Come inserire un tubo di fognatura in acciaio, ferro e

Oggi, quasi tutti i lavori idraulici sono un compito difficile, ma è abbastanza prevedibile. Cioè, è possibile calcolare approssimativamente il budget, le eventuali deviazioni e i tempi del progetto.

E tutto perché i materiali moderni sono apparsi sul mercato, con i quali è molto comodo lavorare e che permettono di fare lavori idraulici non con tormenti, ma con interesse. Si può affermare che i raccordi e gli adattatori esistenti lo hanno trasformato in una sorta di designer, la cui principale difficoltà consiste nel creare una connessione di parti di alta qualità.

Raccordi fotografici in linea

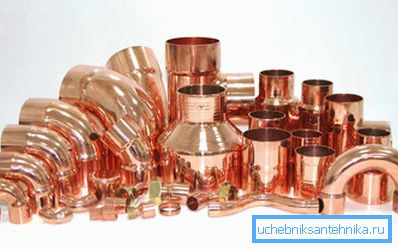

Gamma di accessori

Non c'è eccezione e un lavoro comune come una barra laterale nel montante della fogna. Ora è fatto in modo rapido, affidabile ed economico. E non importa di che cosa sia fatta esattamente la linea fognaria principale.

Consideriamo quali difficoltà hanno dovuto affrontare i maestri in precedenza nel lavoro indipendente, prima dell'avvento della tecnologia moderna.

Tipo di riser Difficoltà standard e loro cause
1. Ghisa. Di norma, il collegamento alla colonna montante della fogna di questo tipo era pericoloso, almeno, perché l'intera linea poteva collassare durante lo smantellamento della sezione richiesta. Ciò è accaduto spesso e principalmente perché lo smantellamento è stato eseguito più spesso con un seghetto e un martello. Ora tutti possono permettersi di acquistare una smerigliatrice per tali lavori, che consente di fare a meno del metallo.
2. Acciaio. Anche in questo caso è stato difficile farlo da soli, senza l'aiuto di specialisti e di un ampio set di strumenti. Semplicemente perché l'acciaio, a differenza della ghisa, non può essere rotto con un martello. Ma il seghetto non è riuscito a tagliare l'intera circonferenza del tubo: di solito Autogenes e altri tagliatori simili, che difficilmente si potevano trovare nell'arsenale di un artigiano domestico, venivano in soccorso.

Inoltre, c'era un altro dettaglio, a causa del quale l'installazione stessa era difficile - per collegare le parti, era spesso impossibile fare a meno della saldatura. E questo è un ostacolo molto serio per il lavoro indipendente, d'accordo.

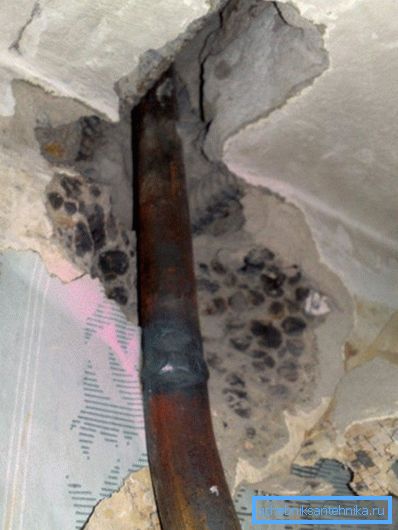

Esempio di collegamento realizzato con una saldatrice

Si prega di notare che il lavoro con materiale plastico in questa tabella, non abbiamo capito. Semplicemente perché in precedenza tali tecnologie nel nostro paese non erano affatto utilizzate. Tuttavia, di seguito verranno pubblicate le istruzioni passo passo per lavorare con tali tubi.

E ora vale la pena di esaminare dettagliatamente quali sono i metodi di collegamento esistenti - vedrete da soli che i metodi moderni sono molto più semplici, più sicuri, più economici e più efficienti.

Auto inserto nel riser

Prima di iniziare, vale la pena notare che analizzeremo solo quei metodi che sono più facilmente realizzabili da soli e il cui prezzo è alla portata di tutti.

Le uniche difficoltà che possono sorgere quando si esegue il lavoro descritto di seguito è la necessità di invitare un saldatore ad un certo punto. Tuttavia, devi ammettere che ora è facile da fare - il bene delle offerte sul mercato ce ne sono molte. Inoltre, tali servizi non saranno necessari per molto tempo (massimo per mezz'ora).

Bene, ora iniziamo la revisione della parte pratica.

Lavora con la plastica

Linea fognaria in plastica

Ciò che rende questo materiale univoco, è la facilità di elaborazione e il peso ridotto. Tali tubi sono facilmente suscettibili al normale seghetto e la connessione viene effettuata con uno speciale saldatore o, in generale, meccanicamente.

L'inserimento nel riser di questo tipo, di regola, viene effettuato con il secondo metodo.

Questo è fatto in questo modo:

  1. Acquista un tee speciale dello stesso diametro del tubo sul riser.
Tee fotografico
  1. Un frammento viene ritagliato sulla parte necessaria della linea, che dovrebbe essere di alcuni centimetri più corta della lunghezza del raccordo..
  2. I bordi tagliati sono rifiniti con carta vetrata con una piccola frazione o una smerigliatrice.. Questo è fatto al fine di rendere le linee di "docking" il più agevole possibile.
  3. I bordi dell'autostrada lubrificati con olio di girasole normale. Lo stesso è fatto con il bordo interno del tee. Se questo non è lubrificato, sarà difficile collegare completamente le parti.
  4. Montante del tubo inserito nel tee. Ma dato che di default abbiamo una distanza tra i bordi tagliati inferiore alla lunghezza dell'adattatore, allora abbiamo bisogno di un approccio speciale. I punti terminali del riser sono leggermente retratti su un lato e leggermente inseriti all'interno del raccordo, per poi gradualmente scendere lungo una linea retta e affondare sempre più in profondità nel tee.

Questo è lo schema.

Si prega di notare che prima di schiantarsi nel tubo della fogna (non importa di cosa sia fatto), è necessario avvertire i vicini di casa che non è possibile utilizzare il bagno o il lavello della cucina in tale e tale periodo di tempo. In caso contrario, si corre il rischio di sporcarsi almeno durante il lavoro, e come massimo - collegamento mal organizzato a causa dell'umidità sul piano di lavoro.

Ora riguardo al lavoro con le strutture metalliche.

Collegamento con montante in ghisa e acciaio

Cast Iron Highway

L'inserimento nel tubo di scarico in ghisa avviene secondo il seguente principio:

  1. Il bulgaro ha tagliato il necessario frammento del riser. Se il disco non ha punti su un cerchio, allora è molto indesiderabile finire questo smantellamento con un martello a causa della rottura della ghisa. È meglio provare a finire il metallo con un foglio - ci vorrà più tempo, ma il riser rimarrà intero. (Vedi anche l'articolo Tubi per liquami domestici: caratteristiche.)
  2. Sulla parte del tubo meno mobile (solitamente quella più corta), il tee è leggermente scivolato e si inclina verso. Un tubo più mobile viene inviato anche nella stessa direzione, che quindi esca anche un tee.
  3. La linea di risalita viene gradualmente allineata e i tubi vengono affondati nel tee più in profondità..

Come puoi vedere, lo schema è molto simile alle precedenti istruzioni. Tuttavia, questo metodo potrebbe non funzionare se i tubi di scarico non possono essere spostati. In effetti, in una situazione del genere sarà semplicemente impossibile indossare una maglietta su di loro.

Ed ecco un tie-in leggermente diverso nella fogna 110 mm.

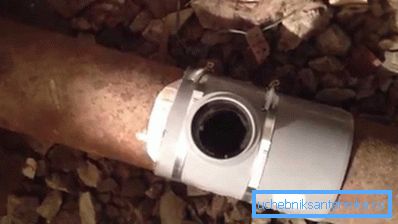

Viene utilizzato un ugello speciale dello stesso diametro, che sembra essere un piano semicircolare con un punto di uscita, e il raccordo è fissato al montante con un morsetto ordinario. Solo in precedenza, nel riser, ovviamente, è necessario creare un buco nel posto giusto.

Schema di installazione dell'adattatore direttamente sul tubo di scarico

Questo conclude la nostra revisione dei moderni metodi di collegamento di tubi con riser. Riassumiamo l'articolo. (Vedi anche l'articolo Valvola aria per liquami: caratteristiche.)

conclusione

Ora abbiamo un chiaro esempio di come schiantarsi su un montante di fognatura. Inoltre, abbiamo capito come lavorare con tubi realizzati con materiali completamente diversi. Speriamo che tutte le istruzioni e i consigli forniti ti siano utili non in teoria, ma in pratica.

E se vuoi saperne di più, controlla assolutamente il video aggiuntivo in questo articolo.
