Come installare uno scarico della fogna

28-10-2018
Rete fognaria

Qualsiasi stanza con umidità elevata è necessariamente dotata di un sistema di drenaggio. Lo scarico della fogna è l'elemento con cui inizia questo sistema. È dalla sua corretta selezione e installazione dipende dall'efficacia del drenaggio.

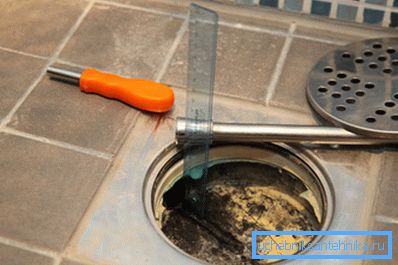

Installazione della scala della fogna

Scegli un trapik adatto

In molti modi, l'efficienza di questo elemento del sistema di drenaggio dipende dalla scelta corretta.

Le trappole moderne possono essere classificate da:

  • il materiale da cui sono fatti (ghisa, plastica, acciaio inossidabile);
  • tipo di otturatore (tenuta idraulica, galleggiante, meccanico, combinato);
  • A seconda della posizione dell'ugello di uscita, si distinguono le scale orizzontali e verticali.

La scala in ghisa per fognatura è più spesso utilizzata nell'industria. Tali disegni sono piuttosto ingombranti e non adatti alle abitazioni private.

Nelle case private trapyki di plastica ad alta resistenza sono ampiamente utilizzati. Sono anche popolari le opzioni combinate quando la griglia è realizzata in acciaio inossidabile e il resto è di plastica.

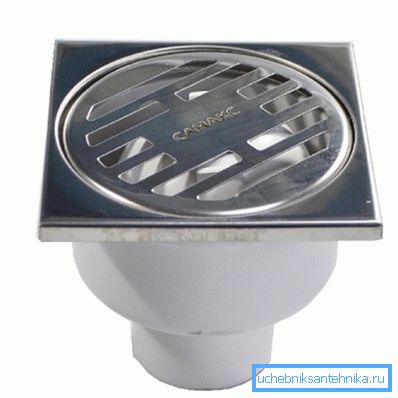

Scala in plastica con griglia in acciaio inox

Ma le scale per le fognature in acciaio inossidabile sono più spesso utilizzate in aree in cui vengono proposti requisiti particolarmente severi per il rispetto delle condizioni igieniche (cucina, orfanotrofi, asili nido). Ma può essere usato in case private.

Che tipo di scatto ottimale?

Se si sceglie il tipo di otturatore sbagliato nel bagno o nel bagno, è possibile che si formi odore di cattiva luce dalla fogna. In passato, spesso venivano utilizzate le serrature ad acqua, ideali se gli scarichi nella stanza sono regolari.

Il design di un tale otturatore è semplice: il tubo è piegato in modo tale che una parte del liquido rimanga sempre in esso, agisce come una spina. Ma qui per dare un tale otturatore non è adatto - la residenza permanente qui è appena pianificata, il che significa che l'acqua nel tubo si asciugherà. Il ponte dell'acqua può essere rotto per un altro motivo, ad esempio, quando la ventilazione mal organizzata del sistema fognario.

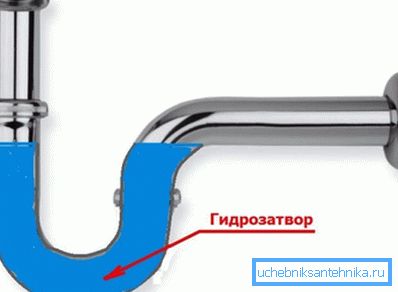

Il principio della trappola

Fai attenzione! Se l'acqua si inceppa, gli odori provenienti dal sistema fognario inizieranno a filtrare nella stanza. Pertanto, il livello del fluido deve essere periodicamente reintegrato.

Da questo punto di vista, la fognatura a secco è preferibile. È possibile utilizzare la variante a membrana (la membrana a molla si apre sotto la pressione del flusso), il tipo a galleggiante (l'elemento di blocco si apre e apre lo scarico) o un otturatore a gravità.

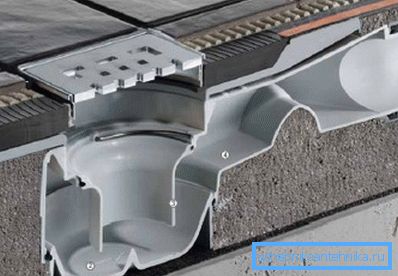

Rampa dell'otturatore secca

Gli otturatori del tipo combinato non hanno ancora trovato un'ampia applicazione a causa della complessità del progetto e, di conseguenza, del costo maggiore. Idro - e valvole a secco hanno circa la stessa efficienza.

Il diagramma mostra il principio dell'otturatore a secco

Inizio installazione - Requisiti generali

Le condizioni operative per la maggior parte di trapikov sono quasi le stesse, quindi è possibile formulare i requisiti generali per questo elemento della rete fognaria:

  • la griglia deve essere forte (resistere alla classe A), questo dovrebbe essere indicato nella documentazione di accompagnamento;
  • al secondo deve superare almeno 1,2 litri di rifiuti;
  • il diametro delle boccole deve corrispondere al diametro della tubazione;
  • è auspicabile che i sigilli e le istruzioni di montaggio siano compatibili con esso e che il prezzo del set completo sia leggermente superiore, quindi non sarà necessario cercare componenti adatti.
Tutto ciò che è necessario per installare la scala

Collegamento Trapik con acque reflue

L'inizio dei lavori inizia con l'assemblaggio dell'intera struttura al fine di stimare l'altezza alla quale verrà posizionata la griglia di scarico. Prima di questo, il tubo della fogna deve essere tagliato. Sarà possibile regolare la posizione dell'inserto con il reticolo in modo più preciso in seguito, quindi è meglio in questa fase posizionare la posizione del reticolo di 10-15 mm in più rispetto al disegno.

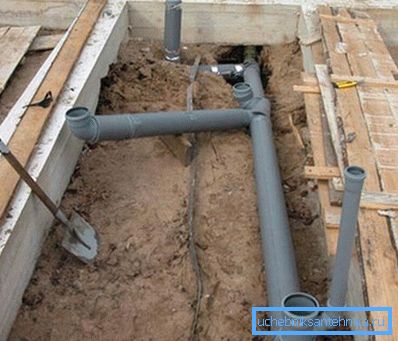

Le fogne verticali devono essere tagliate.

Dopo di ciò, la scala è collegata al tubo di fognatura attraverso il tubo di transizione e il drenaggio, è il momento di abbozzare una cravatta grezza. Quando si costruisce un sistema di drenaggio, ad esempio, in un bagno è più comodo utilizzarne uno verticale, e in un appartamento di città - uno scarico orizzontale della fognatura.

Adattatore con un diametro di 50 mm per 110 mm

Dispositivo di tiraggio del tiraggio

Affinché l'acqua dall'intera area della stanza entri nel sistema di drenaggio, il pavimento viene fatto con una leggera inclinazione. Ci sono diverse opzioni per la posizione dello scarico della fogna: nell'angolo, al centro, contro il muro, ma questo non influenza la tecnologia del lavoro.

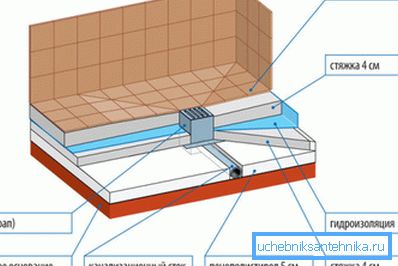

Lo schema dell'organizzazione del flusso nella doccia

Fai attenzione! La griglia dovrebbe essere nel punto più basso dell'intera stanza. Altrimenti, una parte dell'acqua rimarrà sempre e influenzerà negativamente il microclima.

Il massetto verrà posato in 2 fasi: prima una massiccia, poi uno strato di massetto di finitura, è durante la posa che sarà garantita la pendenza richiesta.

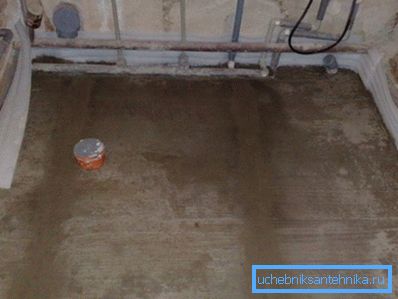

Massetto di tiraggio in bagno

L'altezza del massetto deve essere a filo con la parte superiore del corpo della rampa o leggermente sotto (senza la griglia e l'inserto). Dopo aver versato la miscela, è particolarmente necessario compattarlo intorno alla passerella, non è auspicabile che i vuoti restino in questa zona. In caso contrario, la scala in plastica delle fognature potrebbe semplicemente iniziare a perdere con il tempo.

Massetto di finitura

Dopo che il tiraggio del massetto si asciuga, è necessario applicare una guarnizione di gomma direttamente sulla flangia. Le sue dimensioni dovrebbero essere 3-5 volte più grandi della parte superiore della gomma, e un foro è fatto al centro della guarnizione corrispondente al diametro interno, quindi la parte superiore è attaccata al corpo della siviera. Dopo questo viene il turno dello strato impermeabilizzante - è consentito l'uso di un rivestimento o di impermeabilizzazione del rullo.

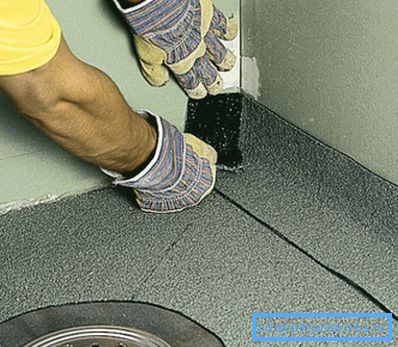

Nella foto - posa di impermeabilizzazione (anche visibile trama-grembiule)

Le istruzioni per la posa del massetto di finitura sono costituite da diverse fasi:

  • installazione di sifone e grata sulla scala stessa;
  • installazione di beacon;

Fai attenzione! Per fissare la posizione dei beacon in altezza è vietato utilizzare un mix di gesso. Il fatto è che il gesso è molto sensibile all'umidità.

  • sigillare la passerella, semplicemente avvolgendo il cellophane sulla griglia;
  • posa e livellamento malta cementizia.

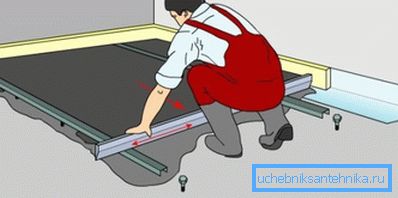

Livellamento del massetto di finitura dai beacon

È possibile utilizzare guide in gomma dura o altro materiale non sensibile all'umidità. Dopo l'indurimento del massetto, non possono essere rimossi - si otterrà una sorta di giunti di dilatazione.

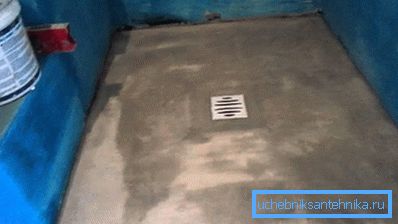

La superficie del pavimento dopo il massetto di finitura indurente

Se non vuoi fare le guide con le tue mani, puoi semplicemente usare un kit già pronto per il dispositivo della scala. La composizione di questo set comprende doghe metalliche, con le quali è possibile fornire qualsiasi pendenza della superficie del pavimento.

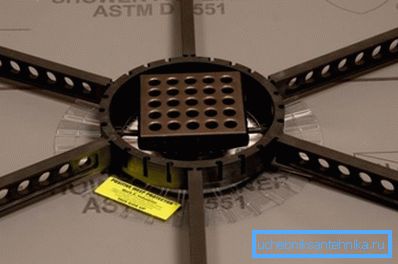

Kit per installare la scala

Completamento del lavoro

Se nella stanza è installato uno scarico a pavimento, questo modifica leggermente l'ordine di posa della piastrella.

Le fasi preparatorie in questo caso rimangono le stesse:

  • nastro impermeabilizzante è bloccato negli angoli;
  • massetto superficiale innescato;
  • se le guide sono state rimosse, allora le lacune da loro devono essere riempite con malta cementizia.

Iniziare a posare le tessere dalla griglia, è meglio assicurarsi che il buco sotto la griglia si trovi al centro della tessera. Per la posa è stata utilizzata una speciale miscela adesiva e il tocco finale può essere considerato come materiale idrofobo per la stuccatura.

Riassumendo

L'installazione della stessa passerella è abbastanza semplice. E con le principali difficoltà che il costruttore di debuttanti può affrontare a meno che non sia richiesta l'altezza e la pendenza del pavimento. Il resto della scala della fogna non causerà alcuna difficoltà durante l'installazione.

Il video in questo articolo mostra in modo più chiaro il processo di installazione corretta della scala.
