Design delle acque reflue - le caratteristiche principali di
È impossibile immaginare abitazioni moderne senza sistemi fognari, mentre è molto importante fare tutto secondo i codici di costruzione, in modo che durante l'operazione ci siano meno problemi possibili. La progettazione di acque reflue in una casa privata ha una serie di caratteristiche che saranno discusse in questo articolo.
Seguendo semplici linee guida, è possibile realizzare autonomamente un efficace sistema di smaltimento dei rifiuti.
I principali criteri che il progetto deve soddisfare
La progettazione di sistemi di approvvigionamento idrico e fognario deve soddisfare una varietà di norme e requisiti, inoltre, il progetto è organizzato tenendo conto di diversi criteri importanti:
| Conformità con i documenti normativi | Tutte le comunicazioni devono essere organizzate in conformità con le norme SNiP, e ci sono diversi regolamenti, ognuno dei quali regola una particolare parte del sistema. Il modo più semplice è coordinare il progetto con specialisti professionisti al fine di ridurre al minimo la possibilità di errori e calcoli errati, dal momento che sarà molto più difficile eliminarli in futuro. |
| Selezione di componenti e accessori di qualità | È molto importante utilizzare solo quei materiali ed elementi che sono garantiti per servire per molti anni. Anche l'installazione più qualificata non garantisce la durata del sistema se vengono usati prodotti di bassa qualità, quindi un prezzo basso non dovrebbe in nessun caso essere un fattore determinante nella scelta |
| Progettazione competente delle reti fognarie | Se svolgi tutte le attività necessarie per lo sviluppo della documentazione con le tue mani, è importante calcolare il diametro ottimale di ciascuna tubazione, scegliere la configurazione del sistema, cercando di seguire tutte le raccomandazioni che saranno descritte nel prossimo capitolo |
| Assemblaggio pulito e controllo del sistema | A causa dell'ampia distribuzione di prodotti in plastica resistente agli urti, le istruzioni per il montaggio della rete fognaria sono diventate il più semplici possibile, tuttavia è anche importante eseguire il lavoro con molta attenzione, evitando la deformazione degli elementi e il danneggiamento della gomma di tenuta. Dopo il montaggio, il sistema è obbligatorio per verificare la tenuta. |
Cosa devi sapere quando crei un progetto

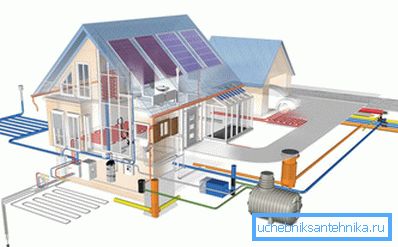

È importante capire che tutte le comunicazioni sono suddivise in interne ed esterne. Esamineremo ciascuna delle parti in modo più dettagliato, al fine di rivelare l'argomento nel modo più dettagliato possibile.
Liquami domestici

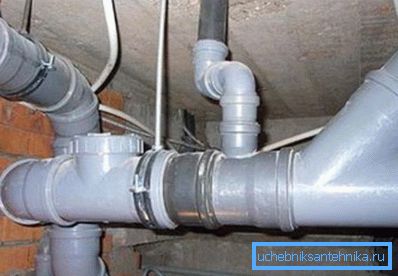

Questa parte include tutte le parti del sistema che si trovano nei locali.
La progettazione di approvvigionamento idrico e fognatura in questa fase è realizzata in conformità con le seguenti raccomandazioni:

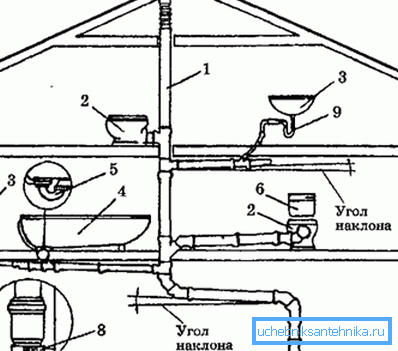

- Un fattore molto importante è l'osservanza della pendenza ottimale delle condotte, poiché i sistemi sono autosufficienti. Un angolo troppo piccolo porta al ristagno delle acque reflue, e troppo grandi portano ad un'adesione accelerata di particelle solide sulle pareti del tubo, il che può portare a blocchi, la cui lotta può diventare un grosso problema durante il funzionamento.
Fai attenzione! Con un diametro del tubo di 5 cm, la pendenza dovrebbe essere di 5 cm per 1 metro, se il diametro è 100-110 mm, allora sono sufficienti 2 cm per metro di tubo. Gli indicatori non dovrebbero variare molto, inoltre, eventuali gradienti della pendenza sono altamente indesiderabili, dal momento che queste aree sono potenzialmente pericolose per i blocchi. Ma su brevi tratti di tubature fognarie la pendenza potrebbe essere maggiore.

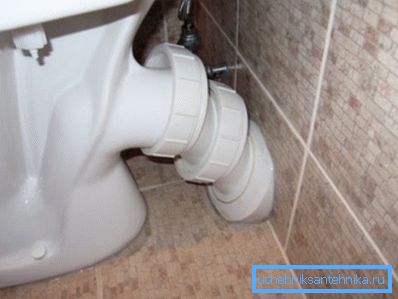

- Il WC deve essere collegato al montante con una connessione separata. Questo, in primo luogo, riduce il più possibile la probabilità di blocchi, e in secondo luogo, se alcuni elementi sono attaccati alla connessione del water, l'acqua verrà aspirata da tutti i sifoni durante il lavaggio e l'odore sgradevole entrerà costantemente nella stanza.

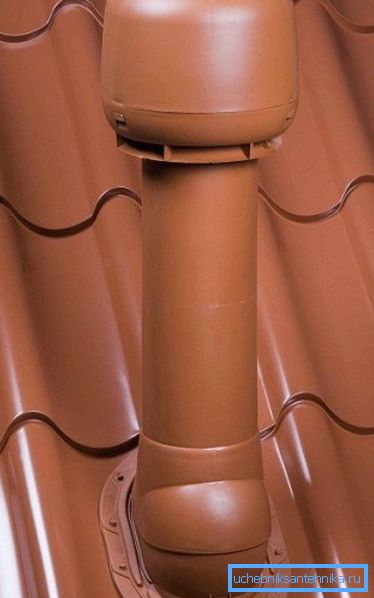

- L'installazione di un sistema di ventilazione fognario è molto importante, la sua assenza può portare a odori sgradevoli nella stanza e svuotare i sifoni a causa della formazione di vuoto eccessivo nel sistema.. Questo sistema non deve essere collegato alla ventilazione generale, deve essere portato separatamente sul tetto, installando un aeratore per evitare che le precipitazioni entrino nel sistema.
- Durante la progettazione di reti fognarie è importante ricordare l'ordine corretto degli elementi di collegamento al montante. Per evitare problemi, la toilette dovrebbe essere attaccata sotto tutti gli elementi. Questo è un punto molto importante su cui dovrebbe essere prestata particolare attenzione, altrimenti nel corso dell'operazione dovrete affrontare molti problemi.
Ricordate! Se nel sistema è presente un WC, il diametro minimo del tubo per il riser non deve essere inferiore a 100 mm. Se non ci sono servizi igienici, sarà sufficiente un tubo con un diametro di 50 mm.

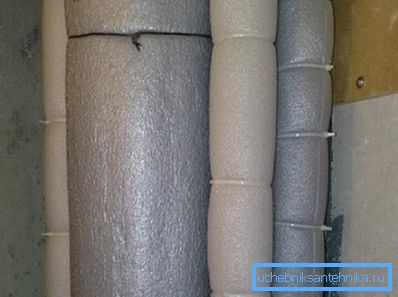

- È molto importante eseguire un'insonorizzazione dei riser, l'opzione più semplice è l'installazione di un condotto in cartongesso, mentre le cavità interne possono essere sigillate con lana minerale. Non dimenticare che nella parte inferiore del riser dovrebbe esserci un boccaporto di revisione, che richiede un facile accesso in caso di problemi.
- La progettazione di sistemi idraulici e fognari è meglio fare consultando esperti, in modo da poter essere completamente fiduciosi nella correttezza del lavoro.
Comunicazioni esterne
La progettazione di reti esterne di approvvigionamento idrico e di acque reflue ha una serie di caratteristiche distintive:

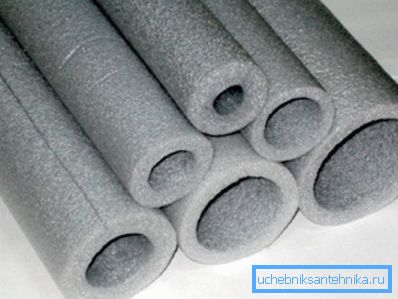

- Il punto di rimozione del tubo dalla casa è molto importante, dovrebbe essere posizionato sotto il punto di congelamento del terreno. La profondità di congelamento è diversa a seconda dell'area, questo è descritto in modo più dettagliato in un articolo separato su questa risorsa, se non è possibile approfondire le comunicazioni in questo modo, quindi è necessario utilizzare speciali isolanti per tubi, che possono essere acquistati presso qualsiasi negozio idraulico.

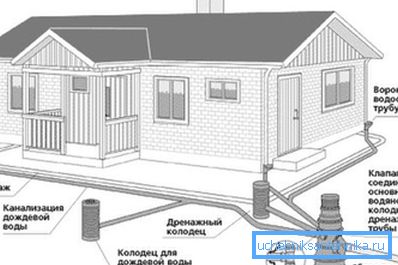

- La progettazione di reti di ingegneria esterna di acque reflue dipende da quali comunicazioni verranno utilizzate. L'opzione più semplice e più efficace è un sistema centralizzato: se non è presente, è necessario realizzare pozzi di drenaggio o installare una fossa settica.
- Gli impianti di trattamento dovrebbero essere posizionati ad almeno 30 metri dalla fonte d'acqua e non meno di 5 metri dalla casa, è meglio se questo indicatore è di 10 metri.
- La progettazione di reti fognarie esterne include il calcolo dei carichi approssimativi sull'impianto, se passa sotto il passaggio, è importante che tutti gli elementi siano resistenti ai carichi, in alcuni casi l'opzione migliore sono tubi in ghisa o cemento-amianto.
- Se stai sviluppando un progetto di fognatura, allora vale la pena notare che non può essere approfondito sotto il punto di congelamento, la cosa principale è organizzare uno scarico competente di acqua, in modo che durante il gelo il sistema sia completamente vuoto, questo lo proteggerà dai danni.
conclusione
In effetti, è importante comprendere a fondo questo problema, il video in questo articolo ti aiuterà a capire alcune delle caratteristiche. Dopo averlo esaminato, sarai ancora più orientato sull'argomento in questione e sarai in grado di eseguire da solo la progettazione delle acque reflue (vedi anche l'articolo Collegare una tazza del water a una fogna - considera le tecniche chiave).
