Dispositivo di toilette: caratteristiche strutturali e
È difficile immaginare abitazioni moderne senza servizi igienici, perché questo dispositivo sanitario rende confortevole la visita al bagno e non richiede cure particolari. Tuttavia, per il normale funzionamento, il proprietario deve conoscere il dispositivo del water, dal momento che i difetti del water e la loro eliminazione sono direttamente correlati alle sue caratteristiche strutturali.
Vi diremo come è organizzato il bagno e vi forniremo anche alcuni suggerimenti su come configurarlo.
disegno
Dispositivo e principio di funzionamento

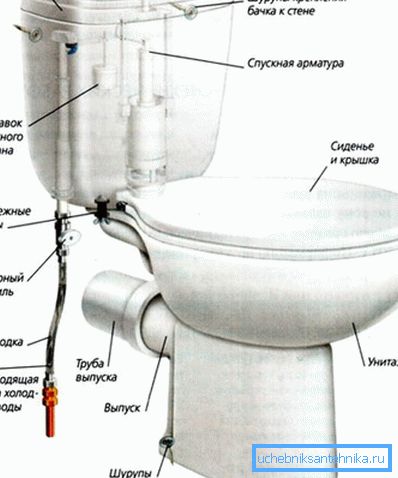

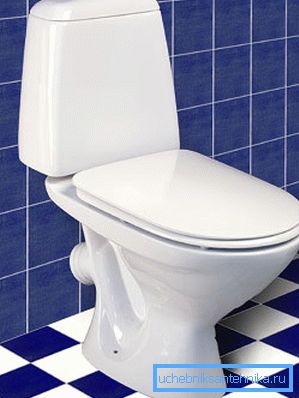

Considereremo il modello più comune di "toilet-compact", in quanto è familiare a tutti e abbastanza intuitivo.
Il prodotto è costituito da tre parti principali:
- ciotole, che è un contenitore per la raccolta di prodotti di scarto. La ciotola ha un foro di scarico collegato alla colonna montante della fogna e dotato di un sifone (sifone);
- Serbatoio di scarico, che è necessario per la fornitura di acqua, che viene utilizzato per scaricare il contenuto della ciotola nella fogna. All'interno del serbatoio è installato un dispositivo di scarico del WC automatico che regola il funzionamento delle valvole e delle valvole di arresto;
- Sgabello con coperchio. Aumenta l'usabilità del dispositivo e consente inoltre di chiudere il contenitore dopo l'uso come previsto.
Il dispositivo funziona come segue: l'acqua proveniente dall'impianto di alimentazione dell'acqua viene immessa nel serbatoio attraverso il dispositivo di scarico del WC, che include una valvola di alimentazione con un meccanismo di galleggiante.
Quando il serbatoio è pieno, il galleggiante sale e la valvola di alimentazione si chiude, l'acqua smette di scorrere.
Dopo l'uso, il consumatore preme un tasto o una leva che accende lo scarico del WC, la valvola di scarico si apre e l'acqua si riversa nella ciotola, lavando il suo contenuto in un tubo ad imbuto.
La quantità di acqua è calcolata dal produttore in modo che sia sufficiente rimuovere completamente le feci dalla ciotola.
Quando il livello dell'acqua diminuisce, il galleggiante cade e la valvola di erogazione dell'acqua si riapre.
Il fluido in entrata preme sul petalo della valvola di drenaggio, che chiude il foro di drenaggio, e l'acqua ricomincia ad accumularsi nel serbatoio.
Ciò si verifica fino a quando il suo livello raggiunge il massimo impostato, che porterà al bloccaggio della valvola di alimentazione dal galleggiante, e il dispositivo sarà pulito e pronto per essere riutilizzato.
Fai attenzione! In caso di rottura del meccanismo galleggiante, un serbatoio è dotato di un sistema di troppo pieno di acqua in eccesso nel sistema fognario. Questo protegge i proprietari dell'appartamento da inondazioni.
Ciotola del water

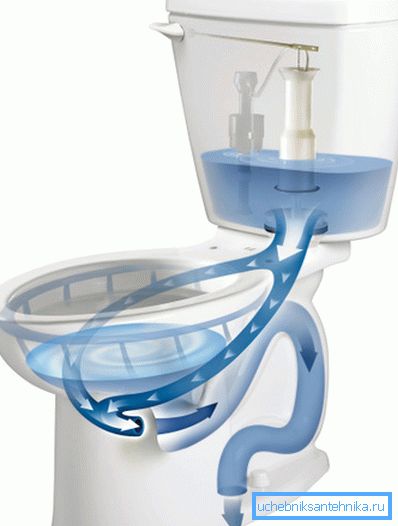

Il vaso del dispositivo è progettato in modo che la sua forma fornisca la pulizia più completa del serbatoio con il minimo flusso d'acqua dal serbatoio. Ciò consente non solo di risparmiare liquido, ma anche di utilizzare serbatoi più compatti.

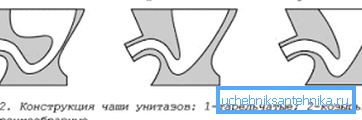

Oggi ci sono tre varietà principali di questa parte:
- Belleville. Ha una forma piatta, e il buco è inclinato in avanti, il che ci salva dagli spruzzi di ricochet durante il fronte;
- Visor. Qui il buco è spostato all'indietro e la parete anteriore è inclinata. Questa è la forma più comoda ed estetica del vaso;
- Imbuto. Le pareti anteriore e posteriore hanno all'incirca lo stesso angolo di inclinazione. Il foro si trova quasi al centro della ciotola, il che lo rende il meno confortevole a causa degli spray per rimbalzo.
Il contenuto è drenato lungo il canale di scarico, che ha una forma speciale: a causa della curva verticale (ginocchio), nel canale viene creata una trappola d'acqua.
Dopo che il fluido passa attraverso il canale, una certa quantità di esso rimane nel ginocchio e blocca l'accesso dei gas di scarico alla stanza.
Inoltre, i vasi possono differire nella posizione del tubo di scarico: può essere orizzontale, verticale o obliquo.
Ciò non influisce sul funzionamento del dispositivo, ma quando è collegato al riser, questa funzione è molto significativa.
Fai attenzione! Quando si sceglie una tazza del water si dovrebbe studiare la posizione del riser e del tee della ventola. Di solito comprare un dispositivo con lo stesso tipo di tubo che era sul vecchio wc.
Serbatoio di scarico

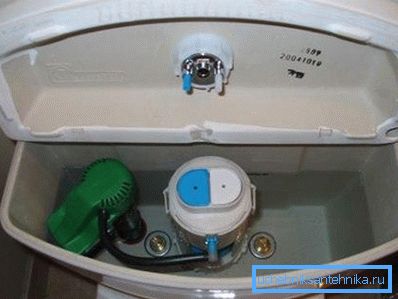

Come accennato in precedenza, il serbatoio è progettato per scaricare il contenuto della ciotola nella fogna. I serbatoi moderni sono dotati di meccanica, che esegue il funzionamento automatico del dispositivo.

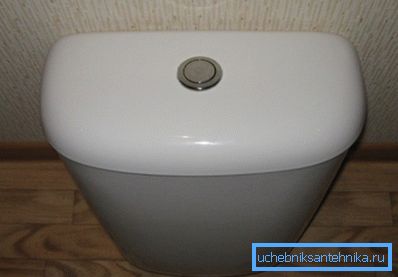

Il prodotto ha una parte principale e una copertura rimovibile, sulla quale nella stragrande maggioranza dei modelli è presente un pulsante di scarico dell'acqua.
Di norma, il serbatoio è realizzato con lo stesso materiale dell'intero apparecchio: maiolica o porcellana. Prima venivano prodotti carri armati di ghisa e acciaio, ora si trovano talvolta contenitori di plastica.
Tuttavia, i prodotti in porcellana sono considerati di altissima qualità, e questo vale sia per il serbatoio che per il vaso.
Nel modello "compatto", il serbatoio è installato su una vasca e fissato con bulloni in plastica o metallo con dadi.
Il collegamento è dotato di una guarnizione in gomma speciale, che lo rende ermetico. A volte il serbatoio ha un allegato aggiuntivo al muro.

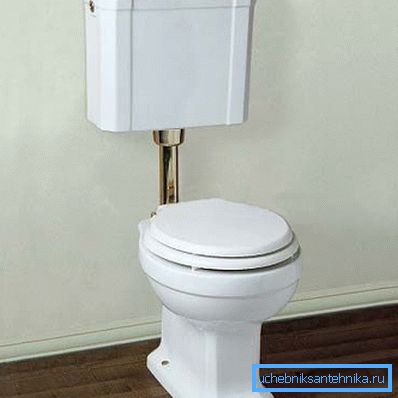

Ci sono anche modelli monolitici in cui il serbatoio è inseparabile dalla ciotola. Nelle vecchie e alcune moderne varietà di capacità si trova sopra e collegato al vaso con un tubo verticale.
Infine, ci sono serbatoi nascosti che sono fissati sul telaio dell'installazione per il montaggio a parete del water.
Drenare la meccanica

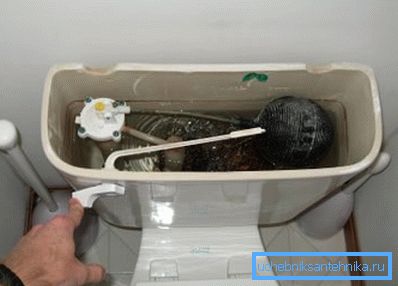

Diamo un'occhiata al design del serbatoio in modo più dettagliato:
La composizione del meccanismo di scarico comprende:
- La valvola di alimentazione idrica con il meccanismo di bloccaggio a galleggiante. Si spegne e apre il canale per il flusso del fluido, a seconda della posizione del galleggiante (livello dell'acqua);
- Tubo di troppo pieno (sifone), combinato con una valvola di scarico e una pera, chiudendo il foro di scarico;
- Spinta per sollevare la pera e aprire il foro per il lavaggio;
- Un galleggiante collegato da un ago a una valvola di alimentazione. Quando si sposta il galleggiante verso l'alto, si preme sulla membrana, che chiude il canale di acqua che entra nel serbatoio;
- Livello dell'acqua nel serbatoio.

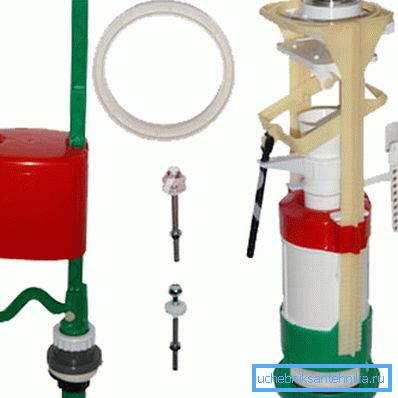

Fai attenzione! La meccanica moderna è in qualche modo diversa, ma il principio della sua azione rimane lo stesso. Usiamo il vecchio schema per chiarezza.

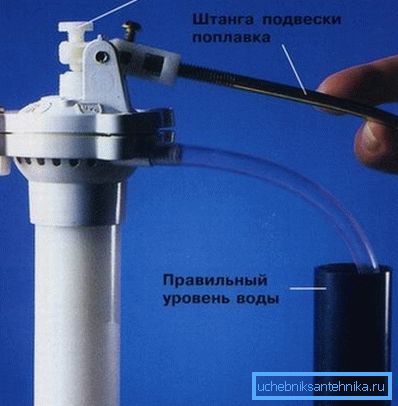

Un dispositivo per scaricare l'acqua nella toilette consente di regolare la quantità di fluido accumulata dal serbatoio. Per fare questo, una vite si trova nella valvola di alimentazione, la cui rotazione cambia la posizione dei raggi del galleggiante, a cui il canale è bloccato.
Puoi anche regolare il livello cambiando la forma dell'ago: per questo puoi piegarlo o usare il ginocchio, se è previsto dal disegno.
Fai attenzione! Durante il guasto della meccanica o lo sciacquo insufficiente non correre a cancellare il sistema. Prima di cambiare lo scarico nella toilette, controllare la sua impostazione, nonché le condizioni delle guarnizioni in gomma e del diaframma della valvola.
Le istruzioni per l'impostazione della meccanica possono variare notevolmente a seconda della sua configurazione, poiché gli strumenti moderni sono caratterizzati da sistemi di controllo perfezionati.
Tuttavia, vale la pena notare che più il dispositivo è nuovo, più è facile configurarlo, quindi non è necessario preoccuparsi.

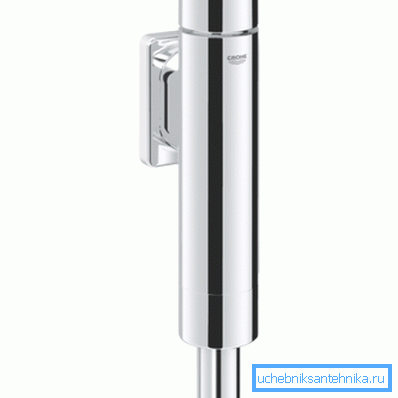

C'è anche un dispositivo di scarico sotto pressione per il bagno, che elimina il serbatoio di stoccaggio.
Tuttavia, per le abitazioni private, questa soluzione è cattiva, perché richiede una connessione diretta di un pollice o? autostrada verso il bagno, che è poco coerente con le caratteristiche del cablaggio interno dei tubi dell'acqua fredda.
Inoltre, questo design è molto rumoroso e crea un colpo d'ariete nella rete.
conclusione

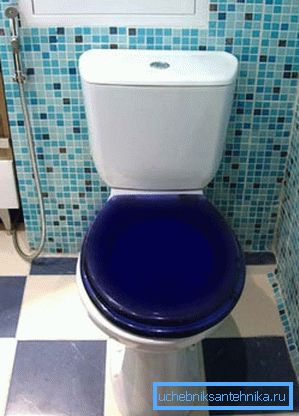

Il prezzo di un buon impianto idraulico è piuttosto alto e, quando lo si sceglie, è consigliabile comprendere il dispositivo del water. Inoltre, questa conoscenza aiuterà a configurare e gestire correttamente il dispositivo in modo confortevole e il video in questo articolo ti aiuterà in questo.
