Fognatura domestica - guida all'installazione dettagliata

Non è un compito così facile organizzare correttamente il sistema di rimozione degli scarichi da una casa, come potrebbe sembrare a prima vista. Le acque di scarico domestiche secondo SNiP devono soddisfare i requisiti di massa e tenere conto di diversi standard contemporaneamente. Tuttavia, seguire le linee guida di questa guida ti aiuterà a evitare errori.

Requisiti normativi per le acque reflue domestiche

GOST per l'approvvigionamento idrico e le reti fognarie interne contengono i requisiti di base per la costruzione e il funzionamento dei sistemi di approvvigionamento idrico e igienico-sanitari.

Già in questa fase è possibile rimanere a lungo impantanati nell'analisi della letteratura, perché la menzione del sistema fognario e della fornitura d'acqua si trova in diversi documenti contemporaneamente:

• SNiP 2.04.01-85 * - può essere considerato il documento principale dall'intera lista. Contiene i dati di base richiesti per l'installazione;
• SNiP 2.01.09-85 - utilizzato principalmente nella progettazione di approvvigionamento idrico;
• SNiP 2.04.03-85 - l'attenzione si concentra sul calcolo idraulico degli elementi della rete di drenaggio. Ha valore per le organizzazioni specializzate, ma quando si depongono le acque reflue nella sola casa non è molto utile;
• SNiP 2.04.07-86 * - regola i metodi di riscaldamento dell'acqua per un sistema centralizzato di approvvigionamento di acqua calda, contiene anche le istruzioni per un ulteriore trattamento dell'acqua;
• SNiP 3.05.01-85 - da qui puoi imparare solo le regole per il posizionamento dei dispositivi sanitari in altezza;
• GOST 2874-82 * - propone requisiti per la qualità dell'acqua.

Vale anche la pena notare SNiP 3.05.04-85 *, ma in gran parte duplica il SNiP sulle reti interne: acque reflue dal 1985.

Sulla base dell'analisi di questi standard, è possibile formulare i requisiti generali che il sistema fognario di una casa deve soddisfare:

• le acque reflue dovrebbero essere scaricate solo attraverso tubazioni chiuse sotto l'influenza della gravità;
• la connessione di tutti gli impianti idraulici con la tubazione deve essere effettuata attraverso la trappola dell'acqua del sistema fognario;

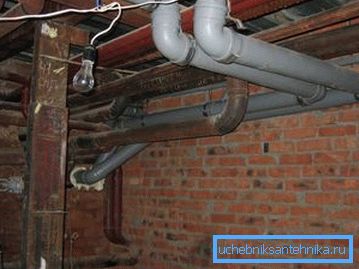

• per quanto riguarda il posizionamento, è possibile utilizzare il metodo di posa a tubo aperto nelle stanze seminterrato e seminterrato. In altri casi, viene utilizzato un metodo nascosto di posa (per la finitura di muri, miniere, scatole speciali, ecc.);

• anche GOST per l'approvvigionamento idrico e le reti fognarie interne richiedono la fornitura di ventilazione del sistema fognario. La ventilazione viene effettuata attraverso i montanti e visualizzata sul tetto, l'altezza minima sopra il livello del tetto è di 0,3 m;

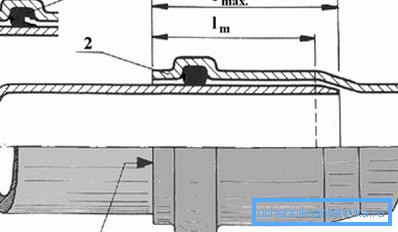

• il collegamento dei singoli elementi del gasdotto avviene a forma di campana mediante guarnizioni.

Polipropilene o PVC?

Recentemente, la plastica è arrivata a sostituire i soliti tubi in acciaio o ghisa, oltre al peso ridotto, una tubazione che ancora non arrugginisce e ha una durata invidiabile. La scelta è più frequente tra tubi in polipropilene e tubi in PVC.

I tubi in polipropilene hanno una maggiore sensibilità alla temperatura, per questo motivo è necessario utilizzare gli ugelli di compensazione per eliminare i cambiamenti dimensionali. La loro forza diminuisce all'aumentare della temperatura dell'effluente.

I tubi in PVC sono esenti da tali svantaggi. Puoi solo lamentarti che questo materiale non tollera l'esposizione a lungo termine alle alte temperature e non è così plastico come il polipropilene.

In generale, i tubi in PVC sono più spesso utilizzati per il sistema di fognatura interna. Il polipropilene può essere utilizzato in aree selezionate.

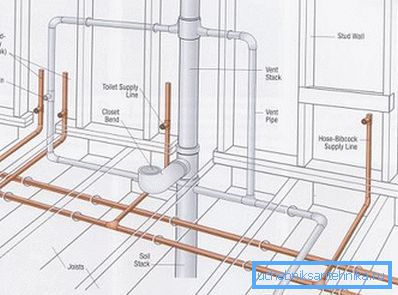

Pianificazione di acque reflue domestiche

La pianificazione è necessaria non solo perché è possibile confrontare diverse opzioni per la depurazione e quindi scegliere quella più semplice. In questa fase vengono determinati anche la lunghezza della condotta richiesta e i raccordi necessari per le acque di scarico interne.

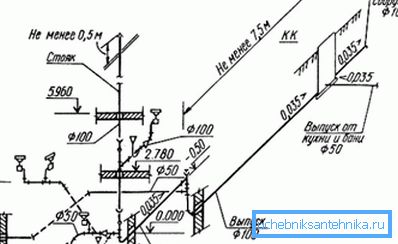

Un semplice sistema fognario può essere rapidamente proiettato su un foglio di carta millimetrata.

L'istruzione in questa fase è simile a questa:

• scala disegnata a casa / pianta del piano;
• determina la posizione dei dispositivi sanitari sul piano;

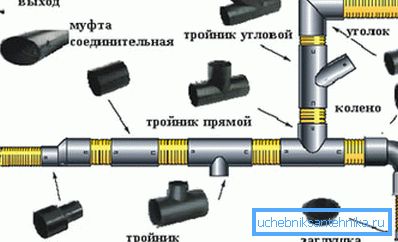

• il diagramma mostra la pipeline, così come gli elementi progettuali necessari sono mostrati sotto forma di simboli (tee, adattatori, gomiti, ecc.);

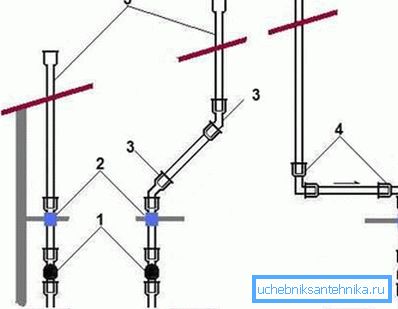

• va ricordato che la ventilazione del montante della fognatura è visualizzata sul tetto della casa, questo è preso in considerazione nel calcolo della lunghezza totale della tubazione.

La sequenza di azioni proposta deve essere ripetuta per ogni piano. Quando si calcola il numero richiesto di elementi sagomati, è necessario tenere conto delle regole generali per l'esecuzione dei lavori e dei requisiti per i liquami interni.

Regole generali per l'installazione di acque reflue domestiche

L'approvvigionamento idrico interno e la rete fognaria secondo SNiP devono essere disposti in conformità con le seguenti regole:

• Di norma vengono utilizzati tubi con un diametro di 110 o persino di 150 mm per le acque di scarico interne, un'eccezione può essere considerata una sezione del gasdotto, ad esempio, dagli impianti idraulici della cucina;
• il diametro minimo raccomandato per il riser è 110 mm;

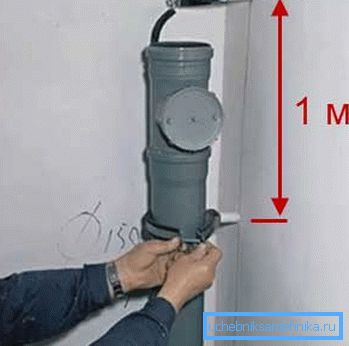

• non dimenticare di morsetti. Il morsetto deve trovarsi sotto ogni connessione degli elementi della tubazione, la distanza massima tra i morsetti è di 0,4 m. Quando si installa il montante, i morsetti vengono installati dopo 1 m;
• il numero di trap è uguale al numero di dispositivi idraulici;
• il numero di angoli dovrebbe essere minimo, è auspicabile garantire un collegamento omogeneo delle sezioni della condotta, per questo è possibile, ad esempio, invece di connettersi con un angolo di 90? è permesso usare 3 ginocchia di 30?

• dopo ogni turno viene preparata una revisione - una maglietta normale con un coperchio apribile;

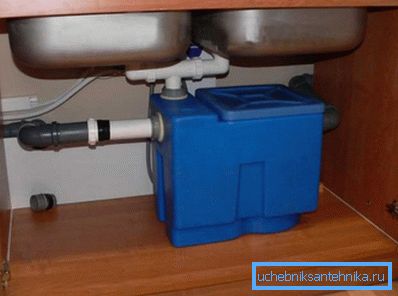

• trappola di sabbia per liquami domestici - non è un elemento richiesto. Tuttavia, trappole di sabbia di piccolo volume (non più di 0,1 m³) può essere installato sotto il lavandino. Ciò riduce il rischio di contaminazione dei liquami.

Fai attenzione! La pendenza dei tubi orizzontali del sistema fognario interno può essere aumentata a 3-4 cm per 1 m. A causa della maggiore portata, è possibile evitare i blocchi dei tubi.

Le regole elencate possono essere considerate universali.

Dispositivo di depurazione interno

In generale, l'installazione del sistema fognario inizia dalla fossa settica e alle apparecchiature sanitarie. L'installazione di acque di scarico interne viene spesso eseguita nella direzione dal tubo di scappamento agli impianti idraulici.

Il lavoro si svolge in 3 fasi:

• installazione del riser;
• layout del pavimento;
• collegamento a impianti sanitari, installazione di trapikov sotto la doccia, ecc.

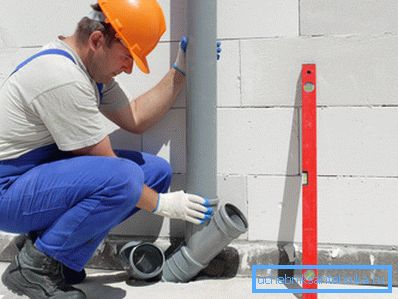

Installazione verticale del montante

Nel momento in cui inizia l'installazione del sistema fognario interno, è necessario completare i principali lavori di costruzione. Per quanto riguarda gli edifici a più piani, le aperture dovrebbero essere preparate nei soffitti, inoltre, il livello del pavimento finito dovrebbe essere noto.

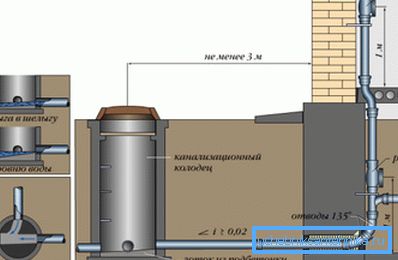

Di per sé, il riser è facile da installare: basta collegare le sezioni dei tubi in un unico pezzo e installare i tee nei punti giusti. Si consiglia inoltre di installare le toppe oblique di revisione su ciascun piano e nel seminterrato. Grazie a loro, i liquami possono essere puliti a mano.

Si consiglia di installare i morsetti in modo che l'anello sia direttamente sotto l'espansione della presa. A causa di ciò, i tubi non solo non si discosteranno orizzontalmente, ma non oscilleranno verticalmente.

Nella forma aperta nelle case private, i riser non sono quasi mai lasciati. Possono essere mascherati, ad esempio, utilizzando una piccola partizione in cartongesso. Dopodiché, puoi iniziare a posare la pipeline orizzontale sui pavimenti.

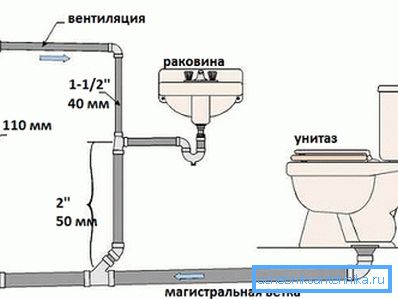

Collegamento di dispositivi sanitari con un montante

In linea di principio, i tubi possono essere posati in entrambe le direzioni (dal montante all'apparecchio sanitario o viceversa). In questa fase è particolarmente importante osservare la pendenza del gasdotto.

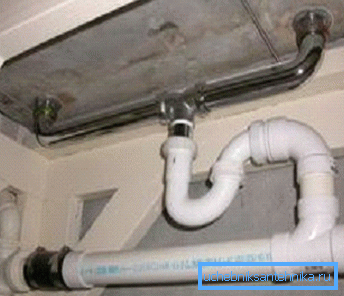

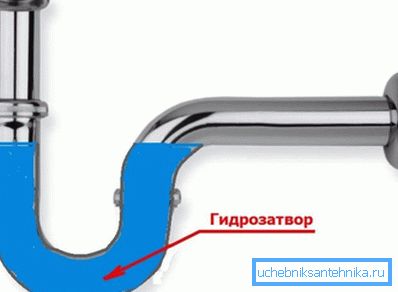

Fai attenzione! Quando si installa da un apparecchio sanitario a un tubo di livello, è necessario prima collegare il blocco idraulico sotto forma di tubo a forma di S. A causa del ponte dell'acqua, un odore sgradevole proveniente dal liquame non entra nella stanza, e il costo di tale costruzione è basso.

Questo è seguito da una sezione orizzontale del gasdotto fino al montante. Per garantire l'inclinazione richiesta del tubo, è consentito posizionare guarnizioni sotto il tubo se non è fissato con morsetti. La distanza tra le guarnizioni non deve superare 1 m.

Cosa dovrei cercare quando dispositivo di depurazione

Le piccole cose, come sempre, giocano un ruolo significativo.

Un'attenzione particolare dovrebbe essere rivolta a tali operazioni:

• taglio del tubo. Quando il lavoro è fatto a mano, è più spesso usato una sega o una corda. Prima di montare la campana, è necessario rimuovere le sbavature con un coltello normale e rimuovere lo smusso dal bordo del tubo;

• tutte le connessioni devono essere sigillate, per questo le superfici dei tubi sono sigillate con un sigillante prima del collegamento;

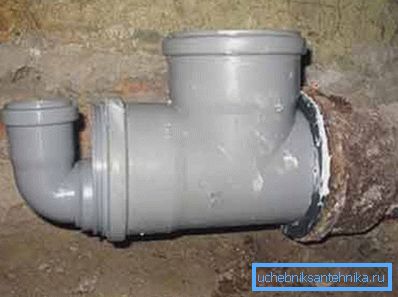

• È possibile collegare tubi di plastica, ad esempio, con ghisa. In questo caso, viene utilizzato un bracciale di gomma. Innanzitutto, viene incollato con un sigillante sulla superficie interna del tubo e quindi viene inserito un tubo di plastica;

• quando si posano tubi attraverso pavimenti in calcestruzzo, si consiglia di realizzare un foro di diametro maggiore di un tubo. Quindi una condotta viene posata attraverso questo canale e isolata.

Riassumendo

In ogni casa è necessario risolvere il problema del drenaggio. Se la casa è solo la fognatura interna pianificata - i tubi in PVC saranno una scelta eccellente. Grazie alle alte prestazioni, principalmente alla durata, sono diventati particolarmente popolari negli ultimi anni. Per quanto riguarda la tecnologia dei dispositivi fognari, quindi, nonostante l'abbondanza di requisiti normativi, tutti saranno in grado di far fronte a questo compito.

Il video in questo articolo si concentra sul lato tecnico del problema.
