Fognature in casa: come è fatta

Di norma, la posa di tutte le comunicazioni è progettata contemporaneamente alla costruzione dell'edificio, ma a volte il sistema fognario della casa su pali o su una fondazione di strisce viene installato molto più tardi, il che causa un sacco di disagi. Tuttavia, la fornitura di tale comodità in un edificio residenziale è un requisito necessario delle norme sanitarie di base, in modo che, nonostante vari ostacoli, siano comunque necessari i tubi di scarico.

Puoi creare questo oleodotto da solo, e ne parleremo qui sotto, oltre a guardare il video in questo articolo.

Rete fognaria in una casa privata

Osserva la pendenza

Nota. Quando le acque reflue sono installate a casa nel settore privato, per questo scopo vengono utilizzati principalmente tubi di plastica con un diametro di 50 mm e 100 mm, ma oltre a questo, è possibile utilizzare un diametro di 32 mm per una lavastoviglie o una lavatrice, nonché di 150 mm per la strada.

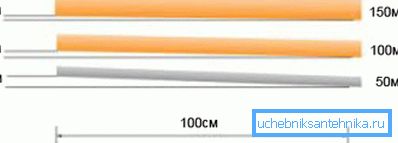

• Secondo SNiP 2.04.01-85 *, le acque reflue negli edifici residenziali e nelle aree adiacenti devono essere installate con una certa pendenza del tubo, che dipende direttamente dal loro diametro. Pertanto, la pendenza ottimale per il flusso delle acque reflue con una condotta di 50 mm è di 30 mm per metro lineare, rispettivamente per 100 mm - 20 mm e per 150 mm - 8 mm. Se stiamo parlando di collegare una lavatrice o una lavastoviglie alla rete fognaria e alla rete idrica (tubo da 32 mm), allora è possibile fare a meno dell'inclinazione per il drenaggio, poiché l'acqua qui è forzata.
• L'aumento di questo parametro è consentito solo su brevi sezioni (non più di un metro): ciò consente di limitare il percorso il più possibile dall'aspetto dei blocchi. Ma il fatto è che quando l'angolo della guarnizione diminuisce, l'acqua che si muove per gravità non sarà in grado di lavare via i detriti solidi (particelle di cibo e feci), e con l'aumentare dell'angolo, il liquido semplicemente non ha il tempo di farlo.
• Inoltre, l'istruzione richiama l'attenzione sui raccordi angolari che hanno 32 ?, 45? e 90? per tutti i diametri. Quindi, compie 90 anni? è consentito solo dal montante al piano verticale o per tubi da 50 mm e 32 mm nella stanza, poiché nel primo caso viene creata una buona pressione dell'acqua e nel secondo caso non vi sono quasi residui solidi nel liquido. Se durante la posa del gasdotto sulla strada è necessario effettuare un giro di 90?, Quindi per questo usano due angoli di 45? - Una virata regolare non è così favorevole alla formazione di blocchi.

Raccordi e riduzioni

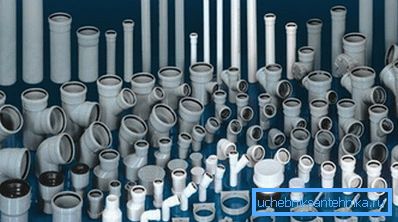

Quando si installa, un sistema di fognatura per una casa di solito consiste di tubi di diverso diametro, che non giacciono mai rigorosamente in linea retta, inoltre, il piano della guarnizione può cambiare e per questo scopo ci sono molti accessori di transizione. Tali adattatori vengono utilizzati per il fissaggio, per i giri, per cambiare il piano della guarnizione, nonché quando si cambia il diametro.

La più grande varietà di questi raccordi è realizzata per tubi da 100 mm, ma, tuttavia, è possibile trovare anche un adattatore adatto per altre sezioni.

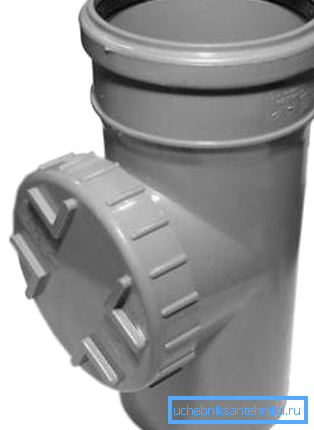

Per le sezioni del gasdotto più di 4 metri, così come l'audit di revisione in curva, che è molto simile al tee, ma l'apertura laterale è chiusa con un coperchio. Questo adattatore viene utilizzato per ripulire i blocchi nelle aree remote.

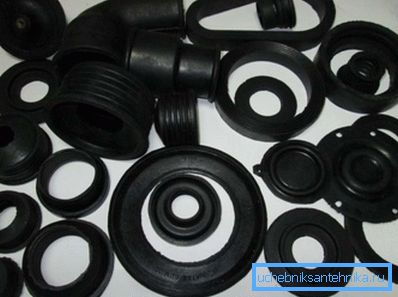

Inoltre, per l'attracco vengono utilizzate riduzioni e guarnizioni in gomma, che possono essere definite anche elementi di riduzione. Le guarnizioni vengono utilizzate quando si collegano tubi dello stesso diametro, quando l'estremità di un tubo viene inserita in un bicchiere leggermente espanso di un altro (quindi la funzione di riduzione) - il prezzo del sigillo non viene nemmeno preso in considerazione, così come viene fornito.

Ma la riduzione potrebbe essere necessaria quando si aggancia la plastica con la ghisa (non si può farne a meno quando si sostituisce il riser in un appartamento in un grattacielo). Oppure, ad esempio, quando si passa da un tubo da 50 mm a 32 mm (per lavatrici e lavastoviglie) e, naturalmente, quando si installa un flessibile a sifone.

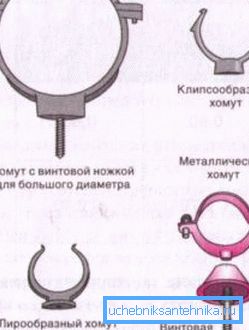

La tubazione (se non è installata nel pavimento o nel muro) è fissata per l'immobilità con l'aiuto di morsetti di plastica o metallo di un certo diametro. La plastica, di regola, viene utilizzata per piccoli diametri (32 mm), in altri casi vengono utilizzate staffe metalliche.

Lavori di installazione in casa

Innanzi tutto, indipendentemente dal fatto che si tratti di un sistema fognario in una casa di legno o in una struttura di mattoni, blocchi o legno, è necessario effettuare una marcatura dell'installazione dei servizi igienici in relazione all'uscita del tubo dalla strada. Di conseguenza, prima di tutto è necessario determinare dove i liquami andranno in strada, così come la sua penetrazione (ne parleremo un po 'più tardi).

Questa marcatura consentirà di determinare non solo il metraggio e il diametro del materiale, ma anche il numero e la configurazione dei raccordi necessari per diversi tipi di curve e incroci.

Quando il sistema di fognatura viene costruito nella tua casa, dopo aver segnato i punti di installazione dei servizi igienici, devi battere le linee con la pendenza necessaria, lungo la quale si troverà l'intero percorso, con una chokline (cordoncino di vernice). Grazie a questi benchmark, sarai in grado di creare penne nei posti giusti o fissare staffe (morsetti) su questo tag.

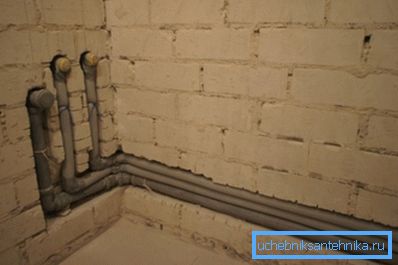

Per la produzione di scanalature (scanalature) usato smerigliatrice con un disco diamantato e un trapano a percussione con uno scalpello. Le due rughe del disco diamantato rendono i tagli, la profondità e la distanza l'uno dall'altro a seconda delle circostanze. Dopo di ciò, uno scalpello (è possibile senza un perforatore) abbatte la striscia tagliata, regolandone la profondità secondo necessità.

Affinché le tubature siano conservate nel recipiente, è necessario fissarle con qualcosa (prima di applicare l'intonaco o installare la scatola) e le grucce metalliche perforate che vengono utilizzate per i telai metallici per il muro a secco sono molto adatte a questo scopo.

Raccomandazione. I cavi pronti devono essere testati, versare acqua all'interno. Se si nota una perdita su una qualsiasi delle giunture - non affrettarsi a sigillare questo luogo con silicone o sigillante - in tali casi, il giunto deve essere smontato, la guarnizione deve essere regolata e rimontata. Affinché la guarnizione in gomma non interferisca con il suo attrito, l'estremità del tubo è sporca di detergenti liquidi per uso domestico.

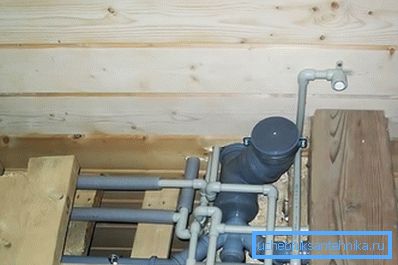

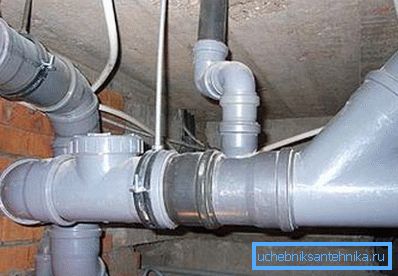

Se la casa ha un piano tecnico o un seminterrato, puoi evitare di rasare le pareti - solo da ciascun bagno, fare uno scarico attraverso il pavimento fino al tubo principale, come mostrato nella foto sopra. In questi casi, il tubo orizzontale di solito ha una sezione trasversale di 100 mm e la sua inclinazione, rispettivamente, dovrebbe essere di 2 cm per metro lineare.

Questo metodo di cablaggio consente di risparmiare un sacco di costi di manodopera e di spazio utile nella stanza: non è necessario creare una scatola per nascondere i tubi.

L'installazione funziona all'esterno

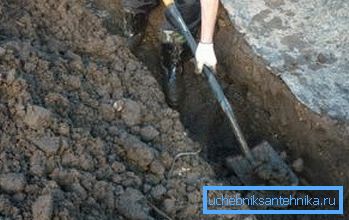

Ora affrontiamo la profondità della trincea, che dipenderà principalmente da due fattori: il livello di congelamento del suolo nella tua zona, così come la distanza dalla casa alla fossa settica o al pozzo nero.

Ad esempio, il livello massimo di congelamento del suolo nella tua zona è di un metro, e la distanza dalla fossa settica è di 20 me allo stesso tempo devi posare un tubo di 100 mm. Dopo l'installazione, il punto di congelamento critico deve essere almeno 10 cm più alto rispetto alla parete superiore del tubo.

Ciò significa che la profondità della casa al livello superiore sarà di 110 cm, e per un serbatoio settico o un pozzo nero, questa cifra sarà già 110 + 20 * 2 = 150 cm, ma questo è solo un indicatore del livello superiore, ma non la base della trincea stessa. ma per determinare la profondità di scavo sarà necessario aggiungere 10 cm di spessore del tubo più 5-10 cm per un cuscino di sabbia.

Sul fondo della trincea versa uno strato di sabbia con un'altezza di 5-10 cm - così puoi pianificare il terreno in modo che non abbia gocce acuminate e, inoltre, oggetti appuntiti (pietre, fili, raccordi, vetro) - questo può danneggiare le pareti di plastica . Dopo la pianificazione, la sabbia deve essere compattata in modo che non si affievolisca in seguito sotto la pressione del terreno.

È più conveniente assemblare sezioni di tubi diritti non in una fossa, ma sulla superficie, abbassando la linea di fognatura con blocchi di una certa lunghezza.

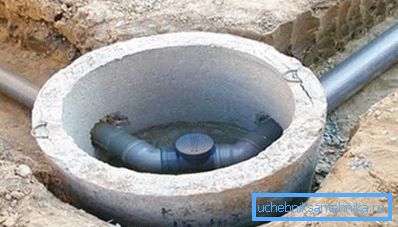

Come abbiamo già detto sopra, con una lunghezza del tubo superiore a 4 metri o in curva, è necessario incorporare un raccordo di revisione e, per poterlo accedere, i pozzi sono installati in tali punti.

Il pozzo stesso può essere fatto di anelli di cemento perforando le prese nei punti giusti, ma è anche possibile stendere un tale buco con mattoni e intonaco ordinario (che è meglio - si decide, dal momento che non è un rapporto tecnologico e tecnico con la qualità della linea fognaria).

Dopo aver montato l'intero percorso e controllato la densità del bacino scaricando l'acqua, puoi iniziare a gettare la trincea con il terreno. Ma il terreno non può essere versato direttamente sul tubo - in primo luogo, ci possono essere oggetti taglienti (metallo, vetro, pietre) e, in secondo luogo, il terreno in ogni caso darà un drawdown, che può portare alla deformazione del tubo.

Per evitare tali spiacevoli conseguenze, la sabbia viene versata fino a terra, che dovrebbe essere almeno 5 cm sopra il livello della parete superiore.

Ma la sabbia asciutta può anche ridursi, ma non può essere compressa su un tubo di plastica - la plastica può essere deformata. Pertanto, in tali situazioni è molto semplice farlo - la sabbia è abbondantemente inumidita con acqua, e affonda quasi istantaneamente non appena l'acqua raggiunge la base della fossa. Dopo una tale procedura di una linea di plastica, nessun cedimento del terreno è terribile.

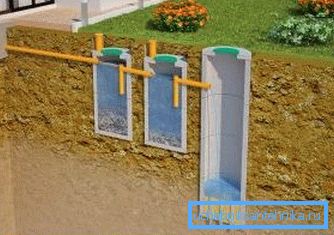

Le acque reflue finiscono con un pozzo nero o una fossa settica, che, a proposito, si può fare con le proprie mani, ma questo è un argomento completamente separato. Inoltre, la fossa settica può essere acquistata nel negozio e il suo volume dipenderà dal numero di succhi in casa, ma la sua installazione deve essere considerata un articolo separato.

conclusione

Come hai capito, non puoi fare il bagno in una casa senza fogna, quindi, nonostante tutti gli inconvenienti associati alla riparazione, dovrai eseguire tutti i lavori di installazione per installare le acque reflue, passo dopo passo. È un po 'più facile farlo sul sito, ad esempio, è possibile aggirare alberi preziosi utilizzando raccordi angolari.
