Il sistema fognario è progettato per deviare l'acqua contaminata e i rifiuti umani fuori dalla casa. Gli effluenti vengono scaricati attraverso il gasdotto o nel sistema intrablocco e poi nel drenaggio centrale o vengono riciclati in una fossa settica. Oltre alla pipeline per l'organizzazione del drenaggio occorreranno molti elementi aggiuntivi.

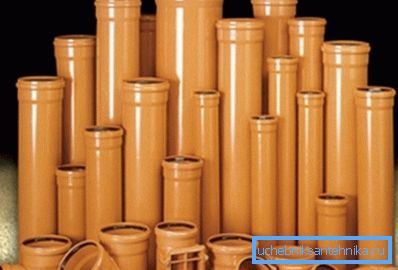

Elementi fognari

Cosa è necessario per l'organizzazione delle acque reflue domestiche

Le fognature domestiche raccolgono le acque reflue da tutta la casa e le scaricano nel montante.

I componenti per le acque reflue includono:

  • serrature idrauliche che collegano i dispositivi idraulici alla conduttura;
  • condotta che scarica scarichi dal pavimento al collettore;
  • tubo di ventilazione;
  • in realtà, il riser stesso;
  • lettino per le acque reflue - una sezione orizzontale del gasdotto, attraverso di esso gli scarichi cadono ulteriormente dal montante.

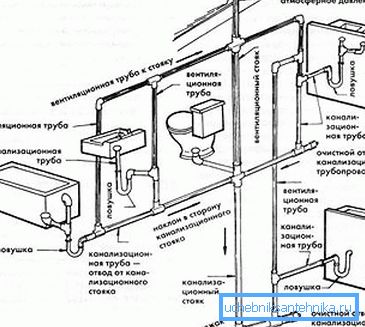

Schema di liquami domestici

Quando si posano tubi, saranno necessari elementi sagomati come revisione, tee, gomiti, cappucci, ecc .. Senza di essi, è impossibile garantire la rimozione delle fognature secondo tutte le regole.

Elementi sagomati

Le parti sagomate per fognature possono altrimenti essere chiamate parti di collegamento, sono disponibili in tali configurazioni:

  • accoppiamento - un breve pezzo di tubo con prese su entrambi i lati. Utilizzato per connettere 2 parti della pipeline;
Tubo di accoppiamento con giunto
  • adattatore (riduzione) - utilizzato per collegare tubi di diverso diametro. La riduzione può essere coassiale, eccentrica;

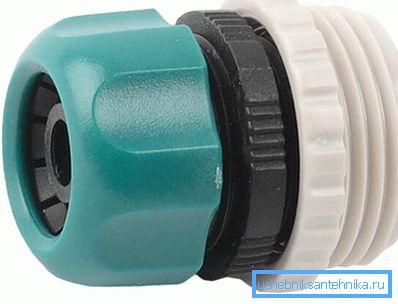

adattatore
  • tee - questo elemento è indispensabile nelle situazioni in cui è necessario creare un ramo che si estende dal sistema di fognatura principale, ad esempio, quando si distribuisce ai pavimenti con le proprie mani;

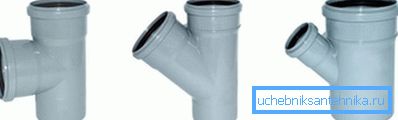

Tipi di tee
  • revisione - lo stesso tee, solo l'output è chiuso con un cap, e il ramo stesso è piccolo. Usato quando si ostruisce il liquame per pulirlo;

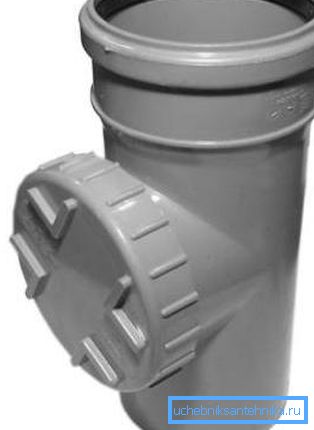

Audit delle acque reflue
  • attraversamento - lo scopo è lo stesso di quello del tee, ma con il suo aiuto è organizzato un nodo più complesso;

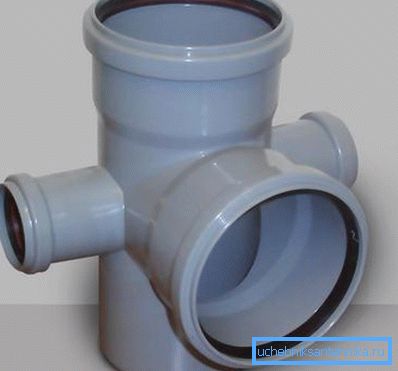

Croce per creare un nodo complesso
  • ginocchio (toccare) - usato quando si gira la tubazione;
  • valvola di ritegno - è necessario in situazioni di emergenza, grazie ad esso, le acque reflue non rifluiranno in caso di malfunzionamento del sistema di drenaggio;

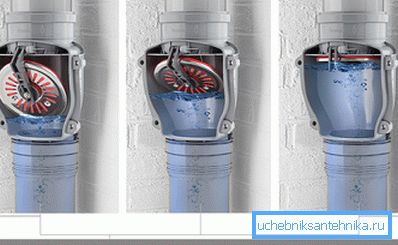

Schema della valvola di ritegno
  • berretto - in riparazione viene utilizzato per la sovrapposizione della rete fognaria.

I rivestimenti fognari sono un elemento vitale per la posa del sistema. Senza di essi, è impossibile eseguire l'installazione dei tubi sul pavimento o la loro connessione al montante.

Caratteristiche dei dispositivi idraulici di collegamento

La connessione di qualsiasi apparecchio sanitario dovrebbe essere organizzata in modo che gli odori sgradevoli provenienti dal sistema fognario non colino nella stanza. Il metodo più semplice è considerato una connessione attraverso un blocco dell'acqua (o sifone).

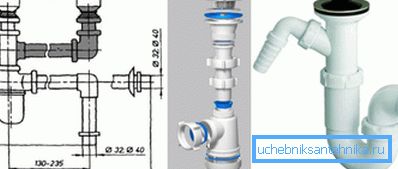

Sifone per il lavaggio

Il sifone si presenta come un normale tubo a forma di S, grazie alla presa dell'acqua, la protezione contro gli odori è garantita. Se la casa non prevede una residenza regolare, ad esempio nel paese, è possibile considerare altri modi per proteggersi dagli odori (sifone per le fognature a secco).

Riparazione fognature

Quando si riparano gli elementi di cui sopra non sarà sufficiente. In particolare, quando si sostituisce una sezione del gasdotto, saranno necessari i tubi per le fognature.

Ci sono situazioni frequenti quando parte del vecchio tubo è marcio o solo incrinato, in questo caso, sarà necessario sostituire non l'intero sistema di drenaggio, ma solo una piccola sezione. Per collegare il nuovo tubo al sistema di drenaggio esistente vengono utilizzati i tubi di derivazione.

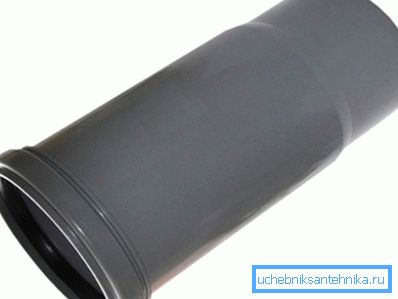

Tubo di fogna

Esternamente, il tubo di scarico sembra una piccola sezione di tubo, da un lato è liscia, e dall'altro - la presa. Di conseguenza, da un lato, la connessione viene eseguita a forma di campana, dall'altra - nel giunto, mediante un accoppiamento.

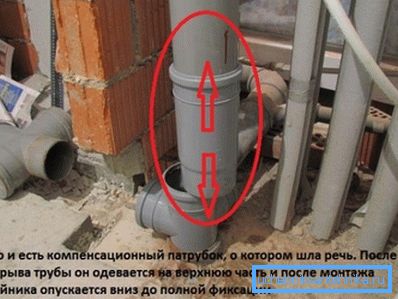

Installazione corretta del tubo di scarico

A volte, quando si riparano vecchie fognature in ghisa, è necessario collegare tubi in plastica e ghisa. Allo stesso tempo, per ottenere la necessaria tenuta di un sigillante non è sufficiente. Innanzitutto, è necessario inserire un bracciale di gomma nella presa in ghisa e un tubo di plastica all'interno.

Tenuta del dispositivo sanitario e giunto della tubazione

La cuffia delle tenute viene utilizzata per ridurre la possibilità di perdite tra l'impianto idraulico e la tubazione. Esternamente, il polsino sembra un anello di gomma che viene indossato sopra l'articolazione.

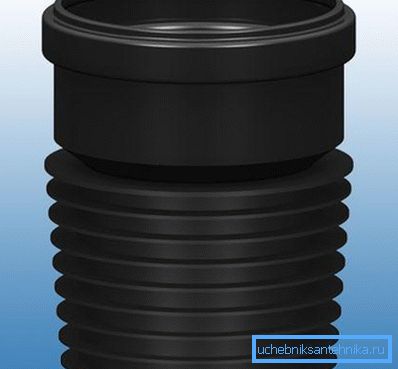

Polsini delle acque reflue

Per ottenere una maggiore elasticità della cuffia non contiene polimeri, solo la gomma naturale viene utilizzata per produrli. Tuttavia, durante il funzionamento, a causa di ciò, è necessario utilizzare un lubrificante in modo che la gomma non si incrini.

Fai attenzione! La gomma con l'aggiunta di polimeri è più durevole e durevole, cioè il processo di installazione è facilitato. Ma non è elastico come la gomma naturale e non garantisce sempre un accoppiamento stretto al tubo.

Se si prevede di utilizzare un bracciale in gomma, è inoltre necessario lubrificante per i tubi di scarico. Se si tenta di inserire l'estremità del tubo nel bracciale senza lubrificazione, la gomma può essere facilmente danneggiata. E dopo aver montato il bracciale dovrebbe essere periodicamente lubrificato.

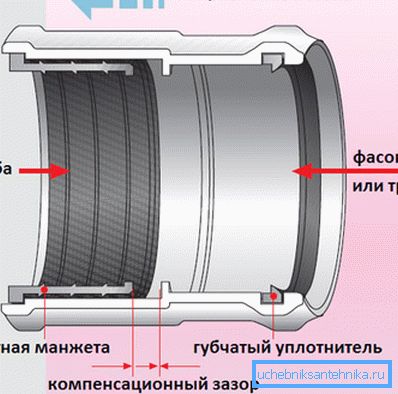

Schema di connessione del tubo con bracciale

Per quanto riguarda il lubrificante specifico, ci sono molte opzioni, alcuni preferiscono usare il lubrificante automobilistico, che viene utilizzato per gli inserti in gomma nelle porte delle automobili in inverno. Ma il solito grasso igienico ti consente di mantenere la gomma integra e intatta.

Elementi di fognatura all'aperto

Oltre ai tubi stessi, alle revisioni e ai gomiti, la sezione esterna del sistema di drenaggio include diversi elementi specifici. Nel caso di un sistema di fognatura autonomo, gli scarichi devono essere immagazzinati da qualche parte mentre vengono puliti, quindi è necessaria una costruzione di una fossa settica e meglio un serbatoio settico.

La costruzione della coppa

Le fosse settiche fognarie sono un pozzo comune in cui si depositano gli scarichi, grandi particelle si depositano sul fondo, dopo di che le acque reflue chiarificate passano al successivo stadio di purificazione. Esternamente, la coppa sembra un pozzo con pareti e fondo rinforzati (o un contenitore speciale).

Se il pozzetto è costruito indipendentemente, l'istruzione ha il seguente aspetto:

  • una buca rovista nel terreno (profondità circa 2,5 m, sezione almeno 2.0x2.0);
  • un cuscino di uno strato di ghiaia, sopra il quale è disposto uno strato sabbioso, viene versato sul fondo del pozzo;
  • dopo di ciò, il fondo e le pareti della fossa devono essere sigillati. È possibile costruire una cassaforma, posizionare la gabbia di rinforzo nella fossa e riempire le pareti e il fondo della fossa con cemento, è consentito rinforzare le pareti con mattoni;

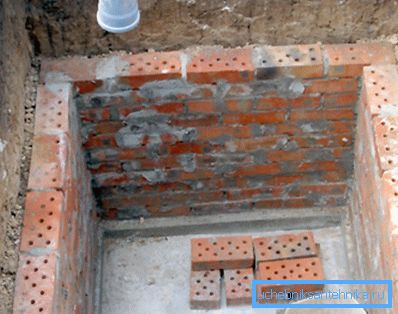

Le pareti del pozzetto rivestite di mattoni
  • quando il cemento si è indurito, sarà solo necessario per calcestruzzo il soffitto e organizzare la coppa.

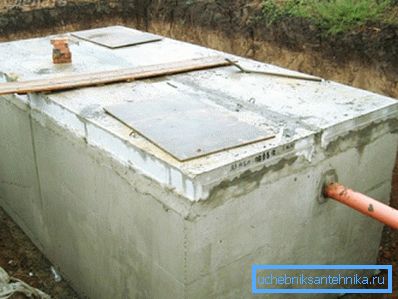

Nella foto - vasca di sedimentazione in cemento

Puoi andare dall'altra parte, molti invece di un duro lavoro di cementificazione per pozzi usano contenitori di plastica di grande volume. Può essere eurocubes, botti di plastica, barili di metallo, che sono stati precedentemente conservati in vernice. Il prezzo del dispositivo del pozzetto in questo caso è basso, ma è garantita la tenuta.

Ci sono opzioni di budget per i pozzi. Dai pneumatici convenzionali per un camion, è possibile costruire un pozzetto adatto per le fognature irregolarmente utilizzate.

Semplice serbatoio di sedimentazione

Serbatoi separati per serbatoi settici. Esternamente, un contenitore simile assomiglia ad una grande canna con tubi di ventilazione, e lo spazio interno è diviso in zone separate: in primo luogo, gli scarichi sono sistemati, quindi attraverso il sistema di trabocco il liquido entra nella seconda sezione, dove avviene la pulizia finale.

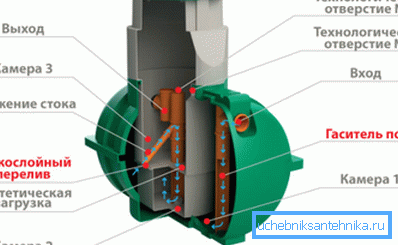

Schema di settico

Fai attenzione! Se la vernice è stata precedentemente conservata nella canna, può essere utilizzata come vasca di decantazione solo dopo un'accurata pulizia e cottura. Altrimenti c'è il rischio di contaminazione del terreno con la chimica.

Tubi e barilotti in fluoroplastica per acque luride

Vale la pena menzionare separatamente i tamburi di PTFE sulla fogna. Lo stesso PTFE è un materiale interessante. Tubi e botti da esso possono essere azionati nella gamma di temperature da -100? С a +250? С. Inoltre, il PTFE è durevole e resistente.

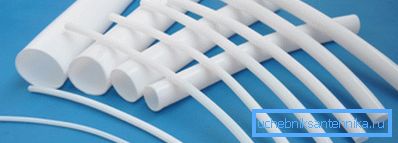

Tubi in fluoroplastica

Fai attenzione! Il fluoroplasto è un materiale inerte, non reagisce nemmeno con sostanze molto aggressive, supera addirittura platino e oro in questo indicatore. Pertanto, il suo utilizzo nelle acque di scarico ordinarie non è completamente giustificato. Molto spesso, tubi e tubi fluoroplastici vengono utilizzati nell'industria chimica.

Riassumendo

Il drenaggio è stato a lungo parte integrante della vita confortevole di una persona. Il materiale delineato aiuterà a determinare l'elenco degli elementi che saranno necessari durante l'installazione del sistema di drenaggio e per evitare ritardi nell'esecuzione del lavoro. Grazie a questo sistema fognario ben organizzato durerà più di un decennio.

Il video in questo articolo mostra alcune delle sfumature del sistema fognario interno.
