Il meccanismo del water e i suoi problemi tipici
In questo articolo dobbiamo conoscere come è organizzato il serbatoio di scarico. Studieremo il dispositivo di design obsoleti e moderni. Inoltre, affronteremo i problemi tipici dei meccanismi del serbatoio.
Quindi vai.

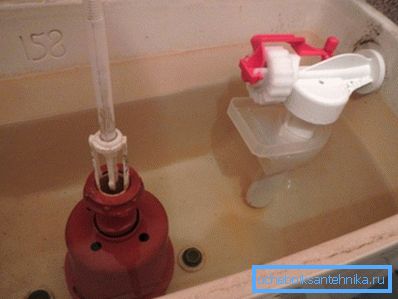

Elenco di nodi
È più che piccolo.
- Il meccanismo di riempimento della tazza del WC (noto anche come valvola di riempimento) viene utilizzato per il riempimento dosato del serbatoio. Durante il drenaggio si apre; quando sale ad un certo livello d'acqua chiude il flusso.
- Il meccanismo per lo sciacquone del water (valvola di scarico) è responsabile, rispettivamente, per lo scarico. Il suo compito - dopo aver premuto un pulsante, leva o strappo della catena di consumare l'intero volume di acqua alla massima velocità.
A proposito: i cosiddetti meccanismi di doppio drenaggio in una delle modalità consentono di spendere solo una frazione del volume del serbatoio, risparmiando così acqua.
- L'unità di accoppiamento del serbatoio con un ripiano deve garantire la tenuta durante lo scarico. In realtà, nei moderni compact, questa funzione è assegnata a un bracciale anulare in gomma morbida.
Valvola d'ingresso

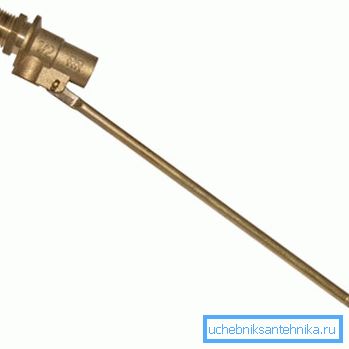

Ottone con una trave
Il più antico strutturalmente, ma usato fino ad oggi, il meccanismo di riempimento per la toilette è una valvola di ottone con una canna, un giogo, un galleggiante e una guarnizione di gomma.
Il principio del suo funzionamento può essere facilmente compreso smontando questo dispositivo:
- Quando il livello dell'acqua aumenta, il galleggiante a scomparsa tira in alto il braccio lungo del bilanciere, mentre premendo il barilotto con una guarnizione sull'ugello conico e chiudendo l'acqua.
- Quando si scarica il galleggiante viene abbassato e la canna apre l'ugello.
Un tale schema semplice, tuttavia, ha diversi problemi specifici.
| Descrizione del problema | ragione | eliminazione |
| Nessuna acqua entra nel serbatoio | Ugello otturato con sabbia o incrostazioni | Rimuovere il perno, rimuovere il castello, rimuovere il fusto, pulire l'ugello con il filo |
| La valvola non blocca l'acqua | Guarnizione perdita di elasticità | Piegare il bilanciere; se non aiuta, capovolgerlo o sostituire la guarnizione |
| Sfregato il perno tenendo il giogo | Sostituire il perno con un pezzo di filo di rame spesso |

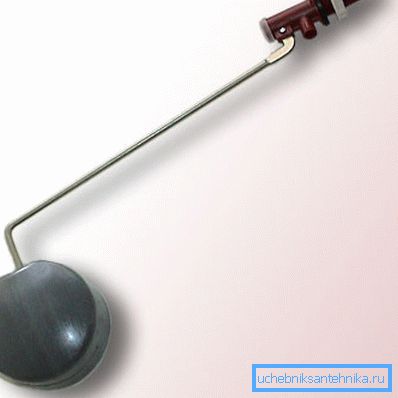

Plastica con un giogo
A causa della plastica più economica rispetto all'ottone, il prezzo di questo tipo di valvola è leggermente inferiore.
Il design, tuttavia, ha subito una minima quantità di modifiche.
- La regolazione del bilanciere non viene eseguita dalla sua deformazione forzata, ma dalla vite di regolazione.
- Opzionalmente aggiunto ribaltamento del galleggiante. Quando viene raggiunto un certo livello d'acqua, cambia bruscamente la sua posizione, bloccando così l'acqua, non gradualmente, ma all'istante.
Ai suddetti problemi del vecchio meccanismo sono stati aggiunti legati alla scarsa resistenza meccanica della plastica. Ora, di norma, il perno non si sfila e non si rompe con la ruggine, ma allarga gradualmente i fori nel corpo della valvola e cade fuori da essi. Le istruzioni per risolvere questo problema sono, purtroppo, ridotte a sostituire l'intera valvola.

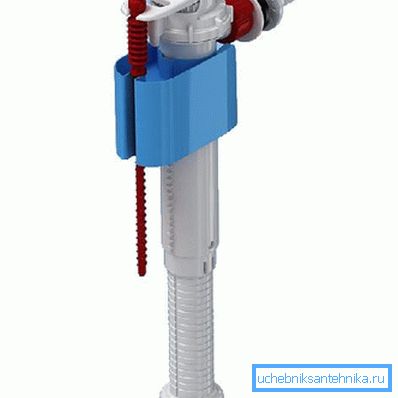

Con guida galleggiante
Il moderno meccanismo a galleggiante per una tazza del water può ottenere le forme più varie e le esecuzioni costruttive. La differenza fondamentale rispetto ai soliti prodotti dell'Unione Sovietica è che il galleggiante si muove lungo una guida verticale.
Quali sono i vantaggi di una tale decisione:
- La valvola di riempimento occupa uno spazio minimo nella toilette.
- Lo spostamento del galleggiante sul piano orizzontale è impossibile. In tal caso, il galleggiante non può più interferire con il funzionamento della valvola di scarico.
La regolazione del livello del galleggiante, a cui l'acqua si sovrappone, viene eseguita da un meccanismo a vite. I cuscinetti in silicone di alta qualità esistono da decenni. L'unico problema rimane la sabbia che blocca la valvola, che viene trattata dal suo smontaggio e lavaggio.
A proposito: installare un filtro grossolano dopo che la valvola risolverà il problema una volta per tutte. Ma è meglio non installare filtri venduti con valvole: hanno griglie troppo sottili e si intasano rapidamente con detriti che la valvola lascia passare senza complicazioni.
Valvola di scarico
Quale potrebbe essere il meccanismo per sciacquare la tazza del water?

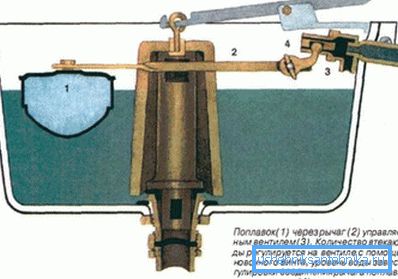

Campana in ghisa
Questi prodotti venivano usati nelle cisterne aeree domestiche almeno dai primi anni del dopoguerra. Un'enorme valvola di ghisa sulla leva appoggiata sul bordo del serbatoio era responsabile della scarica. Alzare una valvola attaccata ad una leva da una catena apriva la strada per l'acqua; il resto dell'acqua dal serbatoio è stata aspirata dal vuoto creato nel tubo di scarico attraverso il troppopieno a forma di U.
Il tipico problema della campana è solo uno: la perdita di elasticità della guarnizione. La gomma microporosa viene utilizzata per sostituire la guarnizione. Sfortunatamente, i modelli più giovani di questo design senza problemi hanno già quasi mezzo secolo; i depositi di erosione e calcare li hanno praticamente messi fuori servizio.

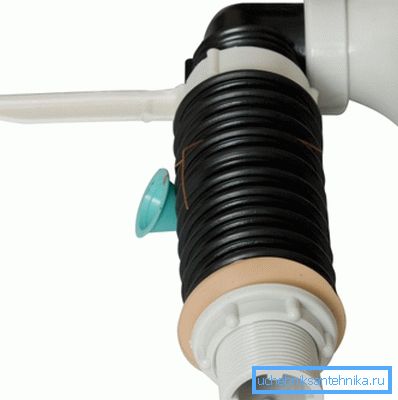

ondulazione
Questo incomprensione plastica ha cambiato la campana negli anni '70 del secolo scorso. La corrugazione si inclinò in uno strattone sulla fune e di nuovo, a causa del vuoto nel tubo di scarico, succhiò tutta l'acqua dal serbatoio.
Questo meccanismo per sciacquare la toilette era inizialmente una struttura imperfetta: il suo lavoro è associato alla deformazione plastica. Limare la superficie con acqua ha ridotto la già piccola risorsa di corrugazioni a due anni o meno.
pera
La pera, equipaggiata sia con i serbatoi superiori che con i primi compatti, divenne una soluzione più sensata. L'emisfero di gomma camminava lungo le guide e veniva sollevato con una leva o una maniglia che passava attraverso il coperchio del serbatoio.
Il problema principale dei primi gruppi di raccordi con pere era la corrosione dei bulloni d'acciaio che fissavano la sella al corpo del serbatoio. Un po 'meno spesso lo stock è crollato o la pera stessa ha perso la sua elasticità. La riparazione fai-da-te degli accessori è stata ridotta alla sostituzione di un articolo difettoso o, cosa molto più sensata, a un set completo: la sua vita esente da manutenzione raramente ha superato i 5-7 anni.

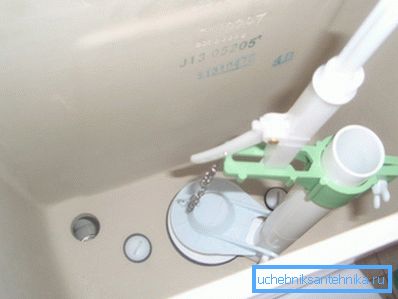

Un moderno meccanismo per lo scarico dell'acqua nella toilette include spesso anche una pera; tuttavia, al contrario, a differenza dei suoi predecessori, quasi nessuna parte metallica viene utilizzata. La pera viene indossata su un'asta polimerica cava, che allo stesso tempo svolge la funzione di troppopieno, ed è sollevata da una maniglia, che sovrasta il coperchio del serbatoio.
Campana di plastica
Contemporaneamente alle pere in carri armati di plastica a basso costo, per un certo periodo fu usato un meccanismo con un galleggiante di plastica, portato su uno scarico cilindrico. Quando si preme il pulsante, la campana affonda, spostando l'acqua; mentre cadeva nel troppo pieno e a causa della diluizione nello scarico svuotava il serbatoio.
Il design era estremamente scomodo da usare, perché funzionava a un livello di acqua strettamente definito nel serbatoio. Il cambiamento di pressione nell'acquedotto in combinazione con i galleggianti allora popolari con il rocker in ottone ha influenzato in modo significativo questo livello.
Prugne moderne
Un tipico meccanismo di chiusura per il bagno, che è dotato di moderni serbatoi importati, è una colonna di plastica verticale. La cavità all'interno della colonna è un troppopieno; l'acqua è bloccata da una guarnizione anulare, indossata su un'asta vuota.
Di norma, i meccanismi di drenaggio consentono di regolare:
- Intensità di scarico dovuta all'impostazione della distanza massima tra il sedile e la guarnizione.
- Livello di trabocco
- In sistemi con doppia scarica - consumo d'acqua quando si preme un pulsante che utilizza parte del contenuto del serbatoio per drenare.

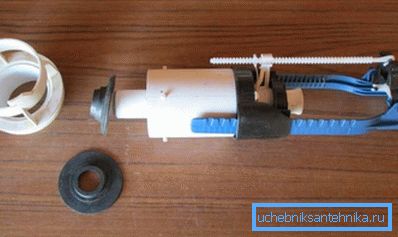

L'unico tipico problema di costruzione è la guarnizione. Per 5-8 anni, perde la sua elasticità e deve essere sostituito. Fortunatamente, è facile da acquistare separatamente dalla valvola.
Coppia di cisterna e scodella

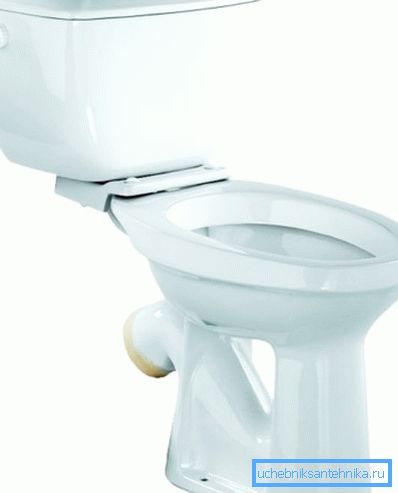

Nelle moderne toilette con ripiano sagomato, una guarnizione anulare serve indefinitamente e non crea problemi. L'unico disegno che merita di essere menzionato è un bagno con un ripiano separato del campione domestico.
L'elenco dei problemi che crea al proprietario è piuttosto impressionante:
- Corrosione dei bulloni di fissaggio.
- Ripiani di trucioli se premuti.
- WC con fissaggio a chip.
- Perdita di elasticità della cuffia ovale tra il serbatoio e la mensola.
- Polsini conici strappati sotto la mensola.
Un potenziale acquirente può ricevere solo un consiglio: dopo aver visto un tale kit, allontanarsi da esso il più lontano possibile.
conclusione
Ovviamente, in un piccolo materiale è impossibile descrivere tutti i progetti di serbatoi prodotti negli ultimi decenni. Con alcune soluzioni che non abbiamo toccato, il lettore verrà presentato al video in questo articolo.
Buona fortuna!
