Impianto di fognatura nell'appartamento - dispone di un

I vecchi liquami possono causare molti problemi ai proprietari dell'appartamento, poiché spesso sono ostruiti e talvolta emanano anche un odore sgradevole. Ovviamente, sostituirlo è piuttosto costoso, ma facendo questo lavoro da solo puoi risparmiare molto. Per aiutare in questa materia, allora vedremo come un nuovo sistema di fognatura viene montato nell'appartamento con le proprie mani.

Dispositivo di fognatura

Il primo passo è quello di familiarizzare con il sistema fognario. Il sistema include diversi elementi:

versante

La cosa più importante quando si installa un sistema fognario è di eseguire correttamente le pendenze dei tubi di scarico. Il fatto è che con piccole pendenze il liquido non si drenerà, e con grandi pendenze, l'acqua si scaricherà rapidamente, ma i rifiuti solidi rimarranno nel sistema. Quindi, come se paradossalmente non suonasse, ma un'eccessiva "fluidità" porta a blocchi permanenti del sistema.

Il grado di pendenza dipende dal diametro del tubo di fogna.

In base ai requisiti di SNiP, durante l'installazione della tubazione è necessario osservare le seguenti pendenze minime:

• Con un diametro del tubo di 50 mm - 3 cm al metro;
• 110 mm - 2 cm al metro;
• 200 mm - 0,7 cm al metro.

Per quanto riguarda la pendenza massima, non dovrebbe superare i 15 cm al metro. Le eccezioni sono le curve dei dispositivi sanitari, la cui lunghezza non deve superare un metro e mezzo.

Fai attenzione! La connessione dei tubi di fognatura è consentita per eseguire ad angolo retto solo nel piano verticale.

Diametri dei tubi

Di regola, utilizzare tubi per fognature nell'appartamento con un diametro di 50 mm. Eccezioni sono i tubi di scarico della tazza del water e il montante, il cui diametro è solitamente di 110 mm.

Devo dire che a volte ci sono riser con un diametro di 150 o addirittura 200 millimetri. Pertanto, prima di acquistare un ricambio, è necessario misurare il vecchio riser.

Materiali per il sistema fognario

Prima di installare le fogne nell'appartamento con le proprie mani, è necessario acquistare tutti gli elementi necessari. E per questo, devi prima decidere sul materiale del tubo.

Di norma, le fogne domestiche sono composte dai seguenti materiali:

• Ghisa - abbastanza resistente e ignifugo, tuttavia, presenta diversi svantaggi, come il peso elevato e il costo elevato. Pertanto, i sistemi di ghisa negli ultimi tempi quasi mai utilizzati.
• PVC - è il materiale più comune per il sistema fognario. Tra i difetti si può identificare l'instabilità alle alte temperature. Inoltre, i tubi per fognatura in PVC sono piuttosto rumorosi, anche se l'isolamento acustico dei tubi di scarico nell'appartamento consente di risolvere questo problema.
• polietilene - Questo materiale non deve essere considerato un'opzione per i liquami, poiché non è stabile alle deformazioni, non è resistente al calore e non fornisce una tenuta affidabile del sistema.
• Poliizopropilen - Non è un materiale così liscio come il PVC, inoltre il suo prezzo è leggermente superiore a quello dei tubi in PVC. Tuttavia, può resistere a temperature fino a 130 gradi ed è anche resistente alle influenze meccaniche e chimiche.

Sostituzione delle acque reflue

formazione

Ora diamo un'occhiata più da vicino a come fare correttamente una fogna nell'appartamento. Dovrebbe iniziare con il lavoro preparatorio. Naturalmente, la prima cosa che devi fare è preparare le stanze: estrai i mobili e adagia il pavimento.

Un prerequisito per la sostituzione del vecchio sistema fognario è quello di fissare il vecchio montante al soffitto. Non dovresti contare su supporti per interfloor, poiché col tempo si arrugginiscono e si indeboliscono. Pertanto, quando si smonta il montante, tutte le sezioni superiori potrebbero essere nel vostro appartamento.

Il fissaggio può essere effettuato con una staffa con un perno, che deve essere di almeno 120 mm nel muro. Per un'installazione affidabile, il perno deve essere cementato.

Inoltre, dovresti avvisare in anticipo i vicini circa il lavoro imminente nel tuo appartamento e chiudere l'acqua.

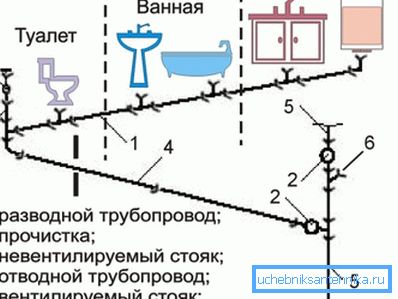

schema

Se l'appartamento ha solo bisogno di sostituire i tubi di fognatura, allora lo schema non può essere fatto. Ma se la posizione degli impianti idraulici è cambiata, allora prima di tutto dovrebbe essere deciso su carta come posare il sistema fognario nell'appartamento. Ciò eviterà errori durante il lavoro e calcolerà in anticipo la quantità necessaria di materiali.

Sul diagramma è necessario visualizzare:

• Tutte le stanze in cui verranno eseguiti i lavori.
• Le dimensioni dei locali e del gasdotto.
• Tutti gli elementi di servizio, come le ispezioni e le curve di pulizia, gli accessori, ecc.
• La posizione del montante centrale.

Dopo aver completato lo schema, puoi procedere direttamente al lavoro.

smantellamento

Prima di tutto è necessario smantellare il vecchio sistema con le proprie mani. Se il sistema fognario è di plastica, non sarà difficile eseguire il lavoro, ma se è in ghisa, potrebbero verificarsi alcune difficoltà.

È possibile rompere i tubi con un martello solo in una casa privata al primo piano. In tutti gli altri casi, il modo più semplice è quello di fare incisioni nella presa e di incastrarli con un cacciavite o uno scalpello. Un'altra opzione è quella di riscaldare le articolazioni con una fiamma ossidrica e scuotere i tubi.

Per smontare il riser, è necessario prima tagliare la parte inferiore. La difficoltà sta nel fatto che gli elementi in ghisa sono molto pesanti. Pertanto, il lavoro deve essere fatto con attenzione.

Dopo che la parte principale del sistema è stata smontata, gli apparecchi idraulici dovrebbero essere liberati dai sistemi fognari e smantellati se cambiano anche gli impianti idraulici.

Taglio grezzo

La prossima è un'installazione approssimativa, che viene eseguita senza sigillare le connessioni. È solo necessario inserire le estremità dei giunti nelle prese con le guarnizioni. A questo punto, i tubi vengono tagliati in base alle dimensioni dello schema e tenendo conto del margine di 10-15 mm.

Tagliare i tubi devono essere rigorosamente a 90 gradi, quindi è meglio eseguire l'operazione nell'impianto. Per il taglio di solito utilizzare un seghetto per metallo. Dopo aver tagliato sezioni inutili di tubi, è necessario tagliare lo smusso con un coltello di assemblaggio, poiché le sbavature possono causare blocchi permanenti nel sistema.

Fai attenzione! È possibile tagliare solo le estremità piatte dei tubi, dal momento che tagliare la presa renderà il tubo non adatto all'installazione.

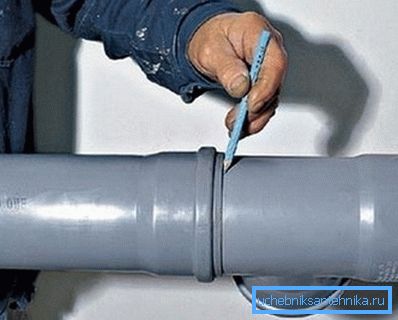

Nella fase di installazione approssimativa, è necessario posizionare correttamente tutti i tee / splitter. Gli impianti idraulici devono essere contrassegnati con una matita sulle pareti.

Assemblaggio fine

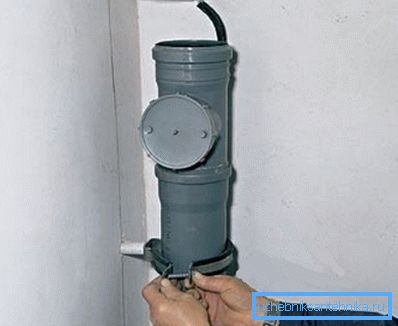

Il prossimo è l'assemblaggio finale, che inizia dal montante.

Il lavoro è fatto in questo ordine:

• Un adattatore in ghisa plastica è inserito nell'uscita del riser, situata sotto il soffitto.
• Quindi, inserire la prima sezione del riser nel bracciale e sigillarlo con un sigillante.
• Nella parte inferiore del riser vengono installati i tee sotto il cablaggio. In questa fase vengono montate le dimensioni esatte del raccordo del WC e il WC stesso viene installato sul posto.
• Inoltre, sullo stesso principio del gruppo montante, viene installato il resto della tubazione.
• Quindi i dispositivi sanitari sono installati sul posto e i loro sifoni sono montati.
• Alla fine del lavoro, i tubi di scarico del sifone vengono inseriti nei tubi di scarico.

Quindi, il sistema fognario nell'appartamento è pronto. Quando il sigillante si indurisce alle giunzioni dei tubi, è necessario verificare la presenza di perdite nella tubazione.

Suggerimento: Per affrontare il meno possibile l'intasamento del sistema, è necessario utilizzare reti speciali su impianti idraulici. Un filtro così semplice nei sistemi di fognatura dell'appartamento impedirà la penetrazione di capelli e oggetti di grandi dimensioni che sono in grado di formare una spina.

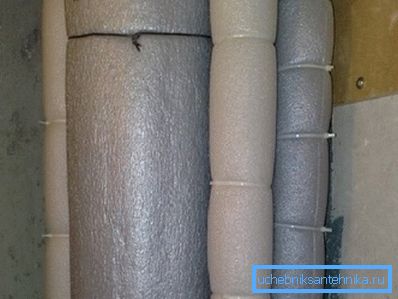

Se il lavoro è fatto con successo, allora hai bisogno di tubi insonorizzati. Per questi scopi, di solito si utilizza schiuma di poliuretano, che è riser avvolto.

conclusione

L'implementazione delle fognature nell'appartamento è un lavoro abbastanza difficile, che contiene una serie di sfumature e sottigliezze. Inoltre, la maggior parte di questi si verifica nella fase di smantellamento della conduttura in ghisa.

Tuttavia, per far fronte a queste difficoltà, è del tutto il potere di ogni artigiano domestico che è abituato a lavorare sul miglioramento domestico da solo.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
