Incontra la cassetta di sciacquone

25-03-2018
Rete fognaria

Se sei interessato a come regolare il serbatoio dello sciacquone, prima di tutto devi capire chiaramente il suo dispositivo, poiché una vasta gamma di tali dispositivi è simile solo in linea di principio, ma ognuno di essi ha sfumature diverse.

Portare il meccanismo di scarico in condizioni di lavoro può essere effettuato lateralmente, premendo sulla leva, sollevando o premendo l'asta al centro del coperchio. Inoltre, potrebbe essere diverso e la regolazione del livello dell'acqua nel serbatoio, il metodo di scarico (grande / piccolo) e così via.

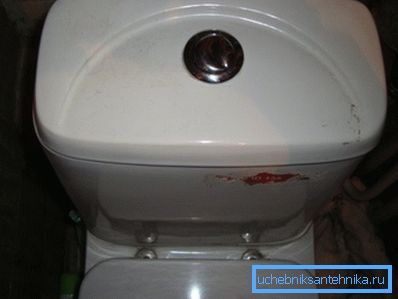

Moderno serbatoio di scarico con un pulsante

Tutto questo e sarà discusso di seguito, così come alla vostra attenzione - il video in questo articolo.

Questi diversi carri armati

Principio generale di lavoro

Nota. Uno qualsiasi dei modelli, indipendentemente dai tempi del suo design, è abbastanza adatto per il lavoro. Ma per tutti loro c'è una condizione principale - la regolazione corretta. Le vasche di drenaggio del nuovo tipo con impostazioni di fabbrica non necessitano di regolazione, anche se questo è del tutto possibile se necessario.

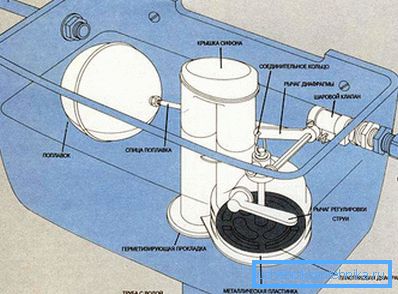

Il principio del drenaggio del dispositivo
  • Come già notato all'inizio di questo articolo, una varietà di modelli di contenitori utilizzati per lo scarico della toilette non influisce sul principio generale di funzionamento già da diversi decenni - l'acqua continua ad entrare nella toilette attraverso la valvola di scarico e il suo livello è regolato da un galleggiante. Inoltre, l'istruzione in ogni caso richiede che il serbatoio dell'acqua sia solo sulla parte superiore e può essere posizionato sul supporto a forma di piatto della toilette stessa, sul muro, sotto il soffitto o in una nicchia, all'interno del muro - ma, in ogni caso, sulla parte superiore.
  • Inoltre, il meccanismo di flussaggio per una cassetta di scarico o valvole, come viene anche chiamato, fornisce sempre l'accesso all'acqua e il riempimento del serbatoio in modalità automatica, senza alcun intervento esterno, anche se il livello può essere regolato in uno qualsiasi dei modelli. Il controllo (scarico) viene effettuato solo manualmente, utilizzando una manopola, un pulsante o un tasto, che solleva la valvola di intercettazione e il serbatoio si svuota completamente o parzialmente. Dopo che una certa quantità di acqua scorre attraverso il sifone nella toilette, la valvola di scarico si trova nella sua posizione originale e il serbatoio viene riempito al limite desiderato.
  • Il livello dell'acqua nello stato iniziale o la regolazione della cisterna della tazza del water di qualsiasi campione viene effettuato con l'aiuto di un galleggiante, che è collegato con una leva a una valvola di intercettazione nella rete idrica. Il galleggiante galleggia sempre sulla superficie e quando il livello dell'acqua sale, sale anche con la leva e ad un certo momento la leva porta la valvola in posizione chiusa - dopo che l'acqua si ferma.

Modelli precedenti

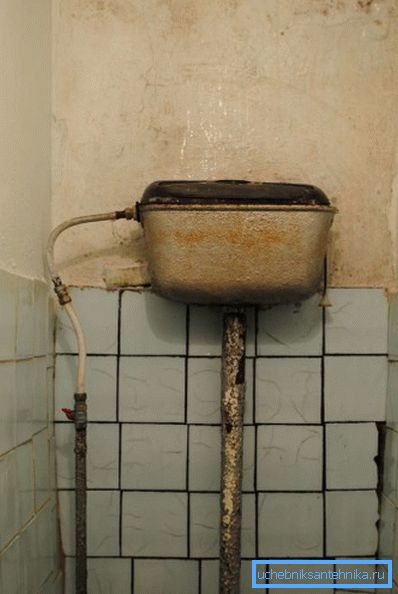

Vasca in ghisa per il drenaggio

Se parliamo delle caratteristiche distintive dei modelli del vecchio campione, qui, forse, puoi nominare le principali caratteristiche che definiscono le quali puoi determinare l'appartenenza della cisterna alla vecchia generazione.

  1. in primo luogo, È un contenitore in ghisa o in terracotta.
  2. in secondo luogo, posizione laterale (occasionalmente centrale) della leva per scaricare l'acqua.
  3. terzo, solo ingresso acqua laterale.

Se consideriamo che prima un bagno (specialmente nell'Unione Sovietica) era sempre considerato una stanza di tipo utilitaristico, allora il design non interessava a nessuno, quindi tutti i modelli di quel periodo sono completamente privi di qualsiasi fronzolo. Le valvole come un serbatoio sono costituite da un semplice meccanismo di scarico e dalla stessa semplice macchina che regola il flusso di acqua nel serbatoio.

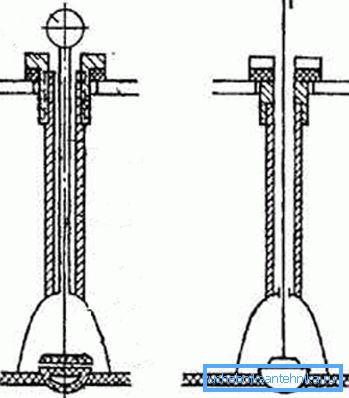

Questo è il modo in cui funziona il vecchio meccanismo di drenaggio.

In questo caso, lo scarico dell'acqua è fornito da un design semplice, che è un ampio sifone di scarico con una valvola in gomma o plastica, che nella sua forma è molto simile a uno stantuffo idraulico.

Lo stelo di questa valvola viene solitamente portato nell'impugnatura laterale, con la quale sale per consentire all'acqua di fluire nel foro. Lo stato chiuso della valvola è stabilizzato dall'influenza delle forze gravitazionali.

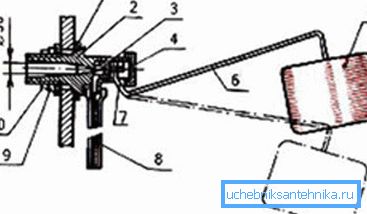

Meccanismo di regolazione: 1) guarnizione; 2) il caso; 3) tappo di gomma per la sigillatura; 4) un cappuccio; 5) un galleggiante cavo; 6) leva metallica; 7) asse; 8) tubo di gomma; 9) rondella metallica; 10) dado

Quando l'acqua arriva nel serbatoio, il galleggiante si alza, trascinando la leva metallica, che a sua volta esercita una pressione sulla valvola di intercettazione.

Cioè, questa valvola viene gradualmente fornita all'orifizio da cui scorre l'acqua e all'ultimo momento chiude completamente questo orifizio. Dopo che l'acqua è stata rilasciata dal serbatoio, il galleggiante scende, trascinando una leva con una valvola, e l'intero processo viene ripetuto di nuovo.

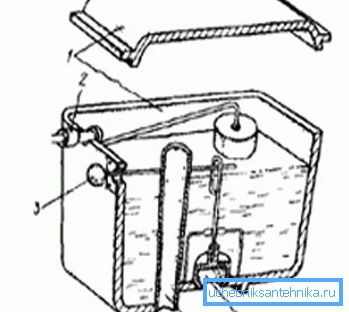

La toilette del serbatoio di lavaggio del dispositivo: 1) coperchio e corpo; 2) valvola di intercettazione dal galleggiante; 3) una leva per lo scarico; 4) troppo pieno; 5) valvola di scarico pera

Nonostante il fatto che tale equipaggiamento, come potete vedere nell'immagine in alto, sia piuttosto ingombrante, è estremamente affidabile nel funzionamento - in alcuni appartamenti tali serbatoi hanno resistito per circa 50 anni senza alcuna riparazione, sebbene ci fosse una minore manutenzione preventiva.

Ciò è stato possibile a causa dell'assenza di piccole molle e parti in plastica, che alla fine diventano inutili, come si può osservare nei modelli moderni.

Modelli a pulsante singolo

Serbatoio a un pulsante

Scolate le cisterne per i water, in cui il processo stesso viene avviato premendo il pulsante al centro del coperchio, aspetto, ovviamente, molto più attraente di contenitori simili dotati di una leva laterale o di un gambo centrale, con una sfera sopra il coperchio. Come già detto, anche qui il meccanismo di aspirazione dell'acqua è costituito da un galleggiante con una leva che preme sulla valvola di intercettazione sull'apertura dell'acqua (vedi anche l'articolo "Cisterne per toilette vecchio stile" - le caratteristiche del loro design e le raccomandazioni per i lavori di riparazione).

Scarico meccanismo con un pulsante

Ma nei nuovi modelli questo dispositivo è stato sostituito da una valvola a sfera, che rende questa regolazione, e l'intero meccanismo è una singola unità di un pulsante, uno stelo e una valvola (valvola a sfera).

Su tale blocco è presente una filettatura, con l'aiuto della quale è installata nel sifone di scarico, ed è inoltre dotata di un foro per lo scarico dell'acqua in caso di guasto della valvola di intercettazione (rubinetto) in corrispondenza del flusso. La leva, che è collegata al pulsante, funziona secondo il principio del meccanismo di inversione, cioè con la pressione abbassata, la valvola si solleva.

Nota. Il fissaggio della valvola nello stato chiuso qui, come nei serbatoi del vecchio modello, è possibile sotto l'influenza delle forze gravitazionali.

Tali costruzioni hanno un vantaggio indiscutibile e non sono nemmeno le impostazioni di fabbrica, no, questa è una riparazione modulare. Cioè, se il meccanismo di scarico non funziona, è sufficiente rimuoverlo dal serbatoio di scarico e portarlo al negozio.

Un idraulico che vende impianti idraulici - il venditore selezionerà facilmente la modifica desiderata del dispositivo, soprattutto perché il suo prezzo è 4 volte inferiore al costo di un nuovo serbatoio di risciacquo. Non ha senso impegnarsi nella riparazione di tali meccanismi - sono progettati per un uso singolo e l'intervento in funzionalità è accettabile solo per la regolazione del galleggiante (il livello dell'acqua nel serbatoio nello stato riempito).

Modello con due pulsanti

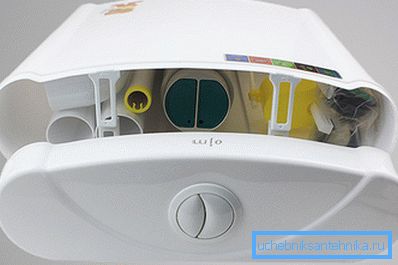

Serbatoio con scarico separato (a due pulsanti)

Recentemente, un servizio igienico con un serbatoio di risciacquo secondo GOST 30493-96 con due pulsanti, ognuno dei quali consente di utilizzare una certa quantità di acqua durante il drenaggio, è diventato sempre più richiesto.

Tali dispositivi hanno guadagnato popolarità non solo nelle aree residenziali, ma anche nei caffè, ristoranti e altre istituzioni pubbliche. Poiché l'uso corretto (mirato) dei pulsanti consuma la quantità minima di acqua, pertanto, ciò influisce sul budget assegnato alle utilità.

Cioè, in questo caso, è possibile spendere due diversi volumi di acqua, e se con un pulsante si drenano 7-8 litri d'acqua, poi con l'altro si ridurrà questo volume a 3,5-4 litri.

Nota. Se parliamo delle caratteristiche di identificazione, i modelli a doppia modalità sono facilmente riconoscibili dalla presenza di due pulsanti o tasti nel centro della copertina. Per determinare la quantità di acqua scaricata, di regola, sono guidati dalle loro dimensioni - quale è più grande, c'è anche un maggiore volume di liquido scaricato.

Raccordi di scarico con due valvole

Il corpo della valvola di scarico non separabile monopezzo, che in altezza occupa quasi l'intero spazio dal coperchio alla parte inferiore della cassetta di scarico, è quasi lo stesso del meccanismo a un solo pulsante.

Anche l'installazione di un tale meccanismo con le proprie mani non è diversa da un sistema single-mode: lo stesso montaggio con filettatura interna o esterna e lo stesso sistema della valvola di ingresso per un set di acqua nel serbatoio.

Ma qui ci sono due leve del tipo di cursore, con l'aiuto di cui è possibile impostare la modalità di scarico piccolo, cioè regolare la quantità di acqua scaricata nella toilette.

Ma è proprio tale adeguamento che potrebbe non essere su ogni meccanismo, dal momento che ogni produttore apporta i propri miglioramenti e non vi è semplicemente alcuna possibilità di elencarli tutti. Anche la riparazione di valvole reali non ha senso, come nei dispositivi a pulsante singolo, quindi, in caso di guasto, il modulo viene semplicemente sostituito modularmente.

Nota. Per le istituzioni pubbliche, il più comune è il doppio meccanismo, in cui la regolazione del volume è assente, ovvero il lavoro viene eseguito nella modalità predefinita dal produttore. Ma per le case o gli appartamenti privati, tali serbatoi o valvole di intercettazione separatamente non contano molto in termini di economia: è troppo insignificante.

registrazione

Regolazione del galleggiante

Il consumo di acqua che ricevete alla fine del mese nel vostro appartamento è di circa il 50% in funzione della frequenza di utilizzo del bagno e solo del 25% sul consumo di bevande, cibo e piatti e un altro 25% su una doccia o un bagno. Ma puoi sempre aggiustare questi costi da soli, se aggiusti il ​​serbatoio di scarico da solo.

Il consumo medio di un grande scarico è di circa 7-8 litri d'acqua, ma può essere fatto più o meno impostando il galleggiante ad una certa altezza, come mostrato nella foto in alto.

Dal materiale sopra, hai capito che il galleggiante è collegato direttamente alla valvola di intercettazione per fornire acqua al serbatoio, quindi, più basso lo si abbassa, più velocemente questa valvola si chiuderà e l'acqua nel serbatoio si accumulerà meno.

Nei modelli moderni, il galleggiante può essere spostato lungo la piastra a coste, lasciandolo nella posizione desiderata, e nei modelli più vecchi, è possibile semplicemente piegare la voglia di metallo per cambiare il livello.

conclusione

Probabilmente capisci che un serbatoio di risciacquo può differire da un altro, e anche la regolazione del meccanismo avrà le sue differenze, ma il principio rimarrà comunque nel dare un galleggiante di un certo livello. Quando si sceglie un serbatoio, prestare attenzione alla posizione del foro (sul lato) per l'alimentazione idrica in conformità con la possibile opzione di installare un water con le proprie mani.
