Installare il serbatoio sul water: un processo graduale

L'installazione della cisterna di risciacquo sulla toilette non richiede competenze particolari o strumenti costosi, e quindi è fatta a mano senza problemi. Diremo come installare il serbatoio sul water e configurare correttamente il suo lavoro.

Installazione della cisterna

Dispositivo e meccanica

Per prima cosa devi capire come assemblare il meccanismo di drenaggio. Rendilo abbastanza semplice, molto spesso devi assemblare le parti in plastica secondo le istruzioni del produttore.

I disegni dei meccanismi di scarico, sebbene simili, sono incredibilmente diversi nei dettagli. Pertanto, considerarli tutti in questo articolo non funzionerà e ci limiteremo a una descrizione dell'assemblaggio della configurazione più comune e semplice.

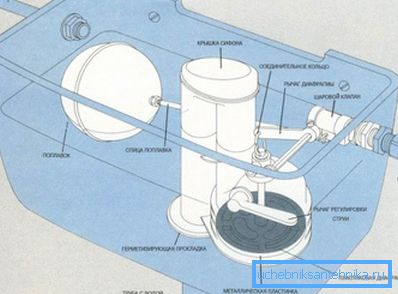

La meccanica consiste di tre parti principali:

1. Dispositivo di scarico. Progettato per aprire il passaggio e scaricare l'acqua nella tazza del water premendo un pulsante. Dotato anche di protezione da troppo pieno;
2. Meccanismo a pulsante. Necessario per controllare la valvola di scarico premendo una leva o un tasto. Spesso ha due modalità operative: economica e completa;
3. valvole. È necessario chiudere il rubinetto attraverso il quale il serbatoio viene riempito con acqua dopo il lavaggio. Dotato di un dispositivo galleggiante che apre e chiude il rubinetto a seconda del livello dell'acqua.

Il principio di funzionamento della meccanica è il seguente: l'acqua scorre dal sistema di alimentazione dell'acqua nel serbatoio fino a quando il suo livello raggiunge l'altezza impostata.

Mentre l'acqua si regola, il galleggiante si solleva e muove l'ago, che è collegato alla valvola a sfera e lo ruota. Quando il serbatoio è pieno, la palla gira e chiude il flusso.

Se il rubinetto è rotto, l'acqua scorre attraverso il foro in cima al sifone e scorre nella tazza del dispositivo. Ciò ti consente di non preoccuparti del fatto che i meccanici difettosi invaderanno il tuo appartamento.

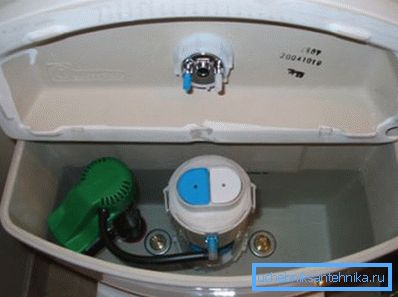

Se è necessario effettuare un flush, premiamo il pulsante che muove la leva. La leva è collegata alla membrana e la solleva, aprendo così il passaggio dell'acqua nella tazza. L'acqua entra nel bagno e scarica il suo contenuto nello scarico.

Nel frattempo, il galleggiante si abbassa e apre il rubinetto, l'acqua inizia a fluire nel serbatoio. Un tubo speciale dirige il getto in modo che preme sulla membrana e lo chiude, di conseguenza, il serbatoio viene riempito, la valvola viene spenta e il dispositivo è di nuovo pronto a lavorare.

Dispositivo di scarico del gruppo

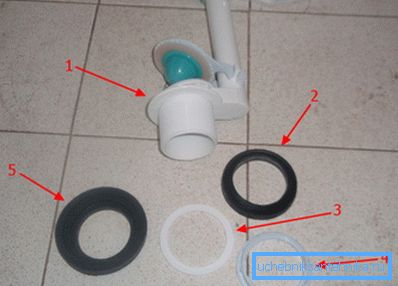

L'assemblaggio inizia con un meccanismo di attivazione:

1. Valvola di scarico dell'acqua;
2. Cono in gomma O-ring;
3. Rondella di plastica;
4. Dado di plastica;
5. Anello in gomma morbida per sigillante.

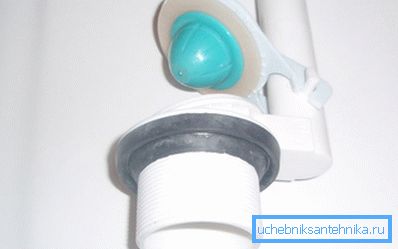

Prendi la valvola (1) e dal lato del filo ci metti l'anello conico (2) in modo che il cono sia sul fondo:

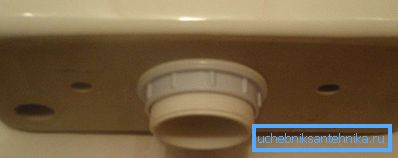

Ora prendi il serbatoio e inserisci il sifone di scarico nel foro inferiore. Dal fondo del serbatoio mettiamo una rondella (3) e un dado (4) sulle filettature. Stringa il dado con le mani, i tasti non usano:

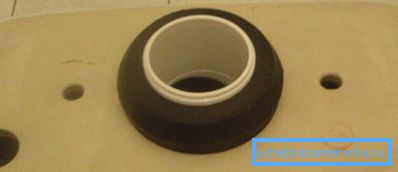

Quindi prendiamo un anello di tenuta in gomma morbida e lo mettiamo sul dado. Dovrebbe essere indossato senza piegature:

Fai attenzione! Gli elementi di fissaggio in plastica sono serrati a mano. Un tale allungamento è sufficiente e la forza in eccesso è in grado di rompere gli elementi di fissaggio.

Installare il serbatoio sulla ciotola

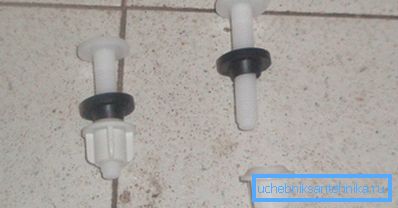

Quindi, abbiamo montato il lavandino, ora abbiamo messo il serbatoio nella ciotola e sistemato. Per questo, utilizziamo elementi di fissaggio in plastica forniti con il dispositivo:

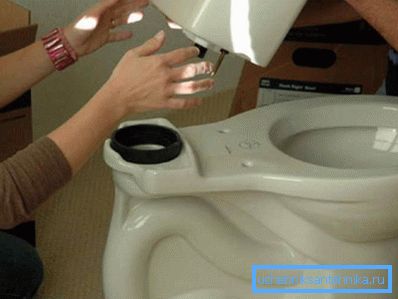

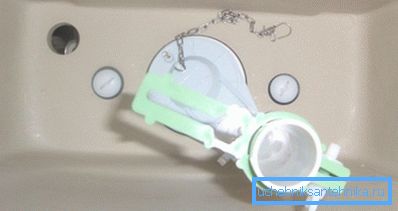

Le guarnizioni di tenuta mettono i coni in basso sui bulloni. Quindi prendiamo il serbatoio e lo installiamo sulla scodella in modo che tutti i fori coincidano. Dall'alto inseriamo i bulloni con i coni in basso:

Ora ci muoviamo sotto il serbatoio e avvolgiamo i dadi sui bulloni. Stringiamo le mani fino alla battuta, osserviamo che il serbatoio si è fermato esattamente. Puoi usare il livello di costruzione.

Fai attenzione! Se si utilizzano bulloni e dadi in metallo, non dimenticare le rondelle in gomma e le guarnizioni. La ceramica non dovrebbe essere in contatto con il metallo.

Meccanismo a pulsante e valvola di intercettazione

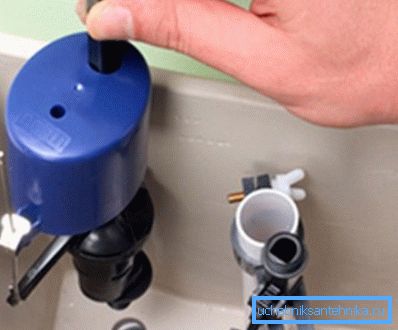

Ora procedere all'installazione delle restanti parti meccaniche sul serbatoio di scarico installato. Per prima cosa prendiamo il meccanismo dei pulsanti e svitiamo il pulsante.

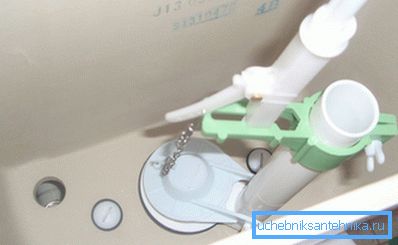

Quindi inserire il meccanismo a pulsante nella staffa sulla valvola di scarico della cassetta di sciacquo nella parte inferiore. Mettiamo una catena su uno dei numerosi fori sulla staffa, non dovresti allungarla:

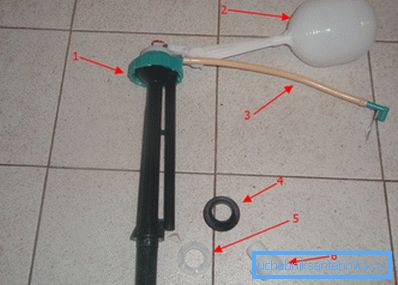

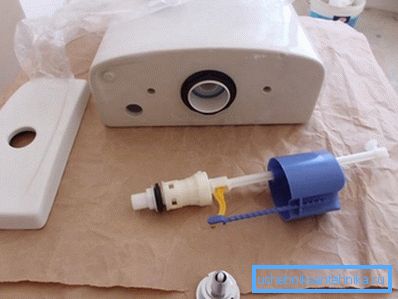

Inoltre, le istruzioni per l'installazione della tazza del water richiedono il montaggio del meccanismo di bloccaggio:

1. Chiudere la valvola;
2. Galleggiante di pera;
3. Tubo per bloccare la valvola di scarico;
4. Guarnizione di gomma;
5. Dado di plastica;
6. Adattatore per collegare l'impianto idraulico. (Vedi anche l'articolo Tubature dell'acqua: caratteristiche.)

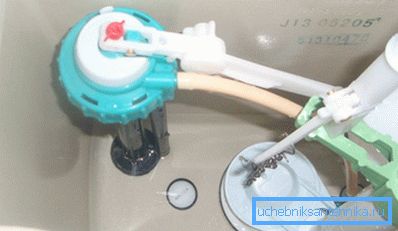

Prendere la valvola di blocco (1) e mettere una guarnizione (4) sulle sue filettature. Inserire la valvola nel foro sul fondo del serbatoio, il sigillo deve essere un cono rivolto verso il basso:

Ora ci spostiamo nuovamente sotto il serbatoio, dove avviamo il dado (5) sui filetti della valvola e lo stringiamo con le mani, quindi avvolgiamo l'adattatore? pollici per collegare l'impianto idraulico. Portiamo il tubo e lo colleghiamo con un adattatore:

Fai attenzione! La filettatura sull'adattatore è meglio sigillare con il rimorchio o il nastro FUM. Stringere la chiave dovrebbe essere, ma con attenzione: il filo può essere strappato.

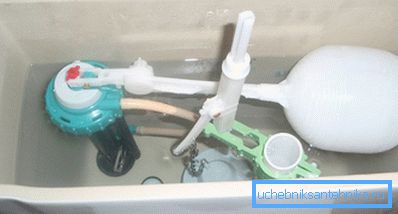

Infine, accendere l'approvvigionamento idrico e regolare il livello. Per fare ciò, utilizzare una vite sul braccio della leva galleggiante, cambiando la posizione della pera in altezza:

Fai attenzione! Il livello normale dell'acqua è 6 - 8 litri. In questo caso, l'acqua non raggiunge il foro di troppo pieno sul sifone.

conclusione

Nonostante il prezzo del lavoro di un idraulico professionista possa raggiungere 1000 rubli o più, l'autoinstallazione di una cisterna sul water non è difficile. Il video in questo articolo illustra il processo nel modo più chiaro possibile.
