Installazione di un tubo di fogna

Il tubo sanitario è parte integrante del sistema fognario della casa, che ha due piani e altro ancora. Assicura la rimozione di odori sgradevoli nell'atmosfera e fornisce una pressione costante nei riser, anche quando viene scaricata una grande quantità d'acqua. L'installazione di un tubo di fognatura previene i guasti degli impianti idraulici domestici, poiché senza di esso, quando l'aria nei tubi viene diluita, l'acqua viene estratta dalla tazza del water e dal ginocchio del lavandino, a causa di questo odore sgradevole proveniente dalla fogna. Nelle case a un piano con un numero limitato di punti idraulici, ciò accade raramente, ma anche qui è possibile una sovrapposizione una tantum della sezione trasversale del montante e la formazione di un vuoto. Non trascurare l'installazione del tubo di scarico e sottoporre la tua casa a un attacco di gas di scarico.

L'installazione di un riser di scarico risolverà un altro problema che appare anche con un sistema fognario correttamente funzionante. Sifoni con una piccola quantità d'acqua installata in aree di uso raro, asciugano e perdono il sigillo d'acqua. Un odore sgradevole di liquami entra nella stanza. Nel tubo della ventola c'è un movimento di aria calda verso il foro sul tetto, in questo caso c'è un po 'di aria esausta, che estrae l'odore dal sifone essiccato.

Tipi di tubi del ventilatore

La forma e la lunghezza del tubo del ventilatore non sono regolate, quindi le sue parti possono ancorarsi a diverse angolazioni, ma il materiale per lo scarico della ventilazione può essere solo in plastica e ghisa. La condizione di installazione principale è lo stesso materiale per la fognatura e il tubo di fognatura. Tutte le parti e i collegamenti devono essere di composizione uniforme, quindi il condotto di ventilazione funzionerà senza interruzioni.

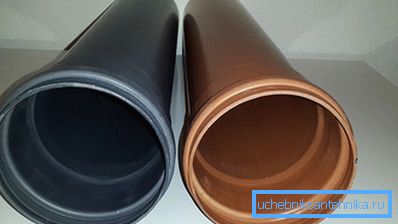

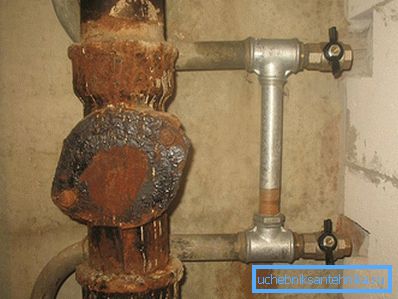

La ghisa presenta molti inconvenienti: pesantezza, tendenza alla corrosione e alla comparsa di depositi, complessità di installazione e costi elevati. Le giunture di tali tubi sono difficili da serrare e spesso mancano l'odore. Se possibile, viene sostituito con la plastica anche durante l'installazione del sistema fognario. I tubi in polivinilcloruro (PVC) e propilene (PP) sono diventati popolari tipi di prodotti polimerici. Queste leghe sono resistenti alle sostanze chimiche, hanno una superficie liscia che fornisce un elevato rendimento, sono durevoli e resistenti, non hanno paura dell'impatto meccanico.

Casi di installazione obbligatoria di ventilazione per i sistemi fognari:

1. La casa ha due piani e più o un gran numero di tubature sullo stesso piano.
2. La presenza di una piscina e vasca idromassaggio che possono creare istantaneamente una grande quantità di acqua drenante.
3. Utilizzare nel sistema fognario di riser con una sezione trasversale di 50 mm.
4. La posizione del foro di scarico o della fossa settica più vicina di 5 m al condominio.
5. Con una pendenza insufficiente delle condotte fognarie in uscita.

Preparazione per l'installazione

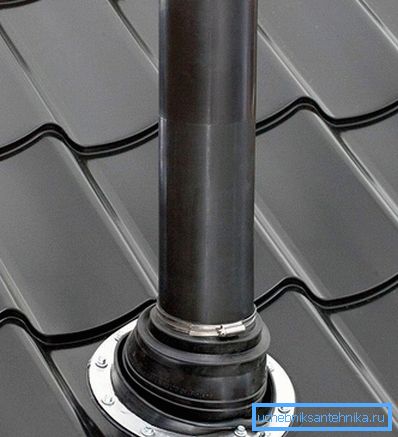

Prima di installare la ventilazione, è necessario acquistare tubi e raccordi. Il materiale del tubo è scelto come quello della fogna e il diametro deve essere uguale alla sezione trasversale del riser principale, solitamente 110 mm. Il tubo del ventilatore dovrebbe iniziare in una stanza calda, ad esempio, nel bagno e finire sopra il tetto della casa. Il passaggio dal caldo al freddo creerà voglie nel condotto di ventilazione. Eseguendo un'installazione indipendente, è necessario considerare le regole di base per il posizionamento del tubo divertente:

• distanza da balconi e finestre - 4 m;
• non si dovrebbero chiudere i tappi dei tubi o gli elementi decorativi, questo porta alla formazione di condensa;
• l'altezza sopra il tetto è di 5 m;
• È severamente vietato combinare il tubo del ventilatore con la ventilazione dell'edificio o del camino;
• se l'uscita dell'ugello si trova vicino al tubo di ventilazione, dovrebbe superare di 15 cm;
• nel caso in cui il tubo venga fatto passare attraverso il muro, è necessario proteggerlo da eventuali danni quando la neve si scioglie.

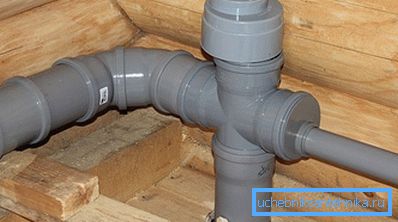

Se uno o due riser vengono installati in casa, vengono combinati e il tubo del ventilatore viene portato sul tetto. Nel caso di un gran numero di bretelle non dovrebbero fare alcuni cappucci. In questo caso, le valvole per vuoto sono installate su una parte del sistema.

Il dispositivo è costituito da una guarnizione in gomma che è sigillata sul riser e da una molla. Al momento della caduta di pressione, la valvola si apre e l'aria dalla stanza penetra nel sistema fognario, dopo aver livellato la molla blocca il dispositivo.

Installazione di elementi di ventilazione

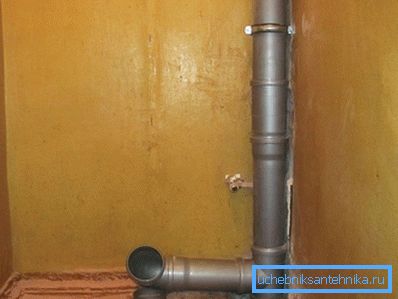

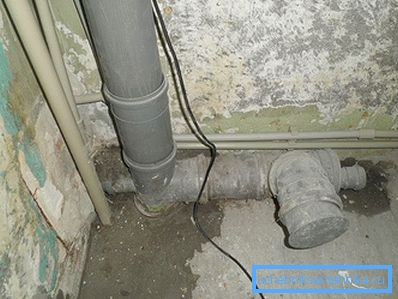

Prima di installare il tubo del ventilatore, il vecchio riser viene smantellato. La parte principale del tubo deve essere installata direttamente e le curve laterali sono collegate ad esso. L'installazione inizia dalla fondazione, dove il riser di ventilazione è collegato alla parte esterna della fogna. Il fissaggio alla parete è fatto di morsetti metallici. In ogni set di toilette tee O 110 mm per il collegamento alla toilette. Se necessario, l'isolamento termico sul tubo del ventilatore viene inserito nel caso di Penoizol. Il luogo di passaggio della sovrapposizione è riempito con schiuma edilizia per non creare vibrazioni. La creazione di isolamento acustico è importante quando si installa un tubo ad imbuto. Per ridurre il rumore dell'acqua che versa, avvolgere il riser Isotone con schiuma PE venduta in rotolo. Sul tubo è fissato con nastro rinforzato.

Dopo aver installato il tubo della ventola e aver creato l'isolamento acustico, non sarai disturbato dal suono dell'acqua che si fonde e dagli odori sgradevoli.

video

Questo video sul supporto dei fan ti dice perché questo elemento della tua casa dovrebbe essere prestato molta attenzione:

Questo video mostra come ottenere il montante della fogna sul tetto:
