Installazione indipendente e collegamento di una cabina

20-09-2018
Rete fognaria

Attualmente, molti proprietari di case, nell'effettuare riparazioni nei loro appartamenti, stanno cercando di massimizzare lo spazio utile del pavimento del bagno smantellando un ingombrante bagno reclinabile e installando invece una cabina doccia multifunzione compatta. Tale dispositivo può essere installato senza troppe difficoltà, in qualsiasi appartamento residenziale o casa privata, e sarà necessaria particolare attenzione per il collegamento indipendente del box doccia alla rete di alimentazione, così come alla rete di approvvigionamento idrico domestico e fognario, perché le prestazioni e la sicurezza adeguate dipenderanno dalle prestazioni adeguate di questo lavoro. usando questo apparecchio sanitario.

Doccia multifunzione chiusa.

Caratteristiche dell'installazione di una cabina doccia in un appartamento residenziale

Le moderne cabine doccia, oltre alle attrezzature standard, possono essere dotate di molte funzioni utili aggiuntive, come illuminazione interna, idromassaggio, generatore di vapore, radio o sistema audio integrato e molti altri, e di conseguenza il loro prezzo può variare notevolmente. Allo stesso tempo, indipendentemente dal livello di complessità, la connessione di questi dispositivi al sistema di comunicazione domestico viene eseguita secondo lo stesso principio.

Affinché ogni proprietario di casa sia in grado di affrontare autonomamente questo problema, questo articolo fornirà le istruzioni generali per l'installazione e il collegamento delle cabine doccia, nei bagni e nei servizi igienici combinati di appartamenti modello e case private.

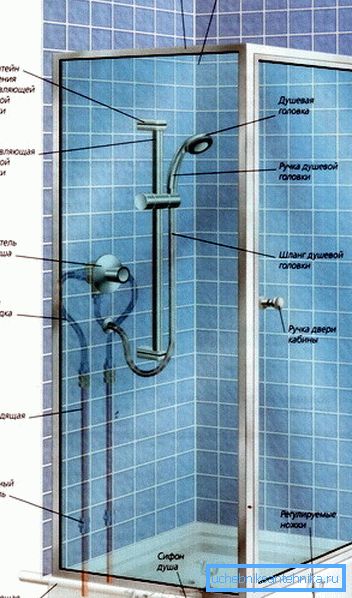

Il dispositivo è il box doccia più semplice.

Installazione di una cabina doccia

La cabina doccia più semplice chiusa ha una struttura autoportante, e consiste in un vassoio per la raccolta e il drenaggio dell'acqua sporca, che si trova alla sua base, e uno schermo di recinzione laterale, che di solito ha due o tre pareti vuote, ed è dotato di una doppia porta scorrevole o incernierata.

L'assemblaggio finale, la regolazione e il collegamento del box doccia devono essere eseguiti in stretta conformità con le istruzioni per ciascun modello specifico, mentre al momento dell'installazione si raccomanda di osservare la seguente sequenza di operazioni:

  1. Prima di tutto, nella posizione della cabina doccia, è necessario installare un supporto in tubi di acciaio, quindi fissare la vaschetta del vassoio e posizionarlo orizzontalmente per mezzo di gambe regolabili filettate.

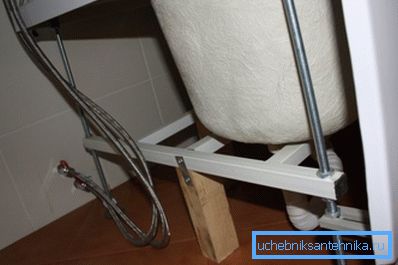

Supporto per supporto e piedini regolabili a vite.
  1. Dopodiché, il lato superiore del pallet deve essere fissato con pareti laterali cieche, che nella parte superiore devono essere collegate tra loro, usando un coperchio del soffitto o una traversa trasversale.
  2. Fissare le guide per le porte scorrevoli al piano superiore del pallet e alla traversa trasversale superiore o al ripiano del soffitto.

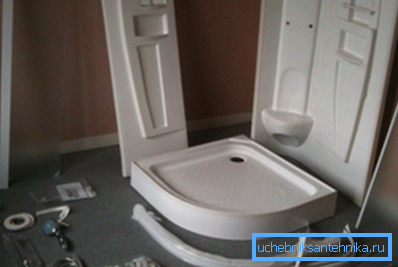

La foto mostra i componenti per l'assemblaggio della cabina chiusa più semplice.
  1. Nel caso di porte a battente, installare le cerniere del perno sui pannelli esterni delle pareti laterali non udenti.
  2. Dopo l'installazione di tutti gli elementi fissi della struttura portante, viene eseguita l'installazione e la regolazione delle porte scorrevoli o battenti e viene verificato il loro fissaggio nella posizione chiusa.
  3. Il passo finale è collegare l'alimentazione elettrica, collegare l'acqua alla doccia e collegare lo scarico alle acque reflue.

Suggerimento: Quando si sceglie un luogo per installare una cabina doccia, è necessario assicurarsi che le due pareti adiacenti del bagno siano collegate strettamente ad angolo retto l'una con l'altra, altrimenti si può formare uno spazio tra il pallet e la parete principale, in cui l'acqua cadrà.

Collegamento acqua calda e fredda

Occorre notare immediatamente che lo schema generale di collegamento del box doccia al sistema fognario e all'impianto idraulico domestico non è molto diverso dal normale collegamento di altri dispositivi sanitari domestici, pertanto dovrebbe essere eseguito secondo lo stesso principio.

  1. Prima di tutto, è necessario bloccare completamente il flusso di acqua calda e fredda attraverso questo riser e aprire il rubinetto dell'acqua per equalizzare la pressione dell'acqua nel sistema.
  2. Smontare i vecchi rubinetti e rubinetti dell'acqua in modo che sul luogo di installazione della cabina ci siano solo due tubi di alimentazione dell'acqua calda e fredda, dotati di valvole di intercettazione a sfera.
  3. Installare uno speciale adattatore filettato per il collegamento delle cabine doccia al tubo di alimentazione per acqua calda e fredda, che consente di collegare i tubi dell'acqua ad angolo retto.
  4. Utilizzando tubi flessibili rinforzati per acqua calda e fredda, collegare l'ingresso del dispositivo ai tubi corrispondenti della rete idrica domestica.
Diversi modelli di adattatori per il collegamento di tubi flessibili ad angolo retto rispetto ai tubi.

Suggerimento: Per garantire una tenuta assoluta, tutte le connessioni filettate dei tubi a pressione devono essere assemblate utilizzando nastro di tenuta in fluoroplastica (FUM).

Organizzazione dello scarico e rimozione dei liquami

Per collegare il box doccia al sistema fognario con le proprie mani, è necessario utilizzare un sifone speciale, che è leggermente diverso dal consueto sifone per i lavelli, innanzitutto con le sue piccole dimensioni verticali, poiché lo spazio per l'installazione è significativamente limitato in altezza.

  1. La posizione dello scarico dovrebbe essere il più vicino possibile alla posizione del riser verticale.
  2. I tubi flessibili corrugati possono essere utilizzati per scaricare i liquami dal pallet, tuttavia, è meglio utilizzare tubi per fognatura dritti con una presa con un diametro di 50 mm, poiché creano una resistenza minima al movimento del flusso d'acqua.
  3. Quando si installano le fogne, è assolutamente necessario prevedere una pendenza nella direzione del riser di drenaggio, che dovrebbe essere di circa 20 mm in verticale, per metro di lunghezza di un tubo orizzontale.

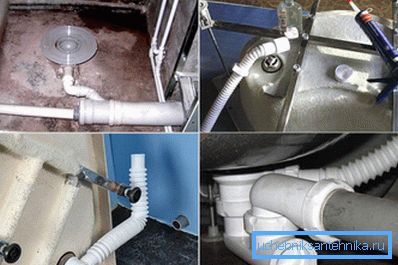

Varie opzioni per il collegamento dello scarico alla rete fognaria domestica.

Suggerimento: L'installazione e il collegamento di una cabina doccia presso il cottage viene eseguita secondo lo stesso schema e, in assenza di acque di scarico centralizzate, è possibile installare una pompa fecale cumulativa della capacità richiesta nel sistema di drenaggio, che può forzare i liquami in una fossa settica o pozzo nero.

Connessione alla rete elettrica domestica

I produttori di cabine doccia moderne, in larga misura prestano attenzione alla loro sicurezza, e una protezione affidabile da scosse elettriche accidentali, ma se collegati in modo indipendente alla rete elettrica domestica, è necessario seguire alcune regole.

  1. Per il collegamento, è necessario utilizzare un cavo a tre fili con conduttori in rame con doppio isolamento in vinile.
  2. La sezione interna di ogni anima del cavo deve corrispondere al valore raccomandato specificato nel manuale di istruzioni.
  3. Dopo aver collegato l'alimentazione, è necessario garantire la tenuta dell'unità di ingresso cavi e fornire la ventilazione necessaria per evitare la formazione di condensa nella parte elettrica del dispositivo.

conclusione

In conclusione, va ricordato che il collegamento della cabina doccia all'elettricità in ambienti con elevata umidità deve essere eseguito utilizzando un dispositivo di protezione che deve essere installato nel quadro.

Per ottenere una rappresentazione visiva della connessione di elettrodomestici dotati di messa a terra protettiva, si raccomanda di prestare attenzione al video presentato in questo articolo o di leggere altri materiali di riferimento di soggetti simili su questo sito.
