La cornice per il piatto doccia: supporto affidabile per la

Quando assembliamo una cabina doccia con le nostre mani, spesso affrontiamo problemi causati da componenti di scarsa qualità. E poiché il telaio per il pallet è uno degli elementi più importanti dell'intera struttura, aumentano le richieste sulla sua affidabilità.

Di seguito ti diremo a cosa dovresti prestare attenzione quando acquisti un telaio per pallet, e fornisci anche una serie di suggerimenti su come realizzarlo e installarlo da solo.

Specifiche del telaio

Scopo e costruzione

Il piatto doccia è un contenitore ampio e relativamente poco profondo che viene utilizzato per raccogliere l'acqua che scorre e reindirizzare verso lo scarico della fogna. Allo stesso tempo, una considerevole area del pallet, insieme a un piccolo spessore del materiale di cui è composto, complica in modo significativo il suo utilizzo. Sotto carico, il fondo si piega, che porta alla deformazione dell'intera struttura, nonché alla distruzione del rivestimento anticorrosivo.

Inoltre, per garantire un drenaggio efficace, la teglia deve essere installata in modo tale che il foro di scarico si trovi sopra l'ingresso del montante della fognatura. Di conseguenza, è necessario sollevarlo sopra il livello del pavimento di circa 100 mm, il che è impossibile fare senza dispositivi aggiuntivi.

Un tale dispositivo è la cornice.

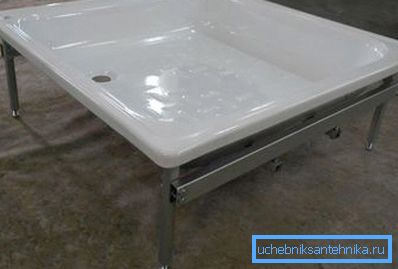

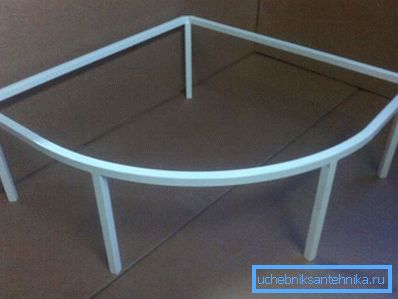

• in primo luogo, fornisce al pallet il supporto necessario. A seconda della configurazione, il frame può essere posizionato solo attorno al perimetro, oppure sotto il fondo. La seconda opzione è più preferibile soprattutto per i modelli larghi: le nervature trasversali di rinforzo danno la stabilità desiderata.
• In secondo luogo, le gambe del telaio consentono di sollevare il pallet sopra il pavimento all'altezza desiderata. Allo stesso tempo, la massa della struttura aumenta leggermente, il che significa che anche il carico sui pavimenti non aumenta, il che è molto importante quando si equipaggiano impianti sanitari in edifici realizzati con materiali leggeri.

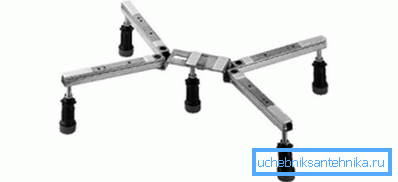

• terzo, il design della maggior parte delle cornici consente di regolare la lunghezza delle gambe. Grazie a questo, possiamo allineare rapidamente il pallet su un piano, che è un prerequisito per l'uso efficace della doccia.

Fai attenzione! Il box doccia deve stare perfettamente in equilibrio, altrimenti ci saranno problemi con lo scarico dell'acqua, e le porte nei binari inizieranno a rimanere bloccate a causa di un disallineamento. Quando si installano i pallet frameless, l'allineamento viene eseguito versando una cravatta nell'area selezionata.

Il design di tali dispositivi è abbastanza semplice:

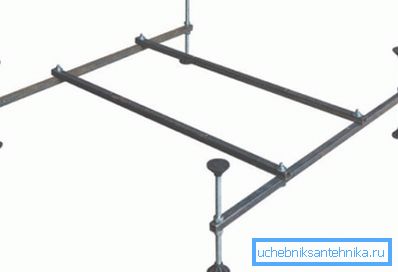

• La base è composta da diverse strisce di acciaio, collegate o mediante saldatura o utilizzando staffe angolari.
• Alle estremità delle doghe e alle intersezioni vengono realizzati fori filettati in cui sono installate viti sufficientemente spesse (10 mm e più).
• Sulle estremità delle viti sono avvitate le gambe in plastica resistente. All'interno delle gambe sono anche filettati, che consente di regolare la posizione del telaio.

Raccomandazioni per la selezione

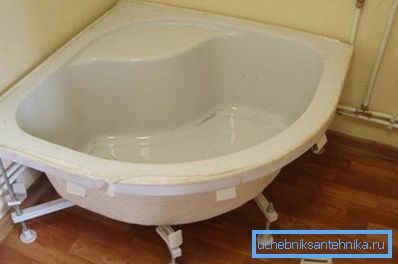

Nonostante il fatto che il prezzo di tali prodotti sia relativamente piccolo, devono essere scelti con molta attenzione. Ciò è dovuto al fatto che svolgono una funzione molto importante: se il telaio si rompe, la sua sostituzione sarà associata a costi di manodopera molto seri, poiché la cabina dovrà essere smantellata quasi completamente.

Scegliendo un modello, è necessario prestare attenzione alle seguenti sfumature:

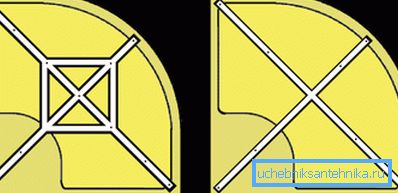

• Il primo è la configurazione delle travi di supporto. È auspicabile che si trovino non attorno al perimetro del pallet, ma sotto la sua base. Quindi il carico che una persona si trova in fondo sarà distribuito in modo più uniforme.
• Anche lo spessore dei tubi è un fattore molto importante. È meglio acquistare modelli realizzati con un tubo sagomato di almeno 20x40 mm: questi non si piegheranno.
• Presta attenzione alla qualità del metallo. È molto buono se tutte le parti sono coperte con vernice anticorrosione: così saremo sicuri che anche in condizioni di alta umidità la struttura non arrugginirà.

Suggerimento: Particolare attenzione viene prestata alla qualità delle saldature di processo, perché qui appare prima la ruggine. Se c'è anche il minimo dubbio, prima di installarlo vale la pena trattare di nuovo le aree problematiche con un composto protettivo.

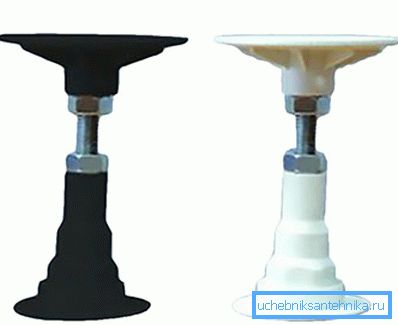

• Infine, dovresti ispezionare le gambe e i loro punti di attacco. Le parti devono essere avvitate abbastanza strettamente, ma senza sforzi eccessivi e non dovrebbero esserci crepe o altri difetti sui supporti.

Fabbricazione e installazione

Come fare una cornice

Di norma, acquisiamo strutture di supporto insieme al piatto doccia stesso. Idealmente, entrambe le parti dovrebbero essere realizzate dallo stesso produttore, quindi la coincidenza delle dimensioni sarà la più accurata possibile.

Tuttavia, a volte è abbastanza difficile trovare un prodotto adatto, o il modello che ti serve è irragionevolmente costoso. In questo caso, è possibile creare il telaio da soli.

Per la produzione avremo bisogno di:

• Saldatrice
• Bulgaro con una ruota di taglio su acciaio.
• Trapani e trapani di diversi diametri.
• Maschi per il taglio della filettatura interna.
• Tubi con profilo in acciaio (quadrato 40 x 40 mm o rettangolare 20 x 40 mm).
• Ugelli di plastica sulle gambe.
• Coni retinici d'acciaio con filo.

Eseguiamo il lavoro come segue:

• Per cominciare creiamo il disegno del nostro design futuro. Se abbiamo bisogno di un telaio sotto la doccia 90x90 cm, allora il modo più semplice per realizzare un supporto a croce con dimensioni di circa 80x80 cm con inserti di rinforzo.
• Dal tubo tagliamo i frammenti della lunghezza richiesta e li puliamo accuratamente dalla ruggine.

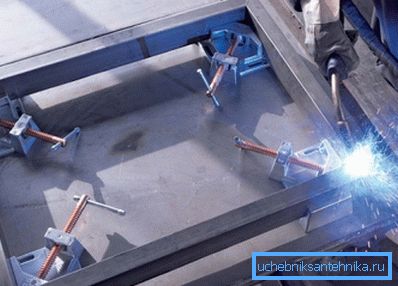

• Mettiamo gli spazi vuoti sul tavolo di saldatura e li saldiamo, assicurandoci che siano posizionati rigorosamente in orizzontale. È molto importante controllare l'assenza di deviazioni nel caso in cui creiamo un quadro non regolamentato.
• Se non si è esperti nella saldatura, le parti possono essere imbullonate insieme. Va ricordato che gli elementi saranno in piani diversi.
• Gambe - il più difficile. Per una costruzione semplice, è sufficiente saldare il fondo con un angolo di 90⁰ brevi tratti di tubo profilato. Se abbiamo bisogno di una regolazione in altezza, nei tubi praticiamo dei fori nei quali tagliamo i fili, quindi stringiamo le viti.

• Inseriamo i tappi alle estremità delle gambe o ruotiamo i supporti di plastica regolabili.
• Tutti i cordoni di saldatura vengono accuratamente puliti, quindi elaboriamo la parte ottenuta con vernice anticorrosione.

Come installare il pallet sul telaio

Il processo di installazione del pallet sul telaio (non importa, prodotto in fabbrica o fatto in casa) non presenta alcuna difficoltà

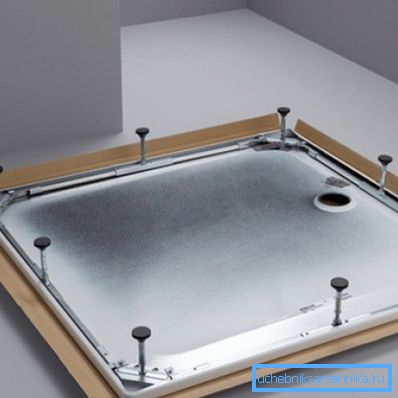

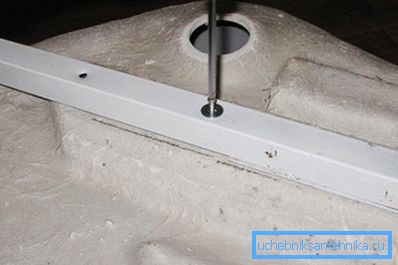

• Se vi sono fori di montaggio o occhielli speciali sul fondo del pallet, quindi capovolgerlo e fissare il telaio sul fondo con le viti. In caso contrario, il pallet dovrà semplicemente appoggiarsi su un supporto, a volte - con l'uso di sigillante.
• Quindi, installare le gambe del telaio sull'area selezionata del pavimento. La superficie deve essere livellata e pulita il più possibile.

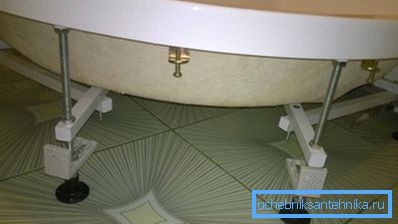

• Usando una chiave, ruotare le viti di regolazione sulle gambe fino a quando la padella si installa perfettamente piatta. Il processo è controllato da uno o più livelli.
• Al termine dell'installazione, installiamo strisce decorative sui supporti laterali del pallet. In progetti fatti in casa per questo scopo, è possibile pre-creare diversi fori di montaggio.

conclusione

Come puoi vedere, l'istruzione di cui sopra è abbastanza semplice per l'auto-implementazione. Certo, è più difficile realizzare un telaio per un pallet che semplicemente usare un prodotto già pronto, ma se necessario, questo compito può essere fatto bene.

Per uno studio più dettagliato delle tecniche descritte vale la pena guardare il video in questo articolo.
