Posa delle acque reflue: come è fatta

28-02-2018
Rete fognaria

Nel complesso, la depurazione delle acque di scarico in un appartamento con le proprie mani non è molto diversa dalla stessa installazione nel settore privato, tranne per il fatto che nella prima opzione non è necessario scavare trincee, oltre a dotare un pozzo nero o una fossa settica. In qualsiasi stanza, tubi di questo tipo e diametro hanno lo stesso scopo e richiedono la stessa inclinazione per ottimizzare il flusso.

Di seguito esamineremo i requisiti di base del montaggio, alcune sfumature e mostreremo anche il video tematico in questo articolo.

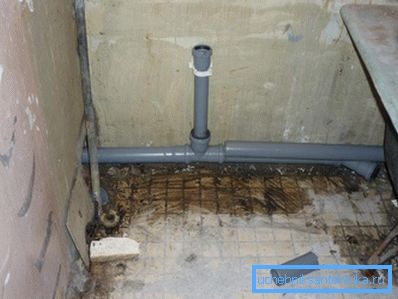

Installazione di liquami

Tubi di fognatura

materiale

Tubi con diametro di 50 mm e 100 mm con raccordi
  • Tubi con un diametro di 50 mm e 100 mm (per una lavatrice e una lavastoviglie con un diametro di 32 mm) vengono utilizzati nella sala di distribuzione delle acque di scarico, a seconda dello scopo. Le sezioni da 100 mm sono generalmente tubi di scarico e rivestimenti per toilette e le sezioni da 50 mm vengono utilizzate per tutti gli altri servizi igienici.
  • I raccordi sono utilizzati per disaccoppiare nodi, transizioni di un diametro diverso, curve e telai di diversa natura. Pertanto, tali adattatori possono avere una configurazione molto diversa, che consente di andare su un altro piano e farlo ad angoli di 32?, 45? e 90?.
Riduzioni di gomma
  • Inoltre, per passare da un tubo di ghisa a uno di plastica, vengono utilizzate riduzioni di gomma, che non solo consentono di cambiare il diametro, ma fungono anche da buon sigillante per giunti.. Un'altra riduzione viene utilizzata per passare da un tubo da 50 mm a un tubo da 32 mm, oltre a sifoni corrugati e scodelle per WC.

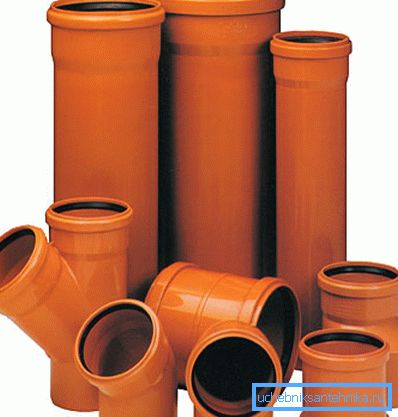

Tubi con diametro di 150 mm, 200 mm e 250 mm con raccordi
  • Ma la posa del sistema fognario esterno può essere effettuata sia con tubi da 100 mm che con un grande diametro di frammenti, come si vede nella foto sopra - tutto dipende dal numero di scarichi. Non vengono utilizzate riduzioni di gomma per le sezioni di grandi dimensioni - i raccordi per fognatura in plastica corrugati e corrugati sono utilizzati per girare e cambiare il diametro. Nel settore privato, tale materiale viene usato molto raramente, viene utilizzato solo per la linea fognaria comune.

Nota. Oltre ai materiali di cui sopra per la disposizione delle acque reflue vengono utilizzate anche valvole di controllo e fosse settiche, ma questo è un argomento separato che richiede una considerazione speciale. Naturalmente, il prezzo di un tale progetto, come i materiali stessi, sarà molto più alto.

Nell'appartamento

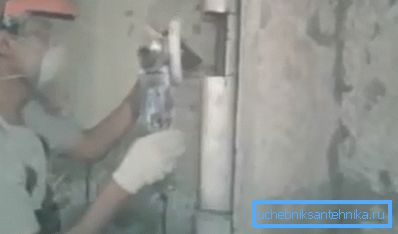

Ritaglia un frammento del riser

L'appartamento utilizza un metodo senza scavo per la depurazione delle acque, cioè, quasi tutti i cablaggi sono eseguiti sulle pareti, su staffe - solo i tubi per una lavatrice e una lavastoviglie con un diametro di 32 mm sono montati nel pavimento, e anche allora, non sempre.

Tutto il lavoro nell'appartamento inizia con l'installazione del montante, ma prima devi rimuovere la vecchia ghisa e se tale sostituzione non viene effettuata su tutti i piani, ma in un singolo appartamento, dovrai fare una barra laterale.

Per smontare il montante in un singolo appartamento, è necessario ritagliare un pezzo di tubo in ghisa, ma se si ha un bulbo con un disco di 180 mm (la versione più comune), il suo raggio non è sufficiente per tagliare un tubo da 100 mm.

Pertanto, si taglia un pezzo con un'altezza di 20-30 cm, lasciando solo il muro posteriore, e dopo di che si ha accesso alla parte posteriore, come la stessa bulgara entrerà nella nicchia tagliata. Dopo aver scollegato tutti i collegamenti orizzontali e aver rimosso completamente questa sezione, allentare delicatamente il tubo e rimuoverlo insieme (o separatamente) con il raccordo a disaccoppiamento, ma non danneggiare il vetro del tubo inferiore proveniente dai vicini.

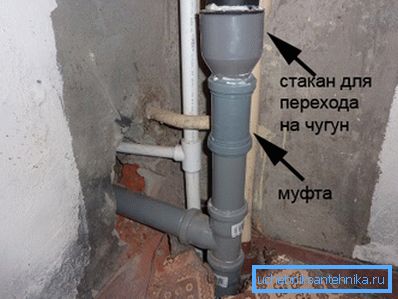

Inserto in plastica nel montante in ghisa

Quando si smonta tutto, sarà necessario pulire il vetro inferiore delle guarnizioni (resina, cemento) e la torta per inserire una riduzione di gomma, che fungerà anche da sigillante. E per passare dalla parte superiore in ghisa (è necessario anche rimuovere la vernice), utilizzare uno speciale raccordo in plastica riducibile (visibile nella foto).

Quando inserisci nella riduzione inferiore tutti i tee e quadrupli necessari (potrebbero essercene più di uno), quindi taglia il frammento di tubo diritto (senza il vetro) e inseriscilo dal basso, e calcola l'area di montaggio nel raccordo in plastica superiore in modo che lo spazio tra i tubi non più di 5-7 cm. Si bloccherà questa lacuna con una frizione che è necessario mettere sul tubo superiore o inferiore, quindi collegare entrambe le estremità ad essa.

Alcune persone preferiscono lubrificare il silicone sotto la guarnizione in gomma dell'accoppiamento, ma questo non è un prerequisito: il collegamento con il tempo è già sufficientemente cocciuto e non passa mai il liquido.

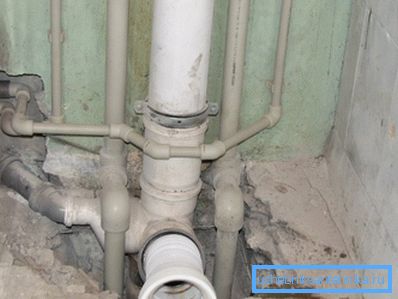

Posa di tubature e fognature nell'appartamento

Dal montante, la disposizione nell'appartamento è effettuata da tubi con un diametro di 50 mm, l'unica eccezione è l'opzione con il dislocamento del water, poi nel piano orizzontale viene aggiunta anche una sezione di 100 mm. Tutti i tubi sono montati con staffe in plastica o metallo. La pendenza deve essere di 1-2 cm per metro lineare.

Nel settore privato

Posa del tubo nella fossa settica

Per il settore privato, è necessario portare la fogna in una fossa settica o in un pozzo nero, e la larghezza della fossa durante la posa del sistema fognario dovrebbe essere tale da consentire l'accesso al tubo stesso. Naturalmente, più scavi più in profondità, più spazio hai bisogno, quindi una trincea fino a un metro di profondità è solitamente fatta con due spiedi con una vanga, e se più profonda viene aumentata a tre baionette.

Lasciare la casa è posato sotto la fondazione o attraverso di essa - dipende dalla profondità, ma in ogni caso il percorso dovrebbe essere al di sotto del punto di congelamento, anche se si inserisce il tubo in un caso di lana minerale, poliuretano espanso, penoizol o polietilene espanso.

Puoi scoprire il livello di congelamento alla stazione meteorologica più vicina o semplicemente chiedere ai tuoi vicini che hanno già dovuto svolgere tale lavoro. Scava una fossa più profonda di 10 cm rispetto a tale punto e garantisci protezione dal gelo.

Nota. Alcuni utenti di Internet monitorano i costi di posa dei liquami per metro, ma tali tassi dipendono dalle condizioni di installazione, cioè, profondità della trincea, distanza e così via sono presi in considerazione qui, quindi, è meglio scoprire tali dati direttamente dagli appaltatori.

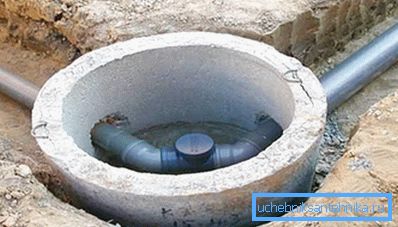

Bene per la revisione

Se la distanza tra la casa e la fossa settica è superiore a 4-5 metri, è meglio per te dotare di un controllo che puoi incorporare nel pozzo - può essere fatto da anelli di cemento, come mostrato nella foto sopra o dalla muratura. Questo vi darà accesso alla pulizia del tubo con un cavo idraulico in caso di un blocco di fogna.

La posa del tubo deve essere eseguita su un cuscino di sabbia con un'altezza di 20-30 mm, ciò consentirà di osservare la pendenza corretta (1-2 cm per metro lineare). Coprono anche il tubo con sabbia in modo che il suo strato sia 40-50 mm più alto del livello della parete superiore - questo proteggerà la plastica dai danni meccanici causati da pietre, cavi e altri oggetti duri durante il sedimento.

In modo che finalmente la sabbia finalmente si stabilisca, non dovrebbe essere speronata, ma versata abbondantemente con l'acqua con le tue mani - dopo di che puoi scaricare immediatamente il terreno nella trincea.

Raccomandazione. Quando si posano i tubi, si dovrebbero evitare curve brusche e anche dove è necessario ruotare 90?, È meglio usare due raccordi da 45 ?. Tali combinazioni riducono la possibilità di blocco.

conclusione

In conclusione, si può affermare che la posa di fognature in una casa privata o in un appartamento di una struttura a più piani non pone particolari difficoltà, dal momento che ci sono materiali per questo che vengono raccolti secondo il principio di un designer per bambini. Tuttavia, è molto importante rispettare tutte le condizioni e le regole di installazione, che garantiranno il funzionamento senza problemi e forza maggiore.
