Posa di tubature fognarie in casa: una guida passo-passo

La propria casa o casa è il sogno di molte persone oggi. Il trambusto delle grandi città è stancante e, tornando a casa, voglio sentirmi come un vero e proprio proprietario. Ma allo stesso tempo la proprietà privata dovrebbe essere dotata di tutti i benefici della civiltà. E la posa di tubi per fognature in una casa privata è una delle fasi più importanti per organizzare un soggiorno così confortevole.

Contrariamente alla credenza popolare, non è così difficile montare un sistema fognario con le proprie mani come sembra. Certo, è necessario sudare, ma ne vale la pena. L'istruzione tecnologica generale che enunciamo in questo articolo non richiede conoscenze fondamentali. È sufficiente padroneggiare le abilità iniziali di costruzione e possedere uno strumento idraulico a livello familiare.

Sistemi di separazione

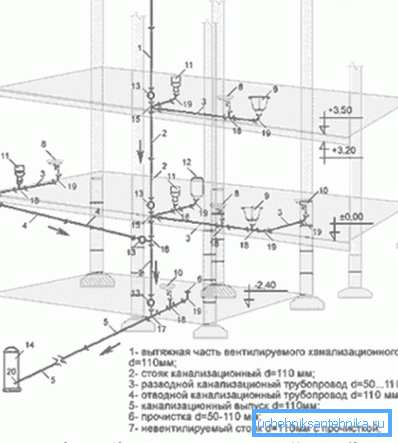

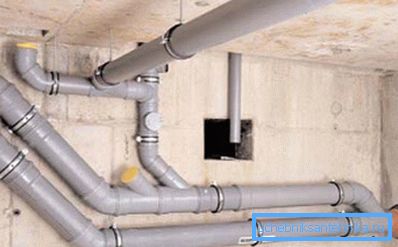

Nella costruzione privata di pochi piani, la costruzione di qualsiasi sistema fognario può essere suddivisa in 2 fasi. Il primo è l'installazione di tubazioni all'interno dell'edificio. Cioè, l'installazione e il fissaggio dei riser, oltre a una fornitura di scarico a tutti i punti di funzionamento di apparecchiature sanitarie. Questo può anche includere un nodo di distribuzione nel seminterrato dell'edificio.

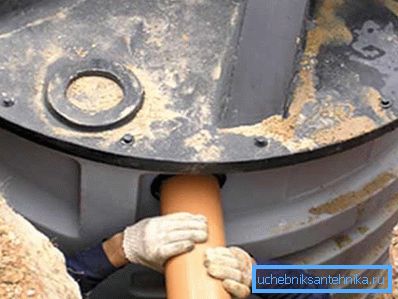

Tutto ciò che è fuori dal seminterrato, gli esperti si riferiscono al sistema esterno. Include una linea dalla casa allo scarico. Inoltre, questo include anche pozzi di scarico, fosse settiche o più moderne e costose stazioni di filtraggio indipendenti.

Installazione del sistema interno

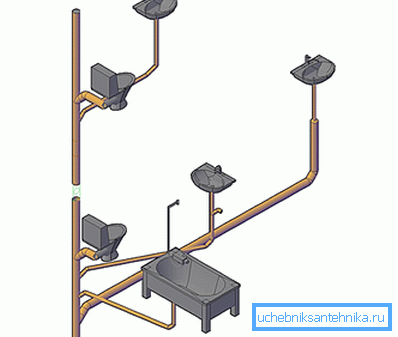

Qualsiasi specialista ti dirà che strutture di questo tipo dovrebbero essere collocate il più possibile compatte. Idealmente, viene creata una linea e tutti i punti di scarico sono montati vicino ad essa. In questo caso, più complessa è la configurazione del sistema, maggiore è la probabilità di blocchi e errori di installazione.

Certo, ci sono alcuni standard di GOST, che indicano quale sezione trasversale dei tubi deve essere presa per sistemi di lunghezze diverse. Ma dall'esperienza possiamo dire che più una sezione viene presa, più sicuro funzionerà. Per gli edifici privati ​​con un basso numero di piani, le dimensioni dell'autostrada centrale partono da 100 mm. La sezione minima del tubo per il cablaggio nelle stanze 40 - 50 mm.

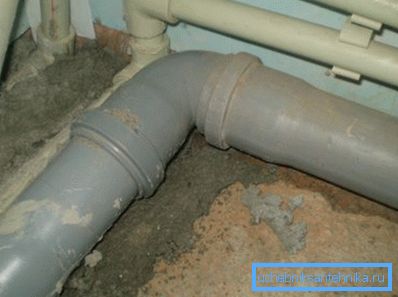

Importante: evitare angoli acuti durante la progettazione e l'installazione di strutture. L'angolo di piegatura del ginocchio massimo consigliato è compreso tra 45 °. Nelle ampie curve, aumenta la probabilità di intasamento del sistema fognario.

Facciamo uno schizzo

I maestri esperti sanno bene come posare i tubi delle acque reflue in una casa privata, che viene chiamata occhio, ma se non si ha l'esperienza necessaria, è meglio tracciare un piano graduale con un disegno dettagliato.

• Non ti consigliamo di fidarti ciecamente di quei documenti per la casa che già esistono.. È meglio prendere un metro a nastro, una matita, un foglio di carta millimetrata e misurare tutte le stanze in cui verrà montato lo scarico. Non dimenticare di prendere in considerazione lo spessore delle pareti e dei muri.
• Dopo questo, la prima cosa che devi decidere sulla posizione del riser centrale. Di norma, è montato dietro la toilette e la distanza dalla toilette alla conduttura non deve superare 1 m.
• Il prossimo disegna per ogni punto.. Parallelamente, si dovrebbe notare quanti e quanto specificamente occorreranno ginocchia, pieghe, elementi di fissaggio e altri materiali correlati.

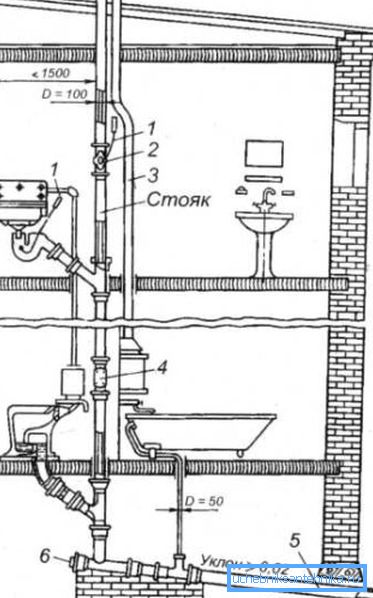

• Se sei un felice proprietario di una casa a due piani, allora il nostro consiglio è di fare bagni su entrambi i piani, ed è meglio averli in un montante.

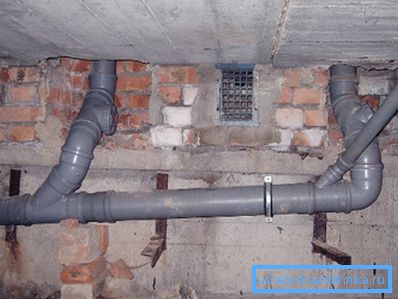

• Quando la casa è finita, vai nel seminterrato e disegna l'incrocio locale. Nell'ultima fase, è necessario decidere in che modo avverrà e in quale punto del tetto verrà rimosso il tubo di sfiato.

Scelta dei tubi

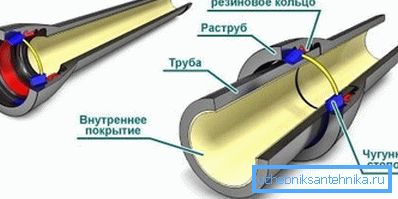

Nel passato relativamente recente, i sistemi fognari sono stati installati esclusivamente con tubi in ghisa. Il materiale è certamente buono e durevole, ma pesante, fragile e il prezzo che morde, oltre a questo, la ghisa è suscettibile alla corrosione.

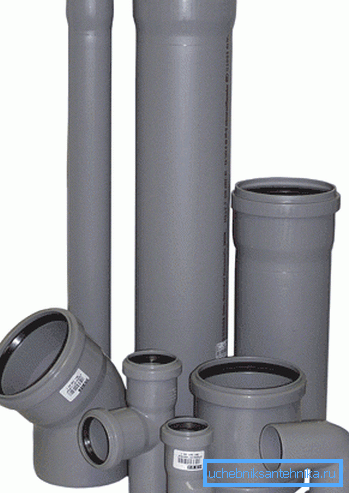

Ora i responsabili delle vendite sono tubi in polipropilene (PP) o polivinilcloruro (PVC). A causa della superficie interna liscia, tali fognature sono molto meno intasati. Il materiale è molto leggero e facile da installare.

Importante: per la distribuzione interna dei tubi di fognatura di colore grigio vengono utilizzati. Per la posa in terra il materiale viene preso brillante, di solito arancione. Oltre alle differenze di colore, i tubi di cablaggio esterni hanno caratteristiche di prestazione più elevate.

Suggerimenti per l'installazione

Al momento c'è una gamma sufficiente di prodotti in plastica e vari accessori di montaggio per loro nella rete commerciale. Nel set, di regola, è prevista la presenza di guarnizioni in gomma, ma per sicurezza è consigliabile, al momento del montaggio, lubrificare tutti i giunti con silicone.

Di grande importanza quando l'installazione ha un angolo di sistema. I sistemi non a pressione sono basati sulla gravità, quindi è importante osservare la pendenza minima, più può essere inferiore.

Secondo SNiP 2.04.03-85, così come SanPiN 2.1.4.1110-02, la pendenza del tubo con una sezione trasversale di 50 mm dovrebbe essere di 30 mm per 1 p / m. Per tubi da 100 mm è sufficiente un'inclinazione di 20 mm a 1 ppm.

Suggerimento: ogni nodo principale o ginocchio tagliente dovrebbe fornire boccaporti per le strutture di manutenzione. Pertanto, in caso di blocco, sarà più facile per voi cancellare un settore, piuttosto che arrivare al traffico in pochi turni.

Ventilazione

L'installazione di un tubo ad imbuto o di una valvola di sfiato è una procedura obbligatoria per la costruzione di un sistema fognario in una casa privata. In realtà, questa è una continuazione del montante, che viene visualizzato sopra il livello del tetto di 700 mm.

Questo dispositivo è necessario per normalizzare la pressione interna nel sistema. Senza di esso, a causa della caduta di pressione o di uno shock idraulico, un odore sgradevole proveniente da un tubo può entrare negli alloggi.

Importante: non dimenticare che la distanza dall'uscita della ventilazione del ventilatore alla finestra o al balcone più vicini non dovrebbe essere inferiore a 4 m. Inoltre, si sconsiglia di combinarlo con la ventilazione della casa o della stufa in casa.

Sistema esterno

Idealmente, la tecnologia di posa dei tubi di fogna nel terreno richiede una sepoltura sotto il livello di congelamento del suolo. Ma in molte zone del nostro paese il terreno si blocca a 1-1,5 metri e oltre. Pertanto, di regola, il tubo viene posato a una profondità di 50 - 70 cm e ulteriormente riscaldato.

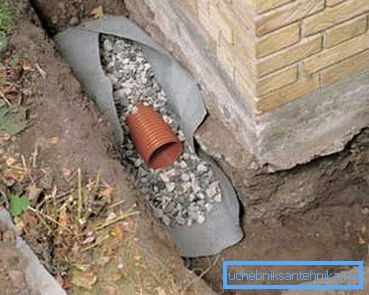

Per l'isolamento attorno al tubo di scarico, un bozzolo è costituito da un tubo di diametro maggiore o da qualsiasi impermeabilizzazione del rullo, l'opzione più economica è il polietilene tecnico. Lo spazio tra l'impermeabilizzazione e lo scarico è realizzato nell'intervallo di 50 - 150 mm ed è riempito con qualsiasi isolamento non igroscopico. Il più delle volte si tratta di una schiuma di briciole o argilla espansa.

Nelle regioni settentrionali, si consiglia di collegare un cavo elettrico isolato al fondo del tubo, all'esterno. Si noti inoltre che quando si lascia la fondazione, viene posizionato un manicotto sullo scarico e lo spazio viene riempito con l'isolamento per evitare il contatto diretto dello scarico con il fondotinta freddo e concreto. Inoltre è necessario monitorare la conformità con la pendenza.

Suggerimento: è meglio montare il sistema per settore. Ma prima di mettere tutto insieme, collegare l'attrezzatura idraulica, schiantarsi nella fogna centrale o nella fossa settica e seppellire il cablaggio esterno. Vi consigliamo di controllare il lavoro di ogni settore, versandovi acqua pulita. Le misure sono buone, ma l'acqua indicherà immediatamente gli errori.

Nel video di questo articolo puoi vedere alcune delle sottigliezze dell'installazione.

conclusione

Come puoi vedere la posa dei tubi di scarico con le loro mani, se vuoi un compito molto reale e realizzabile. È teoricamente possibile fare tutto il lavoro da solo, ma è meglio invitare almeno un assistente. L'esperienza dimostra che non solo sarà più veloce, ma anche più sicuro, come sai, due teste funzionano meglio.
