Qual è l'attrezzatura per le acque reflue

Le attrezzature per le fognature comprendono tutti i materiali di costruzione specializzati, a causa delle quali l'acqua sporca viene scaricata dalla casa, ad esempio dal bagno, dal bagno, dal lavandino, dal lavandino e da altri servizi igienici e dalla relativa pulizia. Oggi, la maggior parte degli elementi dell'attrezzatura è di plastica, in quanto non collassa sotto l'influenza di umidità e aria, ma, tuttavia, non fa a meno del metallo.

Cercheremo di spiegare lo scopo di vari accessori e dispositivi, oltre a mostrarti il ​​video in questo articolo.

rete fognaria

Linea componente

Nota. La parola "fogna" nell'uomo comune per la strada è associata a un tubo attraverso il quale le acque reflue fluiscono nel pozzo nero. Ma in realtà, tutto è molto più complicato, anche se non si tiene conto dell'impianto di trattamento.

Per portare la pipeline nel luogo di flusso, sono necessari molti accessori, riduzioni e guarnizioni.

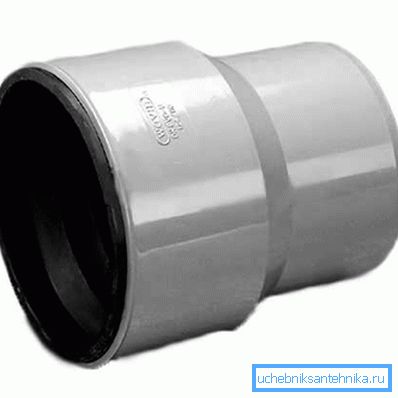

• Per realizzare qualsiasi connessione nella pipeline: frame, turn, disaccoppiamento, trasferimento ad un altro diametro, trasferimento ad un altro piano o ad un altro livello, sono necessari vari adattatori, chiamati raccordi. Ma qui stiamo parlando solo di raccordi di transizione che non hanno altre funzionalità, ma si adattano perfettamente a tutte le funzioni sopra elencate. Curve angolari per curve e raccordi possono avere un angolo di 32?, 45? e 90?.

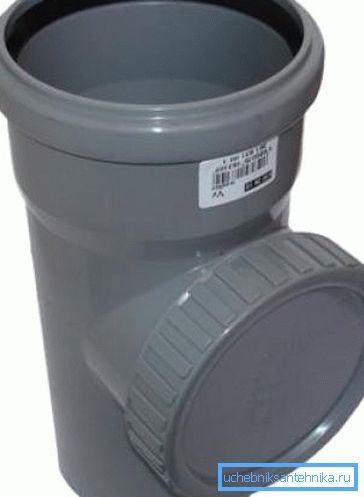

• In curva, così come nelle zone in cui la lunghezza della condotta supera i 4-5 metri, vengono chiamate le tee specializzate per la manutenzione preventiva della linea principale, chiamate "ispezione delle fognature". Questo elemento appare come una normale maglietta, solo il suo ramo laterale ha un coperchio che lo chiude durante il funzionamento e, in caso di blocco, il coperchio viene svitato e lo zoccolo viene rimosso con un cavo sanitario attraverso questo canale. In quei luoghi in cui l'audit va in crash, dotare nicchie (al chiuso) o tombini (sulla strada).

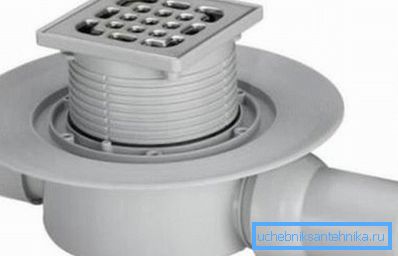

• Per la fognatura di scarico nella stanza, ad esempio, nel bagno, viene inserito uno scarico nel sistema per scaricare l'acqua dal pavimento, che può essere verticale o orizzontale, come nella foto sopra, dipende dalla profondità della guarnizione. Ma per la strada per questi scopi viene utilizzata una griglia fognaria, solo lì non è il tubo che viene più spesso utilizzato per lo scarico, ma lo scivolo.

• Per passare a un diametro diverso, è possibile utilizzare non solo un raccordo rigido, ma anche un manicotto di scarico, detto anche riduzione.. Tale dispositivo viene utilizzato principalmente per tubi da sifoni, quando devono essere collegati al bagagliaio, ad esempio, collegare l'estremità da 40 mm del tubo con un raccordo di retrazione da 50 mm. Inoltre, i raccordi con uno scarico da 32 mm sono molto rari, quindi, per lavatrici e lavastoviglie, i polsini in gomma sono anche usati per cambiare da 32 mm a 50 mm.
• Inoltre, tutti i giunti su tubi di plastica non sono sigillati con siliconi, sigillanti e nastro avvolto - per questo scopo vengono utilizzati anelli di tenuta in gomma, il cui prezzo non viene considerato al momento del bilancio, poiché questi sono accessori per tubi. Tali guarnizioni resistono perfettamente alla bassa pressione del fluido di scarico e se dopo la costruzione dell'assemblaggio si nota una perdita, non correre a sigillarlo con un sigillante - questo significa che l'anello è inclinato e deve essere riparato.

Raccomandazione. Quando si assembla la linea, a volte può essere difficile perché le guarnizioni in gomma sono troppo rigide e non vi è alcuna istruzione da parte del produttore. Per facilitare il montaggio, è necessario terminare il tubo, che deve essere spinto attraverso la guarnizione, spalmato con qualsiasi detergente liquido, senza il quale nessuna casalinga moderna può fare.

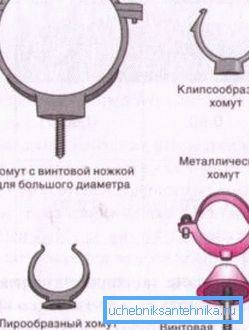

• Per la fissazione rigida, i morsetti in plastica e metallo sono utilizzati per i tubi di fognatura, che sono montati come staffe, cioè il morsetto è attaccato al piano di supporto (parete, pavimento, soffitto) e comprime il tubo rigidamente. Fino a 32 mm tali console possono essere in plastica, ma, a partire da 50 mm, sono realizzate in metallo.

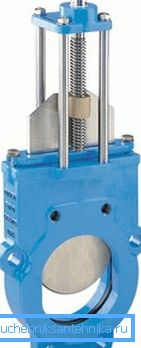

• Tale valvola a saracinesca per liquami ha uno scopo industriale e viene utilizzata nell'industria mineraria o della carta e della cellulosa per materiali sfusi e liquidi viscosi.. Inoltre, nell'ingegneria civile, a volte viene installata una gru su un tubo di scarico di un montante o lettino, che consente di spegnere temporaneamente una determinata sezione in modo che il flusso del liquido non interferisca con i lavori di manutenzione.

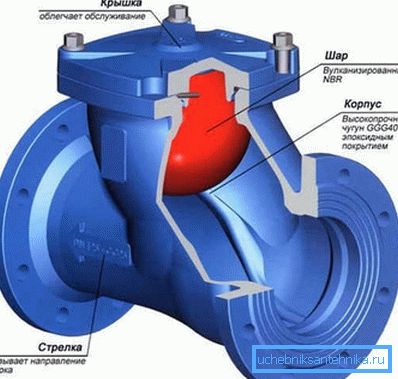

• Per la protezione da troppopieno, vengono utilizzate valvole di ritegno, che possono avere un tipo di stipsi a sfera e una connessione a flangia, come nella foto in alto.. Montati tali dispositivi su grandi condotte.

• Per i tubi di plastica delle fognature, sia all'interno che all'esterno, utilizzare valvole di ritegno a diaframma orizzontali e verticali in plastica.. L'elemento di bloccaggio qui è una membrana con una guarnizione in gomma (1), che viene trattenuta e spostata sulla leva (2), e l'accesso preventivo è fornito attraverso il portello di accesso (3).

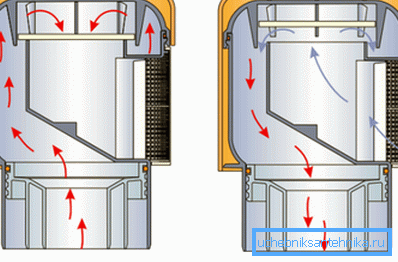

• Quando l'acqua viene scaricata nel sistema, si forma un vuoto d'aria, che comporta vari rumori estranei.. Per ripristinare la pressione nella condotta, viene montata una valvola di scarico, con una differenza di pressione all'interno e all'esterno della valvola che si apre leggermente, consentendo all'aria della stanza di riempire il suo deficit nel sistema.

Nota. Come misura decorativa, in entrambi gli edifici residenziali e industriali, spesso assemblano un condotto per un tubo di fogna. Ma in quei luoghi in cui la pipeline ha revisioni o rubinetti, la scatola deve essere dotata di porte o pareti rimovibili per garantire libero accesso al sistema.

Serbatoio settico

Uno dei componenti importanti delle apparecchiature del sistema fognario è un impianto di trattamento delle acque reflue, che nella versione domestica sembra una fossa settica per il trattamento delle acque reflue. Un tale dispositivo può essere acquistato nel negozio - lì l'intera struttura è in plastica e può avere una biofiltrazione profonda - infatti, dopo questa pulizia, l'acqua è adatta al consumo di cibo.

Ma anche questi dispositivi nelle trame dei paesi sono costruiti con le loro stesse mani, usando per questo scopo botti metalliche o anelli di cemento, ma in questo caso, di solito avviene la depurazione del suolo delle acque reflue.

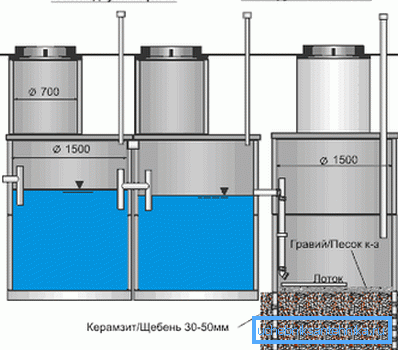

Stabilire cerchi fognari per una fossa settica, di regola, ad una certa distanza da fonti d'acqua (pozzi, serbatoi), strutture architettoniche, alberi e cespugli. Il liquido qui subisce tre fasi di purificazione - gli elementi più pesanti si insediano nel primo pozzo, nel secondo - quelli che sono scivolati attraverso il primo e nel terzo stanno già subendo la purificazione del suolo.

Sabbia e pietrisco vengono versati nella terza vasca sul fondo come un tampone di filtrazione.

conclusione

Quando installi il sistema, non dovrai usare tutte le apparecchiature per le acque reflue che leggi in questo articolo - qui usi il principio di quantum satis (purché sia ​​necessario). Inoltre, molto dipende dalla distanza e dalla potenza dell'intero sistema.
