Qual è la pendenza del tubo di fogna dovrebbe essere
Quando si ripara un appartamento, si costruisce la propria casa, i nuovi sistemi di ingegneria vengono sostituiti o posati, compresi i sistemi fognari. Un semplice, a prima vista, un approccio errato può interferire con il funzionamento del sistema di smaltimento delle acque reflue. Molti riparatori e proprietari di case non sanno quale dovrebbe essere la pendenza della fogna nell'appartamento e nella casa privata, e assemblarla in base alla propria intuizione. In questo articolo diremo circa l'angolo di inclinazione del tubo di fogna secondo SNIP.
Evitare errori

È molto importante stabilire la corretta pendenza dei condotti fognari in modo che tutti gli scarichi e i rifiuti per gravità raggiungano il luogo di loro smaltimento. Un aumento insufficiente del livello di entrata nel sistema rispetto alla produzione può portare a un ritardo dei componenti solidi e pesanti nella tubazione.

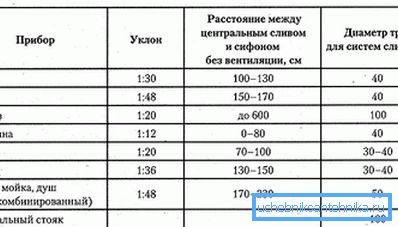

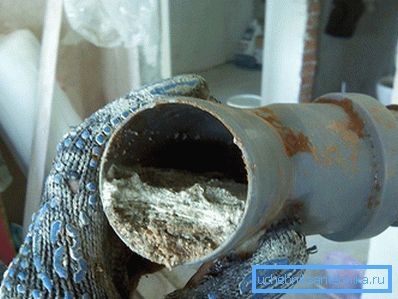

I depositi di grasso sulle pareti contribuiranno all'ostruzione. Se i tubi sono fortemente inclinati, la frazione liquida uscirà troppo rapidamente, lasciando particelle pesanti sul fondo dei tubi. Come risultato dell'accumulo graduale, si verificherà il blocco. Inoltre, il flusso rapido di liquido creerà una sovrapressione, che porterà alla comparsa di un'onda d'aria con il rilascio di un odore sgradevole. Le sezioni della rete fognaria sono raccomandate per essere semplici, questo è importante perché nei luoghi in cui si trovano gli angoli, si verifica spesso la congestione.
I parametri e i requisiti per la rete di drenaggio all'interno e all'esterno dei locali differiscono. Sono regolati dai regolamenti pertinenti - regolamenti di costruzione.
Semplici modi per calcolare l'angolo

Nelle sottosezioni successive di questo articolo, vengono fornite tutte le formule e i valori necessari per i calcoli rigorosi. Saranno necessari nei casi in cui è prevista la costruzione di un sito industriale o in cui verrà effettuata un'ispezione da parte dei relativi servizi per la messa in servizio. A casa, basta ricordare alcune semplici regole. Per un tubo di fognatura con un diametro di 110 mm ci dovrebbe essere una pendenza di 2 cm per metro, e per un tubo di 50 mm dovrebbe essere 3 cm per 1 m. Che cosa dicono queste cifre? Ciò significa che se si disegna una linea lungo l'asse centrale del tubo e si misura la distanza dalla superficie da esso, allora all'inizio sarà 2 o 3 cm più grande rispetto alla fine.

Per tenere conto di queste sfumature, ci sono diverse soluzioni:

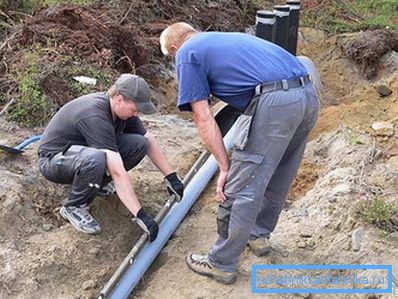

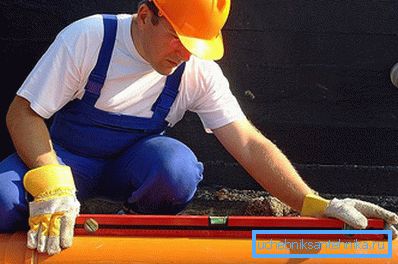

- Una linea retta con una lunghezza di 1 m viene disegnata sul muro o su un'altra superficie verticale con l'aiuto di un livello di edificio.Da uno dei bordi del segmento, si deposita verso l'alto di 2 o 3 cm. Ora questo punto è collegato all'altra estremità della linea disegnata. Nuova linea e corrisponderà alla pendenza richiesta. Un livello è collegato ad esso e viene fatto un segno nel punto in cui la bolla ha deviato. Sull'etichetta marcata sarà possibile fornire l'angolo richiesto.

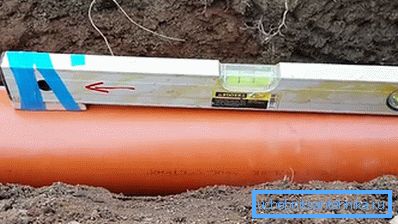

- Puoi fare l'altro modo. Per fare ciò, hai bisogno di un metro. Prendiamo un piccolo pezzo di cartone e lo fissiamo dal basso all'estremità dello strumento con del nastro o del nastro. Questo dovrebbe essere fatto in modo che la barra fosse spessa 2 o 3 cm, tutto dipende dalla posa del tubo. Il livello successivo viene applicato al tubo. La parte senza rivestimento deve essere a filo con il lato del tubo, che dovrebbe essere più alto nel piano. Ora il tubo si alza fino a quando la bolla si ferma esattamente nel mezzo.
- Se la lunghezza della sezione del tubo lo consente, è possibile utilizzare il livello dell'acqua del misuratore. Due palloni sono solitamente contrassegnati da una scala. Inizialmente, il tubo è impostato in modo che i valori sulle etichette siano gli stessi, quando il livello si calma, un'estremità del tubo viene sollevata in modo che l'acqua passi 2 o 3 cm. Se il livello è 50 cm, lo spessore della barra si dimezza.
- In presenza di un livello laser, è possibile proiettare una linea e rifiutarla al valore desiderato. Concentrandoti su di esso puoi fornire il pregiudizio necessario.
- Nel caso in cui il tubo sarà incorporato nella grondaia, verrà tracciata una linea, come nel caso della marcatura di livello. Viene disegnato per la lunghezza richiesta e viene eseguita una rientranza.
Di solito è sufficiente impostare il primo segmento con una lunghezza di un metro, tutto il resto è montato a filo con il primo. Se si seleziona un angolo per un tubo di 2 m, il valore della pendenza dovrebbe essere raddoppiato.
Regolamentazione per liquami domestici

Quando si progetta un sistema fognario all'interno di un'abitazione (casa), è necessario soddisfare i requisiti stabiliti dal paragrafo 8.3.2 del Codice delle Regole SP 30.13330.2012 "Approvvigionamento idrico interno e fognatura degli edifici. Versione aggiornata di SNiP 2.04.01-85 * ".
Il calcolo delle condotte fognarie non in pressione viene effettuato dalle condizioni della velocità di flusso minima di 0,7 m / se il riempimento della condotta con 0,3. Il calcolo deve soddisfare la condizione:
dove:
- K = 0,5 - per condotte che utilizzano tubi fatti di materiali polimerici;
- K = 0,6 - per condotte di altri materiali;
- V velocità del fluido m / s;
- d è il diametro della condotta mm;
- h- riempimento della condotta (altezza del livello del liquido nel tubo), mm;
Va notato che dal 2013 questo regolamento ha modificato le condizioni per l'accettazione della pendenza del gasdotto, che sono state stabilite in SNiP 2.04.01.85 *. Al fine di scoprire quale dovrebbe essere la pendenza del tubo di scarico in un appartamento, poiché è impossibile eseguire un calcolo della velocità a causa di un flusso insufficiente di acque reflue, calcolare la pendenza minima della tubazione in base al diametro del rapporto 1 / D.
dove: D è il diametro esterno della tubazione in mm.
Regole di calcolo

Per le aree rispetto alle quali non è possibile determinare la velocità di movimento dell'effluente, deve essere soddisfatta la condizione di flusso libero dell'effluente liquido attraverso le tubazioni. La pendenza del sistema fognario interno viene calcolata in base al diametro della tubazione 1 / D.

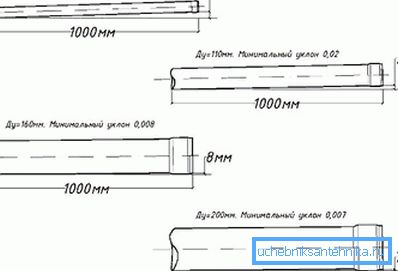

Tubi con un diametro di 40-50 mm devono essere posati con una pendenza minima di 0,02 e con un diametro di 85 e 110 mm - con una pendenza di 0,01.
Secondo il SNiP 2.04.01.85 precedentemente valido, i valori di pendenza sono stati stabiliti per tubazioni con un diametro di 40-50 mm - 0,03 e per i diametri 85 e 110 - 0,02.
La pendenza minima dei tubi delle acque reflue nella joint venture calcolata per i sistemi di acque reflue interne è inferiore alla pendenza stabilita delle condotte per SNiP.

Secondo la nuova joint venture, non ci sono restrizioni sulla pendenza massima dei gasdotti, sebbene tale requisito sia stato esplicitato nel SNiP. La pendenza non deve superare il valore di 0,15 (ad eccezione dei rami da strumenti lunghi fino a 1,5 m).
Le unità di inclinazione dei tubi di scarico sono specificate in mm. Una pendenza di 0,02 significa che la condotta viene abbassata di 20 mm su una sezione di 1000 mm di lunghezza. Conoscendo questo rapporto, è possibile calcolare lo spostamento verticale minimo per una condotta di qualsiasi lunghezza.
Gli esperti non misurano l'angolo di inclinazione del tubo della fogna in gradi, sebbene questa misura sia più familiare e comprensibile per molti. Misurare lo spostamento del tubo nel piano verticale fornisce un risultato più accurato rispetto alla determinazione dell'angolo in gradi. L'errore minimo porterà a squilibrio dell'intero sistema fognario, ci sarà la congestione, gli ingorghi e la pulizia costante dei tubi sarà richiesta.
Standard per acque reflue esterne

La pendenza della condotta per acque di scarico esterne è diversa dalla pendenza minima del sistema di drenaggio interno. Requisiti per acque di scarico esterne stabilite dal Codice delle Regole SP 32.13330.2012 "Fognature. Reti esterne e strutture. Edizione aggiornata di SNiP 2.04.03-85 "
Per un efficace funzionamento del sistema fognario, la velocità di movimento delle acque reflue è determinata anche dal grado di riempimento dei tubi. La pendenza minima della rete fognaria è stata determinata dalle condizioni della portata minima delle acque reflue. La pendenza dipende dal diametro del tubo. Il passo minimo delle condotte per tutti i sistemi fognari dovrebbe essere preso per le tubazioni:
- con un diametro di 150 mm - 0,8 cm al metro;
- diametro 200 mm - 0,7 cm al metro.
Le condizioni delle acque reflue a terra possono variare, quindi per alcune parti della rete è consentito accettare pendenze per tubi con diametro: 200 mm - 0,5 cm per metro; 150 mm - 0,7 cm al metro.
Con tutte le informazioni, puoi fare un'installazione di alta qualità. In futuro ciò faciliterà enormemente la manutenzione dell'intero sistema.
