Rete fognaria in un grattacielo: le caratteristiche

Il sistema fognario in un grattacielo ha una serie di caratteristiche principalmente a causa del fatto che il sistema è molto più complicato rispetto a una casa privata e deve affrontare carichi piuttosto grandi durante il funzionamento. Per comprendere tutte le caratteristiche della struttura, è necessario conoscere i principi di base su cui è stato creato e per rappresentare a quale funzione è destinato ogni elemento.

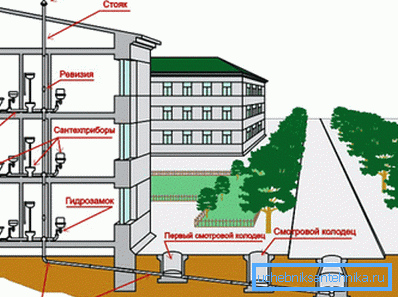

Ecco come appare il sistema generale in una forma semplificata, come puoi vedere, non c'è nulla di complicato in esso.

Requisiti di sistema

Immediatamente vale la pena notare che le organizzazioni di progettazione che compongono il layout del sistema, nel loro lavoro sono guidate dalle numerose regole stabilite nel relativo SNiP e GOST. Pertanto, non vale la pena di fare questa parte del lavoro con le proprie mani, poiché anche il sistema di fognatura più semplice nell'edificio di cinque piani è in realtà molto più complicato di quanto sembri a prima vista.

I seguenti requisiti sono imposti a tutte le strutture di questo tipo, senza eccezioni:

Diametri delle tubazioni ottimali Per il miglior funzionamento, è necessario calcolare tutte le dimensioni, dipende in gran parte da quanto bene l'acqua di scarico sarà scaricata e quanto resistente sarà la costruzione ai blocchi.
L'uso di materiali e componenti di qualità Se precedentemente utilizzati prodotti in ghisa, oggi la plastica occupa la posizione di leader a causa di una serie di vantaggi: peso molto basso degli elementi, resistenza ai blocchi dovuti a pareti lisce, facilità di installazione e lunga durata
Conformità alle normative Ci sono molti requisiti per la posizione degli elementi, il loro fissaggio e la distanza dalle pareti. Qualsiasi violazione può portare al fatto che le autorità di regolamentazione semplicemente non accettano l'oggetto, il che si tradurrà in costi aggiuntivi per la modifica del sistema in conformità con i requisiti
Affidabilità e durata Il design dovrebbe essere il più affidabile e conveniente possibile per la manutenzione, in modo che in caso di situazioni di emergenza risolva rapidamente il problema, perché qualsiasi malfunzionamento è irto di allagamenti di più appartamenti contemporaneamente, e talvolta persino interi piani.

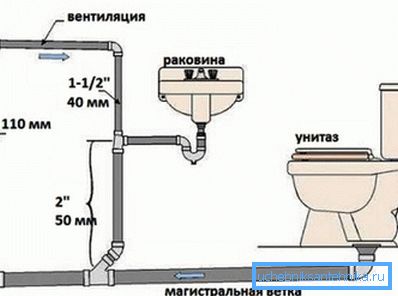

Ogni stanza nella casa in cui c'è un sistema fognario è progettata separatamente.

Panoramica dei principali componenti del sistema

Lo schema di depurazione di un edificio a più piani è molto più complicato che in un edificio privato, e ogni parte è molto importante, e in seguito qualsiasi mancanza si trasforma in grandi problemi. A questo proposito, è importante conoscere alcuni fattori che influenzano direttamente la qualità del lavoro dell'intero sistema fognario.

alzata

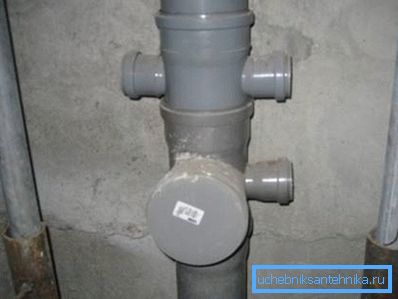

La parte principale della costruzione, senza la quale la posa di acque reflue in grattacieli è impossibile

La colonna montante della fogna di un edificio a più piani è soggetta ai carichi più gravi, ed è questa parte del sistema che è fondamentale.

La posizione delle parti rimanenti è determinata in modo preciso in base alla posizione dell'autostrada principale, quindi la revisione deve iniziare con essa:

  • La posizione dei riser, il loro diametro e il materiale di fabbricazione sono determinati in fase di progettazione. Tutto il lavoro inizia con lo studio del progetto e in accordo con esso.

Fai attenzione! Non è possibile consentire il passaggio del montante attraverso il soggiorno o vicino a loro, perché anche il sistema correttamente assemblato ha un livello di rumore sufficientemente significativo, che creerà costantemente disagio a tutti i residenti.

  • Innanzitutto, viene eseguita la marcatura della futura posizione della struttura, può essere posizionata sia all'interno delle pareti (quindi sarà necessaria la stroboscopia) sia all'esterno, in questo caso il tubo è esposto con una certa rientranza dalla superficie.
  • Se l'installazione è rientrata dalla superficie, è necessario fissare i morsetti che fisseranno la struttura, per questo i fori per i tasselli, forniti con l'apparecchio, sono praticati nelle piastre. È importante controllare la verticalità della posizione delle pinze per eseguire rapidamente e facilmente le regolazioni necessarie, utilizzando viti prigioniere.

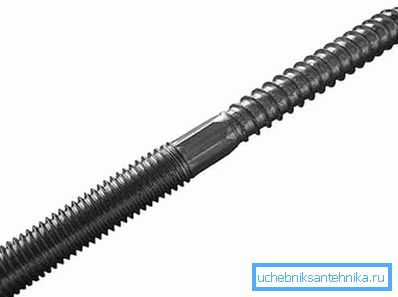

Nella foto: la vite prigioniera è specificamente progettata per la regolazione rapida della posizione dei morsetti di fissaggio per le tubature fognarie
  • La prossima è l'installazione del riser, il lavoro inizia dal basso, mentre dopo l'installazione di ogni elemento la sua posizione è controllata dal livello di costruzione, la posizione deve essere rigorosamente verticale senza deviazioni.

Ricordate! Il diametro dell'effluente principale dovrebbe essere lo stesso per tutta la sua lunghezza, questo garantisce che non si verifichino blocchi in luoghi di spessore variabile, dal momento che sono le aree più pericolose.

  • Per la ventilazione, i tubi di scarico sono disegnati sul tetto., che dovrebbe trovarsi a una distanza di almeno 4 metri da finestre e balconi aperti.

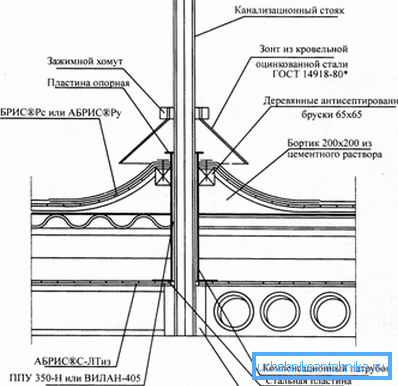

L'uscita del tubo sul tetto deve essere adeguatamente protetta dalle perdite durante le precipitazioni.

Vale la pena notare che il dispositivo di scarico delle acque piovane in un edificio a più piani è raramente realizzato oggi attraverso i riser a causa del fatto che durante le precipitazioni i residenti sono disturbati da rumori estranei provenienti dall'acqua. Pertanto, il più delle volte nelle case moderne è un sistema di sfioratore separato.

Acque reflue in appartamenti

Questa parte è molto simile al sistema nelle case private.

Durante la progettazione e l'installazione, è necessario ricordare diverse regole importanti che garantiscono il funzionamento più lungo possibile senza blocchi, è necessario capire come è organizzato il sistema fognario e quali indicatori sono più importanti:

  • Per un funzionamento regolare, è necessario che tutti i tubi convergano sul montante con una pendenza da 3 a 5 gradi, mentre è importante che la figura sia la stessa dall'inizio alla fine. Pertanto, è necessario impostare con cura la posizione di tutti gli elementi prima che siano fissi e fissati. La distorsione irregolare può essere una causa di blocco, che sarà molto difficile da rimuovere.

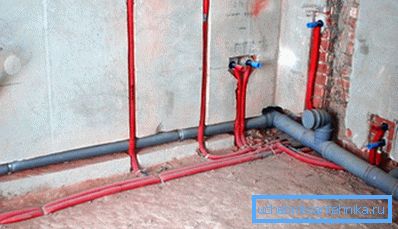

La pendenza dovrebbe essere uniforme per tutta la lunghezza
  • È meglio creare un sistema in cui la tubazione andrà dalla cucina attraverso il bagno o il bagno al montante senza curve e rami. Minore è la curvatura del tubo, minore è la probabilità di blocchi e depositi sui muri.Le istruzioni per eseguire il lavoro sono semplici: il minor numero possibile di svolte e il più uniforme pendenza possibile.
  • Non dimenticare la necessità di lasciare i nodi di revisione per pulire il sistema in caso di problemi. Vale la pena ricordare che, secondo le statistiche, la più problematica è l'area dal lavello della cucina al bagno. È inoltre importante lasciare il portello di ispezione sul montante, altrimenti sarà impossibile rimuovere il blocco della fogna senza danneggiare il tubo.
È meglio usare tubi e raccordi in plastica, il loro prezzo è abbastanza democratico e il processo di installazione è molto semplice - puoi farcela da solo

conclusione

Solo l'implementazione di tutte le raccomandazioni dei documenti normativi garantisce un buon risultato, poiché i sistemi di fognatura e il loro corretto funzionamento dipendono in gran parte dall'installazione di alta qualità. Il video in questo articolo aiuterà a capire meglio l'argomento.
