Scolo del water: design, riparazione, sostituzione

Il meccanismo di drenaggio per il water è un design multicomponente che si trova all'interno del serbatoio. Il funzionamento di questo nodo determina direttamente la comodità con cui useremo il dispositivo e il modo in cui verrà eseguito lo scarico.

I meccanismi moderni sono di solito realizzati con un adeguato margine di sicurezza, ma a volte hanno ancora bisogno di riparazioni e sostituzioni. E così che possiamo svolgere questo compito con le nostre mani al giusto livello di qualità, vale la pena di capire prima i principi generali del funzionamento del sistema.

Drain design

Principio di funzionamento

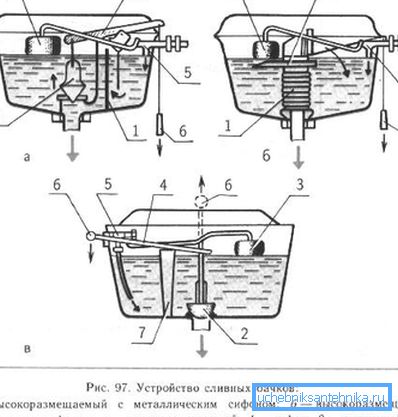

Il serbatoio di scarico in una moderna tazza del water è un contenitore all'interno del quale c'è un meccanismo semplice.

Questo nodo è responsabile del flusso misurato dell'acqua e funziona in modalità automatica:

• L'acqua dalla tubazione attraverso il tubo entra nel serbatoio attraverso la valvola di riempimento.
• Riempendo gradualmente il serbatoio, il fluido agisce sui dispositivi di controllo (ne parleremo in seguito), che, raggiungendo un certo livello, porta al blocco della valvola di riempimento.
• Quando si preme il pulsante sul coperchio del serbatoio, si apre la seconda valvola: lo scarico. L'acqua esce dal serbatoio e la valvola di riempimento si riapre.

Tale azione alternativa delle valvole è molto comoda: non è necessario garantire che il serbatoio sia costantemente riempito o che il liquido non trabocchi. Naturalmente, per garantire un funzionamento regolare, tutte le parti del sistema devono funzionare correttamente.

Elementi principali

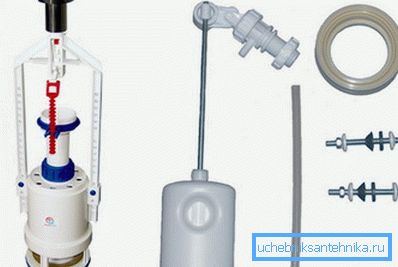

Il meccanismo per una cassetta di toilette può avere una configurazione molto diversa, ma in ogni caso include tre elementi:

• Valvola per riempire il serbatoio.
• Galleggiante per regolare il livello dell'acqua.
• Sistema di troppopieno (valvola di scarico).

Fai attenzione! Le istruzioni per il meccanismo di risciacquo per una tazza del water contengono solitamente un disegno delle valvole con l'indicazione della dimensione e della configurazione di questi elementi e delle parti ausiliarie. Questo documento ci fornirà un'assistenza preziosa nell'effettuare riparazioni.

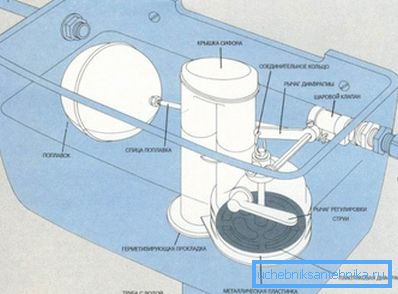

Queste parti interagiscono come segue:

• La valvola di riempimento è un ugello, integrato nella parete inferiore o laterale del serbatoio di scarico. All'esterno, una filettatura viene tagliata nel tubo di derivazione, al quale viene fissato un tubo con acqua fredda con un dado di fissaggio o altro raccordo.
• Sul lato interno della valvola è situato il meccanismo di bloccaggio collegato al bilanciere.. Il galleggiante è fissato all'altra estremità del bilanciere: un serbatoio di plastica che si alza mentre il livello dell'acqua sale.
• Quando il galleggiante viene abbassato, la valvola di ingresso si apre. Quando il galleggiante viene sollevato, il giogo si sposta gradualmente e, al raggiungimento di un certo livello, blocca il meccanismo di bloccaggio che interrompe il flusso dell'acqua.
• Separatamente, c'è un meccanismo di scarico, che premendo un pulsante si apre un foro sul fondo del serbatoio. L'acqua, entrando nella tazza del gabinetto ad alta velocità, scarica il suo contenuto nella fogna.

Fai attenzione! I modelli moderni sono dotati di un doppio sistema di scarico: premendo un pulsante, rilasciamo tutta l'acqua, premendo l'altro - solo una parte di esso.

• La valvola di scarico è solitamente dotata di un cosiddetto troppopieno.. Questo nodo ci assicura contro il serbatoio in eccesso: se il meccanismo di blocco per un motivo o per un altro non funziona, l'acqua non fuoriesce, ma entra semplicemente nella fogna attraverso il lembo inferiore leggermente aperto.

Nonostante l'apparente complessità, la riparazione del meccanismo di drenaggio del bagno può persino essere eseguita da un principiante. Per fare ciò, è necessario comprendere le caratteristiche della struttura installata e acquistare la parte appropriata per la sostituzione. Bene, in modo da non perdersi in situazioni tipiche, di seguito vi presentiamo alcuni consigli utili.

Riparazione e manutenzione

Risoluzione dei problemi

In questa sezione spiegheremo come riparare il meccanismo di scarico nella toilette. Di norma, la riparazione non causa particolari difficoltà, tuttavia in alcuni casi è necessario eseguire una sostituzione completa dei raccordi di scarico.

Se il problema è locale, devi agire secondo uno schema semplice:

Meccanismo di sostituzione

Se il meccanismo di scarico è rotto nella toilette (cioè, i metodi descritti non aiutano più), allora può sempre essere sostituito.

Lo facciamo in questo modo:

• Acquisiamo raccordi di scarico dello stesso modello, come stabilito da voi. Qui, una corrispondenza esatta è molto importante, poiché anche le più piccole differenze di dimensioni possono portare all'inoperabilità del meccanismo.
• Prima di sostituire il meccanismo di scarico nella toilette, chiudere l'acqua e svuotare il serbatoio.
• Rimuovere il coperchio dal serbatoio, dopo aver svitato il pulsante di scarico.
• Quindi scollegare tutti i tubi e smontare l'interno della valvola.
• Il fondo svita i bulloni che fissano il serbatoio alla base.

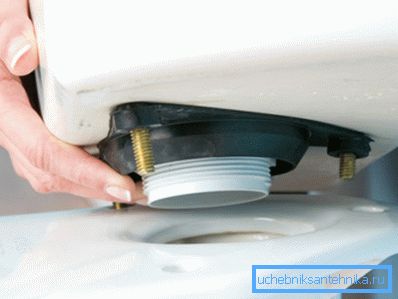

• Rimuovere il serbatoio e quindi rimuovere da esso la parte inferiore del meccanismo di scarico.

Fai attenzione! Puoi cogliere l'occasione per pulire le superfici interne del water, a cui è molto difficile accedere quando assemblate.

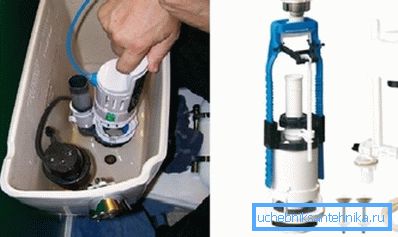

• Quindi, nel foro lasciato libero, installare nuove parti.
• Restituiamo il serbatoio in posizione, riparandolo con l'aiuto degli stessi bulloni. Se il dispositivo di fissaggio durante l'operazione è arrugginito, deve essere sostituito.
• Continuiamo l'assemblaggio del meccanismo e, dopo il suo completamento, colleghiamo le gru di alimentazione.

Quindi, servire l'acqua, assicurandosi che non ci siano perdite. Il primo scarico viene eseguito con il coperchio rimosso per verificare il funzionamento del sistema.

Se tutto è in ordine, restituiamo il coperchio al suo posto e lo aggiustiamo con il pulsante.

conclusione

La sostituzione completa del meccanismo di scarico nella cassetta del WC è richiesta relativamente raramente: nella maggior parte dei casi, è possibile ripristinare le prestazioni correggendo una o più parti. Ma anche se il sistema è completamente fuori uso, un idraulico inesperto può anche ripararlo.

Il video in questo articolo contiene consigli più dettagliati su questo argomento, quindi i neofiti meritano sicuramente di essere esplorati.
