Serbatoio di espansione per il riscaldamento: tipi di

Per il normale funzionamento dell'impianto di riscaldamento, non sono necessari solo la caldaia, i tubi e i radiatori. Un ruolo minore è giocato dall'equipaggiamento supplementare: valvole pneumatiche, termostati, valvole e così via. Sono importanti anche i serbatoi di espansione per il riscaldamento, grazie ai quali viene mantenuta la pressione del fluido richiesta nelle tubazioni e viene rimosso l'eccesso d'aria. Sul perché questo elemento del sistema è necessario, su come scegliere un modello adatto e installarlo da soli, continua a leggere.

Tipi di attrezzature

La scelta di questa unità deve iniziare con la considerazione dei modelli esistenti sul mercato.

Le moderne tecnologie di disposizione dei sistemi di riscaldamento prevedono che il vaso di espansione nell'impianto di riscaldamento possa essere:

• tipo aperto - è un serbatoio non pressurizzato, dove in qualsiasi momento è possibile versare il liquido refrigerante usato, se necessario;
• tipo chiuso (membrana) - Serbatoio ermetico diviso da un divisorio flessibile: su un lato del quale c'è un refrigerante, dall'altro - aria pompata o gas speciale.

aperto

I vantaggi di questo tipo di apparecchiatura nella sua facilità di installazione e manutenzione. Un serbatoio di espansione aperto per il riscaldamento non richiede la disposizione dei rubinetti, una membrana di separazione e una copertura ermetica che protegge l'interno dalla penetrazione dell'aria.

Il risarcimento delle perdite del liquido di raffreddamento, inevitabile in questo caso, viene effettuato nel modo più semplice possibile: è necessario versare acqua fino al livello richiesto con una benna normale. Sebbene molti modelli abbiano un ingresso per collegare l'impianto idraulico.

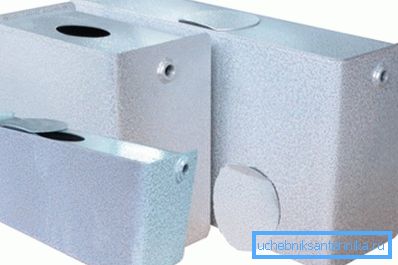

La forma della capacità non ha importanza. Può trattarsi di una scatola metallica piatta o di una canna, il cui volume è sufficiente per accogliere il vettore di calore spostato dal riscaldamento.

Nonostante il prezzo di tale soluzione sia minimo, il vaso di espansione aperto dell'impianto di riscaldamento presenta diversi inconvenienti significativi:

• la necessità di un monitoraggio continuo del livello dell'acqua nel serbatoio e il suo rabbocco;

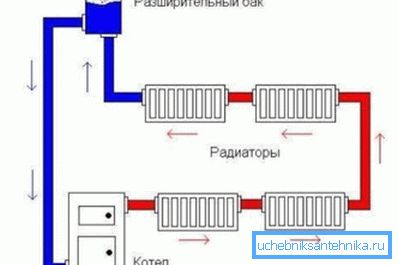

• Difficoltà nella scelta di un luogo per l'installazione (le istruzioni di installazione richiedono il suo posizionamento nel punto più alto, il che è molto difficile se la casa non ha una mansarda);
• bassa pressione del refrigerante nei radiatori e nei tubi di riscaldamento;
• corrosione del metallo - tubi, serbatoi, radiatori e così via;
• la necessità di isolamento - in alcuni casi, il liquido di raffreddamento può congelare (soprattutto se la soffitta della casa non è adeguatamente isolata).

Suggerimento: Dopo aver esaminato gli svantaggi elencati, chiediti: hai bisogno di un tale serbatoio? Nella maggior parte dei casi, è meglio spendere un po 'di più e acquistare un'unità più avanzata. È un po 'più costoso, ma i benefici non ti renderanno deluso nella decisione presa.

sigillato

Qui considereremo il serbatoio di espansione della membrana in modo più dettagliato: potrebbe non essere necessario per il sistema di riscaldamento di tipo gravitazionale (sebbene questa affermazione sia discutibile), ma la rete climatica con circolazione forzata del trasportatore di calore di solito richiede l'installazione di questa particolare apparecchiatura.

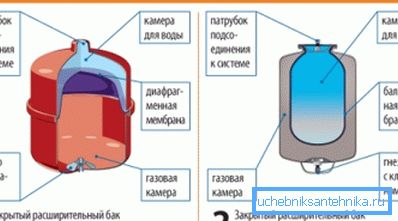

Il vaso di espansione sigillato dell'impianto di riscaldamento può essere di due tipi:

• con membrana in gomma alimentare - tali unità sono colorate in blu, costano meno, ma meno durevoli e durevoli (la membrana può rompersi se la pressione nel serbatoio di espansione del sistema di riscaldamento supera un certo livello);
• con diaframma di gomma tecnico - questi sono prodotti migliori, che sono coperti con vernice rossa (per distinguere i modelli tra di loro).

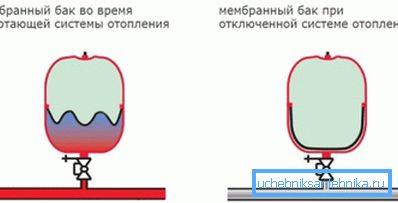

Il principio di funzionamento dei dispositivi è lo stesso ed estremamente semplice: all'aumentare della temperatura, il volume del refrigerante aumenta e l'eccesso fluisce nel serbatoio, comprimendo l'aria dietro la membrana e aumentandone la pressione. Mentre l'acqua si raffredda, avviene il contrario.

A seconda del metodo di fissaggio della membrana si distinguono:

• serbatoi con una partizione elastica rimovibile - in caso di danni può essere sostituito senza smontare il contenitore;
• serbatoi con una membrana fissa - in questo caso, dovrai cambiare l'intero serbatoio, che, tuttavia, costa molto meno rispetto alla versione precedente.

I serbatoi di espansione per impianti di riscaldamento dotati di una partizione flangiata (rimovibile) presentano diversi vantaggi:

• resistere a una pressione massima maggiore;
• può essere montato sia verticalmente che orizzontalmente;
• fornire l'opportunità di sostituire rapidamente la membrana in caso di rottura.

Suggerimento: Per evitare di danneggiare il setto, si raccomanda che all'avvio del riscaldamento, selezionare la modalità minima di funzionamento, quindi la pressione nel sistema aumenterà lentamente. È inoltre possibile installare una valvola con un manometro, attraverso cui viene scaricata l'aria in eccesso o l'acqua.

Suggerimenti per la scelta

Prima di scegliere un tipo particolare di serbatoio per l'installazione nell'impianto di riscaldamento, si consiglia di familiarizzare con gli aspetti positivi dell'utilizzo di un vaso di espansione sigillato.

È improbabile che dopo questo avrai dei dubbi:

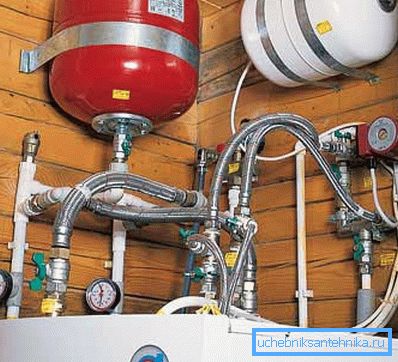

• non è necessario installarlo nella parte superiore della rete di riscaldamento, il che consente di risparmiare sull'acquisto e sulla posa dei tubi;
• un serbatoio con una membrana ha una dimensione inferiore rispetto a un serbatoio di tipo aperto;
• è esclusa la perdita di refrigerante dovuta all'evaporazione;
• le perdite di calore che sono inevitabili con contenitori aperti insufficientemente isolati sono ridotte al minimo;
• le parti metalliche del sistema di riscaldamento sono meglio protette dalla corrosione, poiché un serbatoio sigillato impedisce all'aria di entrare nelle tubazioni e nei radiatori;
• la presenza di un vaso di espansione chiuso consente di azionare il riscaldamento con una maggiore pressione del liquido di raffreddamento.

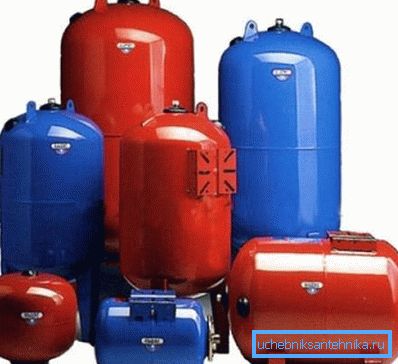

Suggerimento: Oltre alle caratteristiche del design, prestare attenzione al nome dello stabilimento di produzione che ha prodotto il vaso di espansione. La qualità dipende direttamente da questo. I prodotti più famosi dell'azienda Reflex, Zilmet, Aquasystem, Cimm. Questi serbatoi di espansione per il riscaldamento sono ben stabiliti nei sistemi di riscaldamento a gravità e nelle reti con organizzazione forzata della circolazione del fluido.

Processo di installazione

Selezionare un serbatoio di espansione per il riscaldamento e acquistarlo è solo metà della battaglia. È anche importante installare correttamente l'apparecchiatura. Da ciò dipende direttamente l'efficacia del suo lavoro e la sua durata.

La procedura di installazione è la seguente:

1. Assicurarsi che la temperatura ambiente sia superiore a 0 gradi Celsius. Altrimenti, il lavoro deve essere posticipato fino al riscaldamento.
2. Prima del completamento dell'installazione, fornire un rapido accesso alla valvola dell'aria. Ciò consentirà di regolare rapidamente la pressione nella parte superiore (gas) del serbatoio e prevenire la rottura della membrana.
3. Al termine dell'installazione, l'accesso alle valvole e alle valvole di drenaggio non deve essere ostruito da alcun oggetto.
4. Il serbatoio deve essere installato in modo che non venga applicata alcuna pressione sulla sua superficie esterna. In particolare, assicurarsi che i tubi di riscaldamento non tocchino le pareti del contenitore.
5. Si consiglia di installare una pressione addizionale per la regolazione del fluido. Aiuterà a sollevare il refrigerante in eccesso, prevenendo così la distruzione del serbatoio in caso di emergenza.
6. Il serbatoio deve essere montato su un segmento della tubazione che alimenta il refrigerante già raffreddato alla caldaia di riscaldamento. Tuttavia, non vicino all'ingresso di quest'ultimo.

conclusione

Il serbatoio di espansione, nonostante l'apparente insignificanza, è un elemento importante del sistema di riscaldamento. È proprio questo che impedisce la sua distruzione a causa di un aumento della pressione e impedisce la formazione di tappi per l'aria, che riducono l'efficienza del lavoro. Per ulteriori informazioni su altri elementi necessari del sistema climatico a casa, puoi imparare dal video qui sotto.
