Sifone per una cabina doccia: ginocchio, modelli di

15-08-2018
Rete fognaria

Quando tutti i lavori di riparazione in bagno sono terminati, è improbabile che qualcuno voglia controllare tutto e reinstallarlo di nuovo, tutte le parti e gli assemblaggi devono gestire completamente i loro compiti. Inoltre, il costo delle attrezzature era piuttosto grande.

Una delle condizioni di base per un funzionamento efficace e affidabile è la corretta connessione della rete idrica e lo scarico competente dei liquami nel sistema fognario. Oggi esamineremo in dettaglio come viene installato un sifone per una cabina doccia con coppa bassa o alta.

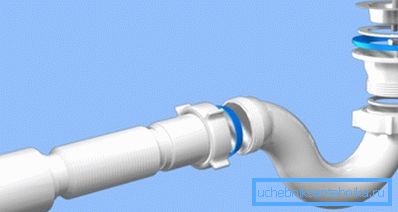

Il sifone per il vassoio del piatto doccia svolge due compiti: consente di organizzare lo scarico e impedisce l'ingresso nell'appartamento degli odori di fogna

Speriamo che dopo aver letto l'articolo non commettiate errori comuni durante l'installazione. Ma, prima di tutto, dovresti scoprire quali tipi di dati di dispositivi sanitari l'industria offre e quali caratteristiche hanno per capire come rimuovere il sifone da una cabina doccia di una certa costruzione.

A cosa serve il sifone di scarico?

Con questo dispositivo puoi risolvere due problemi:

  • drenare rapidamente l'acqua dalla padella;
  • evitare che gli odori sgradevoli entrino nel sistema fognario.

L'elemento principale per quest'ultimo caso è un segmento di tubo curvo, che deve essere richiesto. Così è dato per creare una sorta di sigillo d'acqua, grazie al liquido che rimane in esso.

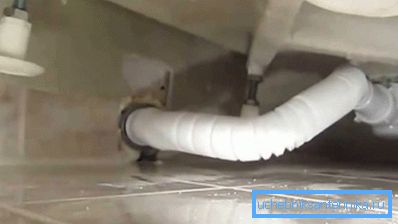

Nella foto - una parte del tubo di scarico è collegata al sifone, la seconda alla fognatura

Suggerimento: la configurazione del prodotto deve essere selezionata in base alla sua installazione.

Sifone per doccia per doccia

È fatto da un tubo sotto forma di una lettera S o U, che non consente all'acqua di lasciare completamente la sezione del tubo quando viene scaricata e grazie a ciò si forma una guarnizione idraulica. Poiché la parte curva è in realtà il punto più basso nel sistema di drenaggio del piano, i detriti si depositano qui più spesso, il che porta a blocchi. Pertanto, di solito in tali luoghi ci sono fori speciali per la pulizia. Il prezzo di tali dispositivi potrebbe essere piccolo, tutto dipende dal materiale.

Suggerimento: i modelli di sifoni per tubi più convenienti sono corrugati, che possono essere installati ovunque.

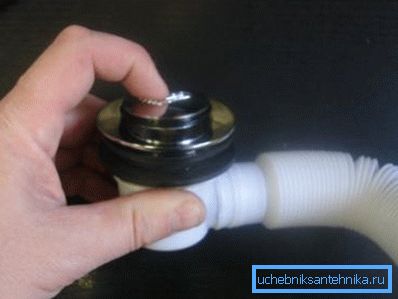

Sifone corrugato con valvola

Tra le caratteristiche aggiuntive di quest'ultimo, va rilevata la loro flessibilità, che consente di realizzare qualsiasi configurazione per la produzione di una tenuta idraulica. Dopo la piegatura, è sufficiente fissare la posizione risultante con il morsetto.

Un altro momento positivo dei dispositivi è solo un nodo di connessione, che si trova nel punto di contatto con lo scarico. Questo riduce la probabilità di perdite durante l'utilizzo.

Suggerimento: prima di sostituire il sifone sotto la doccia, si consiglia di spegnere l'acqua.

Degli svantaggi:

  • instabilità alle influenze e cadute di temperatura;
  • nelle pieghe delle ondulazioni si accumulano precipitazioni solide e detriti, che spesso portano a blocchi del sistema.

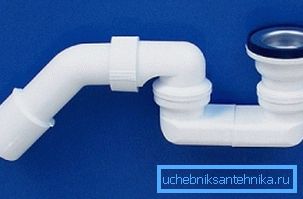

Sifone con guarnizione ad acqua

Scarico delle bottiglie

Il design di questi prodotti è rigido, in contrasto con la versione precedente. Ricorda la bottiglia, ed è per questo che è andato questo nome del sifone.

Il dispositivo standard è un cilindro che ha un tubo superiore e uno laterale:

  • il primo è collegato al foro di scarico del pallet;
  • il secondo drena nella fogna.

Si noti che l'uscita laterale deve essere sempre posizionata sopra il punto più basso del cilindro in modo che venga creata una trappola nella parte rimanente. Il vantaggio di questa unità di scarico è la velocità e la facilità della sua installazione e manutenzione, che puoi fare con le tue mani, anche senza avere le capacità di un idraulico.

Sifone bottiglia per box doccia

Scarico della scala

Questo sistema è montato direttamente nel foro del box doccia, attraverso il quale l'acqua entra nel sistema fognario. Di solito la loro altezza non supera gli 80-200 mm, anche se l'efficacia dipende da questo: più basso è lo scarico installato, migliore sarà il suo lavoro.

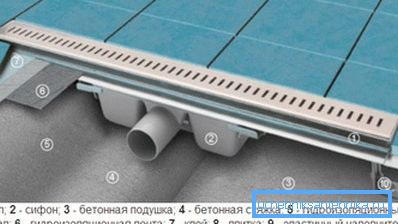

Che aspetto ha una scala di scarico?

Come è l'installazione della doccia di scarico

L'installazione di un sifone in generale non si differenzia dagli altri tipi di lavoro: è necessario rispettare le regole e eseguire costantemente le operazioni necessarie. In effetti, solo questo determinerà le prestazioni del sistema. Di seguito è riportata un'istruzione di processo:

Fase I - installazione del telaio e impostazione dell'angolo di flusso
  1. Determinare l'angolo di inclinazione dello scarico, tenendo conto della distanza dal foro di scarico nella padella all'ingresso della fogna.
  2. Capovolgere la padella e allacciare i perni che vengono con esso.
  3. Preparare gli elementi di potenza stringendo i limitatori e fissando i prigionieri fissi nella ferita.
  4. Fissare il sifone con il tubo flessibile nel foro del pallet.
  5. Regola l'installazione orizzontale della struttura risultante usando il livello dell'edificio.
  6. Installare la struttura metallica del pallet, considerando che deve essere di almeno 20 mm sopra il punto più basso del sifone stesso. In questo caso, sarà possibile ottenere un angolo di scarica di 5?, Che è abbastanza per il normale funzionamento del sistema.
Fase II - collegamento di scarico
  1. Lubrificare la rete, che viene installata nel foro di scarico del pallet con un sigillante in modo che sia meglio collegato con esso.
  2. Installare la guarnizione e avvitare il tee insieme.
  3. Collegare il sifone alla presa attraverso la guarnizione. Non dimenticarlo per eliminare le perdite.
  4. Inserire l'uscita nell'ingresso della rete fognaria, pre-lubrificarla con un sigillante e fissarla saldamente con un giunto per il collegamento delle tubazioni.

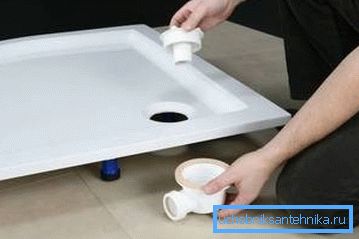

Sostituendo il sifone nella doccia con le mani su una padella bassa

Eseguire il test dell'acqua e controllare che non vi siano perdite. Determinare anche se si è formato un sigillo d'acqua nel tubo.

Suggerimento: se hai una doccia con un vassoio alto, potresti aver bisogno di un sistema di troppopieno. In questo caso, collegare l'overflow al sifone usando un tee.

conclusione

Installare un sifone per diversi tipi di vassoi per piatti doccia è facile. Avere solo pochi composti minimizza il lavoro. La cosa principale in questo caso è la stretta osservanza delle istruzioni del produttore e l'installazione delle guarnizioni. Il video in questo articolo fornirà l'opportunità di trovare ulteriori informazioni sull'argomento sopra.
