Sistema fognario all'interno e all'esterno dell'appartamento

Se vivete in un appartamento, userete senza dubbio i servizi del sistema di fognatura centrale urbano e, molto probabilmente, non pensate nemmeno alle caratteristiche delle sue funzioni da un punto di vista tecnico. E invano. Dopo tutto, la comprensione di come funzionano i liquami urbani porterà alla sua operazione più efficiente e ininterrotta.

Pertanto, in questo articolo ti forniremo tutte le informazioni necessarie per questo.

Sistema fognario nell'appartamento

Prima di tutto, vedremo come viene costruito il sistema di drenaggio entro i confini di un condominio, e solo allora, come è organizzato il sistema fognario in città.

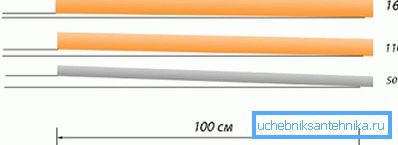

Corretta pendenza del tubo

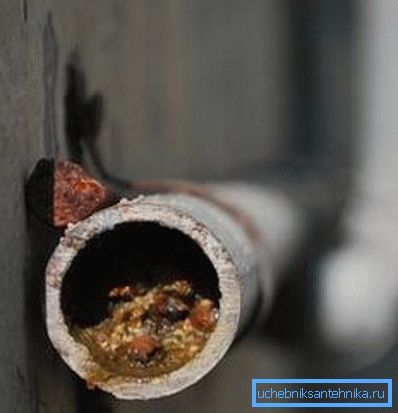

La pipeline è installata in modo tale da poter essere autopulizia, aiutata dalla corretta osservanza dell'angolo dei suoi elementi. Negli appartamenti per la sua realizzazione sono solitamente usati condotti di scarico con un diametro di 40-50 mm, e quindi per loro la pendenza ottimale è del 3%, ovvero di 3 cm per ogni metro di sistema. In caso contrario, saranno previsti i seguenti problemi:

In entrambi i casi, i proprietari di appartamenti dovranno affrontare blocchi tecnici nel sistema fognario, che possono essere eliminati solo sostituendo elementi installati in modo errato.

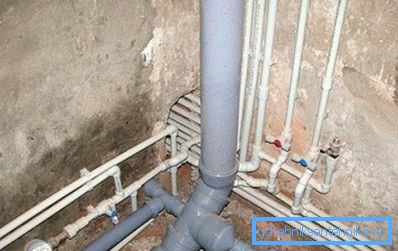

Connetti a un riser comune

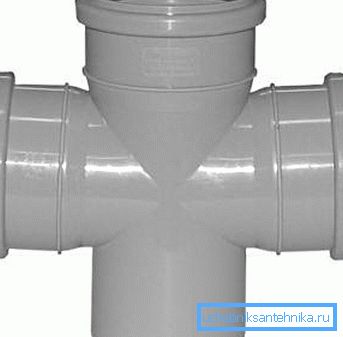

L'ingresso al sistema fognario generale dall'appartamento è solo uno e viene effettuato con l'aiuto di una croce speciale, che consente di collegare un tubo con un diametro di 100 mm e due tubi con un diametro di 50 mm, ma ne parliamo più in dettaglio.

istruzioni:

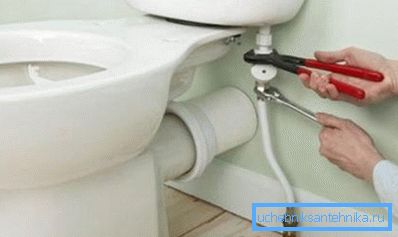

1. Un WC e un bidet sono collegati alla buca più grande.

1. Tutti gli altri elettrodomestici del bagno e della toilette, tra cui una lavatrice e un box doccia, sono collegati a uno degli ingressi di cinquanta millimetri.
2. Per il secondo - tutti i dispositivi da cucina, tra cui una lavastoviglie.

Altezza di installazione dei dispositivi sanitari

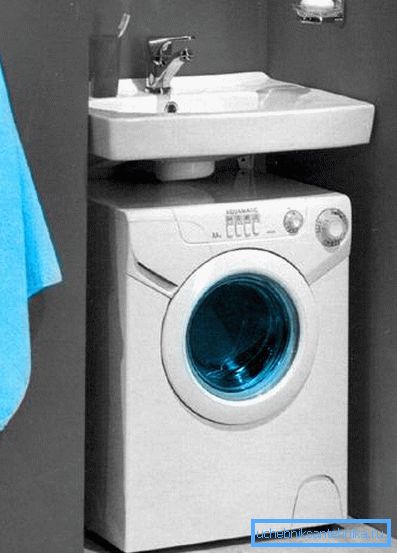

Poiché l'intera pipeline ha una certa pendenza nella direzione della linea principale, quindi, più l'apparecchiatura è collegata dal montante, più in alto dovrebbe essere sollevata. Le uniche eccezioni a questa regola sono le lavatrici e le lavastoviglie, poiché hanno le proprie pompe centrifughe, che spingono fuori il liquido pressurizzato e possono persino essere posizionate sotto l'ingresso della fogna comune.

Suggerimento: si consiglia di installare lavatrice e lavastoviglie nell'angolo più remoto. Questo ti permetterà di mettere l'attrezzatura che ha bisogno di un ascensore appropriato più vicino.

Selezione del tubo

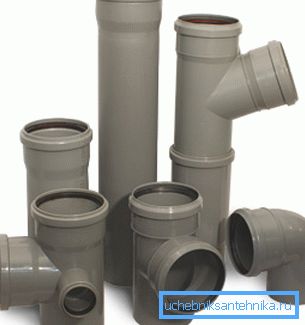

L'uso di prodotti in ghisa per creare una pipeline è stato a lungo obsoleto, a questo scopo vari tipi di rappresentanti polimerici sono molto più adatti: tubi in polipropilene, polietilene o polivinilcloruro.

Hanno i seguenti vantaggi:

• Prezzo ragionevole La plastica è sempre più economica del metallo.
• Resistenza all'umidità assoluta. Completamente senza processi di corrosione o decadimento.
• Piccolo peso Elimina il carico aggiuntivo sugli elementi di fissaggio.
• Funzionamento e gestione facili. Tutti gli elementi sono collegati a mano e facilmente abbreviati se necessario.

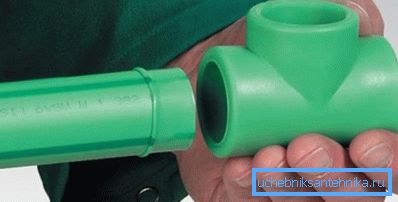

Suggerimento: quando si collega lo smusso e il giunto dopo aver effettuato l'attracco, tirare leggermente indietro il tubo di circa 15 mm. Quindi fornirai un intervallo di compensazione al momento dell'espansione termica del materiale. Nel caso opposto, i tubi possono inclinarsi quando l'acqua calda li attraversa, da cui fuoriuscirà il giunto.

• Capacità di dotare l'isolamento acustico. E il rumore del liquido che attraversa i tubi non ti disturberà giorno e notte.

Giunti angolari

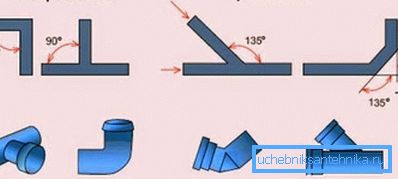

Qui tutto è abbastanza semplice: gli angoli retti sono le cause dei blocchi di fogna e rallentano il movimento delle acque reflue, quindi dovrebbero essere evitati. Con questo sarai perfettamente aiutato da prodotti piegati sotto 135 gradi.

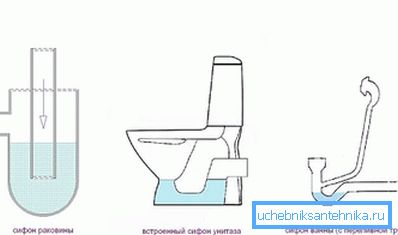

Trappole d'acqua

La rete fognaria trasuda odori sgradevoli che possono penetrare nei tubi e nel soggiorno. Per evitare che ciò accada, è necessario installare un sigillo d'acqua speciale su ogni scarico.

Nella toilette, ad esempio, esiste inizialmente una soluzione costruttiva, poiché un lavandino e una vasca da bagno sono installati sotto forma di sifoni. La presa d'acqua formata in tali dispositivi a causa della differenza nei livelli dell'altezza dei tubi di ingresso impedisce in modo affidabile l'ingresso di odori maleodoranti nell'appartamento.

Suggerimento: se lasci la tua casa per un lungo periodo, versa un po 'di olio di girasole nei sifoni. Il film formato sull'acqua nelle trappole impedirà la sua evaporazione durante la tua assenza. Altrimenti, puoi tornare in un posto maleodorante non molto buono.

Sistema fognario in città

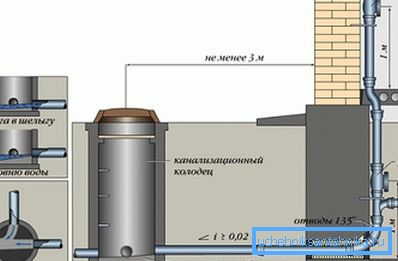

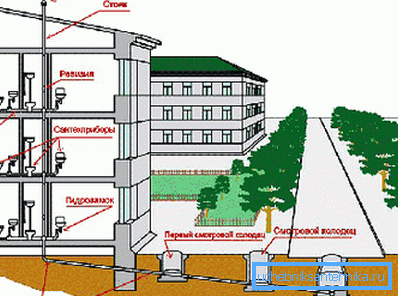

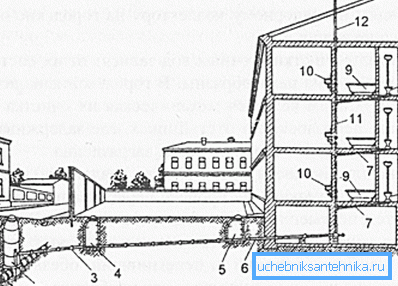

Diamo un'occhiata a come il sistema fognario guarda sulla scala di tutto il tuo grattacielo e la strada adiacente:

1. La strada principale. È l'acqua di scarico che andrà al suo trattamento, di cui parleremo più in dettaglio più avanti.
2. Città tecnica bene. Il dispositivo è dotato di fognature necessarie per l'implementazione della manutenzione e della riparazione dell'intero sistema.

1. Il ramo di collegamento tra il cantiere e i pozzi della città.
2. Collezionista tecnico cantiere. Unisce tutte le case del cortile in un'unica rete e, oltre all'accesso al sistema, consente anche di smussare gli angoli di svolta.
3. Ispezione bene. C'è ad ogni entrata separatamente.
4. Il sito che collega il riser con un tombino.
5. Condotte interne di appartamenti.
6. Servizi igienici.
7. Bath.
8. Lavaggio.
9. Riser.
10. Ventilazione delle fogne. È necessario assicurarsi che il sistema non accumuli aria scaricata, a causa della quale l'acqua nelle trappole evapora, che a sua volta porta alla penetrazione di odori sgradevoli nei soggiorni.

Acque reflue

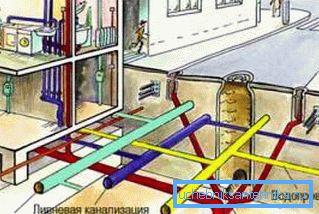

La rete urbana fognaria esterna alla casa, a seconda delle acque reflue che la immettono, può essere di due tipi:

Come puoi vedere, un sistema separato è molto più redditizio, dal momento che con esso non è necessario elaborare anche le precipitazioni.

Movimento in giro per la città

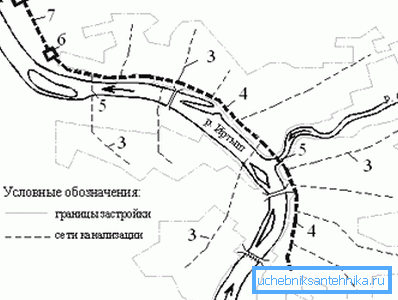

 Elementi della linea fognaria cittadina:

1. Sistemi di cantiere.
2. Pozzi di strada
3. Collettori distrettuali dotati di stazioni di pompaggio, poiché non è sempre possibile garantire una pendenza sufficiente del tubo per il movimento naturale delle acque reflue.
4. Ducker è anche capace di pompare liquami.
5. Stazione di pompaggio della città.

1. Parte suburbana del gasdotto.
2. Pulizia meccanica e biologica.
3. Rilascio ai serbatoi.

pulizia

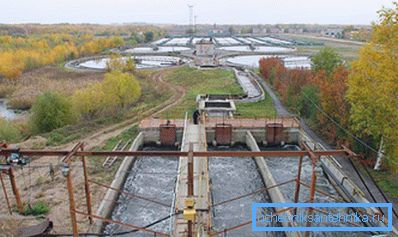

Possiamo distinguere le seguenti fasi principali di depurazione delle acque reflue che attraversano il sistema fognario cittadino:

1. meccanico. Griglie, trappole di sabbia e fosse settiche aiutano a intrappolare e separare i più grandi detriti insolubili.

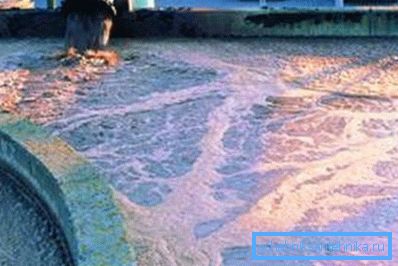

2. biologico. Viene effettuato a causa dell'azione dei microrganismi e può essere di due tipi:

Il metodo di pulizia artificiale ha i suoi svantaggi:

• consumo di elettricità;
• la necessità di manutenzione;
• alto costo di implementazione.

Ma non danneggia l'ambiente e non richiede vaste aree di terra, come nel caso del metodo naturale.

conclusione

Il sistema fognario della città parte dal lavandino, sul quale ci lavate le mani e finisce nel lago. E tutto questo modo colossale rende possibile l'insieme dei suoi elementi, che abbiamo considerato sopra.

Malfunzionamenti, installazione o funzionamento impropri di uno qualsiasi di essi possono causare incidenti minori o gravi. Pertanto, cercare di seguire tutte le regole per l'uso di acque reflue.

Il video in questo articolo ti fornirà ulteriori informazioni direttamente correlate ai materiali presentati. Il funzionamento ininterrotto del sistema di fognatura urbana inizia dal tuo appartamento.
