Sistema fognario in un condominio: dispositivo e metodi di

Quando si pianificano le riparazioni, che includono la sostituzione delle acque reflue, la connessione di dispositivi e apparecchiature aggiuntive o la riqualificazione, è necessario comprendere i principi di base del progetto di questo sistema. Senza una chiara comprensione dei principi del lavoro non è possibile evitare molti errori nel processo di installazione. E il costo di tali errori, di regola, è piuttosto alto, poiché l'unica possibilità di risolverlo è di rifare completamente l'intero layout.

Va notato che il sistema fognario in un condominio non sembra essere un sistema complesso. I suoi compiti sono semplici e intuitivi: trasportare le acque reflue dai punti di presa dell'acqua, che possono essere usati come lavabi, lavelli, lavatrici, vasche da bagno, ecc., Sul tubo di livello.

Fai attenzione! La principale complessità della condotta delle acque reflue è che le acque reflue devono essere trasportate per gravità, quindi il progetto deve tener conto di questa circostanza.

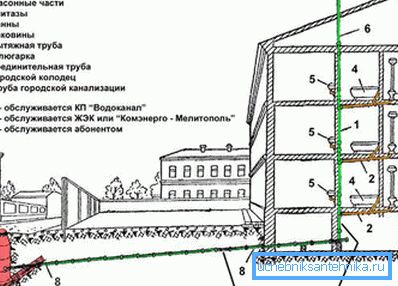

Condomini tipici condomini

Le case costruite secondo i disegni standard del secolo scorso di solito prevedono il posizionamento ravvicinato di un bagno e una cucina, quindi la tubazione delle fognature è la stessa in esse.

La distribuzione, di regola, viene effettuata nella seguente sequenza:

1. Sotto il lavandino in cucina, di norma, inizia il sistema;
2. Poi va in bagno;

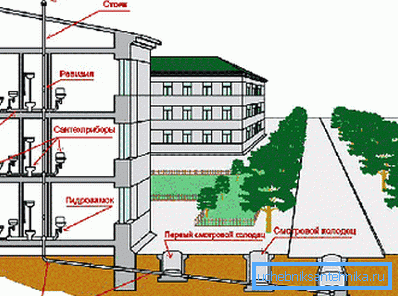

3. Toilette, dove è inserito nel montante centrale, passando attraverso tutti i piani dell'edificio.

Fai attenzione! Il montante deve essere dotato di un'uscita sul tetto per garantire la ventilazione del sistema.

L'installazione del sistema dovrebbe essere basata sui seguenti principi:

• Il compito principale del sistema è quello di trasportare le acque reflue dai dispositivi di ciascun appartamento a un montante comune.;
• Il lavoro del sistema si basa sul principio della deriva senza la necessità di creare ulteriore pressione.;

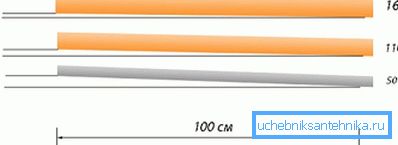

• Per organizzare il flusso gravitazionale, i tubi devono essere posizionati ad angolo;

Fai attenzione! L'angolo di inclinazione del gasdotto è regolato dalle norme e dai regolamenti per le acque reflue in un condominio.

• Il pendio deve essere mantenuto per tutta la condotta.. In assenza di una pendenza su alcune sezioni del sistema, in particolare nelle aree di svolta, spesso si forma l'ostruzione delle acque reflue in un condominio.

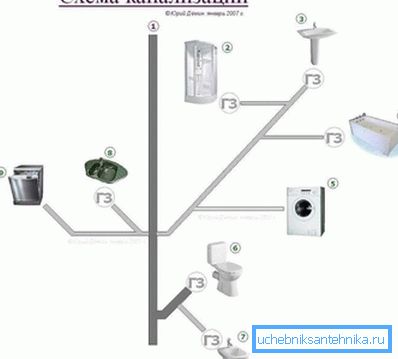

Schema di conduttura fognaria

Come regola generale, tutti gli apparecchi sanitari della casa devono essere collegati alla colonna montante della fogna, ad eccezione dello scaldasalviette e dello scaldacqua, che non richiedono drenaggio.

Per l'organizzazione del sistema fognario nel quadro di un appartamento di solito utilizzare lo schema standard:

1. Il montante della fogna è dotato di una traversa, che è dotata di tre uscite, due delle quali sono destinate al collegamento con tubi di diametro 50 mm e una per tubi da 100 mm;
2. La linea principale del sistema con un diametro di 10 cm viene utilizzata per organizzare lo scarico della toilette;
3. Una delle autostrade con un diametro di 5 cm è necessaria per collegare gli apparecchi che si trovano nel bagno, questi possono essere: bagno, doccia, lavabo, ecc .;
4. La seconda autostrada a cinque centimetri è necessaria per organizzare lo scarico dell'apparecchio in cucina, che di norma è un lavello, una lavastoviglie, ecc .;
5. Le restanti condutture nel sistema sono diramazioni autostrade per l'impianto idraulico da collegare. La sequenza di connessione in questo caso è determinata solo dal percorso di installazione di ulteriori impianti idraulici.

Fai attenzione! In appartamenti con una superficie sufficientemente ampia, può essere dotato di due uscite di un montante per fognatura, soprattutto se il layout prevede una posizione remota del bagno e della cucina.

Riparazione fognature

A causa del fatto che l'apparecchiatura eterna non è stata ancora inventata, a tempo debito ogni proprietario si troverà di fronte alla necessità di riparare il sistema fognario in un condominio.

Selezione del tubo

I proprietari moderni non installano più tubi in ghisa, la maggior parte preferisce la plastica.

I seguenti tipi di tubi sono adatti per acque reflue:

• PVC - cloruro di polivinile;
• HDPE - polietilene;
• PPRC - polipropilene.

Consiglio. Non c'è alcuna differenza fondamentale tra questi tipi di materiali. Di questi, può essere creato come un tubo di fognatura e una fognatura in un condominio.

Tecnologia di assemblaggio

L'istruzione che specifica come assemblare i tubi con le tue mani è estremamente semplice e chiara:

• Ogni tubo con uno dei suoi lati è dotato di un raccordo di fognatura di collegamento con una guarnizione di gomma morbida;
• Gli elementi di collegamento del sistema, denominati raccordi, hanno gli stessi giunti;
• Per il montaggio di un giunto è necessaria un'estremità vuota del tubo senza raccordo per il collegamento con il raccordo o il raccordo del tubo. L'anello di gomma di un tale accoppiamento garantirà la tenuta della connessione;
• Gli esperti consigliano di guidare il tubo fino in fondo e di spostarlo indietro di una distanza di non più di 1 cm. Questo metodo fornisce uno spazio di smorzamento che compenserà le estensioni lineari.

Nel caso in cui il dispositivo sanitario sia così lontano dal montante della fognatura che non è possibile organizzare il movimento dell'acqua per gravità, è necessario installare una pompa di scarico nel sistema.

Condizioni d'uso

Ci sono regole per l'uso delle acque reflue in un condominio, che ogni utente del sistema fognario deve soddisfare per evitare guasti e blocchi.

1. I bagni, i lavandini e i lavandini devono essere tenuti puliti;
2. I proprietari devono monitorare la corretta condizione dei propri impianti idraulici e prevenire rotture;
3. Non versare liquidi infiammabili e acidi nel sistema;
4. Non permettere un consumo insignificante di acqua, il suo flusso costante o perdite;
5. È vietato gettare rifiuti alimentari nello scarico;
6. È vietato scaricare il sistema fognario prima che la fogna venga pulita in un condominio;
7. È vietato smaltire rifiuti di costruzione, sabbia, miscele di costruzione a secco e residui, stracci, articoli per l'igiene, ad eccezione della carta igienica, del vetro, degli oggetti in legno e metallo;
8. Proteggi i tubi e gli impianti idraulici da urti meccanici e carichi gravi;
9. Per pulire il tubo di plastica dall'esterno, utilizzare un panno morbido e umido;

Consiglio. In nessun caso le spazzole metalliche devono essere utilizzate per la pulizia delle superfici.

1. Quando si ostruiscono i tubi di plastica non si può usare il filo di acciaio, tale pulizia viene eseguita con un tubo di polietilene sottile o un tubo di gomma dura.

La rete fognaria è necessaria per lo smaltimento di acque reflue e rifiuti liquidi e tutti i membri della famiglia, compresi i bambini, dovrebbero avere familiarità con le regole per il loro utilizzo.

In conclusione

Se hai intenzione di revisionare con la sostituzione completa delle tubazioni fognarie, il video in questo articolo ti aiuterà con una descrizione dettagliata di tutte le fasi del lavoro. Ma la regola principale di questo processo è di fare tutto bene ed efficientemente, dal momento che il corretto funzionamento del sistema fognario è la chiave per vivere comodamente in un condominio.

E oltre alla corretta produzione di riparazioni, è anche necessario utilizzare correttamente questo sistema, eliminando rotture e blocchi nel sistema.
