Sistema fognario tempesta

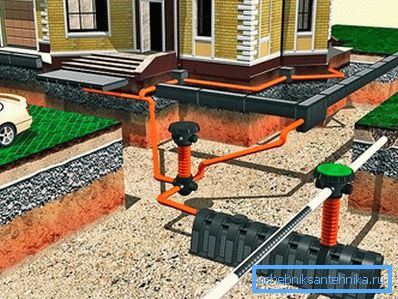

Il sistema di drenaggio delle acque piovane è organizzato allo scopo di osservare condizioni di vita favorevoli e il funzionamento delle famiglie. Fornisce protezione ingegneristica del territorio dalle inondazioni causate dalle acque di deflusso superficiale ed è anche una misura precauzionale contro le inondazioni da parte delle acque sotterranee. La rete fognaria tempesta è una rete di prese d'acqua piovana, vassoi, tubi, pozzi in cui la pioggia e l'acqua di fusione vengono raccolti e trasportati. L'installazione di acqua piovana è costosa. Questo è un processo che richiede molto tempo, ma le acque reflue raccolte con le proprie mani contribuiranno a ridurre significativamente i costi.

Tipi di drenaggio superficiale

Attualmente vengono utilizzati due tipi di sistemi di acque piovane, che si completano a vicenda:

• Drenaggio lineare: utilizzato per raccogliere lo scioglimento e l'acqua piovana da una vasta area.

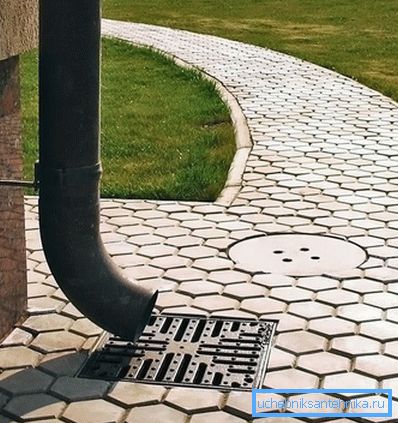

• Drenaggio puntuale - utilizzato per la raccolta locale delle acque superficiali.

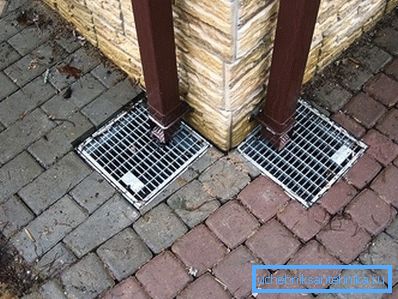

I vassoi di drenaggio lineari raccolgono e trasportano l'acqua da ampie superfici, a forma di punto - svolgono la funzione di raccolta dell'acqua locale (nel caso in cui la disposizione verticale dell'oggetto non consenta che l'acqua venga deviata dai vassoi) o un pozzetto di ispezione. Anche il drenaggio cesellato viene spesso utilizzato per raccogliere l'acqua piovana dai tubi di scarico.

I sistemi fognari Storm sono fatti di plastica, calcestruzzo, calcestruzzo polimerico e cemento fibrorinforzato. Ogni tipo di vassoio è progettato per una specifica classe di carico. Nella costruzione privata ci sono tre classi di carichi:

1. A15 aree pedonali, piste ciclabili, cortili.
2. B125 garage e parcheggio per auto.
3. S250 marciapiedi, garage.

Calcolo e design

Prima di fare l'acqua piovana, devi fare tutti i calcoli idraulici, costruire piani e profili. Il calcolo idraulico del sistema di drenaggio superficiale viene effettuato sulla base dei requisiti SNiP, tenendo conto delle caratteristiche geoclimatiche e geometriche dell'area di prelievo, i cui risultati determinano la sezione trasversale richiesta del vassoio di drenaggio, il numero di punti di scarico e il diametro del tubo di drenaggio.

Per fare calcoli idraulici, abbiamo bisogno dei seguenti dati iniziali:

• intensità delle precipitazioni nella posizione dell'installazione delle acque piovane;
• tipo di superficie (prato, pavimentazione, ecc.) e la sua area;
• pendenza del terreno;
• area del tetto della casa e strutture economiche.

Con questi dati, è possibile calcolare la quantità di acqua che si desidera prendere, utilizzando una formula semplificata:

Q = q₂₀* F * Z, - dove

• q₂₀ - l'intensità della pioggia, l / s per 1 ha, della durata di 20 minuti, viene presa secondo lo SNiP;
• F è l'area da cui vengono raccolte le acque superficiali, ha;
• Z è il valore medio del rapporto di copertura.

Per la costruzione privata, è sufficiente operare con diversi valori Z:

• prati, copertura del terreno - 0,35;
• macadam senza legante - 0.4;
• rivestimento in calcestruzzo - 0,85;
• pavimentazione in cemento asfalto - 0,95;
• tetto della casa - 1.

La quantità di acqua è calcolata per ogni sezione servita da un singolo ingresso, separatamente. La capacità dei vassoi di drenaggio dipende dall'angolo di inclinazione, dal tipo e dalla dimensione del vassoio: questi dati sono forniti dal produttore.

Sul piano indicare le posizioni di vassoi, punti di ingresso, pozzi di ispezione e punti di scarico. Un elemento obbligatorio dei piani, se il profilo non è costruito, è la presenza di segni che indicano le pendenze nelle sezioni e, di conseguenza, il movimento dell'acqua. Nel caso di un sistema di drenaggio complesso, è necessario costruire un profilo con l'indicazione dei segni dei limiti inferiori degli scivoli, dei pozzi e dei tubi di scarico.

Caratteristiche di installazione

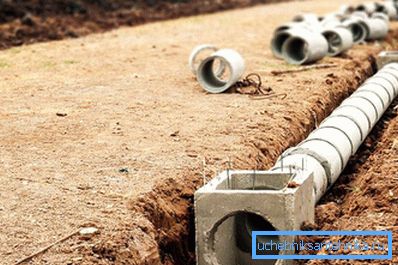

In conformità con il piano, le trincee sono preparate per l'installazione di vassoi e la posa di condotte. Per installare una fognatura temporizzata, avrai bisogno dei seguenti strumenti:

• livello;
• martello per piastrelle;
• spinale;
• pala;
• metro a nastro;
• Bulgaro.

Cavo segna il livello della linea, sotto il quale verrà esposta la linea di vassoi. La larghezza della trincea è uguale alla larghezza del vassoio più 10 cm di tolleranza su ciascun lato del vassoio e la profondità è pari all'altezza del vassoio più 10 cm. Il cavo viene abbassato appena sotto la finitura. L'installazione del drenaggio inizia dal punto di scarico. I vassoi sono installati in una trincea su un blocco di cemento con la cementazione obbligatoria. Se necessario, il vassoio viene livellato con un martello per la piastrella, battendo leggermente i bordi con il controllo del livello. Lo spessore delle pareti della gabbia in calcestruzzo dipende dalla classe di carico presunta. Per i carichi delle classi A15 e B125, lo spessore della base in calcestruzzo deve essere di 15 cm, lo spessore del calcestruzzo attorno alle pareti è di 10 cm, per la classe di carico C250 lo spessore delle pareti del rivestimento in calcestruzzo è di 15 cm.

Quando si installano vassoi di plastica, il calcestruzzo può deformare le pareti. Per evitare che ciò accada, i vassoi vengono installati insieme alle griglie. Affinché le griglie non si sporchino con la soluzione, possono essere avvolte con un involucro di plastica.

Affinché l'acqua possa entrare liberamente nel sistema e le ruote dell'auto non distruggono le pareti del vassoio, la griglia deve essere installata 3-5 mm sotto il livello della superficie.

I vassoi sono collegati al giunto utilizzando il sistema "thorn-groove". Per aumentare la durata della doccia, tutti i giunti nei vassoi sono sigillati e una spina è installata sull'ultimo vassoio. Nel caso di collegare i vassoi ad angolo, devono essere tagliati e uniti con un angolo di 45 °, e lo stesso dovrebbe essere fatto con le griglie. Di norma, la smerigliatrice può essere tagliata, ma una ruota diamantata viene utilizzata per vassoi con polimero e sabbia. Quando si sega, si dovrebbe provare ad afferrare entrambi i lati del vassoio.

Quando si montano i vassoi, è imperativo fornire un pozzetto tra la griglia e la superficie su entrambi i lati, che è riempita di sigillante.

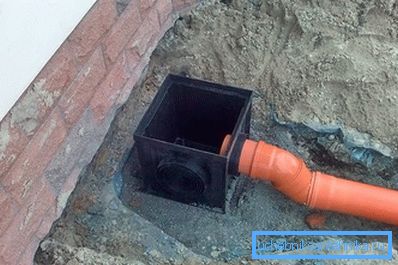

I vassoi sono collegati al sistema di scarico delle acque piovane attraverso una trappola di sabbia che utilizza prese in PVC con un diametro di 110-150 mm. Per questo è meglio usare curve ad un angolo di 45 °. La spazzatura non può essere installata, se non c'è pericolo di detriti nell'acqua piovana. In questo caso, per la connessione al sistema, vengono utilizzati vassoi con una diramazione verticale in basso o una testata con un foro per il collegamento della tubazione.

È meglio approfondire il tubo di scarico dal vassoio o dalla trappola di sabbia sotto il contrassegno di congelamento del terreno, quindi l'aria calda proveniente dal sistema non consentirà il congelamento dell'acqua nella trappola di sabbia, il che consentirà al sistema di funzionare correttamente per molti anni.

La velocità di movimento dell'acqua piovana dovrebbe essere compresa tra 0,4 e 0,6 m / s con una pendenza minima sul fondo. Grazie a questo, il sistema di drenaggio non sarà interrato. In assenza di pendenza naturale della superficie, è necessario utilizzare una cascata di vassoi o vassoi con una pendenza che crei una differenza di altezza e fornisca la portata necessaria.

Il diametro minimo delle tubazioni per l'acqua piovana è di 110 mm, la pendenza delle tubazioni deve essere di almeno 0,01 o 1 cm / m, per un tubo di 150 mm la pendenza minima è di 0,008.

Il collegamento di punti di ingresso o trappole di sabbia al collettore di trasporto deve essere effettuato attraverso tee obliqui o pozzetti di ispezione.

Durante il funzionamento, i vassoi devono essere periodicamente puliti dai detriti, mentre si rimuove la griglia, oltre a eseguire lo scavo e la pulizia del filtro dalla trappola di sabbia e dal punto di scarico.
