Supporto per piatto doccia: scegli la versione e

Uno speciale supporto sotto il piatto doccia è un accessorio irrinunciabile per il successo dei lavori di installazione e per il pieno funzionamento della cabina doccia. Che cosa ha causato la necessità di utilizzare cornici di montaggio speciali, quali sono le caratteristiche di progettazione di questi prodotti e come vengono utilizzati per lo scopo previsto?

La risposta a queste e alle domande simili che daremo in questo articolo.

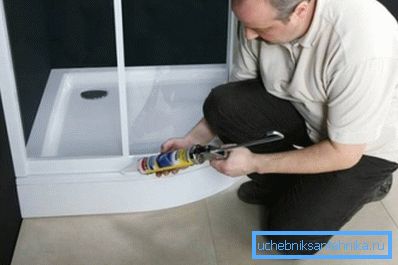

Al termine dei lavori di installazione, gli spazi tecnologici sono sigillati con silicone

Caratteristiche del design

Il supporto sotto il piatto doccia 90x90, così come gli analoghi con altre dimensioni, è una costruzione interamente in metallo assemblata da un tubo profilato.

Il montaggio del telaio viene effettuato con il metodo della saldatura ad arco. Per ottenere una lunga durata, il telaio metallico finito è zincato.

Nella parte inferiore del telaio ci sono 4 meno spesso 6 gambe regolabili con i controdadi. Ruotando le gambe attorno al proprio asse, è possibile allineare la posizione della ciotola rispetto all'orizzonte.

Scegli l'opzione appropriata

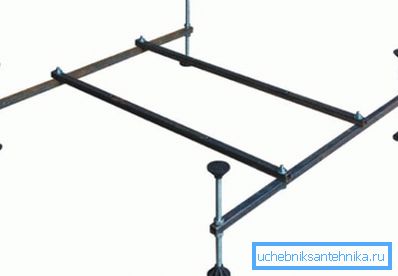

Sembra un supporto per piatto doccia dimensioni 900x900 mm

Il supporto viene selezionato in base alle dimensioni e alla configurazione del pallet. Ad esempio, un telaio per l'installazione di una vasca con una posizione angolare non è adatto per il montaggio di un pallet con una parete convenzionale o posizione centrale. Questo momento è particolarmente importante, perché insieme ai set completi di box doccia, alcuni vassoi in acrilico possono essere acquistati separatamente dal telaio.

Avendo acquistato un supporto non adatto alla forma o alle dimensioni, non funzionerà per alterarlo alle dimensioni della ciotola.

Per non essere confusi con la scelta, quando acquisti un frame, devi considerare le seguenti caratteristiche:

  • La profondità della ciotola può essere diversa, in quanto vi sono modifiche con i lati alto e corto.. Se il telaio è inferiore al necessario, il fondo della vasca non sarà fissato e durante il funzionamento si deformerà sotto il peso di una persona.
  • La forma del perimetro della ciotola può anche differire, in quanto vi sono modifiche angolari, posizionate separatamente e a parete della ciotola.. Se la forma del supporto viene scelta in modo errato, la tazza non si adatta al supporto o non verrà fissata saldamente al suo posto.
  • Le dimensioni dei lati devono essere prese in considerazione, poiché un telaio troppo grande causerà lo spostamento del pallet durante il funzionamento.
  • La larghezza della gonna laterale influisce anche sulla selezione della cornice. Se l'altezza del telaio è grande, ci sarà uno spazio tra il pavimento e la gonna laterale che non può essere rimosso ruotando le gambe.
  • La posizione dei dadi sotto i perni sul retro della ciotola potrebbe essere non standard. Pertanto, acquistando un telaio separatamente dalla tazza, è necessario assicurarsi che le scanalature sul pallet corrispondano alla posizione dei fori nel profilo metallografico attraverso il quale passeranno i prigionieri.

Importante: Ancora una volta, notiamo che il supporto metallico viene spesso fornito completo di una doccia. Pertanto, le raccomandazioni sopra riportate sulla selezione sono rilevanti nel caso in cui il telaio della cabina con supporti non sia disponibile.

Montare la ciotola sul telaio

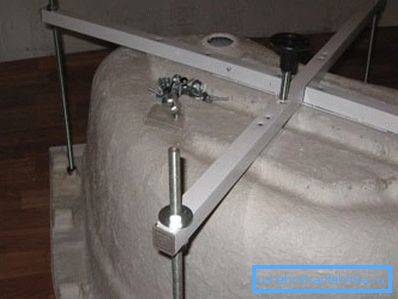

Nella foto - una cornice di acciaio attaccata al fondo della ciotola

Quindi, con quello che è un supporto sotto la doccia e come sceglierlo, abbiamo deciso, resta da scoprire come installare la ciotola sul telaio metallico.

Le istruzioni di installazione sono semplici e consistono dei seguenti passaggi:

  • Disimballare il telaio e il pallet.
  • Proviamo su una ciotola acrilica e determiniamo la sua posizione nella stanza.
  • Capovolgere la ciotola e appoggiarla sul pavimento.

Importante: la superficie acrilica lucida si graffia facilmente, quindi, ruotando la ciotola, non dimenticare di posare un panno morbido sul pavimento.

  • Attacciamo il telaio con l'aspettativa che abbia preso il suo posto.
  • Inserire i perni negli appositi fori del telaio in modo che cadano nei dadi che sono fusi nella tazza.
  • Arricchiamo le borchie e ruotiamo fino in fondo.
  • Dall'estremità libera al perno vestiamo la rondella e ruotiamo il dado di bloccaggio, che preme la scodella al telaio.
  • Successivamente, inseriamo nel trapano un trapano per metallo con un diametro di 1 mm e fori nel telaio per viti con un passo di 20 cm l'uno dall'altro.
  • Con l'aiuto di un cacciavite, avvitare le viti nei fori preforati in modo che entrino nell'acrilico.

Suggerimento: selezioniamo le viti in modo che possano passare attraverso il telaio e inserire l'acrilico di circa 3 mm. Non si possono usare viti troppo lunghe, poiché possono passare non solo attraverso il telaio metallico, ma anche attraverso la padella ed essere all'esterno.

  • Inoltre, ai lati della tazza per mezzo di viti meno lunghe, fissare le staffe per il montaggio della gonna laterale.

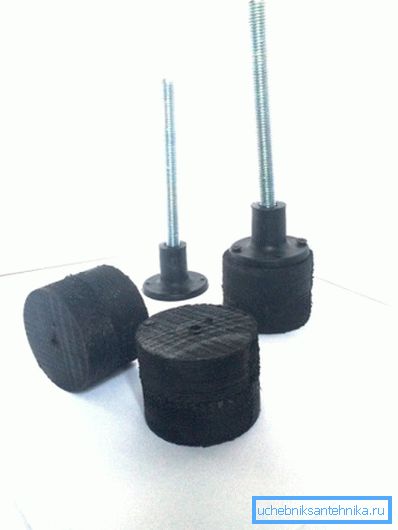

Borchie rivestite in gomma
  • All'estremità libera dei perni premontati indossiamo una staffa che fissa la parte inferiore della gonna laterale.
  • Quindi ruotiamo un controdado e un supporto regolabile all'estremità del perno.
  • Afferrando i supporti regolabili, capovolgere con attenzione la struttura assemblata e posizionarla nella posizione desiderata.
  • Giriamo fino alla fine tutti i supporti regolabili.
  • Utilizzando il livello dell'acqua, determiniamo le aree in cui il pallet si trova sopra l'orizzonte.
  • Dall'altro lato, dove il livello è più alto del necessario, il supporto regolabile viene gradualmente ruotato fino a quando la padella è a livello.
  • Controllare la posizione del livello della ciotola, se tutto è in ordine, ogni supporto regolabile stringere il controdado.

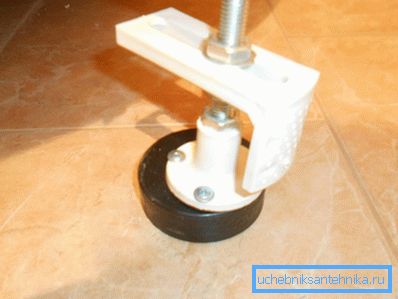

Supporti regolati e fissi
  • Al completamento del lavoro svolto, è possibile procedere all'installazione dello scarico e all'installazione di una cabina doccia.

Creazione di cornici

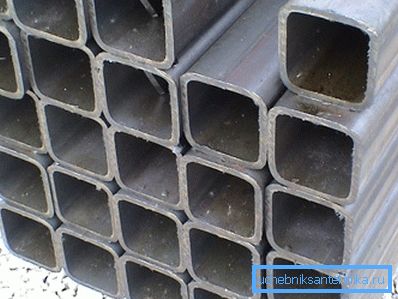

Tubo profilato d'acciaio per l'assemblaggio di strutture metalliche

Se lo si desidera, il telaio in acciaio sotto la doccia può essere fatto a mano. Ciò richiederà tubi in acciaio 3 * 3 cm con uno spessore di metallo di 1 mm.

I tubi vengono tagliati in pezzi di lunghezza tale che un rettangolo si ripete, ripetendo il perimetro della ciotola. Quindi abbiamo tagliato un altro rettangolo simile e gli architravi laterali, pari all'altezza del pallet e della gonna laterale.

Tutte le parti preparate sono saldate in un'unica struttura per formare un parallelepipedo. Nel caso in cui il pallet sia laterale, le parti superiori del telaio non appariranno come rettangoli, ma come triangoli. Successivamente nel telaio sono praticati dei fori per i perni.

conclusione

Ora sappiamo qual è il telaio in acciaio per l'installazione del vassoio acrilico e come viene installato. Nonostante il prezzo di questo design sia basso, può essere realizzato a mano utilizzando strumenti semplici.

Ci sono domande che richiedono un chiarimento? Altre informazioni utili possono essere trovate guardando il video in questo articolo.
