Tipi di fognature e caratteristiche operative dei sistemi di

Esistono diversi tipi di sistemi fognari, che differiscono tra loro dall'una o dall'altra caratteristica tecnica. A seconda del luogo di installazione, del volume degli effluenti e della natura del liquido trasportato, è necessario scegliere il sistema ottimale che soddisfi le esigenze emergenti. Sulle caratteristiche di varie reti di drenaggio e sarà discusso in questo materiale.

Classificazione dei sistemi fognari

Alla destinazione

A seconda delle attività che il sistema di smaltimento delle acque reflue è progettato per eseguire, si distinguono i seguenti tipi:

• liquami industriali;
• sistema per rimuovere la pioggia e sciogliere l'acqua;
• liquami domestici

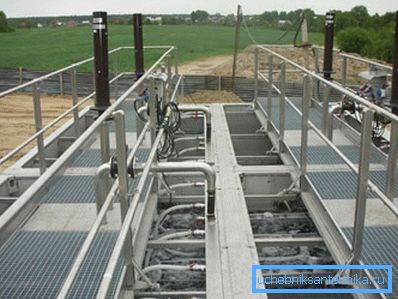

Il primo tipo è progettato per la raccolta e il trattamento di acque reflue in grandi volumi. Ciò include le fognature urbane, che accumulano e filtrano l'acqua sporca proveniente da condomini situati in un piccolo villaggio o distretto.

Per riciclare tutti i rifiuti, utilizzare attrezzature potenti e le tecnologie di pulizia più avanzate. I liquami industriali, al contrario di quelli domestici, hanno moduli aggiuntivi che puliscono i liquami dalle sostanze chimiche dannose che vengono spesso utilizzate nel processo di produzione.

Il drenaggio (nella gente comune - l'acqua piovana) viene utilizzato per raccogliere e rimuovere l'acqua durante la pioggia e la neve che si scioglie in primavera. Anche il riciclaggio di tali scarichi ha le sue caratteristiche, poiché contengono una grande quantità di terreno, sabbia e detriti.

Prima della pulizia, gli scarichi delle tempeste devono essere accuratamente filtrati, altrimenti si deteriorerebbero rapidamente l'impianto di trattamento (soprattutto locale).

Nelle megalopoli e nelle grandi aree popolate, i sistemi centralizzati di fognatura formano un unico sistema con acqua piovana, che riduce i costi di manutenzione per queste strutture idrauliche.

Suggerimento: Dopo aver acquistato un terreno e costruito una casa residenziale, risparmia denaro e installa un sistema di smaltimento delle acque piovane sul sito. Altrimenti, soffrirai ogni volta da ruscelli di acqua sporca, inondando il prato, la piscina e l'area barbecue.

Il sistema domestico (fognatura fecale) viene utilizzato per il trasporto delle acque reflue dagli edifici residenziali. Succede autonomo (per le abitazioni private o il loro gruppo) e centralizzato - per la città o il distretto in esso.

Per posizione

Questo criterio è importante per la scelta del materiale utilizzato nella fabbricazione del sistema di drenaggio.

Esistono due tipi di rete fognaria:

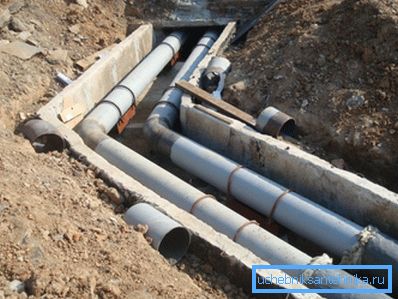

1. Rete fognaria esterna. Raccoglie le acque reflue da edifici residenziali o industriali e li consegna all'impianto di trattamento.

La composizione di un tale sistema di drenaggio include:

• tronco e condotte locali;
• stazioni di pompaggio;
• pozzi o vasche di raccolta;
• vasche settiche individuali;
• stazioni di pulizia locali o individuali;
• sistemi che eseguono il trattamento anti-batterico dei liquami.

1. interno. Prende l'acqua dai consumatori e la consegna all'entrata di un sistema fognario esterno. Comprende infissi idraulici, condotte di vari diametri ed elementi ausiliari.

Fai attenzione! Il sistema di fognatura in plastica, che viene spesso montato con le proprie mani in case di campagna private, è costituito da vari tipi di tubi: per interni - grigio, per esterni - marrone. Differiscono nelle caratteristiche tecniche, quindi non è possibile mescolare parti di due colori in una rete.

Le acque reflue esterne a loro volta sono divise in:

• pressione: i rifiuti vengono trasportati con la forza utilizzando varie attrezzature di pompaggio;
• flusso di gravità - in questo caso, gli scarichi vengono rimossi naturalmente per gravità (la tubazione deve essere posizionata sotto una pendenza).

Per versatilità

Come accennato in precedenza, i liquami esterni possono essere combinati con un sistema di smaltimento dell'acqua piovana. Inoltre, a volte anche gli scarichi delle piccole strutture di produzione vengono scaricati in una rete comune.

Pertanto, possiamo distinguere diversi altri tipi di fognature:

• separati: i rifiuti industriali, temporali e domestici vengono accumulati, trasportati e trasformati separatamente;
• generale: si utilizzano un collettore, tubazioni e stazione di pulizia;
• semi-partizionato - la rete è divisa in segmenti, ognuno dei quali è progettato per svolgere varie attività, dopo di che tutti gli scarichi si fondono in un unico sistema.

Con il metodo di installazione

Oltre a tubi di varie lunghezze e diametri, molte parti sagomate aggiuntive, adattatori e raccordi vengono utilizzati per creare reti fognarie.

Secondo il metodo del loro aggancio e fissaggio differiscono:

• sistema saldato - l'attracco è fatto usando la saldatura a gas;
• fognatura adesiva - i tubi vengono uniti usando raccordi attaccati alla colla;

• docking glueless: per collegare gli elementi, è sufficiente inserire l'estremità liscia di un tubo nella presa di un altro (il prezzo di tale sistema è il più basso e l'installazione è semplice).

Sistema di fognature sottovuoto

In casi speciali, si utilizzano acque reflue, dove i rifiuti vengono trasportati a causa della differenza di pressione nei vari segmenti della rete. Questo è il cosiddetto sistema di fognatura sottovuoto.

L'aria iniettata nel sistema attraverso speciali valvole ad alta velocità spinge l'acqua sporca con i rifiuti verso uno speciale collettore accumulativo, che, come l'intero sistema, è completamente sigillato.

Il serbatoio fa parte di una stazione di pompaggio montata sottoterra o sulla sua superficie. I meccanismi installati lì effettuano il trasferimento dei rifiuti fino al loro trattamento o alla rete di drenaggio generale. La potenza di tutti i dispositivi viene calcolata individualmente. Tutta la gestione viene effettuata utilizzando uno speciale modulo hardware-software.

L'affidabilità e il funzionamento senza problemi di un tale sistema dipendono direttamente dalla qualità dei materiali e delle attrezzature utilizzate. Scegli le parti con certificati di qualità emessi da autorità di regolamentazione nazionali e internazionali.

Le reti fognarie in plastica, realizzate con materie prime speciali con l'aggiunta di speciali composti che aumentano la resistenza, sono ora ampiamente distribuite.

Il sistema di aspirazione presenta i seguenti vantaggi:

• per l'installazione, è possibile utilizzare tubi di piccolo diametro (da 80 a 200 mm);
• il sistema esterno è permesso di interrare a una profondità ridotta;
• le acque reflue sono adatte per terreni con terreni difficili;
• è usato quando le acque sotterranee scorrono vicino alla superficie;
• utilizzato in aree con terreni pesanti.

Fai attenzione! È molto difficile creare un sistema di fognatura da vuoto da solo. Per avere fiducia nella qualità, devi cercare l'aiuto di ditte specializzate.

Tipi di strutture per il trattamento

Contrariamente ai sistemi di trattamento centralizzato, le strutture locali vengono utilizzate su terreni di terra suburbani, consentendo di accumulare o riciclare fognature:

1. Cesspit. La struttura più semplice, che è una fossa, le cui pareti sono rivestite in pietra o rinforzate con cemento. Serve all'accumulo di rifiuti ai fini del loro ulteriore smaltimento utilizzando la tecnica di Assenizatra.

1. Capacità di memoria. Serbatoio in plastica o fibra di vetro collegato al sistema fognario di una casa privata. Riceve acque reflue sporche, che vengono poi pompate con macchine speciali. A differenza del pozzo nero, questa unità è completamente sigillata e non danneggia l'ambiente.
2. Serbatoio settico. Vasca chiusa, composta da due o tre sezioni interconnesse. In ognuna di esse, l'acqua sporca viene ripulita da qualsiasi rifiuto: nel primo - particelle sospese, il secondo - rifiuto biologico. La terza sezione sta perdendo per rimuovere l'acqua purificata in eccesso.

1. Stazione di trattamento biologico. Un sistema complesso, in cui la depurazione delle acque viene effettuata con l'aiuto di speciali microrganismi, per l'habitat di cui si crea un ambiente favorevole.

conclusione

Per selezionare il sistema ottimale, è necessario prendere in considerazione gli indicatori tecnici ed economici di installazione e funzionamento del sistema, i requisiti del SNiP (istruzione n. 04.04.03-85), nonché le condizioni geologiche dell'area.

Più in dettaglio, i vari tipi di acque reflue sono discussi nel video in questo articolo.
