Toilet seat valve: quali versioni sono più affidabili?

Tutti i serbatoi dell'acqua hanno un componente così complesso come una valvola di scarico del WC. Al momento ci sono diverse varietà di questo sito. Devi sapere tutto su di loro prima di acquistare il dispositivo o ripararlo.

Assegnazione dei nodi

Lo scopo del dispositivo è il seguente.

1. Si apre e rilascia acqua quando il serbatoio è vuoto..
2. Previene il flusso d'acqua dopo aver riempito il serbatoio al grado desiderato..
3. L'elemento di bloccaggio fornisce un livello costante di liquido nel serbatoio., se ci sono cadute di pressione nella rete idrica. Quando la pressione nel sistema scende o aumenta di 0,1 MPa, il livello dell'acqua non dovrebbe cambiare di oltre 0,4 cm.

Il principio generale di funzionamento che ha una valvola a cassetta di scarico.

1. Poiché il livello del liquido nel serbatoio diminuisce al di sotto del valore consentito, il galleggiante affonda sempre più in basso e quindi attiva la leva.
2. La pressione sull'asta dello spintore cade. Di conseguenza, l'acqua inizia a fluire nel serbatoio.
3. Contemporaneamente, il galleggiante inizia a fluttuare verso l'alto.
4. Quando viene raggiunto un certo livello, la valvola viene chiusa con una leva, l'acqua smette di essere raccolta.

Una varietà di disegni di elementi galleggianti dipende da molti tipi di sistemi di drenaggio e serbatoi. Ad esempio, c'è una valvola di ritegno sul water e una controparte diretta. Il principio del loro lavoro è molto diverso.

Tipi di valvole per serbatoio

Le chiusure delle toilette possono essere fatte di metallo o di plastica.

Materiale di produzione

Costosi modelli di meccanismi di drenaggio sono fatti di bronzo e ottone. Queste leghe metalliche hanno una buona resistenza e rigidità, non sono quasi suscettibili alla corrosione e sono resistenti ai carichi chimici e meccanici.

In base alla progettazione, possono essere unità semplici separate (valvola di carico e scarico) e unità prefabbricate complesse.

Fai attenzione! I gruppi di valvole a leva da leghe sono realizzati solo per i modelli di tazze da toilette della classe "elite". Per la categoria "business", gli elementi metallici di intercettazione e di drenaggio sono resi separati dalla controparte riempitrice. Ciò semplifica enormemente il sistema, conferisce versatilità durante l'installazione e consente di riparare i componenti separatamente.

Il più delle volte, la valvola della cisterna è in plastica. Dalla qualità delle materie prime, così come l'accuratezza della produzione degli elementi dipende dal prezzo totale del nodo. In altre parole, c'è una relazione diretta qui: più è costosa la valvola di intercettazione del serbatoio, più durevole sarà.

Configurazione del dispositivo

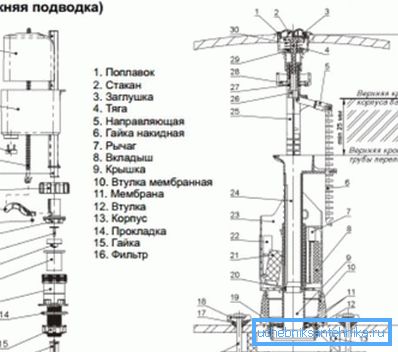

Gli accessori di chiusura del serbatoio hanno solo due configurazioni: puoi installare un sistema separato o combinato con le tue mani.

1. Le valvole di ingresso separate per cassetta di scarico e scarico analogico sono montate a turno.
2. L'interconnessione di tali elementi viene effettuata solo attraverso l'acqua.
3. L'elemento di riempimento è un nodo semplice di una certa forma, con un galleggiante.
4. Che per mezzo della spinta di controllo, agisce con un aumento del livello del liquido sulla valvola, lei chiude l'acqua.
5. Una valvola di scarico della cisterna separata può avere un pulsante, pedali, trazione, ecc.
6. Questo elemento ha un collo volumetrico. Con esso accoppia aria o valvola meccanica. Si stacca attraverso il sistema di trazione o attraverso un impatto diretto (sollevamento, pressione).

Fai attenzione! Il vantaggio principale delle unità di scarico separate è la possibilità di sostituire o riparare i singoli elementi. Questa circostanza facilita e riduce notevolmente il costo del lavoro.

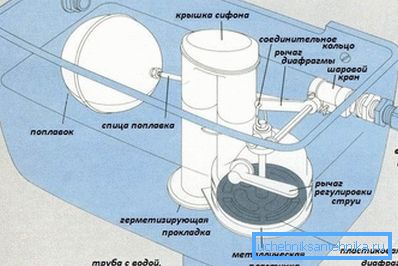

1. Meccanismi combinati in cui gli elementi di riempimento e di scarico si trovano nello stesso alloggiamento e sono interconnessi da una linea retta, garantiscono la massima sicurezza e affidabilità del funzionamento del serbatoio.
2. Vale la pena notare che tali sistemi sono difficili da riparare, inoltre, sono problematici da configurare.
3. Tuttavia, l'istruzione nota che con una regolazione fine tale nodo funzionerà perfettamente.

Tipi di valvole su un design

In totale ci sono tre tipi costruttivi di valvole per serbatoi:

• valvole di croydon;
• analoghi di membrana;
• dispositivi a pistone.

Dispositivi di tipo Croydon

Tali valvole sono tecnologicamente obsolete, si trovano solo su modelli di dispositivi sanitari del passato.

1. Includono un pistone con una sella, un asse della leva e un corpo valvola.
2. L'acqua viene alimentata e tagliata con un pistone che si sposta verticalmente.
3. Attiva la sua leva galleggiante.

Questo design si esaurisce rapidamente. Pertanto, nel tempo, la valvola nella toilette non spegne l'acqua, fluisce e spruzza fuori dal serbatoio della toilette.

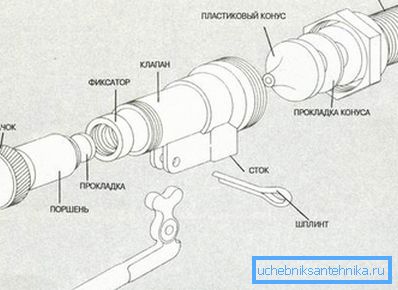

Controparti a pistone

1. La valvola di ingresso della toilette del tipo a pistone ha un asse nella forma di una leva.
2. È fissato in una coppiglia (a forcella).
3. Quando la leva si muove orizzontalmente, fa muovere il pistone.
4. Che periodicamente tocca la sella. Questo regola il flusso di acqua nel serbatoio di stoccaggio.
5. Il pistone ha un sigillo all'estremità.
6. Quando si accoppia con la sella, il sigillo blocca il flusso dell'acqua.

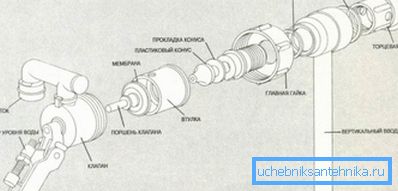

Nodi moderni con una membrana

1. Tale valvola nella tazza del gabinetto invece di una guarnizione è dotata di una membrana.
2. Producili da gomma o silicone.
3. Durante il movimento del pistone si muove la membrana.
4. Pertanto, al momento necessario, impedisce il flusso di acqua nel serbatoio.

Le valvole simili sono le più moderne. Sono dotati di tutti i nuovi modelli di apparecchi sanitari. Sulla base di questo, vale la pena soffermarsi sui dispositivi a membrana in modo più dettagliato.

Forniscono il più rapido riempimento del serbatoio con acqua e la sua sovrapposizione. In base alla qualità del sito e alla precisione della sua regolazione, il processo di reclutamento del liquido e il suo scarico possono essere silenziosi o molto rumorosi.

Fai attenzione! Lo svantaggio principale del tipo di membrana delle valvole è che per il loro funzionamento efficace nel sistema idraulico non dovrebbero esserci perdite di carico significative. Il loro valore non deve superare 0,1 MPa.

Inoltre, affinché il meccanismo funzioni normalmente e il più a lungo possibile, è importante che l'acqua nella rete sia pulita.

Come funziona una valvola a diaframma

Di seguito sono presentate le principali fasi di funzionamento del dispositivo.

Prima fase

1. Nella prima fase, la valvola è aperta. Durante questo, l'acqua entra nel serbatoio. La membrana, obbedendo alla direzione del flusso del liquido, si allontana. Pertanto, l'acqua senza ostruzione può riempire il serbatoio.
2. All'inizio, il liquido scorre solo nella sezione preliminare.
3. In modo che lei entrasse direttamente nel serbatoio, in questo compartimento c'è un buco speciale. Il processo è simile a quello che avviene in vasche dotate di valvole a stelo, tuttavia c'è una membrana tesa sopra il pistone.
4. C'è un lume in esso, una canna di plastica è passata attraverso di essa. Ha anche una sezione del lume di 1 mm. Grazie a lui, l'acqua scorre parzialmente nella sezione di riempimento.
5. Quando il galleggiante si trova nello stato abbassato, nel pistone si forma un piccolo foro con un diametro di appena 0,5 millimetri. Attraverso di esso una piccola quantità di liquido scorre nel serbatoio.
6. A causa dello stesso principio di funzionamento della valvola a membrana, la stessa pressione viene creata nelle sezioni preliminari e di riempimento e nella parte del serbatoio dietro di esse. Questa è la differenza fondamentale tra un tale meccanismo e una controparte che ha una valvola a stelo.

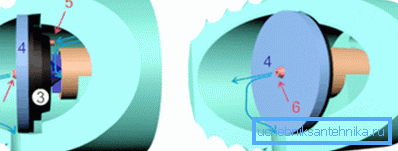

Secondo stadio

1. In questa fase, l'acqua entra nel serbatoio di stoccaggio, con esso contemporaneamente fa galleggiare il galleggiante della palla.
2. Il processo aumenta anche il livello dello stelo con guarnizione in gomma.
3. Il sigillo ostruisce il buco.
4. Al successivo movimento dell'asta, il pistone con il diaframma viene premuto contro la sella. In tal modo, la sezione di riempimento è sigillata.

Basandosi sul fatto che la pressione dell'acqua nella parte di riempimento del serbatoio è correlata alla pressione del galleggiante a scomparsa, la membrana viene premuta contro la sella. Ciò impedisce il flusso di acqua nel serbatoio di stoccaggio.

Terzo stadio

1. Il terzo stadio consiste nel drenare l'acqua dopo aver usato il water.
2. In quel momento, quando il liquido scende dal serbatoio e fluisce nella tazza del water, l'effetto del galleggiante sull'asta scompare.
3. La fessura nel pistone in questo momento non si sovrappone alla barra. Su questa base, e nella sezione di riempimento, la pressione diminuisce bruscamente.
4. La pressione rimane solo dal sistema di alimentazione dell'acqua e agisce sul pistone con la membrana, spostandoli lateralmente.
5. A causa di ciò, il meccanismo di drenaggio torna nuovamente nel primo stadio.

conclusione

Il design del sistema di scarico, compresa la sua valvola, è di grande importanza per l'efficienza e l'affidabilità del water. Quando si sceglie un dispositivo sanitario, non dimenticare di assicurarsi che sia dotato del suo modello moderno.

Il video in questo articolo contiene molte informazioni aggiuntive.
