Valvola di ritegno per fognatura - tipi di dispositivi e

Il sistema fognario è un complesso di comunicazioni, il cui funzionamento dipende da molti fattori e qualsiasi malfunzionamento può rappresentare un grave pericolo per la vostra proprietà e l'ambiente. L'installazione di una valvola di ritegno sul sistema fognario consente di proteggere il sistema in quanto il dispositivo consente di spostare le acque reflue in una sola direzione, in modo che, anche in caso di blocco, il liquido rimanga all'interno dei tubi.

Le valvole per tubo in PVC da 110 mm possono essere acquistate in quasi tutti gli impianti idraulici

Il principio di funzionamento e le versioni dei prodotti

Il design stesso è progettato per impedire ai liquami di entrare nei locali, poiché il liquido, quando si forma un blocco nel sistema e si deposita all'interno dei tubi, tende a muoversi lungo il percorso di minor resistenza.

Il sistema è un meccanismo abbastanza semplice costituito da una membrana, una leva o un altro nodo che consente il movimento del fluido in una sola direzione e l'alloggiamento, che è più spesso dotato di un coperchio per la pulizia dello sporco.

A seconda delle caratteristiche del dispositivo interno, tutti i prodotti possono essere suddivisi nei seguenti gruppi:

  • wafer.
  • palla.
  • sollevamento.
  • rotante.

Esploreremo ognuna delle opzioni in modo più dettagliato nel prossimo capitolo.

Anche nella produzione possono essere utilizzati diversi tipi di materiali, considerate le caratteristiche di ciascuno di essi:

plastica L'opzione più semplice, il cui prezzo si riferisce alla maggior parte delle decisioni di budget. I vantaggi includono la facilità di installazione con le proprie mani, poiché il prodotto è dotato di tutti i gruppi di fissaggio necessari, ci sono molte opzioni per tubazioni con un diametro di 50 mm e 110 mm, e queste dimensioni sono le principali quando si lavora in case private e appartamenti
Ghisa Opzione più costosa, ma anche più duratura, che viene spesso utilizzata negli impianti industriali. Una soluzione molto economica, che viene utilizzata sempre meno ogni anno a causa della grande massa e della suscettibilità alla corrosione.
Bronzo e ottone Un'opzione molto attraente per chi ha bisogno di alta resistenza e resistenza agli effetti aggressivi, poiché questi materiali non sono praticamente soggetti a corrosione. Questa soluzione viene utilizzata meno spesso di altre opzioni a causa del suo costo significativo, tuttavia, nodi simili possono essere trovati in molti sistemi.
Acciaio inossidabile Senza dubbio, l'opzione più costosa, ma anche la più affidabile di tutti considerata. L'acciaio inossidabile è in grado di resistere praticamente a qualsiasi sostanza e mantiene elevate proprietà prestazionali durante l'intero periodo di utilizzo, che è di diversi decenni
La valvola di ritegno per fognatura elettrica in ghisa viene utilizzata per condotte di grande diametro presso impianti industriali.

Caratteristiche del dispositivo per diversi tipi di prodotti

Come notato sopra, puoi trovare diverse opzioni per la composizione dei prodotti, ognuna delle opzioni ha le sue caratteristiche. Considerare i tipi più comuni di valvole di ritegno e vedere qual è la differenza tra una o l'altra opzione.

Wafer Valves

Questo tipo di dispositivo ha le seguenti caratteristiche distintive:

  • Sistemi di questo tipo per la maggior parte hanno dimensioni e peso ridotti, il che rende la loro installazione e sostituzione abbastanza comoda e veloce. È la compattezza che spesso gioca un ruolo chiave nella scelta di un'opzione specifica, poiché spesso c'è carenza di spazio, specialmente nelle stanze di piccole dimensioni.
  • Un altro indubbio vantaggio è la presenza di una configurazione pronta per il fissaggio, poiché i nodi sono fissati con le flange che devono essere acquistati. Inoltre, ci sono molte varianti di esecuzione: plastica, ghisa, bronzo, acciaio inossidabile.

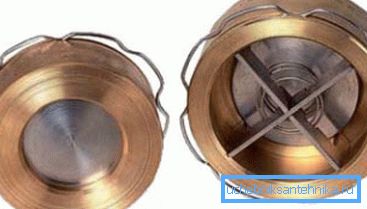

La valvola di ritegno per fognatura da 110 mm è compatta e ad alta resistenza
  • L'opzione più comune nella costruzione privata sono le valvole a disco in cui una speciale membrana sotto forma di disco trattiene il fluido, e invece di una leva viene utilizzata una molla di rigidità appropriata in modo che il flusso del fluido possa circolare solo in una direzione. Un sistema abbastanza semplice e facile da mantenere.
  • Le valvole a farfalla hanno le loro caratteristiche: il sistema è costituito da due valvole simmetriche, che si aprono solo in una direzione grazie a uno speciale sistema a molla, che funge da limitatore. Le caratteristiche di questo sistema possono essere viste nella foto qui sotto.
Un sistema semplice ma affidabile ha giustamente guadagnato un'ampia popolarità tra gli specialisti.

Fai attenzione! Vale la pena ricordare che nella riparazione dei prodotti di questo gruppo, che è accompagnato dalla rimozione dell'elemento, è necessario mettere un pezzo di tubo di lunghezza e diametro appropriati al suo posto in modo che l'operazione di scarico sia ininterrotta.

Valvole rotative

Questo gruppo di prodotti ha le seguenti caratteristiche:

  • L'unità di lavoro principale è un lembo o una bobina montati sulla leva. Il movimento del flusso d'acqua su un lato solleva il meccanismo, e quando il fluido si asciuga, la leva chiude la cavità e impedisce al fluido di ritornare al sistema.

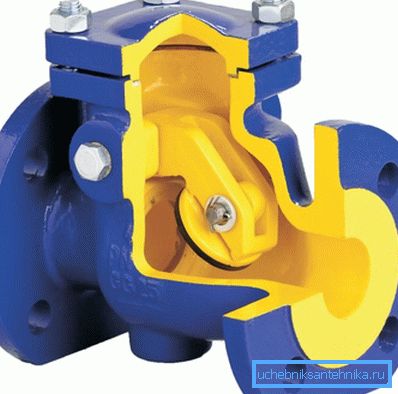

Tali sistemi sono per lo più realizzati in un alloggiamento in ghisa e sono utilizzati su sistemi di grandi diametri.
  • Per le comunicazioni domestiche con piccoli volumi di flussi di fognatura che passano attraverso, le versioni di valvola semplici che agiscono meccanicamente sono più spesso utilizzate. Questa opzione ha un grosso svantaggio: con flussi di fluido significativi, spesso interrotti durante la chiusura, vi è un alto rischio di colpi d'ariete che possono danneggiare non solo la valvola, ma anche l'intero sistema.
  • Un'opzione più perfetta è un meccanismo antiurto, in cui il ritorno della bobina è reso molto agevole, in modo che lo shock idraulico nel sistema non si verifichi in nessuna circostanza. Questa soluzione ha solo uno svantaggio significativo: il costo piuttosto elevato dei prodotti, che non è sempre giustificato quando utilizzato in piccoli sistemi.

Suggerimento: Ricorda, qualsiasi opzione tu scelga, è molto importante che il venditore ti fornisca i documenti che confermano la qualità del prodotto e la sua conformità a tutti gli standard normativi stabiliti negli atti pertinenti. In caso contrario, si rischia di acquisire un nodo di bassa qualità che è improbabile per proteggere il sistema.

Valvole a sfera

Questa opzione è una delle più diffuse tra gli sviluppatori privati. Un indicatore dell'affidabilità e della durata di questa soluzione è il fatto che i gruppi di sfere sono consigliati per l'uso dalla maggior parte dei professionisti che sono professionalmente coinvolti in questo tipo di lavoro.

Valvole a sfera - la soluzione ideale per piccole condotte

I vantaggi includono i seguenti fattori:

  • Non avrai alcun problema, come installare una valvola di non ritorno sul sistema fognario: la direzione del flusso è indicata sul corpo e la smaltirai mentre l'acqua di scarico scorrerà. Questo è molto conveniente per coloro che non hanno esperienza nello svolgimento di tale lavoro, perché non sono necessarie istruzioni di installazione, tutto è chiaro.
  • Il design molto semplice garantisce elevata affidabilità e durata. La sfera d'acciaio funge da membrana e la molla funge da leva. Un tale sistema è quasi impossibile da rompere e disabilitare.
  • Nel caso ci sia una copertura in cima, che è fissata con due o quattro bulloni. Rimuovendolo, puoi pulire rapidamente il sistema da sporco e detriti.
Il sistema è molto facile da pulire.

Sollevare le valvole

Questa soluzione ha anche una serie di caratteristiche distintive:

  • L'unità di lavoro principale è una valvola di sollevamento verticale, dotata di una molla di una certa rigidità per consentire il flusso del fluido in una sola direzione.

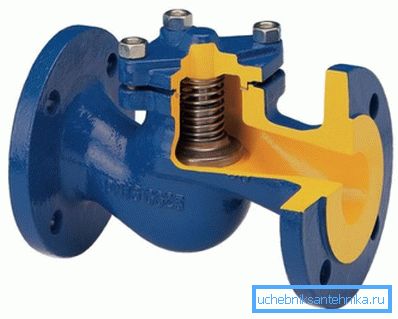

Il design della valvola di sollevamento presenta una serie di differenze, che sono sia vantaggi che svantaggi
  • Un grande vantaggio è la capacità di pulire e riparare il gruppo senza rompere la tubazione e la necessità di inserire qualsiasi elemento. Il sistema è molto facile da mantenere, ma vale la pena notare che tali valvole sono più spesso inquinate.
  • Un altro vantaggio è la possibilità di scegliere il miglior metodo di fissaggio, ci sono modifiche che vengono installate utilizzando flange, un metodo filettato, nonché l'utilizzo di attrezzature di saldatura.

È importante scegliere l'opzione migliore adatta al proprio sistema e alle condizioni operative. Pertanto, è meglio consultare i professionisti per prendere la decisione migliore.

Inoltre, nel sistema non possono essere presenti una ma due o più valvole, tutto dipende ancora dalla configurazione delle tubazioni.

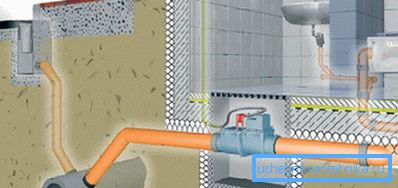

È importante determinare la posizione ottimale del nodo nel sistema e fornire un accesso facile ad esso per la manutenzione e la pulizia.

conclusione

Se è importante assemblare un sistema affidabile che sarà protetto dalle perdite in caso di ostruzione delle fognature nei tubi, è necessario che nel sistema di comunicazione sia presente una valvola di ritegno. Il video in questo articolo dirà alcune importanti caratteristiche del soggetto.
