Valvola di scarico: scopo, principio di funzionamento, tipi

03-07-2018
Rete fognaria

Il compito principale del sistema fognario è quello di drenare le acque reflue da una casa o da un appartamento. Ma cosa succede se per qualche motivo i tubi sono intasati? Dove andranno i liquami?

Inoltre, non dimenticare gli odori che possono penetrare nella stanza e con un buon liquame. Puoi proteggere la tua casa da tali problemi con l'aiuto di valvole speciali, che saranno discusse in questo articolo.

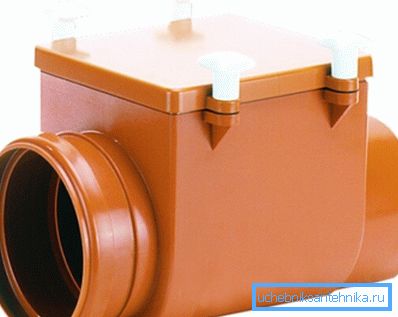

Otturatore meccanico per acque luride HL710

Tipi di valvole in base al loro campo di applicazione

I compiti comuni a qualsiasi valvola sono di assicurare e controllare il movimento unidirezionale del fluido che lo attraversa. Ma la loro interpretazione tecnica, le caratteristiche di installazione e le aree di applicazione per i diversi gruppi idraulici possono differire.

sifone

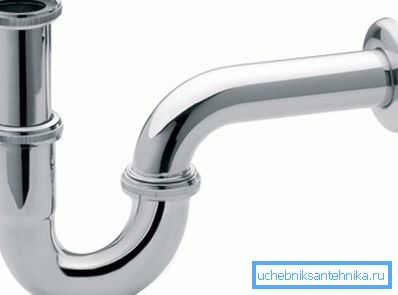

Valvola classica per l'acqua della fogna a forma di ginocchio

Il compito principale della valvola fuori dall'acqua è un ostacolo alla penetrazione dell'odore. Non fermerà i flussi più seri in caso di incidente, ma si prende cura della protezione quotidiana dagli odori sgradevoli. Ci sono due soluzioni di design:

Tipo Sifone Caratteristiche speciali
Ginocchio o tubo
  • prezzo basso;
  • costruzione semplice;
  • facile installazione;
  • problemi in caso di intasamento - la punzonatura è possibile solo con l'aiuto di un cavo di fogna
bottiglia
  • dispositivo un po 'più complicato;
  • la capacità di eseguire facilmente il lavoro di pulizia con le proprie mani, è sufficiente svitare il coperchio speciale e rimuovere i detriti intasati

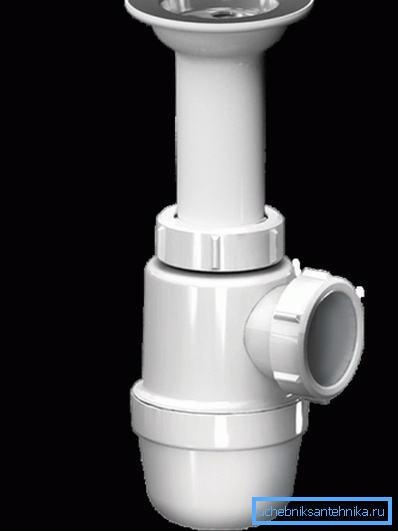

Sifone bottiglia con facile accesso al suo interno

Suggerimento: se si dispone di una lavatrice o di una lavastoviglie, si consiglia di acquistare un tappo dell'acqua a forma di bottiglia con una forchetta in due o più prese. Quindi non è necessario eseguire lavori idraulici speciali per il ritiro di una presa aggiuntiva, che influirà favorevolmente sul bilancio familiare.

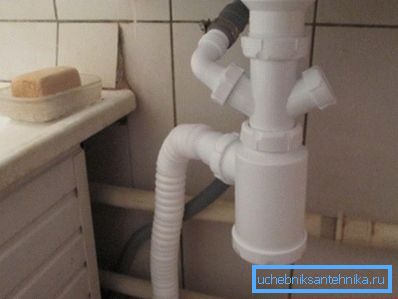

Foto del sifone installato con prese aggiuntive

Il principio del lavoro è che, grazie ad un design speciale, tutta l'acqua non scende nello scarico quando si utilizza un lavandino o un water, e parte di essa rimane una sorta di tappo alla curva, come mostrato nella figura seguente:

Schema della trappola d'acqua sotto il lavandino e servizi igienici

Controllare la valvola

Otturatore della fogna

Valvole di ritegno per fognatura e valvole rappresentano una soluzione più radicale ed efficace per la protezione contro l'eventuale ingresso di liquami nella stanza. Ma cosa potrebbe causare un effetto così spiacevole?

E i motivi potrebbero essere i seguenti:

  • Manuale di istruzioni rotto, vale a dire, tentativi di lavare sostanze insolubili di grandi dimensioni nel sistema fognario. Il tappo formato da cibo avanzato, pezzi di verdura e altri detriti bloccano strettamente il movimento dell'acqua nei tubi e fermano l'intero sistema. Per i piani inferiori dei grattacieli si verificano conseguenze particolarmente disastrose a causa della pressione della colonna d'acqua.
  • Lungo periodo di utilizzo dei tubi, che porta ad una significativa diminuzione del loro diametro interno.
Il risultato del funzionamento a lungo termine del sistema fognario

Suggerimento: non aspettare l'intasamento completo dei tubi, è meglio fare la loro sostituzione pianificata. Quindi riduci la possibilità di un incidente.

  • Angolo del tubo errato. Se è troppo piccolo, la pressione dell'acqua sarà troppo debole per avere il tempo di sciacquare le particelle solide prima del loro pericoloso accumulo e, se è troppo fredda, il fluido che scorre non avrà il tempo di portare con sé la spazzatura.

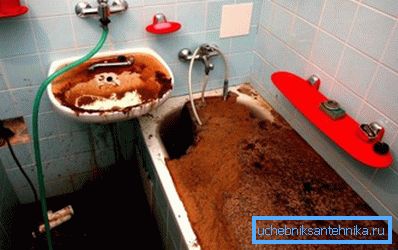

Il risultato del blocco dei tubi di fogna

Quindi, abbiamo valutato il livello di pericolo, come lo gestisce una valvola di ritegno? Il significato generale del suo lavoro è la presenza di una o più valvole che possono essere aperte solo in una direzione. Cioè, il fluido che fuoriesce dal bagno spinge in avanti la parete e fluisce ulteriormente, ma se improvvisamente sotto pressione va nella direzione opposta, non sarà in grado di superare l'ostacolo che si è creato.

Il principio di funzionamento dell'otturatore meccanico a due camere

Come abbiamo descritto, la solita valvola meccanica funziona, ma ci sono anche dispositivi elettrici. In linea di principio, svolgono una funzione simile, solo che sono in grado di chiudere automaticamente la valvola nei casi in cui le masse solide interferiscono con questo dal loro ammasso. (Vedi anche l'articolo Valvola aria per liquami: caratteristiche.)

Il dispositivo di valvole elettrificate ha i seguenti elementi:

Nome del componente appuntamento
Due camere con valvole: meccaniche ed elettriche Controllare ed eseguire la trasmissione di acque reflue in direzione delle acque reflue
Unità elettronica Fornisce indicazione e controllo, include anche un allarme in caso di emergenza
Riempire il sensore di livello Costruito nel corpo della struttura e dà un segnale per aprire la valvola, dotato di un azionamento elettrico
Cavo di alimentazione Fornisce elettricità all'apparecchio.

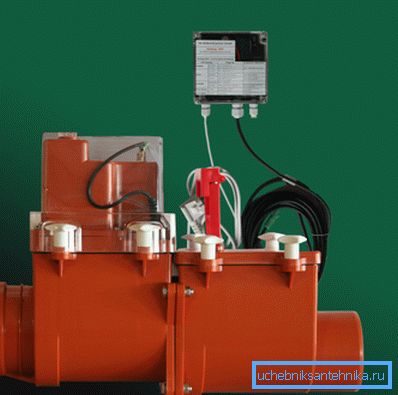

Il dispositivo automatico automatizzato su un ostacolo alla penetrazione di liquami dalla rete fognaria ai locali

Tale dispositivo è installato su un comune per un appartamento o una fognatura privata ed è collegato al pannello di alimentazione.

Secco otturatore

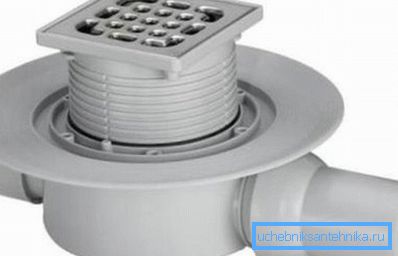

Protezione delle fognature sotto la doccia

La fognatura a secco è ampiamente utilizzata nelle docce e ha diversi tipi:

nome Principio di funzionamento
membranosa Il flusso d'acqua rimuove la membrana in primavera e scorre ulteriormente, dopo di che ritorna dolcemente al sito, chiudendo l'accesso agli odori sgradevoli
galleggiante Ha un galleggiante speciale, posizionato sempre sulla superficie del dispositivo e che scende, chiudendo il foro, solo dopo che il liquido è uscito
pendolo Grazie alle forze gravitazionali per tutto il tempo cercando di prendere una posizione in cui il liquame sarà bloccato
memore Vengono utilizzati tubi elastici, che "ricordando" la loro forma, cercano costantemente di ripristinarlo, impedendo così la penetrazione degli odori

conclusione

Le acque reflue qualitativamente e correttamente funzionanti non escludono la possibilità di un guasto a causa del blocco del sistema in qualsiasi momento, il che porterà a conseguenze tragiche sotto forma di penetrazione di liquami nella vostra casa.

Ciò può essere evitato installando fogne, che impediscono non solo il flusso inverso di liquidi, ma anche la penetrazione di odori maleodoranti. Con le loro opinioni hai letto sopra.

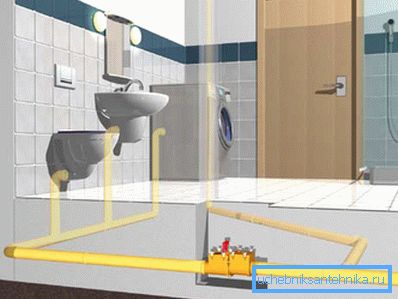

La valvola di scarico installata garantisce l'assenza di odori sgradevoli e le conseguenze di possibili incidenti.

Il video in questo articolo ti fornirà ulteriori informazioni. Il miglioramento domestico è responsabile!
