Valvola per cisterna - tipi e metodi di riparazione

Ora è difficile immaginare come le persone possano vivere in una casa senza servizi igienici. Ma il bagno oggi deve essere dotato delle attrezzature più moderne, altrimenti non si ottengono facilità d'uso e comfort. In ogni bagno, il bagno ha un posto centrale. Allo stesso tempo, il meccanismo di drenaggio è leggermente diverso per i diversi modelli, quindi occorre prestare particolare attenzione al dispositivo di innesco - la valvola del serbatoio di scarico, che esamineremo più dettagliatamente oggi.

Scaricare i gruppi di unità

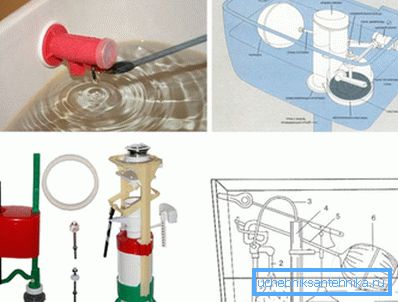

Esistono solo due tipi di meccanismi igienici che si differenziano a seconda di come vengono messi in funzione:

Valvola con galleggiante

Utilizzato per fornire e rilasciare acqua.

I dispositivi hanno le seguenti varietà:

1. Valvola di Croydon - consiste di un guscio, un asse di leva sul galleggiante, un sedile e un pistone, il suo prezzo è il più basso. La leva si muove perpendicolarmente, trascinando con sé il pistone. Il sistema viene solitamente utilizzato nei vecchi serbatoi di scarico, oggi estremamente rari.

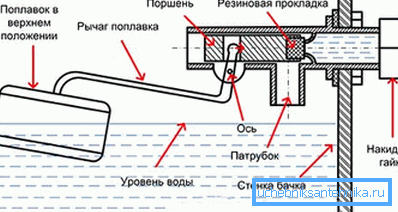

2. Valvola con pistone - dotato di un asse della leva, che è fissato in una coppiglia divisa. Il movimento della leva nella direzione orizzontale determina il movimento del pistone, che periodicamente tocca il sedile, il che consente di regolare il flusso dell'acqua nel serbatoio. Alla fine ha un sigillo che, a contatto con la sella, blocca il flusso dell'acqua. Questo modello di valvola è ampiamente distribuito oggi.
3. Diaframma - invece di una guarnizione, nella costruzione viene utilizzata una membrana in gomma o silicone, che viene spostata durante il movimento del pistone. A causa di ciò, al momento giusto, può bloccare il flusso d'acqua in entrata. Questo tipo di dispositivo è il più nuovo e moderno, solitamente utilizzato negli ultimi modelli di cisterne. Di seguito considereremo con precisione le sue caratteristiche di progettazione e la disposizione dei meccanismi.

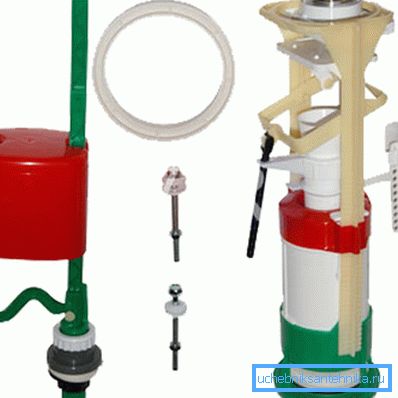

Valvole di scarico moderne per WC

vantaggi:

1. La valvola a diaframma consente all'acqua di essere rapidamente aspirata nel serbatoio.
2. Il rumore o il contenuto silenzioso dipende dalla qualità dei raccordi selezionati.
3. Con esso, è possibile spegnere molto rapidamente l'acqua, in contrasto con i modelli precedenti.

Tra le carenze - l'istruzione richiede per il normale funzionamento del dispositivo solo una pressione costante nella rete di approvvigionamento idrico. I suoi parametri dovrebbero essere 0,05-0,1 MPa. Inoltre, la purezza dell'acqua gioca un ruolo speciale, altrimenti la valvola fallirà rapidamente. Purtroppo, ma nella maggior parte dei casi al di fuori della città queste condizioni spesso non vengono ottenute.

Il prossimo punto che non può essere ignorato è la qualità del bloccaggio e dei raccordi. Il materiale per la produzione deve essere di alta qualità e non sono ammessi difetti nella sua produzione, altrimenti il ​​periodo di utilizzo dei prodotti sarà significativamente ridotto.

Il dispositivo dovrà essere cambiato spesso, perché la riparazione in questo caso non aiuterà. Creare una nuova membrana con le proprie mani non è realistico.

Come funziona la valvola

I raccordi di ingresso del serbatoio hanno il loro principio di lavoro, con il quale è necessario capire prima di eseguire lavori di riparazione o sostituzione.

Di seguito consideriamo il processo in modo più dettagliato.

1. Il primo stadio: la valvola è aperta e l'acqua inizia a fluire nel serbatoio. In questo caso, la membrana sotto l'azione del flusso d'acqua si sposta da parte e non interferisce con esso. Solo il compartimento preliminare è pieno. In modo che l'acqua entra nel serbatoio stesso nel vano fatto un buco speciale. Il processo del suo meccanismo è simile al funzionamento di dispositivi dotati di valvole con un'asta, solo con una membrana, tesa sul pistone. Ha un gioco per il passaggio della barra di plastica, che ha anche un gioco di O1 mm. Per questo motivo, una piccola parte dell'acqua entra nel compartimento di riempimento, formato da un pistone e una membrana. Quando il galleggiante viene abbassato nel pistone, si apre un'apertura di 0,5 mm, attraverso la quale parte dell'acqua può entrare nel serbatoio. Ciò consente di fornire la stessa pressione nel prefilling, nei compartimenti di riempimento e dietro quest'ultimo. In effetti, questa è la differenza tra la membrana e il design della valvola stelo.
2. Il secondo stadio: l'acqua entra nel serbatoio, sollevando il galleggiante. Allo stesso tempo, il livello dell'asta con guarnizione in gomma, che chiude il foro, inizia ad aumentare. L'ulteriore movimento dell'asta preme di più il pistone e la membrana sul sedile, motivo per cui la camera di riempimento è sigillata. Questo è aiutato dalla pressione dell'acqua. La membrana è premuta contro la sella e l'acqua smette di scorrere nel serbatoio.
3. Il terzo stadio: la discesa dell'acqua. In questo momento, la pressione del galleggiante sull'asta si arresta, che cessa di chiudere il foro nel pistone, a causa del quale la pressione nel compartimento di riempimento inizia a diminuire. A questo punto, la pressione dell'acqua sposta la membrana e il funzionamento del serbatoio entra nel primo stadio.

Meccanismo di risoluzione dei problemi

L'acqua non viene raccolta nel serbatoio o non si sovrappone al flusso:

1. Questo di solito è dovuto all'ostruzione di uno qualsiasi dei fori.
2. La seconda opzione: il fallimento della membrana o del calcio.

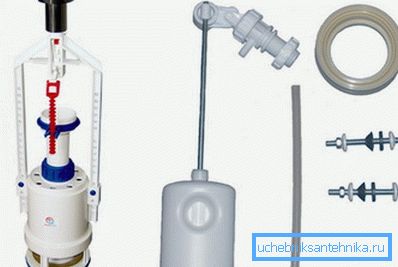

Suggerimento: è necessario smontare il dispositivo e vedere tutti i suoi elementi che devono essere puliti e risciacquati.

1. Un altro motivo per tali malfunzionamenti - bassa pressione nel sistema idraulico o i suoi salti durante il giorno. Per questo motivo, il dispositivo potrebbe anche non funzionare. (Vedi anche l'articolo Tubi per l'impianto idraulico nell'appartamento: caratteristiche.)

Se la pressione è troppo bassa, l'acqua non entra affatto nel serbatoio. Ad esempio, in una struttura sospesa, non raggiungerà nemmeno la camera di riempimento. Il float si aprirà, ma il flusso non si bloccherà.

Suggerimento: come opzione - aumentare gli ingressi dell'acqua, per i quali forarli 2-3 mm.

Si noti inoltre che più piccole sono queste aperture, maggiore è la pressione nel sistema. Soprattutto tale conoscenza sarà utile quando si installa un bagno nel paese. In caso di picchi di pressione costanti, raccomandiamo l'acquisto di valvole con valvola a stelo. (Vedi anche l'articolo Collegamento della toilette alla fogna: caratteristiche.)

conclusione

Oggi il dispositivo è stato considerato valvola di scarico, che viene utilizzata nella tazza del water, i motivi per cui l'apparecchiatura potrebbe non funzionare. Con tale conoscenza, puoi far fronte a questi problemi tu stesso. Il video in questo articolo fornirà l'opportunità di trovare ulteriori informazioni sull'argomento sopra.
