Armatura per radiatori e accessori di montaggio: selezione e

Ha deciso di raccogliere autonomamente il sistema di riscaldamento in una casa di campagna? In questo caso, devi trovare i componenti necessari. E soprattutto, avrete bisogno di raccordi per radiatori e componenti per i lavori di installazione pianificati.

Oggi, un gran numero di schemi diversi per la costruzione di sistemi di riscaldamento sono utilizzati ovunque, quindi anche i raccordi per il collegamento dei radiatori di riscaldamento sono presentati in una vasta gamma.

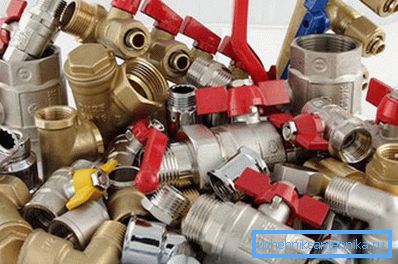

Una varietà di elementi di bloccaggio e collegamento per la progettazione di sistemi di riscaldamento

A volte un acquirente impreparato non è in grado di comprendere la varietà di parti destinate all'assemblaggio di sistemi di riscaldamento presentati in negozi specializzati. Nel frattempo, sulla correttezza della scelta e sulla correttezza dell'uso di valvole e componenti dipende dall'efficienza e dalla funzionalità del sistema finito.

Varianti di raccordi e componenti necessari per il dispositivo di dispositivi di riscaldamento

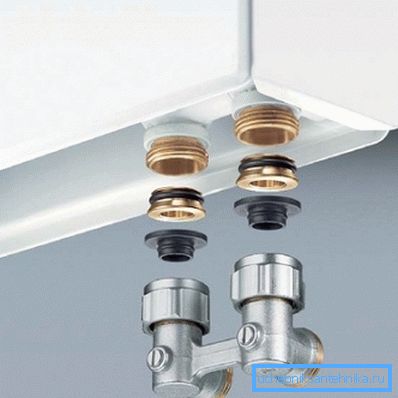

Questo è il modo in cui i radiatori di riscaldamento bimetallico con i raccordi per il collegamento inferiore sembrano

Come già accennato, per installare e far funzionare correttamente una batteria, è necessario selezionare correttamente un certo numero di parti, tra cui:

  • valvole e valvole di controllo;
  • raccordi di collegamento;
  • montaggi di montaggio.

Quando si scelgono i prodotti elencati, è necessario prestare attenzione non solo alla loro qualità, ma anche alla compatibilità con i dispositivi di riscaldamento che si prevede di installare con le proprie mani.

Considerare ciascuna di queste categorie in modo più dettagliato.

Valvole per il riscaldamento delle partizioni

Le valvole sono disponibili nelle seguenti categorie di dispositivi:

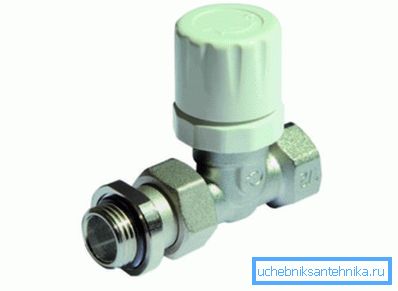

Manuale thermoventil
  • Termoventilazione manuale e automatica (valvole) sono raccordi progettati per regolare il flusso di refrigerante ai dispositivi di riscaldamento. L'utilizzo del termo-sfiato automatico in combinazione con le testine termiche consente di ottenere significativi risparmi nell'utilizzo delle risorse energetiche ottimizzando il funzionamento dell'intero sistema di riscaldamento.

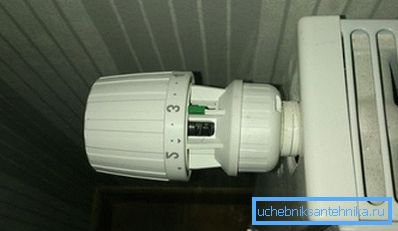

Ventola termica automatica

Le termo-ventille manuali sono dispositivi semplici, il cui design è per molti aspetti simile a quello di un normale rubinetto dell'acqua. Ma se un rubinetto ordinario, di regola, funziona in due posizioni (aperto e chiuso), il termoventilatore manuale garantisce un controllo regolare del flusso circolante.

Entrambe le categorie di apparecchiature sono installate sul tubo di alimentazione del refrigerante o direttamente all'ingresso della batteria. Se l'installazione di una valvola manuale non implica alcuna restrizione sulla posizione, allora le termovalvole automatiche dovrebbero essere installate in modo tale che i flussi d'aria riscaldata non lo influenzino direttamente;

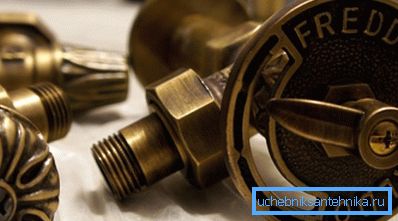

Valvole moderne, realizzate in stile retrò
  • Valvole di intercettazione manuali - dispositivi utilizzati per sovrapporre completamente l'area di flusso della pipeline. Il dispositivo funziona in due posizioni "aperto" e "chiuso" ed è installato sull'alimentazione del refrigerante davanti alla testina termica. L'uso di valvole di intercettazione a causa della necessità di spegnere il refrigerante nella riparazione o nella sostituzione della batteria;
  • Testina termica Questo è un dispositivo costituito da una valvola di ritegno, un sensore e un meccanismo di esecuzione.

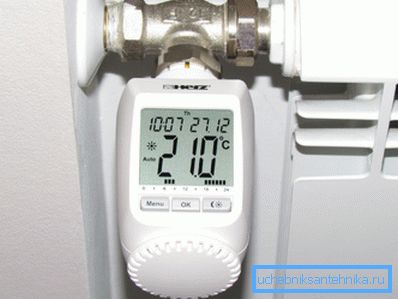

Termostato controllato da microprocessore

Il dispositivo viene utilizzato per regolare l'intensità del refrigerante in base alla temperatura nella stanza.

Diverse versioni con sensore esterno e integrato. La scelta di un particolare modello è determinata dalle caratteristiche del lavoro di installazione. Differiscono anche le teste termiche di azione meccanica e i modelli con un sintonizzatore a microprocessore;

Importante: le statistiche sull'uso delle testine termiche, a condizione che siano installate correttamente, indicano un risparmio del 20% nel consumo di energia. Pertanto, nonostante il fatto che il prezzo di alcuni modelli sia elevato, tali costi sono pienamente giustificati da tariffe più basse per l'elettricità consumata o il gas naturale.

  • Depuratori d'aria per radiatori - Una sorta di valvola progettata per rimuovere automaticamente l'aria dalle batterie e quindi regolare la pressione nel sistema.

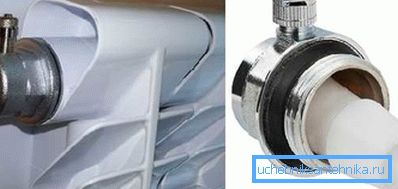

Dispositivo di rimozione dell'aria automatico

Dispositivi di questo tipo sono ugualmente richiesti quando si organizzano sistemi centralizzati e autonomi.

il collegamento di raccordi

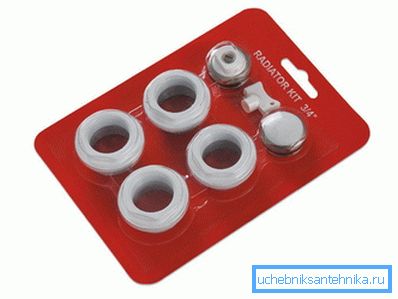

Set standard per batterie con un diametro? un pollice

Le istruzioni per l'installazione delle batterie implicano la necessità di utilizzare elementi di collegamento speciali - raccordi. Attraverso queste parti, è possibile collegare la conduttura al riscaldatore e allo stesso tempo garantire la tenuta della connessione.

Il completamento della maggior parte dei radiatori di riscaldamento non include i raccordi e pertanto è necessario acquistare questi prodotti in un ordine aggiuntivo.

I raccordi necessari per l'installazione di dispositivi di riscaldamento sono auto-realizzati sotto forma di kit speciali o universali. Il kit contiene due connettori plug-in progettati per i collegamenti di alimentazione e di ritorno e due tappi progettati per la chiusura ermetica delle due aperture rimanenti. Se vengono acquisite più aperture, non due, ma quattro tappi.

Importante: nonostante il fatto che i raccordi siano dotati di anelli di tenuta in gomma, per una maggiore tenuta del collegamento durante l'installazione si consiglia di utilizzare un nastro isolante.

Accessori di montaggio

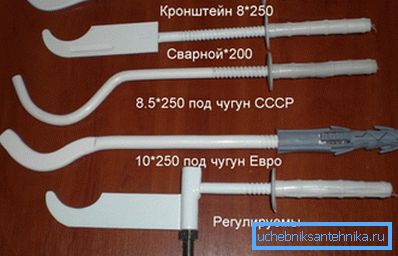

Staffe illustrate per il montaggio a parete

Quando si pianifica l'installazione delle batterie, è necessario ricordare che questi dispositivi avranno qualcosa da sistemare in una posizione particolare. Dato il peso considerevole dei riscaldatori riempiti d'acqua, la scelta degli elementi di fissaggio dovrebbe essere affrontata con particolare responsabilità.

Tutti gli apparecchi presentati in vendita possono essere suddivisi in due tipi generali: modifiche destinate al montaggio a parete e modifiche per il montaggio a pavimento.

L'armatura per il montaggio a parete di dispositivi di riscaldamento è rappresentata da una vasta gamma di diverse staffe. Le staffe di metallo si differenziano per dimensioni, configurazione e metodo di fissaggio. Di conseguenza, puoi scegliere l'opzione che più si avvicina alle caratteristiche del lavoro pianificato.

Tra la gamma di staffe a muro, notiamo le seguenti varietà:

  • chiusure in acciaio con la possibilità di regolare l'altezza e il volo;
  • viteria in ghisa pressofusa;
  • tipo di perno di fissaggio in acciaio (lunghezza 170-300 mm);
  • nastro d'acciaio con staffe fissate su di esso;
  • supporti angolari rinforzati in acciaio;
  • staffe a muro standard con guarnizione in plastica.

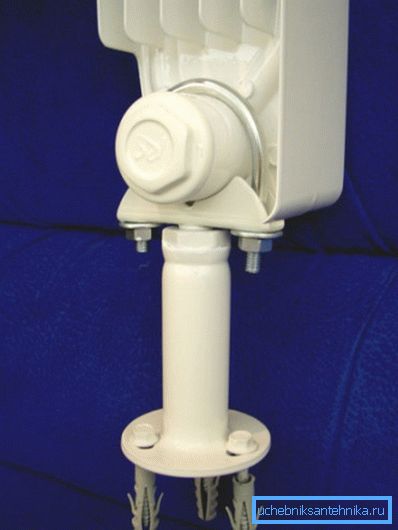

Un esempio di utilizzo di una staffa a forma di U.

L'armatura per l'installazione a pavimento di dispositivi di riscaldamento è installata direttamente sulla base del pavimento e assume il peso della batteria.

Tra queste parentesi, notiamo le seguenti varietà:

  • Le staffe a forma di U sono rack verticali che sono montati sulla base del pavimento con i tasselli. Sulla parte superiore è installato un dispositivo di riscaldamento, fissato sul rack con un morsetto rigido a forma di U, serrato con bulloni;
  • "Catena": in questo tipo di staffe, invece di un giogo rigido, veniva usata una catena flessibile, simile nel design a una catena di biciclette;
  • "Forcella": questo tipo di rinforzo non implica un attacco rigido, poiché la batteria si adatta alla parte superiore e non attira nulla. Di conseguenza, il radiatore mantiene la posizione necessaria a causa del proprio peso. Per questo motivo, una staffa sotto forma di spina dovrebbe essere utilizzata in combinazione con i supporti a muro.

Panoramica dei produttori di raccordi per radiatori di riscaldamento

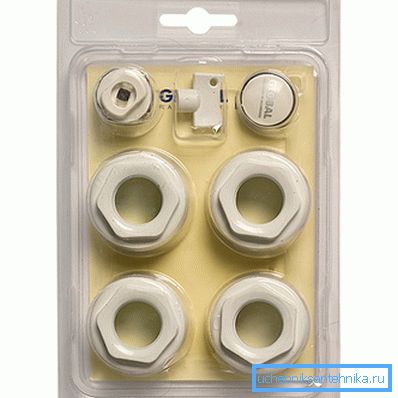

Set originale per batterie di marca Global

Ad oggi, la gamma di valvole per il collegamento delle batterie è rappresentata da prodotti di varie marche.

Considera brevemente quali sono i marchi.

  • Global - il famoso marchio italiano, che produce non solo dispositivi di riscaldamento, ma anche una vasta gamma di componenti di alta qualità;
  • Oasis è un marchio cinese i cui prodotti sono rappresentati da staffe di vario tipo per batterie in ghisa, alluminio, bimetallico e acciaio;
  • Elsotherm e Apriori sono marchi commerciali appartenenti al gruppo ELSO della holding nazionale. Oltre ai dispositivi di riscaldamento stessi, una vasta gamma di accessori originali viene venduta con questo marchio;
  • Radena è un marchio italiano che produce kit rebar originali per le sue batterie.

Importante: In vendita, insieme ai raccordi originali dei marchi che producono radiatori, è possibile trovare prodotti "senza nome". Poiché i prodotti anonimi non possono essere sicuri, è quindi meglio acquistare componenti della stessa marca che hanno prodotto il radiatore.

conclusione

Ora che sappiamo quali tipi di accessori e accessori sono necessari per installare le batterie, possiamo acquistare tutto il necessario per assemblare il sistema di riscaldamento.

Ci sono domande che richiedono un chiarimento? Ulteriori informazioni possono essere trovate guardando il video in questo articolo.
