Ascensore di riscaldamento: primo conoscente

In questo articolo dobbiamo scoprire che cos'è l'ascensore nel sistema di riscaldamento e come funziona. Oltre alle funzioni, studieremo le modalità di funzionamento dell'unità dell'ascensore e come regolarla. Quindi vai.

Cos'è?

funzioni

In termini semplici, i nodi di riscaldamento dell'ascensore sono dei buffer particolari tra il sistema di riscaldamento principale e il sistema di ingegneria domestica.

Combinano diverse funzioni:

• Convertono la differenza di pressione tra le linee del percorso (3-4 atmosfere) nello 0.2 necessario per il funzionamento del circuito di riscaldamento.
• Sono utilizzati per avviare o arrestare sistemi di riscaldamento e acqua calda.
• Consentono di passare tra le diverse modalità operative del sistema ACS.

Specificare: la temperatura dell'acqua nei rubinetti non deve superare i 90-95 gradi. In estate, quando la temperatura dell'acqua nella linea di alimentazione non supera i 50-55 ° C, l'ACS viene alimentata da questa filettatura. Al culmine del clima freddo, la fornitura di acqua calda deve essere commutata nella tubazione di ritorno.

elementi

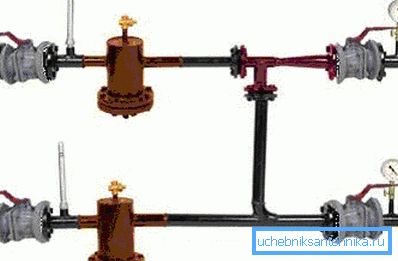

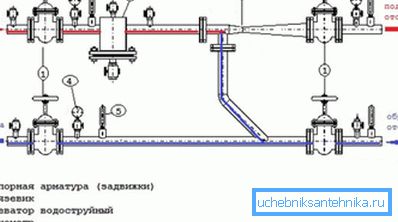

Lo schema più semplice dell'unità di riscaldamento dell'ascensore comprende:

1. Un paio di valvole di ingresso sui fili di avanzamento e di ritorno. Il flusso si trova sempre sopra il ritorno.
2. Una coppia di valvole domestiche che tagliano il gruppo dell'ascensore dall'impianto di riscaldamento.

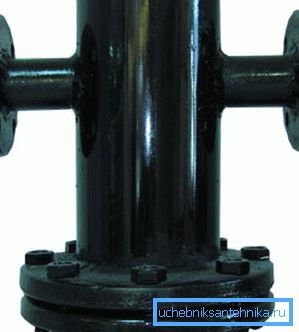

3. Gryazeviki in campo e, raramente, sulla linea di ritorno.

1. Discarica nel circuito di riscaldamento, che consente di scaricarlo completamente o di riportare il sistema in scarica, espellendo una parte sostanziale di aria all'avvio. Gli scarichi sono considerati buoni per gli scarichi.
2. Valvole di controllo che misurano la temperatura e la pressione di alimentazione, ritorno e miscela.

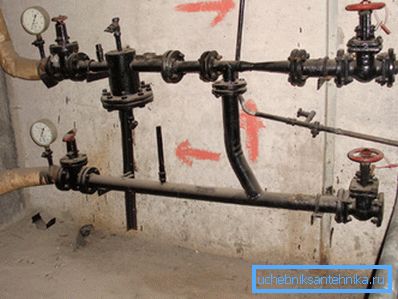

3. Infine, l'attuale elevatore a getto d'acqua è una T flangiata per tubi con un ugello all'interno.

Come funziona il sistema di riscaldamento dell'ascensore? Il principio del suo lavoro si basa sulla legge di Bernoulli, che afferma che la pressione statica in un flusso è inversamente proporzionale alla sua velocità.

L'acqua più calda e più alta pressione dal tubo di alimentazione viene iniettata attraverso l'ugello nella presa dell'ascensore e crea, per quanto paradossalmente suoni, una zona del vuoto che preleva una parte dell'acqua dalla tubazione di ritorno nel ciclo di circolazione ripetuto.

Ciò garantisce:

• Grande flusso di refrigerante attraverso il circuito con un minimo del suo flusso dall'autostrada.
• Allineamento delle temperature vicino all'ascensore e riscaldatori distanti da esso.

Come vengono distribuite le pressioni durante la stagione di riscaldamento? Diamo parametri tipici.

Le temperature nel percorso e dopo l'ascensore sono soggette al cosiddetto programma di temperatura, il fattore determinante in cui è la temperatura esterna. Il valore massimo per la linea di rifornimento del percorso è di 150 gradi: con un ulteriore riscaldamento, l'acqua bollirà, nonostante la sovrapressione. La temperatura massima della miscela è 95 C per due tubi e 105 per sistemi monotubo.

Oltre a questi elementi, l'ascensore del sistema di riscaldamento può comprendere la intercettazione di acqua calda.

Sono possibili due configurazioni di base.

1. Nelle case costruite prima della fine degli anni '70, l'acqua calda sanitaria viene alimentata attraverso un inserto nella fornitura e uno nella linea di ritorno.
2. Nelle case più recenti, ci sono due legami in ogni riga. Una rondella di ritenzione con un diametro di 1-2 mm più grande del diametro dell'ugello è posizionata sulla flangia per il collegamento dei tubi tra gli inserti. Fornisce una goccia sufficiente a garantire che quando si accende l'ACS in base agli schemi dall'alimentazione alla fornitura e dal ritorno al ritorno, l'acqua circoli continuamente attraverso i riser accoppiati e gli scaldasalviette.

Aree di responsabilità

Qual è il nodo di riscaldamento dell'ascensore - abbiamo in qualche modo capito.

E chi ne è responsabile?

• La sezione del percorso all'interno della casa alle flange delle valvole di aspirazione è l'area di responsabilità dell'organizzazione di trasporto del calore (reti di calore).
• Tutto dopo le valvole di ingresso e le valvole stesse sono l'area di responsabilità dell'organizzazione abitativa.

Tuttavia: la selezione dell'elevatore di riscaldamento in base al numero (dimensioni standard), il calcolo del diametro dell'ugello e le rondelle di ritegno vengono eseguite dalle reti di riscaldamento. I proprietari di abitazione forniscono solo installazione e smontaggio.

controllo

L'organizzazione di controllo è di nuovo la rete di riscaldamento.

Che cosa controllano esattamente?

• Diverse volte durante l'inverno, vengono eseguite misure di controllo delle temperature e delle pressioni di flusso, ritorno e miscela.. In caso di deviazioni dal programma di temperatura, l'elevatore di riscaldamento viene ricalcolato con un alesaggio o una diminuzione del diametro dell'ugello. Naturalmente, questo non dovrebbe essere fatto al culmine del clima freddo: a -40, l'accesso al riscaldamento per strada può essere afferrato con ghiaccio entro un'ora dopo la fine della circolazione.
• In preparazione per la stagione di riscaldamento, viene controllata la condizione delle valvole di intercettazione. Il controllo è estremamente semplice: tutte le valvole nel gruppo si sovrappongono, dopo di che si apre qualsiasi valvola di controllo. Se l'acqua viene da esso - è necessario cercare un difetto; inoltre, in qualsiasi posizione delle valvole, non dovrebbero avere perdite sulle ghiandole.
• Infine, al termine della stagione di riscaldamento, gli ascensori del sistema di riscaldamento insieme al sistema stesso vengono testati per la temperatura.. Il mezzo di riscaldamento viene riscaldato ai valori massimi con l'alimentazione ACS disattivata.

gestione

Diamo l'ordine di esecuzione di alcune operazioni associate al lavoro dell'ascensore.

Iniziare il riscaldamento

Se il sistema è pieno, tutto ciò che devi fare è aprire le valvole della casa e inizierà la circolazione.

Un po 'più complicato è l'istruzione per lanciare un sistema abbandonato.

1. Lo scarico nel tubo di ritorno si apre e lo scarico nel flusso si chiude.
2. Lentamente (per evitare colpi d'ariete) si apre la valvola superiore.
3. Dopo che l'acqua è arrivata alla discarica, è pulita, senza aria, si chiude, dopo di che si apre la valvola della casa inferiore.

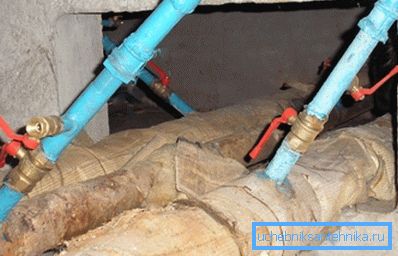

È utile: se le valvole a sfera moderne sono installate sui riser, la direzione del circuito da resettare non ha importanza. Ma con una vite, un rapido riflusso può strappare la valvola, dopo di che il fabbro avrà una lunga e dolorosa ricerca delle cause del fermo di circolazione nei riser.

Lavora senza ugello

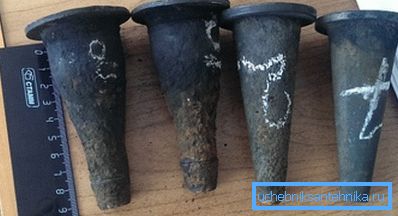

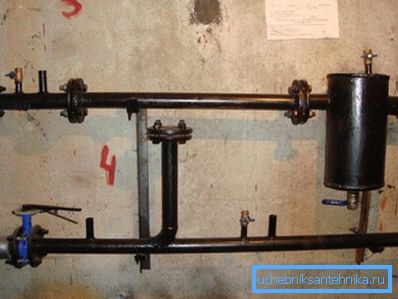

A una temperatura di ritorno catastroficamente bassa al picco del freddo, viene praticato un ascensore senza ugello. Il sistema riceve refrigerante dall'autostrada, non la miscela. Lo starter è pieno di frittelle d'acciaio.

Regolazione differenziale

Quando il ritorno è troppo alto ed è impossibile sostituire prontamente l'ugello, si pratica per regolare la valvola differenziale.

Come si fa da soli?

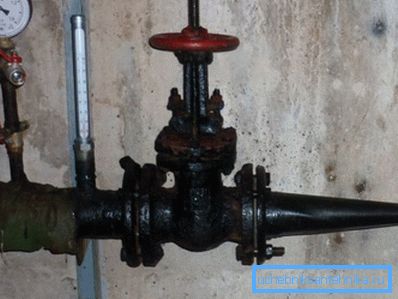

1. Viene misurata la pressione di alimentazione, dopo di che il manometro viene posizionato sul flusso di ritorno.

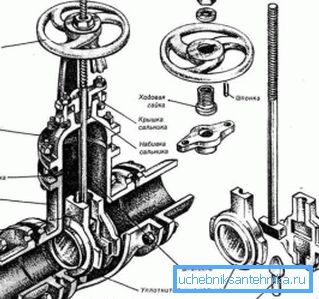

2. La valvola di ingresso sul tubo di ritorno si chiude completamente e si apre gradualmente con il controllo della pressione sul manometro. Se copri semplicemente il fermo, le sue guance potrebbero non cadere completamente sull'asta e scivolare più tardi. Il prezzo della linea di condotta sbagliata è garantito dal riscaldamento dell'accesso non congelato.

Alla volta, non devono essere rimosse più di 0,2 atmosfere di differenziale. La misurazione ripetuta della temperatura di ritorno viene eseguita in un giorno, quando tutti i valori sono stabilizzati.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore a comprendere lo schema di lavoro e l'ordine di regolazione del gruppo dell'ascensore. Come al solito, ulteriori informazioni saranno offerte alla sua attenzione dal video allegato. Buona fortuna!
