Assemblare un radiatore di riscaldamento con le proprie

La necessità di montaggio e smontaggio della struttura di riscaldamento si verifica quando una delle sezioni ha dato una perdita, anche se si desidera risparmiare sull'assemblaggio dell'intero complesso, se necessario, aumentare le sezioni, poiché inizialmente si "mancava" con il loro conteggio. Come puoi vedere, i motivi sono molti, sono meno importanti del processo a cui le nostre istruzioni sono dedicate.

L'obiettivo finale sono le batterie calde.

Un sacco di batterie, ma un metodo di assemblaggio

Vorremmo ricordarti che le batterie possono essere di diversi tipi a seconda dei materiali:

  • Ghisa;
  • bimetallico;
  • alluminio;
  • acciaio.

E diversi tipi di design:

  • pannello;
  • Sezionale.

Per vostra informazione! Il segreto è semplice: il metodo di assemblaggio di vari radiatori è lo stesso + il metodo di legare i radiatori è lo stesso. Pertanto, il materiale di oggi è universale per tutti i tipi di batterie.

Iniziamo con le sezioni

Effettueremo il montaggio sull'esempio di batterie sezionali. Per integrare in qualche modo le informazioni, analizziamo i momenti dei radiatori vincolanti, soprattutto perché sono dello stesso tipo per i riscaldatori a pannello e sezionali.

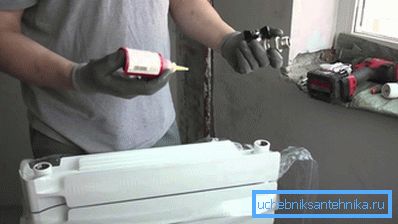

Organizziamo tutto nei posti.

La preparazione inizia con la distribuzione dei ruoli:

  1. Su ciascun radiatore, indipendentemente dal tipo, vi sono quattro ingressi filettati. Il nostro compito è determinare il circuito di ingresso-uscita del liquido di raffreddamento per il corretto posizionamento delle spine e il corretto collegamento dell'elemento alla rete;

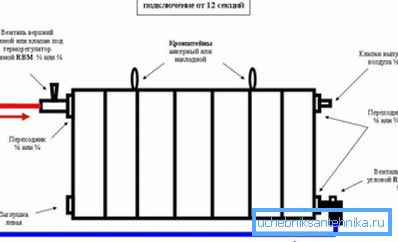

Schema di montaggio.

Suggerimento: Se si effettua la sostituzione abituale del radiatore, non è necessario inventare nulla. Fai tutto nelle sembianze del radiatore precedente. Ingresso superiore, uscita inferiore. Il foro filettato superiore opposto è un tappo passante con una valvola Mayevsky. L'uscita filettata inferiore opposta è una spina cieca.

  1. I ruoli sono distribuiti. Facciamo assemblaggio:
    • L'inizio è il collegamento della gru Mayevsky e del tappo cieco. Per questi scopi, fibra di lino adatta e una pasta speciale per sigillare i collegamenti filettati;
    • La fibra viene avvolta in fili uniformi senza grumi e creste nella direzione opposta alla filettatura dei cappucci;

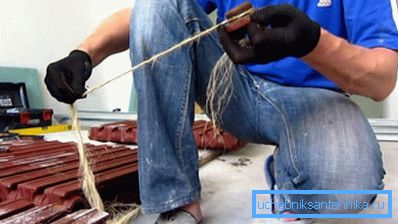

    Per la sigillatura aggiuntiva delle parti usiamo la fibra.
      • Quindi la pasta fissa questa fibra sul posto;
      • Con una chiave, le spine sono installate sul posto.

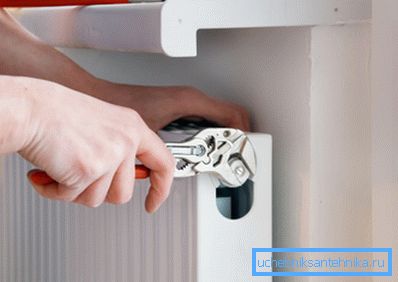

      Chiave regolabile - un grande aiuto.

      Suggerimento: In vendita ci sono chiavi speciali con tacche sagomate per i parametri di base del kit di installazione. Per il legame del radiatore, la chiave regolabile sarà sufficiente, anche se la sua capacità non sarà sufficiente per i tappi dei radiatori in ghisa. Allora hai ancora bisogno della chiave del gas.

        • Leggermente più difficile con l'ingresso dell'acqua e del drenaggio. Oggi, le batterie sono installate prese, chiamate americane, questa connessione con un cap dado fornisce la connessione più affidabile. La loro installazione è la seguente:
        • La parte filettata che entra nel radiatore è sagomata nello stesso modo in cui è stata descritta, con fibra e pasta;

        Raccomandazioni! Il lino e la pasta possono essere sostituiti con il nastro FUM, quindi molti consigli. In effetti è possibile, ma deve essere fatto con competenza. Tale sostituzione è possibile in case e appartamenti dove c'è un sistema di riscaldamento autonomo, dove la pressione del refrigerante nella rete è sufficientemente bassa - il circuito è chiuso. Il nastro FUM in tali condizioni è molto comodo. Quando la pressione salta, ospiti frequenti del sistema di riscaldamento globale, il nastro potrebbe rompersi. Il risultato è chiaro: fluire.

          • Spinning American non è una normale chiave per il gas e un esagono.

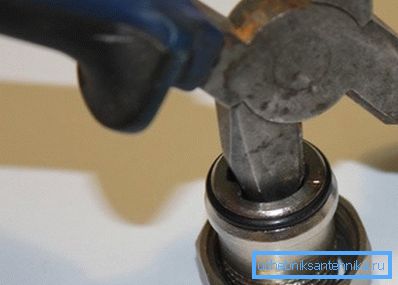

          La sostituzione è possibile?

          Suggerimento: In molti materiali video, puoi vedere come un americano è contorto con uno scalpello, un perno quadrato e persino una presa da un paio di pinze. Non ci impegniamo a giudicare quanto questo sia giustificato, ma la chiave nativa è ancora migliore.

          Connessione di sezione

          Per fare questo, abbiamo bisogno di nipples - connettori a sezione speciale con un anello di tenuta in gomma, così come i tasti per stringere i capezzoli.

          Il nostro aiuto! Il capezzolo è un tipo di connessione, rappresentato da una sezione del tubo con una scanalatura trasversale centrale per una guarnizione in gomma. Dal solco vai creste con filo sul lato destro e sinistro. Questo design consente di ruotare il connettore nelle prese filettate l'un l'altro con l'arco simultaneo delle alette del radiatore.

          Come assemblare una sezione del radiatore del riscaldamento?

          L'algoritmo di assemblaggio è semplice:

          • L'assemblaggio di sezioni di radiatori in alluminio, così come l'assemblaggio di radiatori bimetallici con le proprie mani, inizia con "nipples" ad "innesco" in fori filettati;

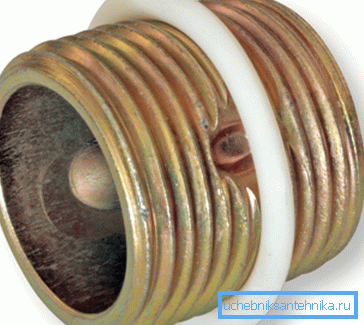

          Sigillo per capezzoli fotografici.

          Suggerimento: Se si collegano due sezioni, le finestre di ancoraggio dovrebbero avere: una - il filo giusto, l'altro - la sinistra.

          • L'assemblaggio di radiatori in alluminio, così come l'assemblaggio di radiatori in ghisa con le proprie mani, viene effettuato stringendo uniformemente le connessioni filettate del nipplo e delle sezioni con appositi tasti;

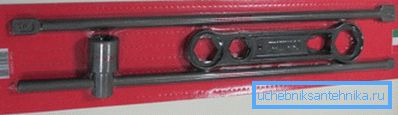

          Chiavi per l'assemblaggio di nervature.

          Guardando! Il lavoro sull'installazione della batteria è fatto meglio insieme. Questo è più facile e più facile da controllare.

          • Dopo aver agganciato il numero richiesto di sezioni, l'assemblaggio del radiatore in alluminio, come qualsiasi altro, viene eseguito secondo lo schema di legatura, che è già stato descritto.

          Alcune parole sul monte

          Abbiamo già descritto come assemblare i radiatori bimetallici, come assemblare un radiatore in alluminio. Il tipo di designer non è importante, l'assemblaggio delle costole è fatto su un principio simile con le proprie mani. E qui è anche meglio lavorare insieme.

          Suggerimento: Se cambi, ad esempio, un radiatore in ghisa su un pannello di acciaio, i tipi di fissaggio delle strutture in ghisa non funzioneranno per te. Devono essere rimossi e installati nuovi. Fortunatamente nei gruppi di riscaldatori a pannello lo sono. E mentre una persona eseguirà il rozzo aggancio, il secondo può segnare i luoghi di fissaggi futuri.

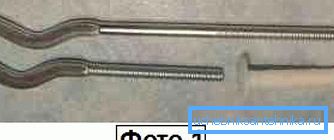

          Tutto ciò che è buono per le sezioni non è adatto per i pannelli.

          Nel porcellino salvadanaio. Se si collega la batteria non al montante, ma la si collega all'autonomia, i maestri consigliano di effettuare una piccola inclinazione della batteria di circa 5 gradi in modo che la valvola Mayevsky sia leggermente più alta della connessione di ingresso con il flusso del vettore di calore. Il risultato di tale connessione è che se l'aria si accumula nel sistema, allora è al rubinetto e non si trova al di sopra del flusso d'acqua lungo l'intero perimetro del tubo.

          In conclusione

          L'installazione e il montaggio del riscaldatore sono un processo semplice, tanto più che il prezzo di tutte le opere è abbastanza ragionevole, perché il nostro materiale e il video in questo articolo ti aiuteranno a raccoglierlo.
