Assonometria del sistema di riscaldamento: familiarità con

Cos'è - assonometria del riscaldamento? In questo materiale dobbiamo tornare a scuola e ri-conoscere noi stessi con il termine dimenticato. Inoltre, cercheremo di scoprire quali regole dovrebbero essere seguite dalla stesura di schemi assonometrici per gli impianti di riscaldamento.

definizione

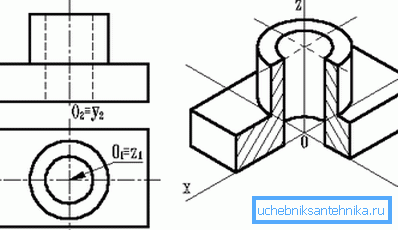

Il termine assonometria viene dalla Grecia e deriva da due parole: asse e misura. Il significato del termine è nell'immagine grafica di oggetti tridimensionali proiettandoli su un piano.

Come viene proiettato l'oggetto:

1. È legato a tre assi coordinati.
2. Viene selezionato un cosiddetto piano dell'immagine su cui deve essere proiettato l'oggetto.

Nota: nessun asse coordinato dovrebbe essere parallelo ad esso.

1. Tutti i punti dell'oggetto sono proiettati sul piano.

Poiché il piano dell'immagine non è parallelo a nessuno degli assi delle coordinate, lungo tutti gli assi la proiezione avrà deviazioni dalle dimensioni effettive dei segmenti.

A seconda di come le distorsioni sono distribuite lungo gli assi, l'assonometria può essere chiamata:

• isometrica. In questo caso, la distorsione su tutti gli assi è la stessa.

• dimetrica. Distorsione uguale lungo due assi.
• trimetric - tutte le distorsioni hanno significati diversi.

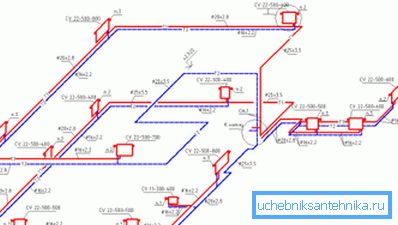

Lo schema assonometrico di un sistema di riscaldamento è solo la sua proiezione su un piano che non è parallelo alle pareti dell'edificio o dei suoi piani. La proiezione denota elementi del sistema e i loro parametri di base.

Requisiti normativi

Esse sono esaustivamente definite in GOST 21.602-2003, che regola le regole per la stesura della documentazione per i sistemi di ingegneria degli edifici (incluso il riscaldamento). Cerchiamo di individuare dal testo del documento i punti principali che sono di diretta rilevanza per la nostra materia.

Disposizioni generali

Agli elementi dei sistemi di riscaldamento viene assegnata una designazione che consiste in una marcatura e un numero di serie nell'ambito di questo schema. Quali designazioni vengono utilizzate?

Per alcuni simboli grafici, il documento si riferisce ai GOST correlati:

• Le condutture dovrebbero essere designate secondo GOST 21.206 - 93.

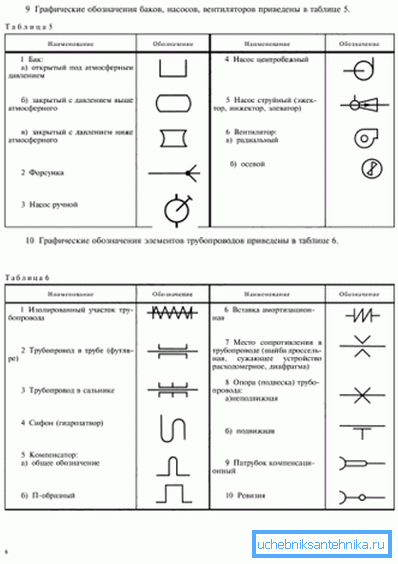

• Denominazione di valvole di ritegno, strozzatori, valvole a saracinesca, radiatori, ecc. può essere trovato in GOST 21.205-93.

Inoltre, tra le disposizioni generali vi sono una serie di requisiti aggiuntivi per i disegni.

• I segni di altezza sono indicati sulle linee di estensione o sui contorni degli elementi.
• Lo schema di riscaldamento assonometrico può essere eseguito su una scala 1:50, 1: 100 e 1: 200.

Elenco delle apparecchiature e dei parametri designati

Nello schema composto dalle tue mani, dovrebbe essere indicato quanto segue:

1. Tubazioni con diametri.
2. Isolamento termico delle sezioni della pipeline. Lei è rappresentata graficamente.
3. I livelli dell'asse di tutte le condotte sono relativi a zero.

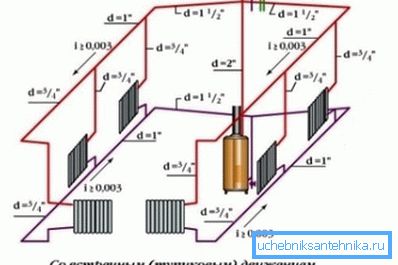

4. Bottiglie di imbottigliamento (ovviamente, laddove sono necessarie) nei sistemi di gravità e nelle case dell'imbottigliamento superiore).

1. Se ci sono spazi nelle sezioni orizzontali dell'imbottigliamento - le dimensioni delle sezioni.
2. Supporti, giunti di dilatazione e sospensioni.

Punto importante: in questo caso, l'immagine viene fornita con una rimozione a scaffale, sopra la quale indica il tipo di elemento. Sotto lo scaffale dovrebbe essere indicato corrispondente all'elemento del documento.

1. Valvole di intercettazione E in questo caso, viene utilizzato un ripiano da asporto, al di sopra del quale è indicato il tipo e il diametro (DN) del rinforzo. Di seguito è riportata la designazione dell'elemento nel catalogo.
2. Risers e pianificatori (sezioni orizzontali) con segni.
3. Radiatori, convettori e altri dispositivi di riscaldamento.

È obbligatorio indicare il tipo e i parametri di base:

• Il numero di sezioni del radiatore sezionale.
• Il numero di sezioni (tubi) del registro e la sua lunghezza.
• Il numero e la lunghezza dei tubi alettati.
• Per altri dispositivi di riscaldamento - il loro tipo.

1. Designazione degli impianti (caldaie, forni con scambiatori di calore, pompe di calore, gruppi di ascensori, pompe di circolazione per il riscaldamento, ecc.).
2. Dispositivi incorporati (coppe dell'olio per controllo della temperatura e uscite per l'installazione di valvole di controllo, che consentono di misurare la pressione).
3. Sè stessi strumenti per misurare i parametri del sistema e la misurazione del calore.

Curiosamente: GOST consente agli edifici a più piani di realizzare uno schema dettagliato solo per la parte sotterranea dell'edificio. In questo caso, il layout di cablaggio dei riser e, se necessario, lo schema elettrico in soffitta vengono eseguiti separatamente. L'istruzione è legata all'eccessiva complessità della proiezione assonometrica di tutte le comunicazioni, ad esempio, in un edificio di 16 piani.

specificazione

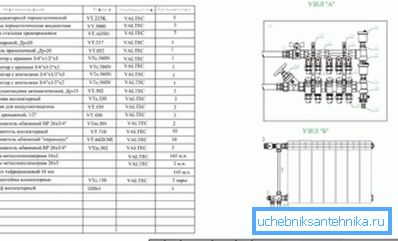

Lo standard stabilisce una serie di requisiti non solo per i disegni stessi, ma anche per le loro specifiche.

Gli elementi elencati nelle specifiche devono essere inseriti in essi nella seguente sequenza:

1. Apparecchi di riscaldamento (caldaie, radiatori, ecc.).
2. Valvole di intercettazione e controllo (valvole, saracinesche, valvole di intercettazione, valvole di ritegno).
3. Altri elementi di sistemi di riscaldamento (fanghi di scarico, prese d'aria).
4. Costruzioni incorporate (vetri d'olio e rami per valvole di controllo).

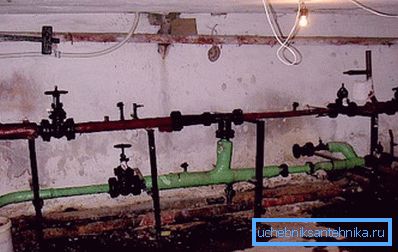

È curioso: di regola, in condizioni reali, termometri e manometri stessi non sono installati in strutture incorporate. Il prezzo dei dispositivi è abbastanza grande; in condizioni di non chiudere in modo sicuro scantinati di condomini dove è più sensato smantellarli dopo le misurazioni.

1. Condotte (imbottigliamento, riser, rivestimento).
2. Isolamento termico

Le tubazioni vengono inserite nelle specifiche per ciascun diametro (di norma - per aumentare il controllo remoto). Una varietà di curve, flange, croci per saldatura e bulloni non sono specificati nelle specifiche.

conclusione

Speriamo che le raccomandazioni e i riferimenti normativi da noi forniti aiuteranno il lettore a elaborare e leggere i disegni (vedere anche l'articolo Sistema di riscaldamento autonomo: caratteristiche del dispositivo).

Come sempre, il video allegato offrirà ulteriori informazioni. Buona fortuna!
