Batterie di riscaldamento: assistenza alla selezione,

Quale potrebbe essere la batteria di riscaldamento? Quali materiali vengono utilizzati per la fabbricazione di dispositivi di riscaldamento? Cosa fare se la batteria di riscaldamento fuoriesce tra le sezioni o sul rivestimento? Nel nostro materiale cercheremo di trovare risposte a queste e molte altre domande.

classificazione

Scopriamo con quali segni si possono classificare le batterie di riscaldamento moderne.

materiale

Per la produzione di dispositivi di riscaldamento può essere utilizzato:

• Ghisa. Caratteristiche distintive dei radiatori sezionali in ghisa di riscaldamento: un grande volume interno della sezione e un peso considerevole. La fragilità della ghisa limita la massima pressione di esercizio nell'impianto di riscaldamento ad un valore di 9-12 atmosfere.

A proposito: nel modo normale di funzionamento del riscaldamento centrale, la pressione nel circuito non supera 4 - 4,5 atmosfere. Per una casa privata con un contorno autonomo, i valori ancora più modesti sono tipici - 1,5 - 2 kgf / cm2.

• acciaio. Il suo principale vantaggio è la resistenza meccanica, che consente di non avere paura di superare i valori di pressione calcolati. Il principale svantaggio è l'instabilità alla corrosione; resettare il sistema di riscaldamento per l'estate riduce significativamente la vita dei riscaldatori.
• alluminio. La massima conduttività termica del metallo è adiacente alla limitata resistenza meccanica. Inoltre, l'alluminio forma una coppia galvanica con il rame; Se si utilizzano batterie in alluminio, il riscaldamento non deve essere diluito con tubi di rame.

Insieme alla costruzione di un metallo in vendita si possono trovare prodotti bimetallici.

Due tipi di riscaldatori bimetallici sono comuni:

1. Radiatori con nucleo in acciaio sezionale o solido con guaina in alluminio. L'acciaio offre la massima resistenza alla pressione interna (compresi gli ammortizzatori idraulici) e l'alluminio con la sua alta conduttività termica consente al riscaldatore di essere dotato di alette con un'ampia superficie. Uno dei campioni in termini di prestazioni - il radiatore monolite dell'azienda russa Rifar - è progettato per una pressione di esercizio di 100 atmosfere.
2. I convettori in rame-alluminio hanno un'alta emissione di calore in dimensioni compatte. Il rame è ancora più conduttivo dell'alluminio; il convettore è un tubo di rame con un refrigerante, che viene premuto su alette di alluminio.

Infine, vale la pena ricordare relativamente rare radiatori ekzotiku.Plastikovye sono ingombranti, fragili e possono svolgere la sua funzione a temperature superiori a 80 C. La pressione di esercizio può essere alto come 2 kg / cm2; mentre il prezzo di tali prodotti è leggermente superiore a quella dei pannelli sezionali di alluminio.

Come vantaggio principale, produttori e venditori menzionano un piccolo peso del riscaldatore (che, in generale, ha almeno un certo valore solo nella fase di trasporto e installazione).

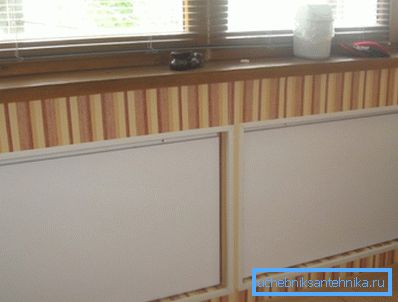

Le cosiddette batterie ceramiche non sono affatto correlate al riscaldamento dell'acqua. Si tratta di dispositivi di riscaldamento elettrico che riscaldano la stanza non per convezione, ma per trasferimento di calore mediante radiazione infrarossa.

tipo

Quali sono i dispositivi di riscaldamento sul design?

• I radiatori sezionali di riscaldamento sono batterie usate in tutte le case di costruzione sovietica, e le loro controparti più moderne in alluminio e bimetallico. Sono convenienti perché consentono l'aggiunta di sezioni aggiuntive per variare in modo flessibile la capacità termica. Ma le guarnizioni tra le sezioni spesso causano perdite.
• Convettori. In sostanza, sono solo alcuni giri di un tubo con costole trasversali premute su di esso, che aumentano il trasferimento di calore. Coperture decorative e schermi mobili sono spesso installati sul convettore per limitare il trasferimento di calore.
• I radiatori lamellari (piatti) sono due piastre in acciaio saldate lungo il profilo. Il refrigerante si muove lungo i passaggi tra di loro. Occupano un minimo di spazio nella stanza; Tuttavia, la bassa resistenza alla trazione e la modesta durata di servizio (per le piastre domestiche - solo 7 anni) rendono il radiatore della piastra un'acquisizione discutibile.

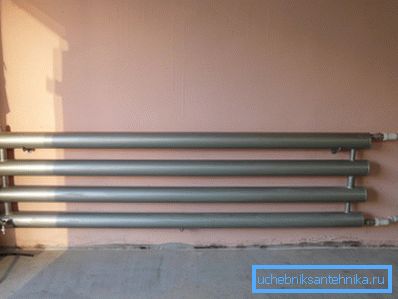

• I registri (batterie tubolari) sono dispositivi di riscaldamento fatti in casa o fabbricati in fabbrica, che sono una serie di tubi in acciaio orizzontali o verticali collegati da ponti di diametro più piccolo.

La superficie moderata e la bassa conduttività termica dell'acciaio fanno sì che i registri diventino abbastanza generali; Di solito sono utilizzati per il riscaldamento di garage, officine e locali industriali.

dimensioni

Le batterie più comuni per il riscaldamento, con una distanza centrale sul rivestimento, pari a 500 millimetri.

Tuttavia, la gamma del mercato moderno non è limitata a loro.

• I riscaldatori bassi (fino a 400 mm) vengono utilizzati con finestre panoramiche e davanzali bassi.
• Sono necessari ingombri verticali significativi (800 - 2400 mm) dei radiatori in caso di necessità di elevate emissioni termiche con mancanza di spazio.

Metodo di installazione

La maggior parte dei radiatori sono progettati per il montaggio a parete. La staffa è fissata alla parete con tasselli, usando una pistola di montaggio o viti; un radiatore richiede da 3 a 7 staffe a seconda della massa e del numero di sezioni.

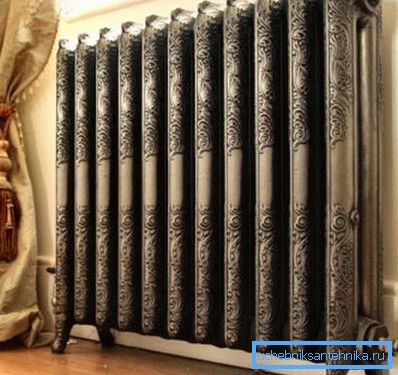

I riscaldatori a pavimento, come suggerisce il nome, sono installati su una superficie orizzontale sulle gambe. Sono richiesti nei casi in cui le pareti hanno una ridotta capacità portante (calcestruzzo aerato, guscio, pannelli di avvoltoio e così via).

produttori

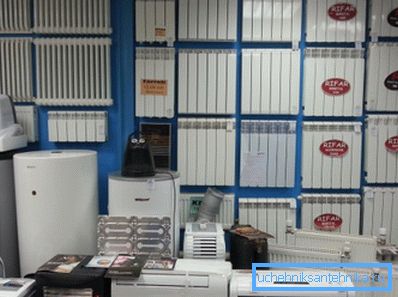

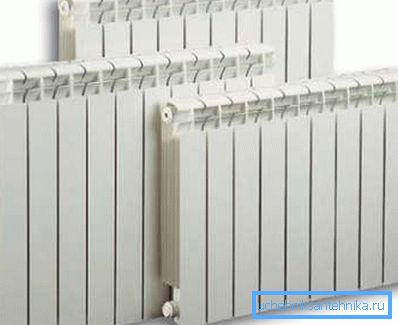

Oltre a tutto il mercato delle apparecchiature per il riscaldamento, tra i produttori di dispositivi di riscaldamento i più apprezzati sono marchi tedeschi e italiani.

In alcuni casi, la loro preferenza è giustificata: per esempio, i radiatori in acciaio per pannelli Kermi sono infatti più resistenti e più durevoli delle piastre lamellari in acciaio domestico. Tuttavia, con i dispositivi bimetallici e in alluminio l'immagine è diversa.

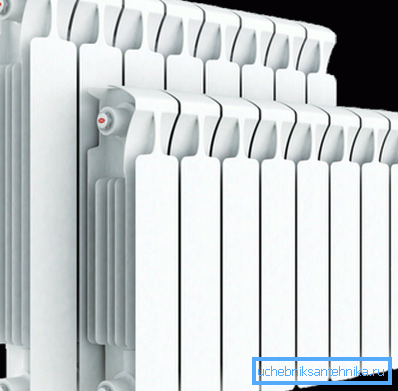

Confrontiamo le caratteristiche principali dei due dispositivi di riscaldamento: il già citato Rifar Monolith e l'italiano Global Style Plus 500.

Per chiarire: nel caso di un radiatore monolitico di Rifar, la divisione in sezioni è, ovviamente, condizionata.

Non è difficile trarre conclusioni da queste cifre. Il prodotto interno supera l'analogo d'importazione sotto tutti gli aspetti; mentre è anche il 25% più economico. Ovviamente, quando si sceglie un dispositivo di riscaldamento, è meglio non guardare la marca, ma le caratteristiche.

calcolo

casa

Quante batterie devo riscaldare una casa di dimensioni note?

Le istruzioni per il calcolo della potenza termica totale per una stanza sono ridotte alla seguente formula: Q = V * Dt * k / 860. In questa formula, V è il volume esterno (in dimensione) della casa, Dt è la differenza di temperatura calcolata con la strada, e k è il coefficiente di riscaldamento.

Come viene calcolato il parametro Dt e da dove verrà prelevato k?

Nel primo caso, viene presa la differenza tra il valore standard della temperatura interna (+18 - +22 С) e la temperatura media dei cinque giorni più freddi nella stagione di riscaldamento. Diciamo, con un minimo medio di -22 e una temperatura mantenuta nella casa di +20 C Dt = 20 - -22 = 42 C.

Nel secondo, il coefficiente è derivato dall'interpolazione lineare dalla seguente tabella:

Per esempio, per le case isolate qualitativamente (k = 0,8) volume di 300 m3 e la temperatura minima media in gennaio -32 C necessità di potenza termica in chilowatt 300 * (20 - -32) * 0,8 / 860 = 14,5 kW.

appartamento

Nel caso di un appartamento con altezza del soffitto standard (2,5 - 3 metri), è più facile rispettare la norma stabilita da SNiPs mezzo secolo fa: un chilowatt di calore corrisponde a un'area di 10 m2. Se l'appartamento ha una superficie di 50 m2 - per il suo riscaldamento è necessario 5 kilowatt. La necessità di calore per una singola stanza è stimata allo stesso modo.

Apparecchi di riscaldamento

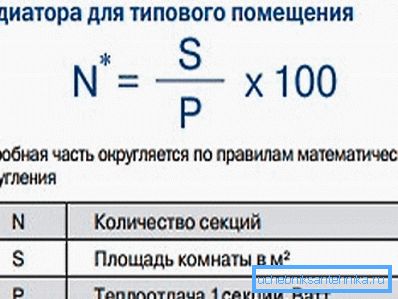

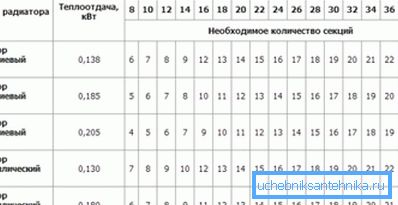

La selezione del numero di sezioni con un noto bisogno di calore è ridotta a risolvere l'equazione più semplice: ad esempio, 2 kilowatt di calore possono fornire 10 sezioni con un flusso di calore di 200 watt.

Dove trovare i dati sulla sezione del flusso di calore? Nel caso generale - dalla documentazione tecnica sul sito Web del produttore.

Se per qualche motivo è impossibile, puoi fare affidamento sui seguenti valori:

• La sezione in ghisa fornisce 140 - 160 watt;
• Bimetallico - 180 watt;
• Alluminio - 200 watt.

Problemi tecnici

Durante l'installazione, la manutenzione e la riparazione di impianti di riscaldamento con le proprie mani un principiante può avere un numero di problemi, con la soluzione di cui cercheremo di aiutare.

montaggio

Quali tubi utilizzare meglio per il collegamento delle batterie? Nel sistema di riscaldamento centrale: acciaio nero in saldatura, zincato su filetti o acciaio inossidabile ondulato su raccordi. In un sistema autonomo, è preferibile realizzare una connessione seriale di riscaldatori con un foglio di alluminio rinforzato in polipropilene; la distribuzione del collettore nel pavimento è spesso realizzata in polietilene reticolato.

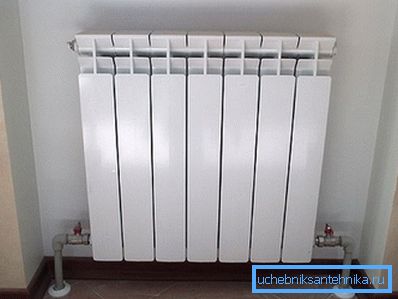

Come collegare un radiatore sezionale alla linea di alimentazione? Con un numero ridotto di sezioni (fino a sette), viene utilizzata una connessione laterale unidirezionale. Con un numero maggiore di sezioni, è preferibile collegare la batteria diagonalmente o dal basso verso l'alto.

È possibile installare una batteria su un balcone o una loggia? Come ogni cambiamento di utilità, ciò richiede il coordinamento con i residenti e le reti di riscaldamento. In generale, non è possibile: un dispositivo aggiuntivo ridurrà il trasferimento di calore delle batterie dei vicini.

riparazione

Come rimuovere la vecchia batteria in ghisa installata sulle staffe?

1. Il riser viene resettato.
2. Sul rivestimento, i dadi di bloccaggio e i tappi dei radiatori sono svitati in serie. A resistenza, l'eyeliner è preriscaldato da un asciugacapelli, da una fiamma ossidrica o da una torcia.
3. Una chiave a tubo svita i dadi di fissaggio del radiatore.

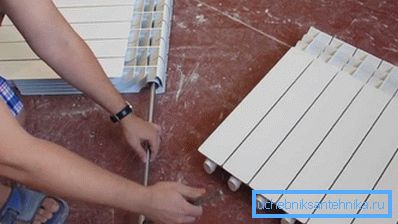

Come smontare un radiatore sezionale?

1. Il radiatore misura la distanza dalla spina al capezzolo corrispondente.
2. La chiave del radiatore viene inserita nella batteria fino a questa profondità e ruota con una leva, e dopo aver toccato i fili, manualmente. La direzione del filo può essere visualizzata sul tappo attraverso il quale viene inserita la chiave.

Importante: i nippli gemellati sono svitati di uno o due giri alla volta. Inclinazione rompe il capezzolo.

Perché c'è una perdita tra le sezioni? Le guarnizioni tra le sezioni perdono la loro elasticità nel tempo. Per eliminare la perdita, stringere il capezzolo.

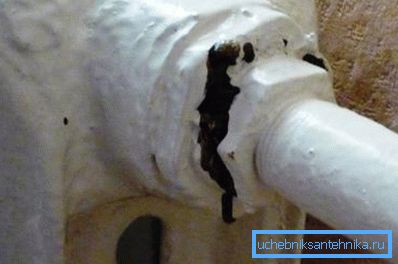

Perché la connessione della batteria alla connessione sta scorrendo?

1. Bobina bruciata sul controdado. Per eliminare il controdado è necessario riavvolgere quando il riser viene rilasciato.
2. Sgon arrugginito sul filo. L'area di connessione viene cambiata con saldatura o filettatura manuale.

Come pulire il radiatore da intasare il suo fango? Lavaggio richiede un rubinetto di lavaggio nel tappo di chiusura. Attraverso di esso, l'acqua viene scaricata nella fogna prima che le sezioni estreme vengano riscaldate. A proposito, se le tue batterie sono rumorose, è probabile che qualcuno dei vicini sia perplesso in questo momento lavandole.

Quali rubinetti mettere su fodera e batteria?

• Al passo, viene posizionata una valvola a sfera di intercettazione.
• Sul tubo di ritorno è montato un induttanza (regolatore manuale del terreno) o un termostato (testina termica).
• Alla connessione inferiore e ai piani superiori nelle case con imbottigliamento inferiore, viene inserito uno sfiato nel tappo del radiatore superiore (un rubinetto Mayevsky o un normale rubinetto dell'acqua).

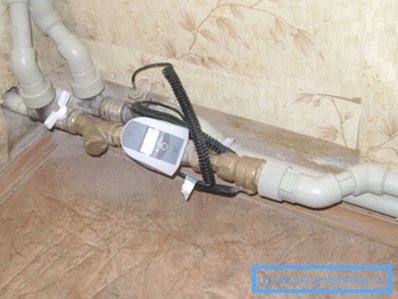

Misurazione del calore

Posso mettere un metro sul radiatore? Con il cablaggio in piedi, semplicemente non ripaga: i contatori di ciascun riscaldatore non sono sufficienti a costare 15.000 rubli per un posto, ma potrebbero non essere accettati dai rappresentanti delle reti di riscaldamento. Anche il riser e l'eyeliner contribuiscono al riscaldamento dell'appartamento.

Il dispositivo di misurazione ha senso per mettere solo con cablaggio orizzontale, quando l'appartamento passa attraverso un tubo di alimentazione e ritorno riscaldamento.

decorazione

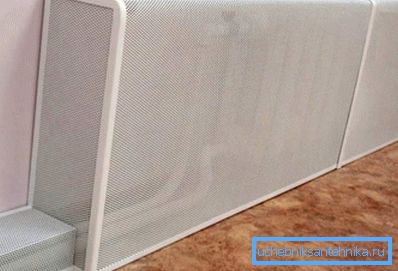

Come nascondere riscaldatori, alzate e rivestimento? Idealmente, è meglio non farlo affatto. Qualsiasi involucro sulla batteria di riscaldamento ridurrà il suo trasferimento di calore. I pannelli frontali per i radiatori che non ostacolano il movimento delle correnti di convezione possono essere un compromesso.

Infine, se si desidera installare una copertura completa sulla batteria di riscaldamento, è necessario seguire alcune semplici regole.

• Eventuali sovrapposizioni e coperture dovrebbero passare aria.
• Non sono ammessi ripiani solidi nella parte superiore.
• L'intero arredo dovrebbe essere facilmente smontato.

conclusione

Speriamo che la nostra recensione delle offerte e raccomandazioni del mercato riportate nell'articolo sia utile per il lettore. Il video in allegato gli offrirà maggiori informazioni. Buona fortuna!
