Braccio per radiatori: regole per il fissaggio di ferro,

Se almeno una volta hai affrontato il processo di installazione dei singoli elementi dei sistemi di riscaldamento, probabilmente sai quanto sia difficile. E qui è importante non solo prendere in considerazione tutte le caratteristiche di collegamento dei refrigeranti e mantenere un certo angolo per il gasdotto, ma anche prestare particolare attenzione alla fase di fissaggio del radiatore. È su di lui che parleremo con te nel nostro articolo.

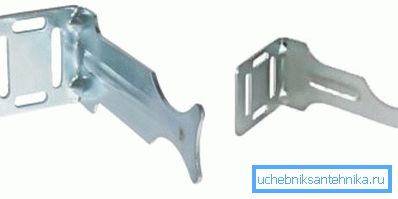

Gli elementi di fissaggio specializzati sono utilizzati per un'installazione più pratica e affidabile dei radiatori.

Regole di fissaggio per tutti i tipi di batterie

Le regole di installazione per i radiatori di qualsiasi struttura sono comuni e la loro qualità dipende dalla qualità dell'attività principale del dispositivo - trasferimento di calore. Come al solito, i dispositivi di riscaldamento e le tubazioni per il trasporto del liquido di raffreddamento (acqua calda) si trovano lungo le pareti dei locali. Come per le case private, si raccomanda di localizzare tutte le fonti di calore vicino alle porte d'ingresso, alle finestre, ai balconi.

Il più efficace è l'installazione di radiatori direttamente sotto le aperture della finestra, poiché il flusso di calore da essi impedisce la penetrazione di aria fredda dal vetro.

Per ottenere il massimo trasferimento di calore dal radiatore, dovrebbe essere installato ad una certa distanza:

Questo modello è progettato per il fissaggio di radiatori tubolari sulla parete.
  • Dal pavimento circa 100-150 mm;
  • Dal muro 40-50 mm;
  • Al davanzale non meno di 90-120 mm.

Ulteriori istruzioni per il fissaggio dei radiatori variano a seconda del loro:

  • la costruzione;
  • massiveness;
  • Dimensioni (numero di sezioni).

Esistono due tipi di elementi di fissaggio:

  • Montato a parete;
  • Piano.

Montaggio di radiatori in ghisa

La più massiccia di tutti i dispositivi di ghisa per i dispositivi di riscaldamento richiede un'attenzione particolare quando viene fissata alla parete. Su questa base, gli elementi di fissaggio di tali batterie devono essere molto resistenti per mantenere una costruzione ingombrante per lungo tempo.

I prodotti finiti di tale piano hanno nell'etichetta la parola "rinforzato", dato che sono fatti di metallo a pareti spesse. Possono essere verniciati in fabbrica, di solito bianchi. Tuttavia, se si desidera acquistare riscaldatori colorati, è possibile ordinare il colore di apparecchi e radiatori nella stessa combinazione di colori.

Piccolo, a prima vista, i ganci per i prodotti in ghisa sono fissati alla parete con ancoraggi in acciaio

Fai attenzione! Scegliendo una staffa per un radiatore in ghisa, fai attenzione alla sua lunghezza. Dovrebbe corrispondere alle dimensioni del dispositivo, tenendo conto della distanza consigliata dalla parete.

Oltre alle staffe per batterie in ghisa, vengono prodotti ganci fatti con aste di metallo piegate di grande diametro con fili. Tali supporti vengono venduti completi di tasselli per l'installazione.

L'installazione di Hook è semplice:

  • La marcatura iniziale viene eseguita per i punti di attacco. dalla quantità stimata;

Attenzione! Il numero minimo di dispositivi per il radiatore in 6-8 sezioni: tre: due nella parte superiore e una nella parte inferiore. Se aumenti il ​​numero di sezioni a dieci, avrai bisogno di tre elementi di fissaggio nella parte superiore, due nella parte inferiore. Per ciascuna delle sei sezioni successive, aggiungi una montatura nella parte superiore e inferiore.

  • Praticare i fori per i tasselli con un trapano o un pugno;
  • Inserire i tasselli nei fori finiti, avvitare il gancio in essi.

Nel caso in cui la batteria sia montata con un numero elevato di sezioni, le staffe per i radiatori in ghisa non possono garantire completamente l'affidabilità del fissaggio. Come misura aggiuntiva, il supporto di un dispositivo pesante viene utilizzato con l'ausilio di supporti speciali montati sul pavimento e parzialmente alleggerendo gli elementi di fissaggio a parete.

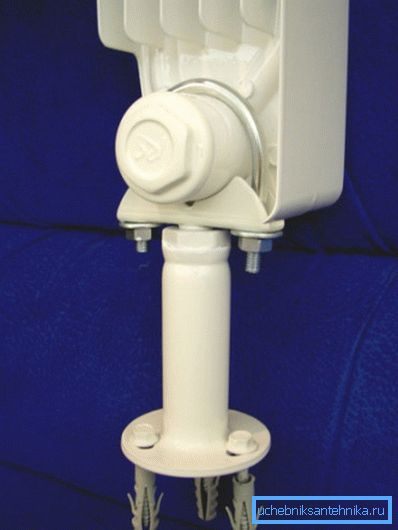

Come elementi di fissaggio aggiuntivi vengono utilizzati supporti per pavimenti (mostrati nella foto)

Tali fermate si trovano in vari disegni:

  1. Altezza regolabile;
  2. non regolamentata;
  3. Con i radiatori con blocco della pinza e fissato sulla connessione bullonata:
    • Dal filo di acciaio spesso;
    • Da una catena di collegamenti mobili.

    Batterie bimetalliche e di alluminio

    Gli elementi di fissaggio delle batterie e delle staffe in alluminio per i radiatori bimetallici sono molto simili. Sono realizzati in metallo più sottile rispetto agli apparecchi in ghisa, perché entrambi i radiatori bimetallici e in alluminio sono leggeri.

    Il supporto per il radiatore bimetallico può essere:

    • diretta;
    • Corner.

    Il montaggio ad angolo è considerato universale in quanto presenta una tacca a due lati sotto l'intestazione del riscaldatore. Tale staffa per un radiatore in alluminio è installata su entrambi i lati del dispositivo.

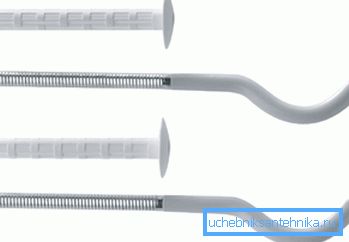

    Le batterie più leggere e più piccole sono montate su ganci di ancoraggio in acciaio.

    A causa della loro leggerezza, le batterie in alluminio e bimetalliche di solito non poggiano sul pavimento.

    Suggerimento: Un'enfasi supplementare sul pavimento è fatta solo quando i radiatori sono montati su false pareti in cartongesso. Inoltre, in tali situazioni, utilizzare staffe speciali per radiatori bimetallici con montaggio su due lati.

    Gli elementi di fissaggio per qualsiasi tipo di radiatore sono immersi nella parete per almeno 120 mm.

    Questo è l'unico modo per garantire un'installazione affidabile della batteria:

    • Tenere, cioè l'impossibilità del collasso;
    • Il fissaggio che non consente la mobilità parting.

    A seconda del numero di sezioni in un particolare dispositivo e del materiale della base per l'installazione, viene deciso il numero di staffe da appendere a un radiatore bimetallico.

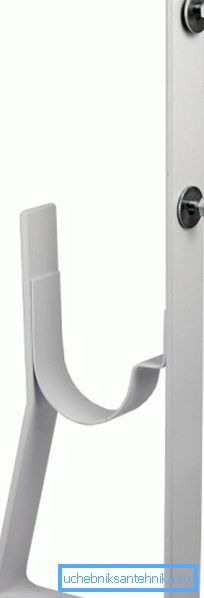

    Un'altra opzione per i radiatori da pavimento

    Supporto per batteria in acciaio

    In linea di principio, il fissaggio di tutti i tipi di dispositivi di riscaldamento sezionali è possibile per gli elementi di fissaggio delle varietà sopra descritte.

    La staffa per radiatori a pannello in acciaio è leggermente diversa:

    • Durante il processo di fabbricazione, le staffe di montaggio sono saldate sul lato posteriore della batteria del pannello, per cui il dispositivo viene ulteriormente sospeso su staffe fissate nel muro;
    • Quando si contrassegnano i posti per la perforazione sotto i tasselli di tali staffe, è necessario essere estremamente precisi affinché le staffe siano ben posizionate sui ganci della staffa.

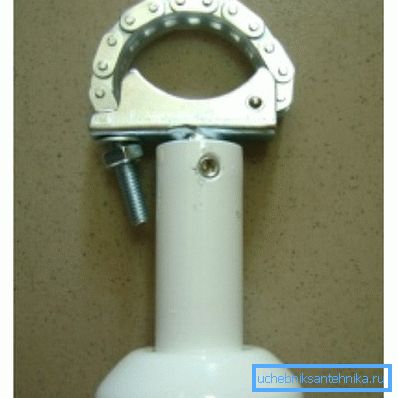

    Fissaggio della batteria tramite l'opzione di montaggio a pavimento: la clip è costituita da una catena in acciaio e un bullone lungo

    È possibile semplificare il montaggio dei radiatori con le proprie mani applicando speciali strisce di montaggio in metallo con chiavistelli mobili, afferrando il pannello di acciaio della batteria dal basso e dall'alto.

    Naturalmente, il prezzo delle strisce di montaggio rapido è molto più alto rispetto ai dispositivi di fissaggio standard, ma lavorare con loro è semplice e veloce.

    conclusione

    Naturalmente, l'uso di tali prodotti come supporto per i radiatori è facoltativo, si può agire semplicemente - praticare fori nella parete di grande diametro e inserire rinforzi lì. Ma visivamente non sarà così liscia come nel caso di elementi di fissaggio specializzati, che praticamente non saranno visibili tra le sezioni del refrigerante.

    Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
