Brevemente sui contatori di calore: siti di installazione,

La modalità di funzionamento di un sistema di riscaldamento autonomo è facile da impostare, nonché tenere conto del costo di acquisto di energia. Ma la qualità del riscaldamento delle abitazioni urbane lascia molto a desiderare, e il pagamento per i servizi forniti è addebitato regolarmente e per intero. Pertanto, un numero crescente di persone sta installando misuratori per il riscaldamento in un appartamento, che consentono una contabilizzazione più accurata dell'energia termica ricevuta e dei relativi costi.

Siti di installazione dei dispositivi di misurazione

Il vantaggio economico che il contatore dà nell'appartamento è ovvio. Usandolo, pagherai non solo i servizi di riscaldamento, ma la quantità di energia termica che entra nell'appartamento. Dopo tutto, non è un segreto per nessuno che spesso le utility non aderiscono agli standard e la temperatura nelle case scende al di sotto di un determinato livello.

Suggerimento: L'effetto sarà ancora maggiore se il misuratore per il riscaldamento viene installato dopo aver usato le proprie mani o con l'aiuto di una squadra di costruttori assoldati per prendere misure per ridurre la perdita di calore. Cambiare i blocchi della finestra a tenuta stagna, realizzare l'isolamento delle pareti e così via.

Le istruzioni che regolano l'installazione dei dispositivi di misurazione forniscono due punti in cui possono essere installati:

• sul collettore centrale della casa - in questo caso verranno presi in considerazione i servizi resi agli abitanti di tutti gli appartamenti collegati al montante;
• sulle singole prese d'acqua - qui il contatore del riscaldamento dell'appartamento calcola le proprie spese di riscaldamento, che dovrebbero essere pagate.

Contabilizzazione delle spese generali della casa

Il modo più semplice ed economico è installare un dispositivo di misurazione nel seminterrato, sul montante principale che fornisce refrigerante agli appartamenti. In questo caso, il dispositivo, il cui prezzo è piuttosto alto, sarà acquistato alla rinfusa e non causerà danni irreparabili al budget familiare.

Prima di pagare per i servizi di riscaldamento, è necessario prendere le letture del dispositivo e dividerle in tutti gli inquilini, tenendo conto dell'area degli appartamenti. Se le fatture emesse dall'organizzazione operativa non coincidono con i dati ottenuti come risultato dei calcoli, è possibile costringere il fornitore senza scrupoli a restituire il denaro trasferito in precedenza.

Metri comuni per il riscaldamento possono essere installati con il consenso di tutti i residenti della casa o dell'ingresso. La decisione deve essere garantita dal protocollo. Solo in questo modo sarà legittimo. Sulla base di questo documento, è necessario contattare le autorità competenti per ottenere il permesso di installare un contatore pubblico.

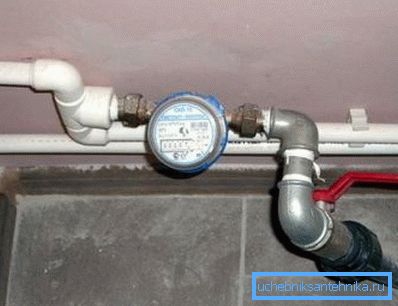

Contabilizzazione dei costi individuali

L'opzione sopra ha diversi inconvenienti.

In particolare, questo dispositivo conta non solo l'energia termica fornita al tuo appartamento, ma anche la perdita di calore che si verifica:

• in condotte principali non coibentate che attraversano scantinati e pavimenti tecnici;
• in una fredda scala;
• in appartamenti di inquilini senza scrupoli che non stanno prendendo misure per aumentare l'efficienza energetica delle abitazioni.

Considerando quanto sopra, è auspicabile mettere ancora il contatore sul riscaldamento dell'appartamento. Anche se dovresti spendere molto più denaro per questo, sentirai senza dubbio un risultato economico quando le bollette del riscaldamento diminuiranno.

Ma in questo caso dovrai affrontare alcune difficoltà:

1. Negli edifici condominiali del vecchio edificio veniva utilizzato un diagramma di cablaggio verticale dei tubi di riscaldamento. Ciò significa che un tubo separato proveniente dai vicini è adatto per ogni radiatore. Di conseguenza, è necessario e lo stesso numero di dispositivi di contabilità, che non è assolutamente redditizio. Per risolvere il problema aiuterà i contatori di riscaldamento nell'appartamento, che vengono installati direttamente sui radiatori. Ma l'installazione di tali dispositivi deve essere coordinata con l'ufficio operativo, dal momento che le loro letture non possono essere utilizzate ovunque per tenere conto del calore ricevuto.

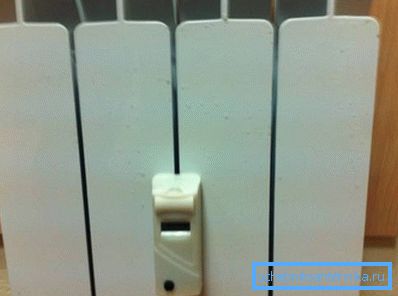

2. È inoltre possibile fissare la quantità di energia termica ricevuta in appartamenti con cablaggio verticale utilizzando i distributori. Calcolano il volume e la qualità del refrigerante in entrata in base alla differenza di temperatura tra la superficie della batteria e l'aria nella stanza.

1. L'opzione più semplice è installare un misuratore di casa generale.. Questa opzione è stata discussa in dettaglio nella sezione precedente.

Per quanto riguarda le case più moderne, in esse il refrigerante scorre attraverso tubi orizzontali alimentati da un montante verticale. In questo caso, è possibile organizzare facilmente il riscaldamento a metro. Basta comprare il tipo di dispositivo di misurazione che ti piace.

Varietà di misuratori di calore

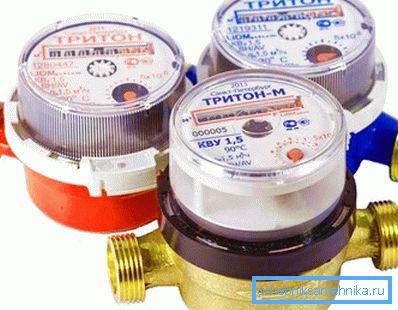

meccanico

Il loro design è il più semplice.

Esistono tre principali varietà:

• vite;
• turbina;
• con girante

Vediamo come funziona il contatore di calore: nei dispositivi meccanici, la scala di misurazione viene messa in movimento dalla corrente del refrigerante. Il liquido che passa trasforma questo o quel meccanismo.

I dispositivi sono più accessibili, ma hanno alcune caratteristiche:

1. Non può essere usato se l'acqua dura scorre attraverso i tubi.
2. Molto sensibile alla purezza fisica del refrigerante. Particelle di detriti, scaglie e incrinature possono rompere il meccanismo del contatore, che è irreparabile.
3. Il dispositivo tiene in modo errato il flusso, se si verificano forti fluttuazioni nella pressione del fluido nel tubo di flusso.

Suggerimento: Se si decide di utilizzare un contatore di calore meccanico, è consigliabile installare un filtro all'ingresso dell'impianto di riscaldamento (fino al luogo di installazione del dispositivo) che trattiene le particelle solide nel liquido di raffreddamento.

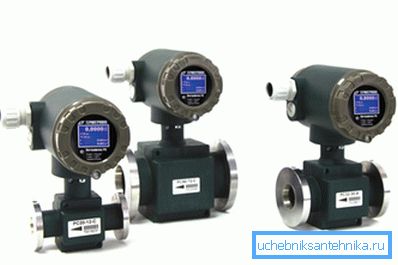

elettromagnetico

Questi dispositivi utilizzano il principio dell'induzione elettromagnetica - l'aspetto dell'elettricità quando un fluido passa in un campo magnetico. I contatori non entrano in contatto diretto con l'acqua e forniscono una misurazione accurata.

Ma ci sono alcuni difetti minori:

• Il contatore elettromagnetico deve essere installato e collegato correttamente;
• Se il liquido refrigerante contiene una grande quantità di impurità, le letture potrebbero non corrispondere alla quantità di energia termica fornita.

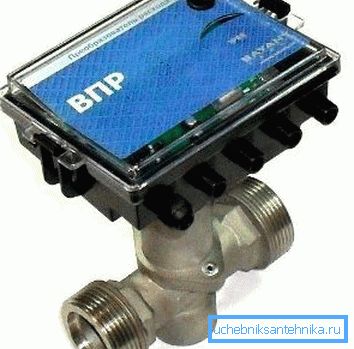

vortice

Il dispositivo tiene conto della quantità di liquido di raffreddamento utilizzato sulla base di vortici turbolenti, che si formano dietro un ostacolo appositamente posizionato nel percorso del fluido. Tale dispositivo può essere installato su entrambi i tubi orizzontali e verticali.

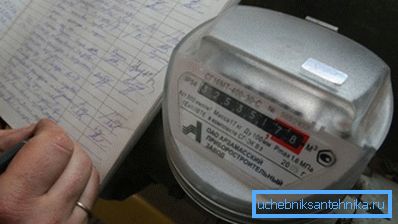

Le seguenti circostanze influenzano l'accuratezza della contabilità:

• qualità dell'acqua corrente;
• lavori di saldatura eseguiti nella rete di riscaldamento;
• la presenza di aria nelle condotte.

Va inoltre notato che le impurità minerali e gli elementi chimici disciolti nell'acqua non influiscono negativamente sui dispositivi. E puoi liberarti di altri problemi con l'aiuto di un filtro a rete con un magnete, che è montato sul tubo in ingresso.

Fai attenzione! Perché il misuratore di portata funzioni correttamente, è necessario che vi sia una sezione diritta della tubazione di una certa lunghezza di fronte ad essa. Dipende dal modello del contatore di calore ed è elencato nella documentazione di accompagnamento.

ultrasuono

Il dispositivo di misurazione operante sul principio degli ultrasuoni consiste in una sorgente e un ricevitore di segnali. Misura il tempo durante il quale un fluido percorre una distanza precedentemente nota e, in base a ciò, calcola il suo volume e la sua portata.

Esistono i seguenti tipi di questi dispositivi:

• Doppler;
• tempo;
• frequenza;
• correlazione.

Nonostante la massima affidabilità, precisione e durata, il misuratore a ultrasuoni è molto sensibile alla purezza del liquido di raffreddamento. Inoltre, la presenza o l'assenza di aria nel fluido influisce sulla precisione dell'account.

Requisiti generali

Indipendentemente dal modello del misuratore di portata, ogni dispositivo di misurazione deve soddisfare i seguenti requisiti:

1. Avere un certificato e un passaporto, che contiene informazioni sull'installazione e sulla verifica periodica.

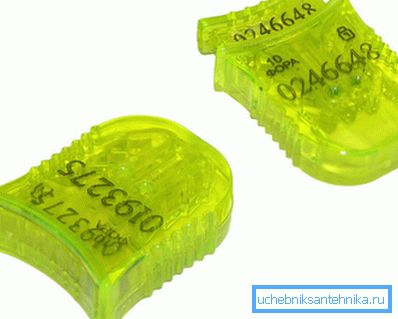

2. Avere un timbro o sigillo che indica che non sono state apportate modifiche al suo design.

Installazione di contatori di calore

Fasi di lavoro

Va notato che la principale difficoltà che una persona che desidera installare un dispositivo di misurazione del calore può incontrare non è l'acquisto e l'installazione stessa, ma le procedure relative all'ottenimento dei permessi necessari.

Nella maggior parte dei casi, dovrai seguire i seguenti passaggi:

• applicare e ricevere documenti che sono la base per l'installazione di un contatore di riscaldamento;
• sviluppare un progetto ingegneristico in cui siano indicati i siti di installazione, i nomi dei dispositivi, il loro numero e altre informazioni importanti;
• coordinare questo documento con le organizzazioni di regolamentazione;
• installare il dispositivo sul sito (questo può essere fatto solo da un'organizzazione specializzata);
• registrare il dispositivo installato, verificarlo, sigillarlo e registrarlo presso l'organizzazione responsabile del riscaldamento degli edifici.

Il più lungo tempo sarà il primo stadio. Anche se recentemente è diventato più fedele all'installazione dei singoli metri di acciaio, a volte è piuttosto difficile ottenere il permesso. Infatti, in questo caso, l'obbligo di pagare perdite di calore non produttive non ricade su di voi, ma sul fornitore, che, naturalmente, non gradisce la leadership di quest'ultimo.

In ogni caso, per ottenere l'autorizzazione, devono essere preparati i seguenti documenti:

1. Dichiarazione della decisione di acquistare e installare un contatore di calore.
2. Documenti che confermano la proprietà dell'abitazione in cui verrà eseguita l'installazione.
3. Passaporto tecnico per un appartamento con reti di ingegneria segnate in esso.
4. Carte che confermano il consenso degli altri proprietari dell'appartamento per installare un contatore di calore.

Una volta fatto, puoi iniziare a redigere la documentazione tecnica.

Preparazione del progetto di ingegneria

Questo documento è sviluppato tenendo conto dei dati tecnici forniti dall'organizzazione che si occupa del riscaldamento di condomini.

Possono anche avere requisiti individuali, ma, secondo l'attuale SNiP, il progetto deve contenere:

• calcolo del carico termico dei radiatori installati;
• il volume previsto di consumo del liquido di raffreddamento;
• parametri di resistenza idraulica, che forniranno il contro flusso installato del fluido fornito;
• schema di connessione delle apparecchiature contabili alle condotte esistenti;
• calcolo della quantità di perdita di calore che il contatore non può prendere in considerazione;
• metodo di calcolo del pagamento per l'energia termica consumata.

Alla fine del documento di progettazione deve passare l'approvazione.

Installazione dell'attrezzatura

Questa fase può essere avviata solo dopo che la documentazione del progetto ha superato tutte le fasi del coordinamento.

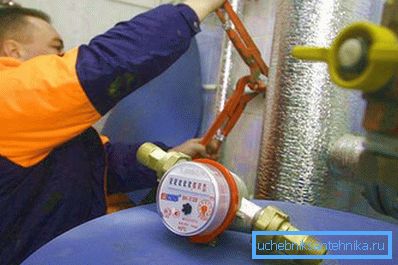

Fai attenzione! L'autoinserzione del contatore di calore non è consentita. Per svolgere il lavoro è necessario invitare uno specialista con le competenze appropriate, confermate da certificati o certificati.

Durante l'installazione, assicurarsi che siano soddisfatti i seguenti requisiti:

1. Installare il dispositivo di misurazione può essere solo nella posizione fornita dal progetto. Se si decide di apportare modifiche, è necessario riconfermare.
2. L'installazione di un contatore di calore deve essere eseguita all'esterno dell'appartamento (in una stanza tecnica o in un ripostiglio) al fine di garantire l'accesso senza ostacoli agli specialisti delle organizzazioni di servizi. In alcuni casi, l'installazione è consentita nell'abitazione stessa, tuttavia, in questo caso il problema viene risolto individualmente.

1. Prima e dopo il contatore, è indispensabile prevedere la presenza di sezioni di tubi diritti (le cosiddette "sezioni di riposo"). Eliminano il refrigerante di turbolenza.
2. Il sensore di temperatura deve essere inserito nel tubo in modo che la sua area sensibile si trovi esattamente sull'asse centrale del flusso di refrigerante. Solo in questo caso, la testimonianza sarà vera.
3. È importante progettare l'installazione in modo che l'acqua che passa attraverso questa sezione non forma bolle d'aria che influenzano il corretto funzionamento del contatore di riscaldamento.

Suggerimento: È anche auspicabile prevedere l'installazione di valvole. In questo modo è possibile smontare il dosatore senza scaricare il liquido di raffreddamento.

Procedura di registrazione

Al termine dell'installazione, è necessario invitare uno specialista dell'organizzazione responsabile del riscaldamento, che verificherà l'installazione, sigillerà il dispositivo e preparerà i documenti che ne autorizzano il funzionamento.

La commissione di accettazione dovrebbe includere:

• proprietario di casa;
• rappresentante della società che gestisce l'edificio per appartamenti (ufficio alloggio, OSBB);
• rappresentante della società che fornisce servizi di riscaldamento;
• specialista nell'installazione di attrezzature.

Sulla base dei risultati, viene redatta una dichiarazione, che è la base per il pagamento delle bollette in base alla lettura del contatore.

conclusione

Installare un contatore per il riscaldamento è problematico, costoso e richiede tempo. Ma non sarai deluso dalla decisione presa quando trasferirai denaro per il riscaldamento. Per ulteriori informazioni sui modi per risparmiare sulle bollette, è possibile imparare dal seguente video.
