Calcolo dei dispositivi di riscaldamento: schemi semplici

Come calcolare i parametri del riscaldatore per una stanza con caratteristiche note? In questo articolo, avremo familiarizzato con diversi schemi semplici che forniscono un'accuratezza accettabile dei risultati. Non saliremo nella giungla: tutti i calcoli possono essere fatti a mano con una persona lontana dall'ingegneria del calore. Quindi vai.

Cosa pensiamo

Rompiamo il grande compito in piccoli stadi.

Abbiamo bisogno di:

1. Impara a valutare la necessità della stanza in calore.

Nota: è meglio avere schemi di calcolo nel proprio arsenale per entrambe le case con resistenza normalizzata al trasferimento di calore e per gli edifici con un isolamento di qualità significativamente migliore o peggiore.

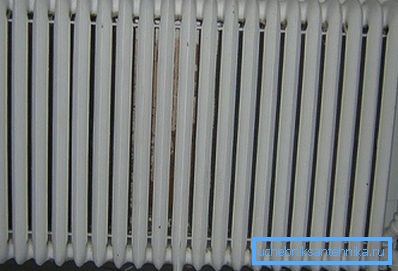

1. Scopri come ricalcolare la potenza di riscaldamento del riscaldatore nel numero di sezioni del radiatore.
2. Scopri come valutare la potenza dei dispositivi non costituiti da sezioni standard.

In questo ordine e vai avanti.

Potenza termica

Diamo due modi per valutarlo.

Per resistenza termica normalizzata

Per gli edifici che soddisfano i requisiti di SNiP 23-02-2003 Protezione termica degli edifici, il fabbisogno di calore può essere calcolato secondo lo schema seguente:

• Il valore di base è pari a 40 watt per metro cubo di una stanza o appartamento riscaldato.
• È moltiplicato per un fattore che dipende dalla posizione della stanza.

• 100 watt di calore vengono aggiunti a ciascuna finestra di dimensioni standard e 200 alla porta che conduce alla strada.
• Viene introdotto un coefficiente regionale.

Calcoliamo la necessità di energia termica per una stanza con dimensioni di 4 * 5 * 3 metri nella città di Komsomolsk-on-Amur del territorio di Khabarovsk.

La stanza è ad angolo con due finestre.

1. 40 watt per cubo danno 40 * 4 * 5 * 3 = 2400 watt.
2. Poiché la stanza è angolare, usiamo un fattore di 1,2. 2400 * 1,2 = 2880.
3. Un paio di finestre aggraverà la situazione. 2880+ (2 * 100) = 3080 watt.
4. La zona climatica effettuerà le proprie regolazioni. 3080 * 1,6 = 4928 watt.

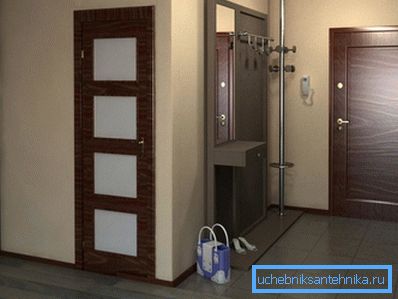

Nuance: se l'appartamento ha stanze senza apparecchi di riscaldamento, il loro volume dovrebbe essere preso in considerazione durante il calcolo. Quindi, se un corridoio con una dimensione di 4 * 1 * 3 metri è adiacente alla nostra stanza, la potenza termica deve essere calcolata per (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 della stanza riscaldata.

Per il riscaldamento non standard

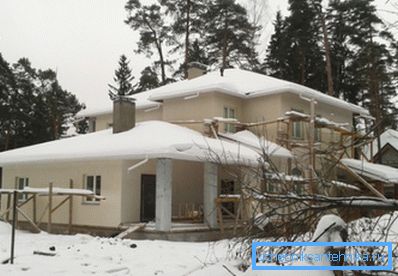

Se la qualità dell'isolamento è molto migliore o peggiore rispetto allo SNiP consigliato, la formula Q = V * Dt * K / 860 viene utilizzata per stimare la necessità di calore, in cui:

• Q - amato potere in kilowatt.
• V è il volume della stanza in metri cubi.
• Dt è la massima differenza di temperatura tra aria interna ed esterna.
• K - coefficiente di isolamento. Il suo valore può essere stimato approssimativamente, essendo guidato dalla seguente tabella:

Il parametro Dt viene generalmente considerato uguale alla differenza tra i valori di temperatura interna raccomandati dallo SNiP e il minimo medio del mese più freddo degli ultimi anni. Concentrarsi sul minimo assoluto sarà una specie di forza bruta: se, per esempio, in Crimea ci sono -25, allora solo una volta ogni pochi anni per uno o due giorni.

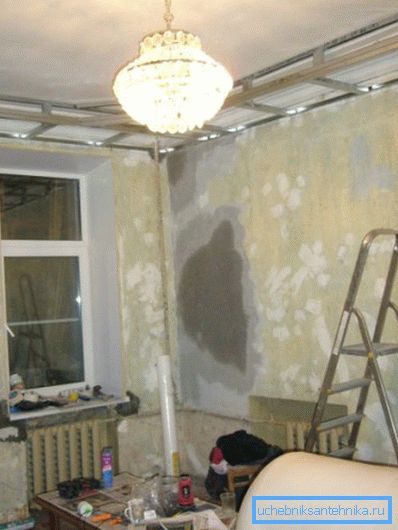

Calcoliamo la potenza termica della stessa stanza a Komsomolsk-on-Amur, specificando che le finestre al suo interno sono dotate di finestre con doppi vetri, e lo spessore dei muri di mattoni è di 60 centimetri.

1. Il volume della stanza è 4 * 5 * 3 = 60 m3.
2. La temperatura ambiente minima per una stanza d'angolo in questa zona climatica fissata da SNiP è +22 C.
3. Il minimo medio di gennaio è -30,8 C.
4. Prendiamo il coefficiente di isolamento termico pari a 0,8.

Il calcolo dei dispositivi di riscaldamento per la nostra stanza sarà simile a Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. È facile vedere che lo spread con il primo risultato è abbastanza grande.

dispositivi

Le istruzioni per la scelta di un piatto, un radiatore tubolare o un termoconvettore sono estremamente semplici: basta studiare la documentazione del dispositivo. I produttori indicano sempre la potenza termica per una temperatura delta standard tra il refrigerante e l'aria a 70 gradi.

Nota: il dimezzamento della temperatura delta (diciamo, a +20 in una stanza e una temperatura della batteria di +55 C) comporterà inevitabilmente una doppia caduta di potenza.

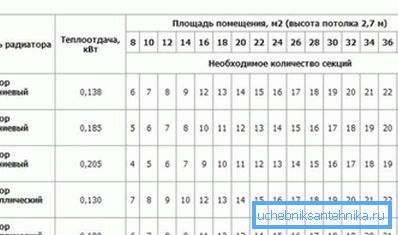

Nei documenti di accompagnamento e sul sito Web del produttore, è possibile, di regola, trovare i valori del flusso di calore per le singole sezioni del radiatore sezionale.

In assenza di documentazione, è possibile concentrarsi sui seguenti valori medi:

• Sezione di ghisa - 160 watt.
• Sezione bimetallica - 180 watt.
• Sezione in alluminio - 200 watt.

Quindi, per ottenere una potenza termica di 2940 watt, 2940/180 = 17 (arrotondando per eccesso) sono sufficienti le sezioni bimetalliche.

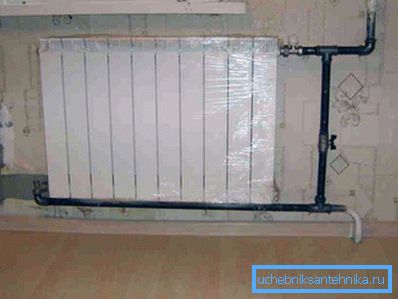

Utile: i radiatori di questa lunghezza devono essere collegati diagonalmente o dal basso verso l'alto. Altrimenti, l'intero liquido di raffreddamento circolerà solo attraverso le prime sezioni.

Caso speciale

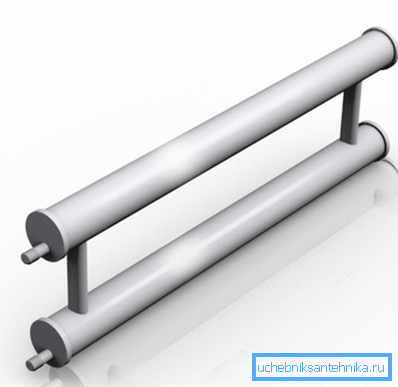

Il prezzo basso rende molto interessante l'uso di un registro di tubi in acciaio. Tuttavia, i disegni fatti in casa di solito non hanno documentazione tecnica.

Come eseguire il calcolo in questo caso?

1. La potenza termica di un tubo orizzontale in watt viene calcolata come Q = 3,11415 * Dн * L * 11,63 * Dt. In esso, DN è il diametro esterno del tubo (in metri); L è la sua lunghezza in metri, Dt è il delta di temperature tra l'aria e il liquido di raffreddamento.
2. La potenza termica delle altre sezioni del registro situate sopra questo tubo viene calcolata nello stesso modo, ma utilizzando un fattore aggiuntivo di 0,9.

Quindi, con un diametro esterno di 208 mm, una lunghezza di 3 metri e una temperatura delta di 70 ° C, la potenza del registro a due sezioni sarà (3,1415 * 0,2008 * 3 * 11,63 * 70) + (3,1415 * 0,2008 * 3 * 11,63 * 70) * 0,9 = 1596 + 1436 = 3032 watt.

conclusione

Ancora una volta: abbiamo mostrato gli schemi più semplici di calcoli approssimativi, non idonei per l'uso professionale, ma con risultati piuttosto accurati. Come sempre, il video allegato offrirà al lettore ulteriori materiali. Buona fortuna!
