Calcolo dei radiatori: determina la prestazione ottimale del

Il calcolo del numero di radiatori deve essere eseguito in fase di progettazione del sistema In questo modo saremo in grado di scoprire in anticipo quale quantità di prodotti dobbiamo acquistare e come organizzarli meglio per un riscaldamento più efficiente.

Raccomandazioni sul calcolo dei parametri del circuito di riscaldamento, così come tutti i dati necessari per questo, vi presentiamo nel nostro articolo.

Emissione di calore nominale di vari radiatori

Prima di calcolare il numero di radiatori, dobbiamo determinare quale tipo di dispositivi di riscaldamento utilizzeremo. Il fatto è che i diversi modelli di riscaldatori hanno le loro caratteristiche di trasferimento di calore e, pertanto, con gli stessi requisiti di prestazione, dovremo acquistare e installare quantità diverse di essi.

Di norma, le informazioni sul trasferimento di calore sono specificate nelle specifiche del prodotto, quindi la fonte principale di informazioni saranno le istruzioni per un particolare modello di batteria. Tuttavia, di seguito forniremo dati di riferimento che ti permetteranno di eseguire almeno un calcolo approssimativo.

Fai attenzione! Insieme al termine "trasferimento di calore" nei documenti spesso si dà la definizione di "potenza" o "flusso di calore". Questi termini significano approssimativamente la stessa cosa, quindi puoi facilmente utilizzare le cifre fornite dal produttore per i calcoli.

Le prestazioni della batteria di riscaldamento dipendono principalmente dal materiale di cui è composta:

• I radiatori di ghisa in questo parametro sono ovvi estranei. Pertanto, la velocità nominale di trasferimento del calore di una sezione del modello MC140 è di circa 180 W, ma le cifre reali raramente superano i 60-70 W. Ciò è dovuto al fatto che invece del 90 nominale ⁰C in tubi d'acqua raramente si riscalda sopra gli 80 ⁰C, in modo che il calcolo dei radiatori in ghisa debba essere eseguito con un buon margine.

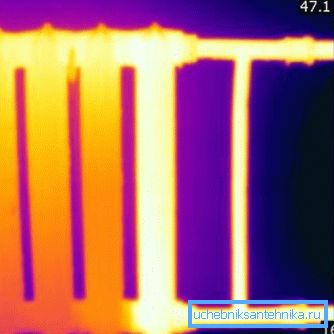

• I radiatori in acciaio sono caratterizzati da valori da 170 a 190 W per sezione. Va notato che questi tipi di perdite di calore dei radiatori sul riscaldamento della superficie stessa della batteria non saranno così grandi come nella ghisa. Ma mentre si riduce la temperatura dell'acqua nei tubi a 70 ⁰Con (non raro) il potere diminuirà molto.
• I radiatori in alluminio dimostrano prestazioni di trasferimento di calore piuttosto buone, da 200 a 220 W / sezione. Se non fosse per il prezzo elevato e la tendenza alla corrosione a contatto con l'acqua inquinata, potrebbero essere tranquillamente raccomandati come soluzione ideale.
• Il calcolo della potenza dei radiatori assemblati utilizzando la tecnologia bimetallica (tubi in acciaio con dissipatori di calore in alluminio) si basa solitamente su valori simili ai modelli in alluminio. In media, le prestazioni vanno da 150 a 200 W, il che è sufficiente per un riscaldamento di alta qualità.

Fai attenzione! A volte, invece dei watt, le caratteristiche del prodotto sono indicate in calorie all'ora. Tradurre i valori è abbastanza semplice: 1 W = 860 cal / h.

Sapendo quanto calore emette la sezione del radiatore, il calcolo della potenza della batteria di riscaldamento può essere eseguito senza alcuna difficoltà.

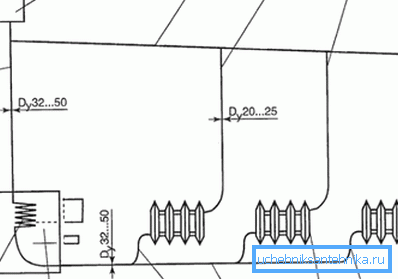

Determinazione del numero di batterie

Calcolo della potenza richiesta

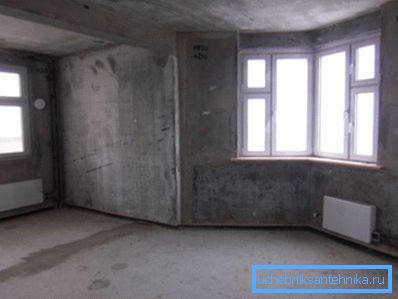

La questione di come calcolare la batteria di riscaldamento per una particolare casa o appartamento dipende dalla potenza minima richiesta per il riscaldamento della stanza. Se ci sono troppe batterie, pagheremo il pagamento eccessivo per il riscaldamento, e con la mancanza di radiatori non saremo in grado di raggiungere una temperatura confortevole. Di conseguenza, dobbiamo trovare la "terra di mezzo" con le nostre mani. Questo può essere fatto in due modi.

Il primo metodo di calcolo è estremamente semplice e si basa su un'analisi dell'area totale della stanza:

• Se c'è una finestra e un muro esterno nella stanza per cui viene eseguito il calcolo, allora ogni 10 m² bisogno di 1 kW di capacità termica delle batterie.
• Se ci sono due o più finestre o due pareti esterne, la capacità minima viene aumentata a 1,3 kW per ogni 10 metri quadrati.

Fai attenzione! Tutti i valori frazionali ottenuti nel corso dei calcoli sono arrotondati per eccesso. Quindi otterremo la riserva di carica necessaria, che sarà molto utile sia in caso di freddo estremo che quando la temperatura del liquido di raffreddamento diminuirà.

Il secondo metodo è più accurato.

Il calcolo viene eseguito dalla formula W = S * h * 41, dove:

• W - minima dissipazione di calore delle batterie.
• S è l'area della stanza.
• h - altezza del soffitto.
• 41 - il fattore di conversione in watt.

Il calcolo delle sezioni dei radiatori per un esempio specifico verrà fornito nella prossima sezione.

Esempio di calcolo

Quindi, per rendere più facile per noi comprendere tutte le sfumature, calcoliamo quanti radiatori devono essere installati per riscaldare una stanza condizionale lunga 5,5 m, larga 4 m, con un'altezza del soffitto di 2,75 m.

Sostituisci queste cifre nella formula e otteniamo:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (come ricordiamo, l'arrotondamento avviene in una direzione più ampia).

Ora calcoliamo il numero di sezioni del radiatore per diversi metalli:

• Batterie in ghisa: 2500/120 = 20,8. Arrotondare fino a 21.

Fai attenzione! Per il calcolo, prendiamo il valore medio di 120 W per sezione per compensare le perdite dovute a una diminuzione della temperatura del refrigerante. Allo stesso modo, sottostimiamo un po 'i valori nominali per le batterie in acciaio e alluminio.

• Acciaio: 2500/160 = 15,6. Per le scorte prendiamo 16.
• Alluminio e bimetallo: 2500/190 = 13,1. 14 bordi dovrebbero essere sufficienti.

Vale anche la pena notare che alcuni modelli di radiatori in acciaio, alluminio e bimetallici sono prodotti in forma di monoblocchi, vale a dire non da una collezione di bordi individuali, ma da una costruzione olistica. In questo caso, il calcolo dovrebbe includere informazioni sulle prestazioni dell'intera unità e calcolare il numero richiesto di tali parti.

conclusione

Avendo fatto il calcolo della batteria di riscaldamento nella forma giusta, garantiamo che il sistema da noi fornito sarà in grado di garantire il mantenimento del microclima ottimale nella stanza selezionata. In questo caso non ci sarà calore in eccesso, che porterà a sprechi inutili, né alla sua mancanza. Il video allegato all'articolo aiuterà i principianti a comprendere più in dettaglio le complessità della domanda sollevata.
