Calcolo dei radiatori di riscaldamento: la necessità di

L'argomento di questo articolo è il calcolo dei radiatori di riscaldamento in un appartamento o in una casa privata. Dobbiamo scoprire come viene calcolata la necessità della stanza nel calore e quale deve essere orientata la capacità termica della sezione dei dispositivi di riscaldamento.

Richiesta di calore

Per ovvi motivi, il calcolo del numero di radiatori inizia con una stima del fabbisogno di calore. I costruttori di solito usano schemi abbastanza complessi che tengono conto della resistenza termica delle pareti, della temperatura dei cinque giorni più freddi e di molti altri fattori. Tuttavia, non entreremo nel mondo delle formule complesse e faremo conoscenza con un paio dei metodi più facili da usare.

Stima dell'area

Un semplice calcolo dell'area darà un risultato affidabile se stiamo parlando di un appartamento in un condominio di costruzione sovietica da qualche parte nella Russia centrale. Per una casa privata, non è adatto già a causa della significativa variazione dell'altezza dei soffitti: un cambiamento in questo parametro influenza la quantità di aria da riscaldare dal sistema di riscaldamento e l'area delle pareti attraverso il quale la casa perde energia termica.

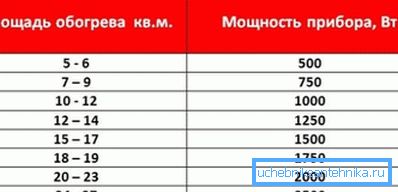

Il calcolo della potenza termica dei radiatori avviene dividendo semplicemente l'area dello spazio riscaldato di 10: un chilowatt di calore consente di riscaldare un'area di 10 metri quadrati.

Facciamo un esempio, stimiamo la necessità di calore in un appartamento di due stanze di 59 metri quadrati.

Camere riscaldate - Sala da 20 metri, camera da letto di 18 metri e cucina di 8 metri.

1. La potenza termica totale dei riscaldatori dovrebbe ovviamente essere 59/10 = 5,9 kW.
2. Questo potere dovrebbe essere diviso tra stanze in un rapporto di 20: 18: 8. Perché non utilizzare un semplice calcolo dei radiatori di riscaldamento nell'area di ogni stanza? Sì, perché le batterie devono riscaldare non solo queste stanze, ma anche il bagno e il corridoio, privo di dispositivi di riscaldamento. Risolvere una semplice equazione ci darà i valori di potenza del radiatore di 2,5 KW, 2,4 KW e 1 KW, rispettivamente.

Nuance: dato che la cucina ha abbastanza fonti di calore (almeno - la stufa e lo scambiatore di calore del frigorifero), per questo la potenza termica del riscaldamento è di solito leggermente inferiore a quella delle stanze - 0,6-0,8 KW / 10 m2.

Stima per volume

Un po 'più complicato è il calcolo della potenza dei radiatori per il volume della stanza.

Oltre al volume d'aria stesso, questo schema di calcolo tiene conto di una serie di parametri aggiuntivi:

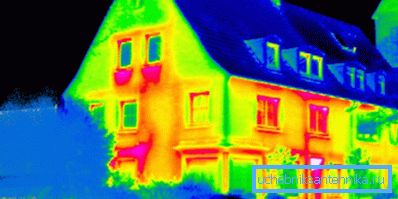

• La presenza di porte e finestre. Di norma, più calore viene perso attraverso di loro che attraverso un muro bianco.

• Tipo di locale (appartamento in condominio o casa privata). Nel secondo caso, la stanza riscaldata ha una vasta area di strutture comuni che racchiudono la strada, il che aumenta la perdita di calore attraverso di esse.
• Nel caso di un appartamento - la sua posizione nella casa. L'appartamento d'angolo ha di nuovo almeno due muri comuni con la strada.
• Infine, la formula di calcolo tiene conto delle caratteristiche climatiche delle regioni del paese. Ovviamente, a Yakutsk, il bisogno di calore sarà maggiore rispetto a Sochi.

Quindi, come si può calcolare la potenza di riscaldamento per capacità cubica?

1. Per il valore di base vengono presi 40 watt per metro cubo di volume di spazio riscaldato.
2. Per gli appartamenti angolari in un condominio, vengono utilizzati coefficienti di 1,2 - 1,3 (a seconda dell'area dei muri che sono comuni con la strada). Per una casa privata, il coefficiente è pari a 1,5: come ricorderemo, perderà calore attraverso tutte le pareti, il pavimento e il tetto.

1. Al risultato della moltiplicazione, 100 watt vengono aggiunti a ciascuna finestra e 200 a ogni porta che conduce alla strada.
2. Il valore risultante viene moltiplicato per il coefficiente regionale:

Calcoliamo il trasferimento di calore dai radiatori - un radiatore, un convettore, un registro o qualsiasi altro tipo di riscaldatore - per le seguenti condizioni:

• La stanza riscaldata è una casa privata in Verkhoyansk (la temperatura media di gennaio è -45,4 ° C, il minimo è -67,6 ° C) che misura 12x6 metri con soffitti alti 3,2 metri.

• La casa ha due porte e quattro finestre.

Iniziamo

1. Il volume riscaldato sarà pari a 12 * 6 * 3.2 = 230 m3 (con arrotondamento).
2. Il valore di base della potenza termica è 40 * 230 = 9200 watt.
3. Poiché questa è una casa privata, la dispersione di calore attraverso l'involucro dell'edificio ci costringerà a moltiplicare il risultato per 1.5. 9200 * 1,5 = 13800 watt.
4. Le finestre e le porte aggraveranno la situazione: 13800+ (4 * 100) + (2 * 200) = 14600.
5. Infine, la zona climatica effettuerà anche le proprie regolazioni: 14600 * 2 = 29200 watt.

Curiosamente: un tipico calcolatore online per il calcolo dei radiatori non consente di specificare una temperatura stradale minima inferiore a -30 - -35 ° C. Di conseguenza, valuta la necessità per la nostra costruzione in energia termica di circa la metà del risultato ottenuto da noi.

radiatori

tipi

Per prima cosa, prendiamo familiarità con i tipi di radiatori utilizzati negli impianti di riscaldamento e le loro caratteristiche principali.

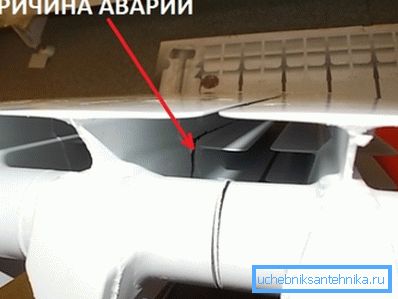

• Batterie in alluminio: la soluzione più diffusa per i sistemi di riscaldamento indipendenti. Il loro principale vantaggio è un prezzo piuttosto modesto (da 250 rubli per sezione); gli svantaggi possono essere piuttosto condizionalmente attribuiti alla bassa capacità termica e alla moderata resistenza alla pressione interna (fino a 10-16 atmosfere).

Nuance: l'alluminio forma una coppia galvanica con il rame. I radiatori in alluminio non possono essere utilizzati nello stesso circuito con tubi di rame: la debole corrente che si genera tra i metalli contribuisce alla loro corrosione accelerata.

• La ghisa differisce poco dall'alluminio per resistenza alla pressione idraulica (le stesse 10-16 atmosfere); ma ha una capacità termica molto maggiore. L'inerzia termica del sistema di riscaldamento è molto utile per il suo funzionamento da una caldaia a combustibile solido con accensione periodica.
• La proprietà che definisce le batterie in acciaio è la più alta forza. Permette di utilizzare questi riscaldatori in tutti gli impianti di riscaldamento centralizzati: la temperatura e le sovratensioni sono assolutamente sicure per una costruzione interamente saldata.

Gli svantaggi di un radiatore in acciaio includono la moderata conducibilità termica del materiale, il che rende quasi impossibile il suo sfoltimento: le estremità delle pinne saranno sempre molto più fredde del refrigerante.

• I radiatori bimetallici risolvono completamente questo problema.. L'anima in acciaio della sezione fornisce la sua resistenza alla trazione e il guscio in alluminio fornisce un'ampia area di alettatura con elevata conduttività termica. Questo tipo di batteria è un successo recente con i proprietari di appartamenti con riscaldamento centralizzato.

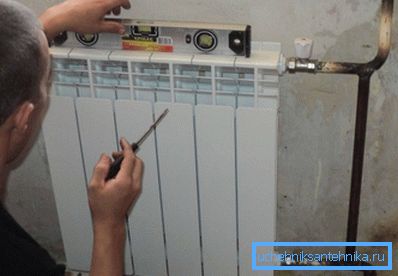

Nuance: quando si installa un sistema di riscaldamento centralizzato con le proprie mani completo di radiatori bimetallici, è preferibile scegliere tubi in acciaio piuttosto che metallo-polimero o plastica. Qual è il motivo dell'istruzione - è facile capire: che senso ha montare le batterie in grado di sopportare un'impennata di pressione fino a 50 kgf / cm2, se la linea di alimentazione si rompe già a 15?

Valori tipici del trasferimento di calore

Dopo aver calcolato la capacità del radiatore di riscaldamento per una stanza specifica, dobbiamo calcolare il numero di sezioni in esso contenute. Ovviamente, per questo è necessario conoscere il parametro principale - il trasferimento di calore di una sezione.

I valori esatti possono sempre essere trovati nella documentazione di accompagnamento per il riscaldatore o sul sito Web del produttore.

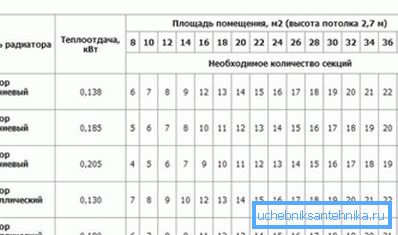

Tipico: per la maggior parte dei prodotti sul mercato sono i seguenti:

• Una sezione in ghisa di dimensioni standard (con interasse di 500 mm sui capezzoli) è in grado di rilasciare circa 160 watt di calore.
• Il calcolo dei radiatori bimetallici di riscaldamento può essere eseguito a partire dal trasferimento di calore della sezione da 180 watt.
• Il calcolo dei radiatori per riscaldamento in alluminio viene solitamente eseguito sulla base di un valore di 200 watt per sezione.

Quindi, per la nostra casa a Verkhoyansk abbiamo bisogno di 29.200 / 200 = 146 sezioni di alluminio.

Come sempre, ci sono un certo numero di sfumature.

1. I produttori indicano i valori del flusso di calore a una temperatura del refrigerante uguale a 90 ° C. I valori effettivi sono generalmente inferiori.

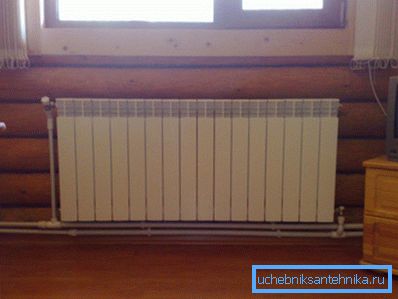

2. Con la connessione unilaterale di un riscaldatore componibile lungo, le ultime sezioni saranno sempre più fredde della prima. Il radiatore in 10 o più sezioni è meglio collegarlo da due lati; quindi, forniremo il condotto del liquido di raffreddamento lungo l'intera lunghezza dei collettori. Inoltre, in questo caso, non è necessario lavare la batteria.

1. Il calcolo dei radiatori in acciaio è problematico semplicemente perché non hanno sezioni e le dimensioni variano da modello a modello. Per informazioni sulla potenza termica del dispositivo dovrà andare al sito Web del produttore.

conclusione

Speriamo che i metodi di calcolo proposti aiuteranno il lettore a progettare il sistema di riscaldamento per le proprie case.

Il video allegato, come sempre, contiene informazioni aggiuntive. Buona fortuna!
