Calcolo del diametro dei tubi di riscaldamento: formule ed

Come si calcola il diametro dei tubi di riscaldamento con una potenza di caldaia nota? Come calcolare il diametro minimo per una sezione separata del contorno? In questo articolo dobbiamo familiarizzare con le formule utilizzate nei calcoli e accompagnare la conoscenza con esempi di calcoli.

Perché ne hai bisogno

E infatti - perché è necessario calcolare il diametro dei tubi di riscaldamento? Perché semplicemente non prendere i tubi ovviamente di grandi dimensioni? Dopotutto, con ciò ci proteggeremo dalla circolazione eccessivamente lenta nel circuito.

Ahimè, questo approccio ha diversi gravi inconvenienti.

• Consumo di materiali e, di conseguenza, il prezzo al metro aumenta in proporzione al quadrato del diametro. I costi non saranno un centesimo.

Nota: per mantenere la stessa pressione di esercizio con l'aumento del diametro del tubo è necessario aumentare lo spessore della parete, il che aumenta ulteriormente il consumo di materiali.

• Altrettanto importante, l'aumento del diametro del gasdotto comporta un aumento del volume di refrigerante. e, di conseguenza, maggiore inerzia termica del sistema. Si scalderà più a lungo e si raffredderà più a lungo, il che non è sempre auspicabile.

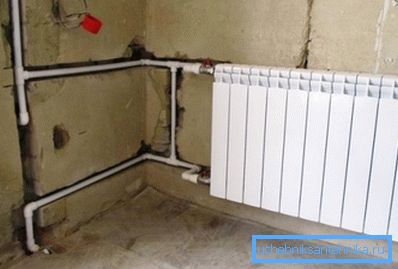

• Infine, con la posa aperta di tubi di riscaldamento spessi, non decoreranno realmente la stanza e, quando nascosti, aumenteranno la profondità dello strobo nelle pareti o spessore del massetto sul pavimento.

formula

Dal momento che noi, caro lettore, non invadiamo il fatto di ottenere un diploma di tecnico del riscaldamento, non scaleremo la giungla.

Un calcolo semplificato del diametro della tubazione di riscaldamento viene eseguito secondo la formula D = 354 * (0,86 * Q / Dt) / v, in cui:

• D è il valore del diametro richiesto in centimetri.
• Q - carico termico sulla sezione corrispondente del circuito.
• Dt è il delta di temperatura tra le linee di alimentazione e di ritorno. In un tipico sistema autonomo, è di circa 20 gradi.
• v è la portata del liquido di raffreddamento nei tubi.

Sembra che abbiamo bisogno di alcuni dati per continuare.

Per calcolare il diametro dei tubi per il riscaldamento, abbiamo bisogno di:

1. Scopri a quale velocità massima può muoversi il refrigerante.
2. Scopri come calcolare la potenza termica dell'intero sistema e le sue singole sezioni.

Velocità del liquido di raffreddamento

Deve soddisfare un paio di condizioni al contorno.

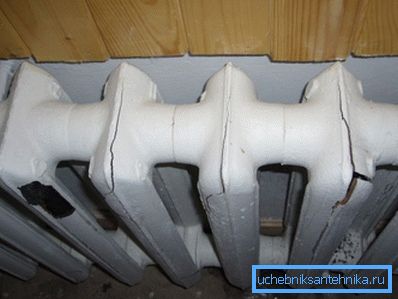

Da un lato, il refrigerante dovrebbe girare nel circuito circa tre volte all'ora. In caso contrario, il delta della temperatura apprezzato aumenterà sensibilmente, rendendo il riscaldamento dei radiatori irregolare. Inoltre, con il freddo intenso, abbiamo una possibilità molto reale di scongelare le parti più fredde del circuito.

D'altra parte, una velocità eccessivamente alta genererà rumore idraulico. Addormentarsi al rumore dell'acqua nei tubi è un piacere, diciamo, per un dilettante.

Valido è l'intervallo di portate da 0,6 a 1,5 metri al secondo; allo stesso tempo, il valore massimo consentito di 1,5 m / s viene solitamente utilizzato nei calcoli.

Potenza termica

Ecco un diagramma del suo calcolo per la resistenza termica normalizzata delle pareti (per il centro del paese - 3,2 m2 * C / W).

• Per una casa privata, 60 watt per metro cubo di spazio sono presi per l'energia di base.
• Aggiungono 100 watt a ciascuna finestra e 200 watt a ciascuna porta.
• Il risultato è moltiplicato per il coefficiente regionale in base alla zona climatica:

Quindi, una stanza di 300 m2 con tre finestre e una porta a Krasnodar (la temperatura media di gennaio è + 0,6 ° C) richiederà (300 * 60 + (3 * 100 + 200)) * 0,8 = 14,800 watt di calore.

Per gli edifici la cui resistenza termica delle pareti differisce significativamente da quella normalizzata, viene utilizzato un altro schema semplificato: Q = V * Dt * K / 860, dove:

• Q è la richiesta di calore in kilowatt.
• V è il volume di spazio riscaldato in metri cubi.
• Dt è la differenza di temperatura tra la stanza e la strada al picco del freddo.

È utile: è meglio prendere la temperatura nella stanza con gli standard sanitari appropriati, la temperatura della strada - il minimo medio negli ultimi anni.

• K - coefficiente di isolamento dell'edificio. Dove prendere i suoi valori? L'istruzione sarà trovata nella prossima tabella.

Dove prendere il carico per una sezione separata del circuito? Viene calcolato dal volume della stanza, che viene riscaldato da questa sezione, uno dei metodi precedenti.

Esempio di calcolo

Quindi, in teoria, sappiamo come calcolare il diametro del tubo di riscaldamento.

Confermiamo le conoscenze teoriche con la pratica e facciamo il calcolo per le seguenti condizioni:

• Dobbiamo calcolare il diametro del riempimento in una casa privata di 100 metri quadrati.
• L'altezza del soffitto della casa è di 2,8 metri.

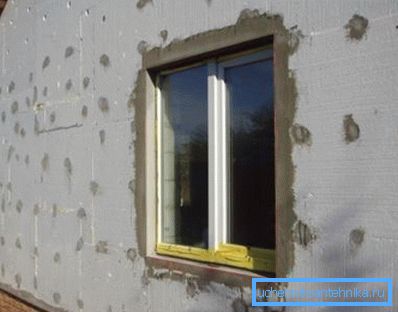

• Le pareti sono una vasca di blocchi di calcestruzzo di marca D600 di 40 cm di spessore con uno strato esterno di schiuma spessa 150 mm.

• La casa si trova a Komsomolsk-on-Amur del territorio di Khabarovsk (la temperatura minima media di gennaio è -30,8 C). La temperatura interna è pari a +20 C.

Innanzitutto, calcoliamo la necessità di energia termica.

L'isolamento fornisce chiaramente una resistenza termica migliore di quella normalizzata, il che ci costringerà a passare al secondo degli schemi di calcolo sopra indicati.

1. Il volume interno della casa è 100 * 2,8 = 280 m3.
2. La temperatura delta tra la strada e la casa nel caso peggiore per noi sarà pari a 50 gradi.
3. Si presume che il coefficiente di isolamento termico sia 0,7.
4. La capacità stimata della caldaia per il riscaldamento deve essere almeno 280 * 50 * 0,7 / 860 = 11,4 kW.

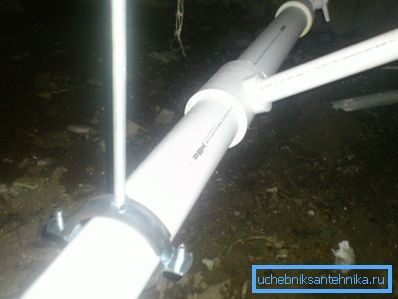

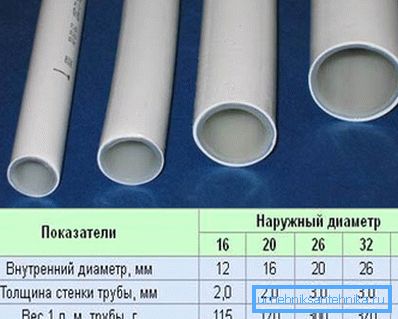

Resta da eseguire il calcolo effettivo del diametro del tubo per il riscaldamento. Sarà pari a 354 * (0.86 * 11.4 / 50) / 1.5 = 2.4 cm, che corrisponde a una tubazione VGP in acciaio DN 25 oa un tubo in polipropilene con un diametro esterno di 32 mm.

conclusione

Ricordiamoci che abbiamo dato schemi di calcoli estremamente semplificati. Come sempre, il lettore può trovare ulteriori informazioni sull'argomento nel video allegato all'articolo. Buona fortuna!
