Calcolo del riscaldamento: come determinare la capacità

L'efficienza e l'economicità della rete di riscaldamento dipendono direttamente dalla corretta potenza della caldaia, dal trasferimento di calore dai radiatori di riscaldamento e dalla configurazione delle tubazioni che trasportano il liquido di raffreddamento. Per non essere confusi nella scelta delle apparecchiature climatiche, è necessario calcolare correttamente il consumo di energia termica per il riscaldamento.

Di solito, questo viene fatto dai tecnici del riscaldamento, ma se costruisci una casa da solo, allora le istruzioni fornite di seguito ti aiuteranno a fare tutti i calcoli.

Fasi di calcoli

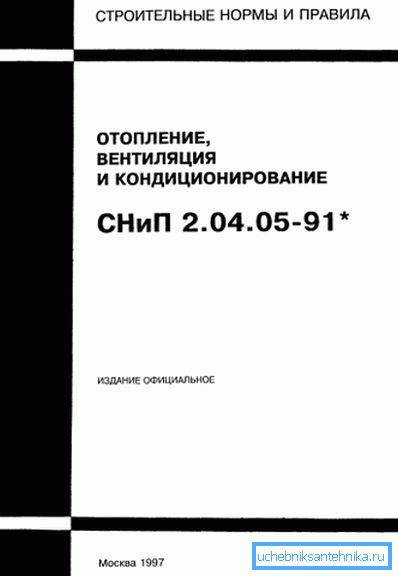

Il calcolo dell'ingegneria termica della rete di riscaldamento per locali residenziali, edifici commerciali o capannoni di produzione viene effettuato in base a SNiP (codici edilizi) 2.04.05-91, denominati "Riscaldamento, ventilazione e condizionamento dell'aria".

Hanno fissato il metodo di calcolo del fabbisogno di energia termica per il riscaldamento, che viene utilizzato da entrambi i singoli sviluppatori nella costruzione delle proprie case e dai lavoratori del settore abitativo e dei servizi pubblici durante l'installazione o la modernizzazione dei sistemi di climatizzazione dei condomini.

Secondo il documento sopra menzionato, il calcolo dell'energia termica comprende diversi passaggi. Una breve descrizione di ognuno di essi è riportata nella tabella.

Suggerimento: Per tutti i calcoli, puoi usare una calcolatrice. Ma è meglio usare uno o un altro pacchetto software. Un programma per computer terrà in maggiore considerazione tutti i fattori necessari e ridurrà il tempo dedicato alla progettazione.

Dopo aver calcolato il calore speso per il riscaldamento dell'abitazione, non dimenticare di calcolare il volume dei costi per l'acquisto dei refrigeranti selezionati. Forse il prezzo sarà troppo alto, in relazione al quale è necessario cercare metodi alternativi o combinati per riscaldare la propria casa.

Metodo di calcolo termico

Dati grezzi richiesti

Prima di calcolare l'energia termica per il riscaldamento, i dati devono essere raccolti nell'edificio in cui deve essere installata la rete climatica.

Avrai bisogno di:

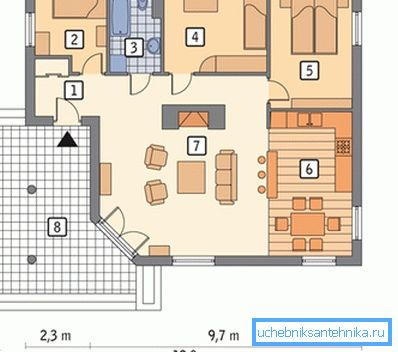

1. Progetto di una casa futura o esistente. Deve essere apposto alle dimensioni geometriche degli ambienti, nonché alle dimensioni esterne dell'edificio. Inoltre, avrai bisogno della dimensione e del numero di finestre e porte.

1. Condizioni climatiche della zona in cui si trova la casa. È necessario specificare la durata della stagione di riscaldamento, l'orientamento della casa sui punti cardinali, le temperature medie giornaliere e medie mensili e altre informazioni simili.
2. Materiale e isolamento termico delle pareti. Dipende da loro quanta energia termica sarà dissipata in modo improduttivo attraverso i vari elementi dell'edificio.
3. Costruzione e materiali per pavimenti e soffitti. Queste superfici sono spesso la causa di una forte perdita di calore. In tal caso, è consigliabile riscaldare la pavimentazione e il sottotetto, quindi calcolare di nuovo la potenza dell'impianto di riscaldamento.

Formula per il calcolo della potenza termica della rete climatica

Per tutti i calcoli di ingegneria, è necessario più di una formula di calcolo del riscaldamento. Infatti, come menzionato nelle sezioni precedenti, è necessario stabilire molte importanti caratteristiche tecniche del sistema di riscaldamento.

Fai attenzione! È necessario fare un calcolo molto attento: il riscaldamento, così come i sistemi di approvvigionamento idrico o fognario, sono reti climatiche piuttosto complesse e costose. Se sono stati commessi degli errori nella progettazione, sarà necessario un aggiornamento man mano che la costruzione avanza. E il costo di tali eventi a volte si traduce in un importo piuttosto significativo.

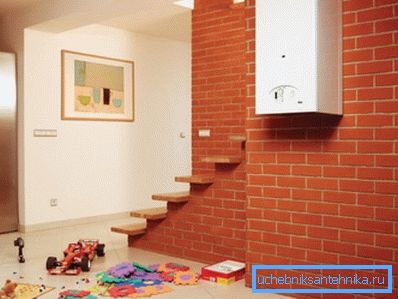

Il parametro più importante nel calcolo è la potenza della caldaia di riscaldamento, poiché è quella che funge da elemento centrale della rete climatica. Per fare ciò, utilizzare la seguente formula:

M_caldaia = T_{a casa} * 20% dove:

• T_{a casa}- La necessità di energia termica della casa in cui l'installazione di riscaldamento
• 20% - il coefficiente tenendo conto di circostanze impreviste. Questi includono il calo di pressione nella rete principale del gas, le forti gelate, perdite di calore non rilevate all'apertura di porte e finestre, nonché altri fattori.

Determinazione della perdita di calore

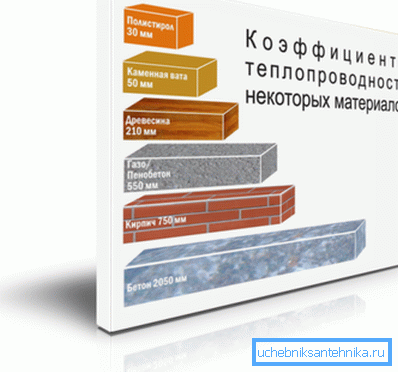

Per calcolare la necessità di energia termica nella vostra casa, è necessario conoscere la quantità di perdita di calore che si verifica attraverso le pareti, il pavimento e il soffitto. Per fare ciò, è possibile utilizzare la tabella, che indica la conduttività termica di vari materiali.

Tuttavia, al fine di determinare correttamente la perdita di calore e calcolare la potenza della caldaia, conoscere il coefficiente di conducibilità termica dei materiali non sarà sufficiente.

È inoltre necessario includere alcune modifiche nella formula di calcolo:

1. Costruzione e materiale dei vetri usati:

• finestre ordinarie in legno - 1,27;
• finestre di plastica con doppi vetri 1;
• infissi polimerici con triplo vetro 0.85.

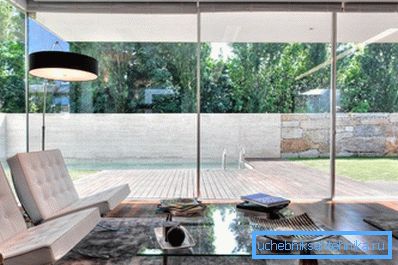

1. Superficie vetrata della casa. Tutto è semplice qui. Maggiore è il rapporto tra l'area delle finestre e l'area del pavimento, maggiore è la perdita di calore dell'edificio. Per i calcoli, puoi prendere i seguenti coefficienti:

1. Temperatura media giornaliera dell'aria esterna. Anche questo emendamento deve essere preso in considerazione, poiché a valori troppo bassi aumenta il coefficiente di dispersione del calore attraverso le pareti e le finestre. I seguenti valori sono accettati per i calcoli:

1. Il numero di pareti esterne. Se la stanza si trova all'interno della casa, solo una parete è in contatto con l'aria esterna - quella in cui si trova la finestra. Tuttavia, le camere d'angolo o le stanze in piccole case possono avere due, tre e quattro pareti esterne. In questo caso, devono essere considerati i seguenti fattori di correzione:

• una stanza - 1;
• due stanze -1,2;
• tre stanze - 1,22;
• quattro stanze - 1.33

1. Numero di piani Come nel caso precedente, il numero di piani e (o) la presenza di un attico influisce sulla perdita di calore. In questo caso, è necessario prendere i seguenti valori per gli emendamenti:

• la presenza di più piani - 0,82;
• Tetto coibentato o piano mansardato - 0.91;
• soffitto non riscaldato - 1.

1. La distanza tra il soffitto e le pareti. Come sapete, un'altezza del soffitto aumenta il volume della stanza, quindi è necessario spendere più calore sul suo riscaldamento. I fattori in questo caso applicano quanto segue:

Per calcolare il riscaldamento, è necessario moltiplicare tutti i fattori sopra elencati e determinare T_{a casa}secondo la seguente formula:

T_{a casa} = P_battiti * K_globale * S, dove:

• P_battiti - Perdita di calore specifica (di solito 100 watt / m²)
• K_globale- la correzione totale ottenuta moltiplicando tutti i fattori sopra elencati;
• S è l'area della costruzione di alloggi.

Calcolo della capacità termica dei radiatori

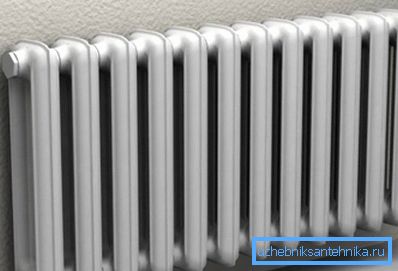

I dispositivi che riscaldano l'aria nelle stanze sono radiatori. Consistono di diverse sezioni. Il loro numero dipende dal materiale selezionato ed è determinato in base alla potenza di un elemento, misurato in watt.

Diamo i valori per i modelli più popolari di radiatori:

• ghisa - 110 watt;
• acciaio - 85 watt;
• alluminio - 175 watt;
• bimetallico - 199 watt.

Questo valore dovrebbe essere diviso per 100, risultando in un'area riscaldata da una sezione della batteria.

Successivamente viene determinato il numero richiesto di sezioni. Tutto è semplice qui. È necessario dividere l'area della stanza in cui verrà installata la batteria nella potenza di un elemento del radiatore.

È inoltre necessario tenere conto degli emendamenti:

• per una stanza d'angolo, è consigliabile aumentare il numero richiesto di sezioni per 2 o 3;
• se si prevede di chiudere il radiatore con un pannello decorativo, fare anche attenzione ad aumentare le dimensioni della batteria;
• nel caso in cui la finestra sia dotata di un ampio davanzale, è consigliabile inserire una griglia di ventilazione in essa.

Fai attenzione! Questo metodo di calcolo può essere utilizzato solo quando l'altezza del soffitto nella stanza standard è di 2,7 metri. In tutti gli altri casi, dovrebbero essere applicati ulteriori fattori di correzione.

conclusione

Il calcolo della capacità di riscaldamento dell'impianto di riscaldamento è un evento piuttosto complicato, che, tuttavia, può essere effettuato indipendentemente, utilizzando le informazioni offerte alla vostra attenzione. Tuttavia, ricorda che oltre a questo, devono essere calcolati anche altri parametri. Guarda il video pubblicato in questo articolo per maggiori dettagli.
