Calcolo del riscaldamento del cottage: selezione, tipi di

Con la nuova costruzione o le riparazioni importanti di una casa di campagna è molto importante il problema del riscaldamento. Dipende dalla comodità di vivere in un edificio durante la stagione fredda. Su questa base, è necessario effettuare un calcolo competente del sistema di riscaldamento del cottage.

Sotto questa rete, gli esperti comprendono il set di dispositivi, che consiste di:

• generatore di calore;
• gasdotto;
• pompe;
• dispositivi automatici;
• dispositivi supplementari, il cui scopo è quello di trasportare il calore nei salotti.

L'affidabilità e l'efficienza del sistema dipendono principalmente dalla sua corretta installazione, dal calcolo competente del numero di batterie e delle loro sezioni, diagrammi di rete, ecc.

Scelta competente del generatore di calore

I generatori di calore possono operare su:

• gas;
• energia elettrica;
• carburante liquido;
• combustibile solido

Fai attenzione! Al momento di sceglierli, devono essere considerati diversi fattori. Questa è l'efficienza del dispositivo di trasferimento del calore, facilità d'uso, il prezzo di un particolare tipo di carburante nella vostra zona.

Tipi di dispositivi

1. Quindi, i dispositivi elettrici hanno un'alta efficienza. Tuttavia, non sono molto comuni in Russia, a causa dell'elevato costo dell'energia elettrica e delle frequenti interruzioni nella fornitura. Anche le cadute di tensione regolari sono importanti, il che comporta danni all'apparecchiatura.
2. Le unità olio combustibile non sono ecologiche..

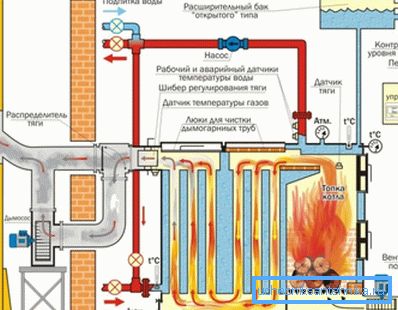

3. Gli analoghi del combustibile solido, a causa delle loro caratteristiche di progettazione, non possono essere dotati di una comoda automazione. Pertanto, richiedono la presenza di un operatore che deve mettere regolarmente del carburante nel proprio forno (fino a 4 volte al giorno). Il livello di trasferimento di calore da un tale dispositivo è ciclico. Può oscillare entro 3/5 ° al giorno.
4. Esistono due metodi per compensare gli svantaggi di una caldaia a combustibile solido.. È possibile integrare un accumulatore di calore (serbatoio di accumulo) con una capacità di 2/10 m3 nel circuito di riscaldamento. O per prolungare il periodo di combustione del combustibile, aumentando così il suo ritorno di energia e abbassando il numero di forni. Questo può essere fatto con l'aiuto di dispositivi (ad esempio, palloncini termici) che riducono l'apporto di ossigeno alla caldaia.
5. Quando un edificio ha una fornitura di gas, una caldaia a gas sarà la più conveniente e conveniente. I modelli moderni di tali dispositivi hanno un elevato livello di sicurezza ed efficienza (90/95%). Grazie al vettore energetico a basso costo, risparmierai fino al 30% del denaro stanziato per fornire all'unità carburante.

Fai attenzione! Se hai la possibilità di assegnare una stanza separata per il locale caldaia, puoi scegliere un riscaldatore con un focolare aperto. Tali unità sono più economiche. Se non esiste tale possibilità, acquista un analogo con un focolare chiuso.

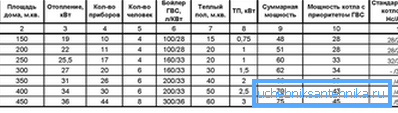

Potere dell'unità

L'efficienza della caldaia influenza l'efficienza del riscaldamento e il comfort del regime di temperatura in casa. Se ha una potenza insufficiente, sarà fresco nelle stanze. A tassi eccessivamente alti, l'unità consumerà molto carburante.

Effettuare il calcolo della potenza di riscaldamento del cottage, prendere in considerazione:

• l'area della stanza (S);
• capacità specifica dell'unità per 10 m3 di spazio (WY).

L'ultimo parametro è regolato da un coefficiente che varia in base alla regione della posizione del sito.

Quindi, la densità di potenza è:

• per il sud della Russia - 0,7 / 0,9 kW;
• per le regioni centrali del paese -1,2 / 1,5 kW;
• per il nord della Federazione Russa - 1,5 / 2 kW.

La potenza richiesta dell'unità (Wê) è calcolata dalla formula: Wк = S • W: 10.

Nelle condizioni di vita, per comodità di calcolo, viene spesso utilizzato il valore medio della potenza specifica per unità. Su questa base, viene selezionata la prestazione richiesta della caldaia, al ritmo di 10 kilowatt per camera di 100 m2.

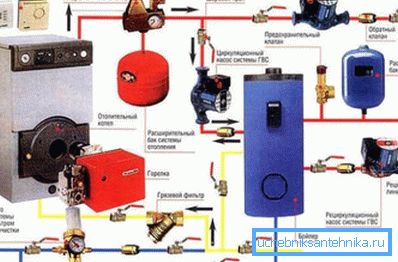

Diagramma di sistema

1. La disposizione dell'impianto di riscaldamento dipende dall'area del cottage. La sua controparte gravitazionale (circolazione naturale del liquido di raffreddamento) non è in grado di riscaldare efficacemente un edificio con un'area di oltre 100 m2. Ciò è dovuto alla piccola inerzia termica della rete.

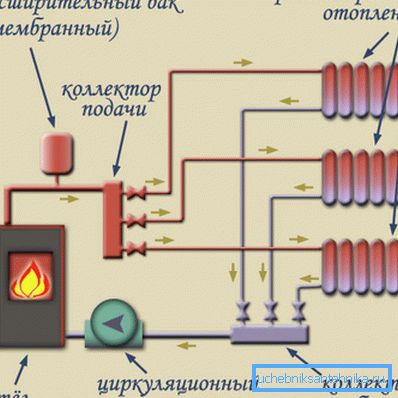

2. Per il cottage sfuso, è necessario scegliere un sistema con circolazione forzata. Vengono eseguite con l'aiuto di pompe che spingono il liquido di raffreddamento e ne accelerano il flusso lungo i contorni.
3. Per prolungare la vita dell'unità, può essere montato sul ramo di ritorno dei tubi provenienti dalle batterie alla caldaia. Quindi salvi la pompa dall'azione del refrigerante molto caldo.

Fai attenzione! In inverno, le pompe funzionano quasi ininterrottamente. Su questa base, il dispositivo che hai acquistato deve essere affidabile, durevole, silenzioso e avere un piccolo consumo energetico. Molte moderne caldaie per il riscaldamento dispongono già di pompe integrate.

Caratteristiche della pipeline

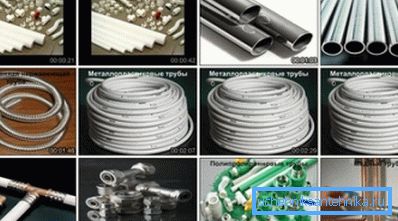

I tubi di riscaldamento sono divisi in due grandi gruppi, possono essere:

• metallo: acciaio nero, zincato, acciaio inossidabile, rame;
• plastica: polietilene, polipropilene, combinato (alluminio + plastica).

Informazioni sui tipi di tubi

Di seguito sono alcune delle caratteristiche di questi prodotti.

1. I tubi di acciaio neri arrugginiscono. Inoltre, quando si assemblano i tubi con le proprie mani, è necessaria la saldatura.
2. I prodotti galvanizzati sono risparmiati da questi svantaggi. Non si corrodono, è possibile collegarli con raccordi filettati.
3. Se decidi di nascondere la rete nei muri, l'opzione migliore è utilizzare i tubi di rame. Sono accoppiati con il sistema di saldatura contenente argento, utilizzando la saldatura ad alta temperatura.

Tali prodotti possono resistere a pressioni fino a 200 atmosfere e temperature del refrigerante fino a +200 gradi. Il loro uso garantisce la durata e l'affidabilità della condotta per molti decenni. Svantaggi dei prodotti: l'alto costo e l'installazione complessa.

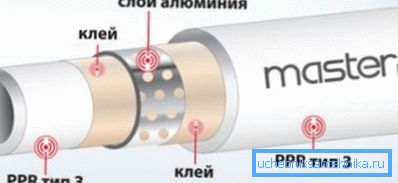

1. I contro di prodotti in metallo mancano di controparti polimeriche. I più affidabili sono tubi in alluminio. Sono costituiti da strati superiori e inferiori, tra i quali fogli di alluminio incollati.

I principali vantaggi di tali tubi:

• alto livello di forza;
• protezione contro la diffusione dell'ossigeno, che prolunga la vita della rete e la protegge dalla corrosione;
• piccola quantità di resistenza idraulica;
• anti-statica;
• facilità di installazione;
• lenta crescita dei depositi sulle pareti interne e la loro insignificanza.

Le tubazioni in metallo-plastica possono essere installate senza saldatura, utilizzando connessioni filettate. Questa circostanza semplifica e riduce il costo del lavoro di assemblaggio.

1. Non meno prodotti affidabili realizzati in polipropilene reticolato. Possono sopportare un riscaldamento prolungato fino a +100 gradi.

Tipi di cablaggio

Il numero di tubi necessari per sistemare l'impianto di riscaldamento dipende dal tipo di cablaggio scelto.

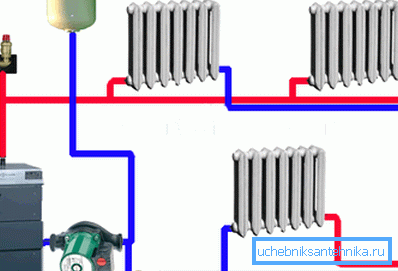

1. Lo schema a due tubi consente di riscaldare efficacemente anche stanze molto grandi. Se il sistema è dotato di termostati, sarà possibile impostare separatamente le condizioni di temperatura in tutte le stanze.

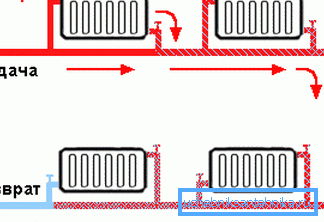

1. I principali vantaggi di un sistema di riscaldamento monotubo sono la semplicità di progettazione, la facilità e il basso costo di installazione.

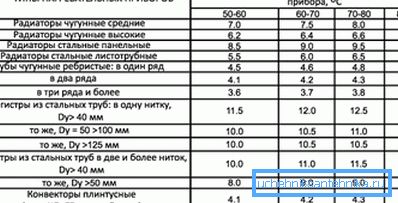

Calcolo dei dispositivi di riscaldamento

Il trasferimento di energia dal refrigerante alle stanze viene effettuato da dispositivi di riscaldamento.

Ce ne sono di questi tipi:

• controparti convettive o nervature;
• dispositivi di radiazione, sono rappresentati da emettitori a infrarossi;
• dispositivi radianti-convettivi (radiatori di tutti i tipi).

Nel nostro paese, il più comune dei dispositivi di riscaldamento - radiatori sezionali.

L'istruzione avverte che prima di installarli sarà necessario calcolare il numero di sezioni necessarie per ogni stanza.

1. Per i calcoli, è necessario conoscere l'efficienza termica di una sezione del radiatore. È diviso per 100. C'è un altro modo: per scoprire quale area può essere riscaldata da una sezione. E poi, conoscendo l'area dell'intera stanza, è facile eseguire i calcoli necessari.
2. Standard è considerato l'altezza delle camere 2,7 m.
3. Facciamo un esempio. La potenza termica della sezione è pari a 190 W (è sempre indicata dai produttori). Dividendo questo valore per 100, otteniamo un'area di 1,9 m2, che può essere riscaldata da una sezione. Pertanto, per una stanza di 20 m2, sarà necessario un radiatore, costituito da (20: 1.9) 10.52 elementi, arrotondato - da 11.
4. Quando la stanza ha accesso al balcone o è finita, il numero di sezioni è auspicabile aumentare di 2/3.

conclusione

Se vuoi creare un sistema di riscaldamento efficace nella tua casa, dovrai calcolare attentamente tutti i suoi parametri. I calcoli per i locali domestici non sono così complicati e puoi farlo tu stesso. Il video nel nostro articolo ti aiuterà con questo.
