Calcolo del riscaldamento in un condominio e raccomandazioni

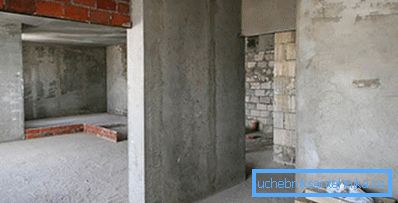

Questo articolo è indirizzato al lettore, che vivrà in un appartamento in uno stato dopo i costruttori. Di norma, implica l'accesso all'appartamento e rami attutiti dai montanti dell'impianto di riscaldamento. Dobbiamo imparare come calcolare la potenza termica dei dispositivi di riscaldamento e, allo stesso tempo, conoscere le raccomandazioni sulla loro selezione e installazione.

compiti

Iniziamo con la formulazione delle attività.

Abbiamo il seguente:

1. Calcola la quantità di calore necessaria per mantenere una temperatura confortevole nell'appartamento.
2. Scegli il tipo di riscaldatori e le loro dimensioni a seconda della necessità di calore.
3. Decidi le dimensioni e il materiale dei tubi.
4. Selezionare le valvole di arresto.

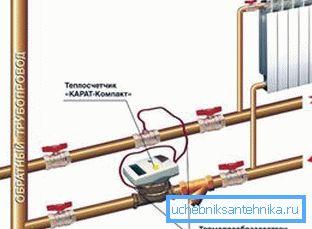

Inoltre: se nel tuo appartamento l'unico ingresso di riscaldamento per il cablaggio orizzontale, sarebbe strano non usarlo e non installare un contatore di calore. È in grado di fornire risparmi molto tangibili sulle utility nella stagione di riscaldamento.

Calcolo della potenza termica

È possibile in due modi.

Calcolo dell'area

Uno schema più semplice in cui viene presa la potenza termica di un kilowatt per 10 m2 di superficie. Inoltre, vengono utilizzati coefficienti regionali:

Quindi, per un appartamento con una superficie di 74 m2 nel nuovo edificio di Yalta, il fabbisogno di calore sarà di 7,4 * 0,7 = 5,18 kW.

Purtroppo, la semplicità non è sempre accompagnata da un'elevata accuratezza dei calcoli.

Lo schema proposto dà errori considerevoli per diversi motivi:

• La variazione dell'altezza dei soffitti darà un cambiamento nel volume della stanza con la sua area costante. È chiaro che per riscaldare il volume aumentato occorrerà più calore.
• Entrambe le finestre e le porte sono molto più permeabili al calore delle pareti.. È logico supporre che ogni finestra aggiuntiva aumenti la perdita di calore.

• Anche la posizione dell'appartamento non può essere ignorata.: all'angolo e alla fine degli appartamenti un numero maggiore di muri sarà comune con la strada.

Calcolo per volume

Ecco perché un valore più preciso della potenza termica può essere ottenuto con un metodo un po 'complicato:

1. 40 watt di calore sono presi per metro cubo di volume riscaldato.
2. 100 watt vengono aggiunti a ciascuna finestra. Alla porta d'ingresso - 200.
3. Per gli appartamenti situati nel culo della casa e avendo in aggiunta, oltre alla facciata, i muri con la strada, viene utilizzato un fattore di 1,2.
4. Infine, il coefficiente regionale sopra menzionato si applica anche in questo caso.

Ad esempio, calcoliamo la richiesta di calore per un appartamento di due stanze per le seguenti condizioni:

• La sua area è di 58 metri quadrati.
• Altezza del soffitto - 3 metri.
• Il numero totale di finestre - 4. Porta d'ingresso - uno.
• L'appartamento si trova alla fine della casa.
• La casa stessa si trova nella città di Komsomolsk-on-Amur del territorio di Khabarovsk della Federazione Russa.

Quindi:

1. Il volume della stanza è 58 * 3 = 174 m3.
2. Il valore base della potenza termica è 40 * 174 = 6960 watt.
3. Quattro finestre e la porta aggiungeranno 600 watt (100 * 4 + 200) ad essa. 6960 + 600 = 7540.
4. Un ulteriore muro totale con la strada costringerà a moltiplicare questo valore di 1,2. 7540 * 1,2 = 9048.
5. Poiché gli inverni a Komsomolsk sono piuttosto severi, prendiamo il coefficiente regionale pari a 1,6. 9048 * 1,6 = 14476,8 watt.

La scelta dei dispositivi di riscaldamento

Nei negozi di apparecchiature di riscaldamento è possibile trovare i seguenti tipi principali di riscaldatori:

Specifica: mostriamo i valori medi nel quadro delle statistiche disponibili all'autore. Le caratteristiche effettive del riscaldatore sono reperibili nella documentazione allegata o sul sito Web del produttore.

A proposito di questi riscaldatori è utile sapere alcune cose.

• Una malattia comune delle batterie in ghisa - perdite intersezionali dopo diversi anni di funzionamento. Le guarnizioni di Paronit tra le sezioni perdono gradualmente elasticità. È necessario raffreddare il radiatore - e il concomitante abbassamento della temperatura cambia le dimensioni lineari delle sezioni causa la comparsa di goccioline.

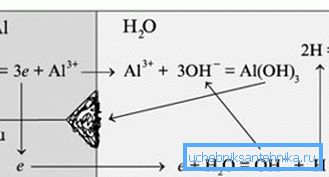

• L'alluminio forma una coppia galvanica con il rame. L'acqua, grazie ai sali disciolti in essa, è un elettrolita. È necessario combinare i radiatori in alluminio con tubi di rame in un circuito comune e il processo di migrazione ionica che si verifica causerà una rapida corrosione elettrochimica delle batterie.

Suggerimento: in un sistema di riscaldamento centralizzato, non si sa mai quale tipo di tubi vengono utilizzati quando si installa il rivestimento dai vicini.

• Lo svantaggio principale dei registri (che includono radiatori tubolari in acciaio) è un flusso di calore debolmente basso per unità di volume. È associato a una conduttività termica dell'acciaio relativamente moderata: non ha senso dotarlo di alettatura sviluppata semplicemente perché le estremità delle pinne saranno notevolmente più fredde del refrigerante.
• I radiatori lamellari hanno una vita troppo breve (per lo più non più di 10 anni). La maggior parte dei dispositivi di riscaldamento economici di questo tipo sono realizzati in acciaio non corrosivo; durante l'aerazione o lo scarico del sistema di riscaldamento per l'estate, si corrodono dall'interno verso l'esterno.

Quali condizioni dovranno funzionare i dispositivi di riscaldamento? I parametri standard della stazione di riscaldamento centrale sono i seguenti: pressione - 3-4 kgf / cm2; la temperatura è limitata dal SNiP esistente e in qualsiasi sistema di ingegneria di un edificio residenziale non può superare i 95 C.

È curioso: nelle istituzioni prescolari, la temperatura del liquido refrigerante è del tutto limitata a 37 ° C.

Sembrerebbe che con tali parametri sia possibile utilizzare assolutamente qualsiasi tipo di batteria: le temperature e le pressioni operative in tutti i casi eccedono quelle da noi fornite, tuttavia vale la pena considerare che in condizioni reali sia la temperatura che la pressione del sistema di riscaldamento centrale possono essere significativamente più elevate.

In quali circostanze?

Diamo un paio di esempi.

• In caso di freddo intenso con bassi parametri di riscaldamento negli appartamenti viene impostata una temperatura inaccettabilmente bassa. Uno dei modi praticanti per risolvere questo problema in situazioni critiche è il lavoro di un gruppo di ascensori senza ugello, con uno strozzamento ovattato.
• L'impianto di riscaldamento non riceve la miscela di refrigerante dalle tubazioni dirette e inverse, ma l'acqua direttamente dalla linea di alimentazione; allo stesso tempo, la temperatura può raggiungere i 150 ° C e la pressione - 7 kgf / cm2.
• Quando si avvia l'impianto di riscaldamento, si consiglia di aprire prima la valvola della casa sul tubo di ritorno. Il dispositivo di chiusura deve aprirsi estremamente lentamente; viene portato in posizione completamente aperta solo dopo aver equalizzato le pressioni nella traccia e nel contorno. Solo dopo aver aperto la valvola sul campo.
• È necessario che il fabbro faccia in fretta e apra una delle valvole rapidamente - e un cosiddetto martello idraulico sorgerà in un mezzo acquoso praticamente incomprimibile. Nella parte anteriore dell'acqua che riempie il circuito, la pressione non può più raggiungere 3-4, ma tutte le 20-25 atmosfere.

Ecco perché per il sistema di riscaldamento centralizzato è possibile con un cuore leggero raccomandare solo due tipi di riscaldatori:

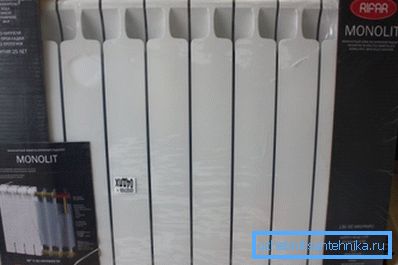

1. Radiatori bimetallici. Sono un nucleo di acciaio resistente alla corrosione con un guscio esterno in alluminio. L'acciaio fornisce resistenza meccanica e resistenza alla corrosione elettrochimica, alettatura sviluppata in alluminio con elevata conduttività termica.
2. Se puoi permetterti di allocare una quantità significativa di spazio per i dispositivi di riscaldamento, puoi utilizzare i registri in acciaio.

Calcolo dei dispositivi di riscaldamento

Come scegliere il numero ottimale di sezioni del radiatore per una stanza? Come calcolare la capacità termica del registro?

Il calcolo della richiesta di calore della stanza è uguale a quello dell'intero appartamento. Nuance: il calcolo dovrebbe tenere conto del volume dei locali senza apparecchi di riscaldamento (corridoio, bagno, toilette).

Quindi, se la stanza, per il riscaldamento che richiede 2 kW, confina con il corridoio, per il quale il calcolo ha dato il valore del flusso di calore di 400 watt, è necessario preoccuparsi di acquistare un radiatore con una capacità di 2400 watt.

radiatore

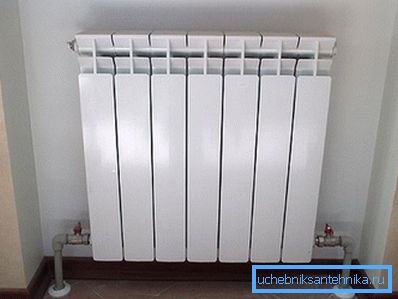

Per ricalcolare questa potenza nel numero di sezioni di una batteria bimetallica, è sufficiente dividerla per il flusso di calore specificato nella documentazione per una sezione. Con una sezione di potenza di 180 watt, il radiatore da 2400 watt dovrebbe avere sezioni 2400/180 = 14 (arrotondate).

Qui, tuttavia, ci sono un paio di sottigliezze.

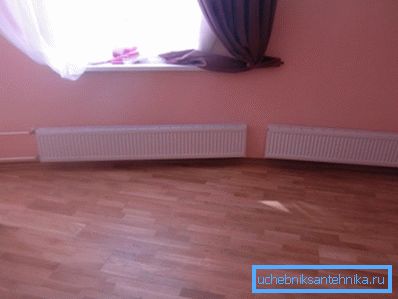

1. I produttori indicano il flusso di calore per un delta di temperatura tra il refrigerante e l'aria a 70 gradi. Se è necessario mantenere + 20C nella stanza, il radiatore deve essere riscaldato a 90. Se la temperatura delta è la metà, ovviamente, il calore emesso dal dispositivo diminuirà della metà e dovrà essere compensato da sezioni aggiuntive.
2. Con un lungo radiatore sezionale, le sue sezioni esterne saranno notevolmente più fredde delle prime del rivestimento. Una semplice istruzione aiuterà a risolvere questo problema: collegare il dispositivo secondo lo schema dal basso verso il basso.

A proposito: con un tale schema di connessione, non avrai problemi con l'interruzione del radiatore. Il flusso di refrigerante attraverso il collettore inferiore porterà tutti i depositi.

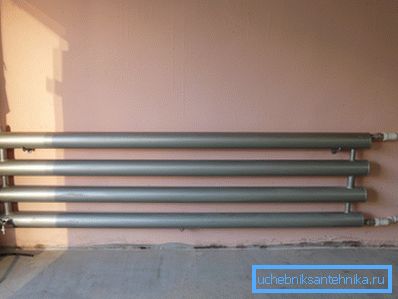

registro

Come calcolare il registro se la tua scelta è su di esso?

Il flusso di calore proveniente da un tubo orizzontale viene calcolato con la formula Q = Pi * Dn * L * k * Dt, in cui:

• Q: il valore desiderato in watt.
• Pi è il numero pi preso per essere 3,1415.
• DN: il diametro esterno del tubo in metri.
• L è la sua lunghezza (anche in metri).
• k - coefficiente di conducibilità termica, rilevato per un tubo di acciaio pari a 11,63 W / m2 * C.
• Dt - lo stesso delta di temperatura tra il refrigerante e l'aria nella stanza.

Poiché il riscaldamento è solitamente utilizzato registri orizzontali a più sezioni, è necessario considerare che le sezioni superiori daranno calore al flusso verso l'alto dal tubo inferiore. Poiché la sua temperatura è leggermente superiore all'aria ambiente, il flusso di calore da queste sezioni sarà inferiore. Pertanto, per tutte le sezioni tranne la prima, nei calcoli viene utilizzato un fattore aggiuntivo di 0,9.

Ad esempio, facciamo le nostre mani il calcolo della potenza del registro con quattro sezioni con un diametro di 159 mm e una lunghezza di 3,2 metri ad una temperatura di 70 gradi e una temperatura dell'aria di +18 C.

1. Il flusso di calore della prima sezione sarà uguale a 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 watt (arrotondato a un valore intero).
2. Il flusso di calore da ciascuna delle seguenti sezioni è pari a 967 * 0,9 = 870 watt.
3. La potenza termica totale è 967+ (870 * 3) = 3577 watt.

tubi

materiale

Quali tubi dovresti preferire quando installi un sistema di riscaldamento centralizzato?

Dalle precedenti considerazioni, è meglio abbandonare tutti i tipi di tubi in plastica e metallo-plastica per il riscaldamento.

Nel residuo secco: solo tre opzioni:

• Tubi d'acciaio neri sulla saldatura.
• Acciaio galvanizzato sui fili.
• Acciaio inossidabile ondulato con raccordi.

Aggiungi alcuni commenti alla lista.

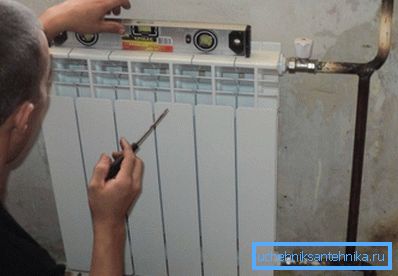

L'acciaio nero con giunti saldati è la soluzione più popolare. In effetti, è molto più semplice saldare le sezioni del contorno piuttosto che giocherellare con la filettatura e regolare le dimensioni degli ugelli.

Sembra che i tubi non debbano arrugginire: il sistema di riscaldamento deve essere riempito tutto l'anno, il che garantisce che la superficie interna dei tubi non entri in contatto con l'ossigeno atmosferico.

Non era lì.

Se nella maggior parte degli appartamenti ci sono radiatori in ghisa, prima o poi le perdite tra le loro sezioni si diffonderanno. Le perdite iniziano solo dopo che il riscaldamento si è fermato: durante la stagione di riscaldamento, le sezioni di ghisa riscaldate comprimono in modo affidabile le guarnizioni di paronite.

Indovina cosa è più facile fare per un fabbro: avere una sensazione grande e luminosa ogni giorno con una revisione della batteria in appartamenti o semplicemente ripristinare l'intero circuito per l'estate? E non appena il sistema viene ripristinato, l'aria umida in essa inizia a fare il suo lavoro sporco.

Ma la zincatura dei raccordi filettati in ghisa non ha problemi di arrugginimento.

C'è un'opinione secondo cui il rivestimento di zinco reagisce con l'acqua tecnica e collassa rapidamente. L'autore osa notare che ha ripetutamente aperto le bretelle zincate in stalink dopo mezzo secolo di operazioni. Le loro condizioni non erano diverse dai nuovi tubi.

Infine, i tubi corrugati in acciaio attraggono due proprietà:

1. Installazione semplice con un paio di chiavi regolabili.
2. La possibilità di smontare facilmente i raccordi e le modifiche alla configurazione del sistema.

Non ci sono problemi o carenze specifiche nell'acciaio inossidabile. I produttori dichiarano la disponibilità dei tubi a sopportare uno shock idraulico fino a 60 atmosfere e il riscaldamento fino a 150 C.

diametro

Di solito, viene eseguito un calcolo idraulico per selezionare il diametro della tubazione, tenendo conto della pressione nel sistema e delle restrizioni sulla velocità del liquido di raffreddamento. Tuttavia, stiamo parlando di un appartamento in cui la lunghezza massima del contorno è limitata a un valore di 30-40 metri. Se è così, possiamo consigliare valori piuttosto specifici.

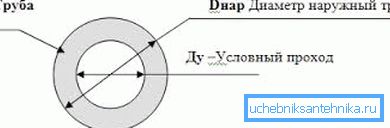

Attenzione: non confondere il telecomando (passaggio condizionale) con il diametro esterno. Per il tubo di acciaio DN 15, il diametro esterno è approssimativamente uguale a 20 mm.

valvole

Cosa dovrebbe essere?

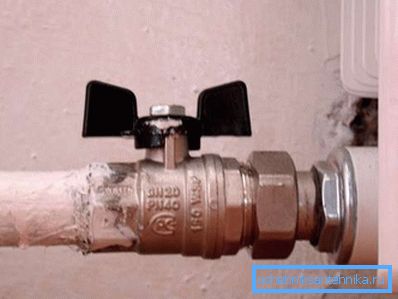

• All'ingresso dell'appartamento su entrambi i fili mettono le valvole a sfera, completamente tagliate dai suoi riser.
• Dopo che la valvola nell'alimentazione non interferisce con una coppa (filtro grossolano). Non consentirà alla sabbia o alle incrostazioni di intasare canali sottili nelle batterie.
• Ogni radiatore è dotato di una valvola di alimentazione e di un diffusore o di una testina termica sul tubo di ritorno. Lo strozzamento contribuirà a ridurre il costo del calore, per allinearlo alle vostre esigenze.

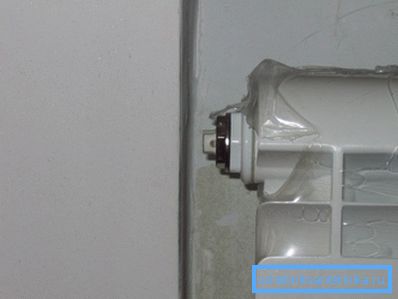

• Con la connessione inferiore, una delle valvole di Mayevsky viene inserita in uno dei tappi dei radiatori superiori, che consente di rilasciare l'aria.

conclusione

Speriamo che le nostre raccomandazioni siano utili al lettore nella progettazione e costruzione di riscaldamento nel proprio appartamento. Come al solito, il video allegato all'articolo contiene ulteriori materiali tematici. Buona fortuna!
