Calcolo del sistema di riscaldamento: come scegliere il

Riscaldare la casa nel clima in Russia non è un lusso, ma una necessità vitale. Se nelle condizioni urbane non hai bisogno di pensarci - ci sono stazioni di calore, centrali elettriche e termiche, case di caldaia di quartiere che forniranno completamente abitazioni per il riscaldamento, quindi nella tua stessa casa dovrai pensare a tutto da solo.

In questo caso, un'abitazione deve essere dotata di un sistema di riscaldamento autonomo. Prima di installare la rete, deve essere progettata e calcolata. Questo è ciò che perderemo in questo articolo.

Calcolo dei dispositivi di riscaldamento

Come trasportatore di calore, l'acqua di solito ordinaria viene selezionata nelle proprie case. E lo stesso sistema di riscaldamento può essere chiuso o aperto.

Tipo di caldaia

Il tipo di generatore di calore che devi selezionare, dato il tipo di energia più accessibile ed economica nella tua zona.

Sotto la categoria dei dispositivi per tipo di carburante utilizzato.

1. Caldaie elettriche. Riscaldare una casa in base a loro non è molto popolare con noi, perché l'elettricità è costosa e può essere fornita con interruzioni o cadute di tensione. E per un funzionamento affidabile di tale dispositivo è necessario un sistema di alimentazione stabile.
2. Apparecchi a combustibile solido. Le unità più semplici. Il mercato russo rappresenta molti dei loro modelli, entrambi con caricamento manuale e automatico del carburante. Il prezzo degli ultimi analoghi, ovviamente, è più alto.
3. Aggregati di gas. Questi dispositivi hanno un'alta efficienza. I loro modelli attuali hanno cicli di lavoro completamente automatizzati. Sono compatti con un alto livello di prestazioni: un dispositivo del genere è ottimale se la tua casa è collegata a una rete di approvvigionamento di gas centrale.

Fai attenzione! Facendo il calcolo di alimentare il sistema di riscaldamento, si noti che il costo del gas aumenta continuamente. Pertanto, è desiderabile dotare la rete di riscaldamento su di esso con sistemi di risparmio energetico e automazione.

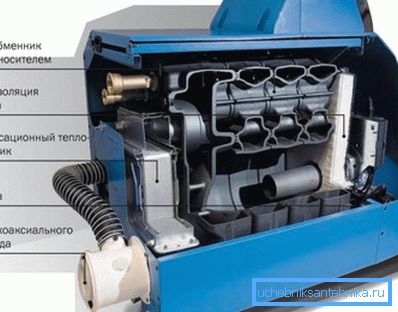

1. Dispositivi di combustibile liquido. Queste caldaie funzionano con gasolio, cherosene, olio combustibile, olio. Sono altamente produttivi, pratici, tali carburanti sono disponibili ed economici.

Generatori di calore simili possono essere usati nelle dacie, nei cottage e nelle case di campagna. Tuttavia, il carburante liquido è fuoco ed esplosivo. Pertanto, per i serbatoi con esso è necessario allocare stanze separate e attenersi scrupolosamente alle precauzioni di sicurezza.

Alcuni punti da considerare

1. Le caldaie ad olio combustibile per gli impianti di riscaldamento hanno un importante vantaggio. Il loro bruciatore può essere scambiato per un analogo del gas e l'unità sarà in grado di lavorare sul corriere di energia appropriato.

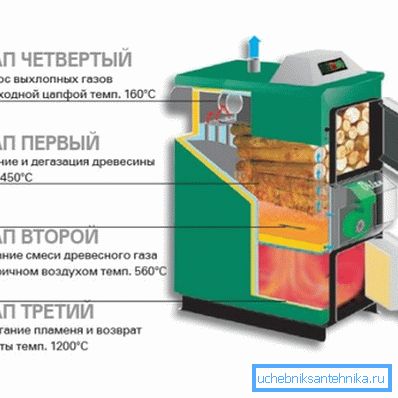

2. Dagli elettrodomestici a combustibile solido è meglio mettere le proprie controparti di pirolisi. Sono i più economici, la loro efficienza, grazie ad un design migliorato, raggiunge l'85%. Tali unità hanno due focolari. Nel primo di essi, il carburante cede lentamente e emette energia termica, oltre a gas combustibile (pirosi). Quest'ultimo, insieme all'aria, entra poi nella seconda camera di combustione, dove viene bruciata, generando calore aggiuntivo.

1. Le caldaie convenzionali a combustibile solido presentano uno svantaggio significativo: non possono essere dotate di efficienti sistemi di automazione. Procedendo da questo, è necessario posare il carburante in essi manualmente, ogni 4/6 ore.

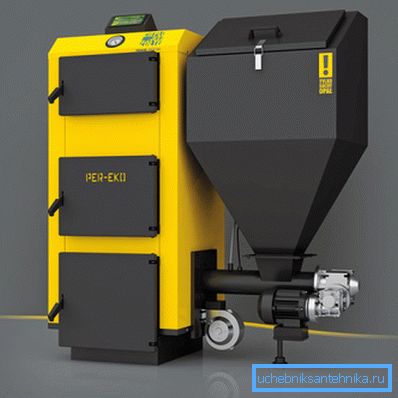

Esistono modelli di unità a cui è possibile collegare il bunker. Il carburante da esso entra automaticamente nella caldaia.

Tuttavia, dura non più di 1,5 giorni. Quindi è necessario caricare la capacità manualmente.

Calcolo delle caratteristiche

Dopo aver selezionato il tipo di generatore di calore, eseguendo la progettazione e il calcolo degli impianti di riscaldamento, è necessario determinarne la capacità e le caratteristiche generali del sistema.

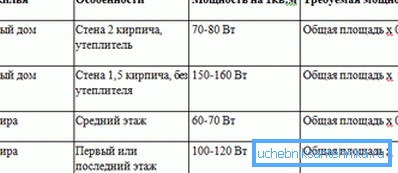

Per effettuare un calcolo preliminare, è sufficiente moltiplicare l'area della stanza per il coefficiente di potenza climatica del generatore di calore. Il risultato del calcolo è ulteriormente diviso per 10.

Questa è la formula più semplice adatta alle condizioni di vita. Con il suo aiuto, è possibile eseguire un calcolo approssimativo e progettare sistemi di riscaldamento con un numero limitato di fattori noti.

Un po 'di più su questi calcoli.

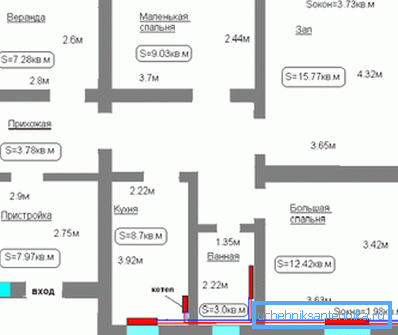

1. Per quanto riguarda l'area riscaldata, è spesso presa la sua somma per tutte le aree della casa. Questo è un errore, perché Di norma, solo le stanze dell'edificio in cui almeno una parete è esterna vengono riscaldate. Questo calcolo del calore è corretto, in cui vengono presi in considerazione solo i locali con pareti esterne. Allo stesso tempo, un piccolo margine di produttività per la caldaia viene aggiunto ai risultati dei calcoli. È necessario per una situazione in cui l'inverno sarà troppo rigido per la tua zona.
2. Il coefficiente di potenza climatica è molto importante per i calcoli pratici di riscaldamento. Il suo valore dipende dall'area in cui si trova la casa.

• Quindi, per il Centro della Federazione Russa la cifra è 1,3 / 1,6 kW;
• per il Sud - 0.8 / 0.95;
• per il nord della Russia - 1.6 / 2.2.

Un esempio del calcolo del sistema di riscaldamento (potenza della caldaia) per un edificio di 100 m2 per le regioni centrali della Federazione Russa:

Vк = 100 • 1,2: 10 = 12 kW

Il numero di sezioni della batteria

L'istruzione rileva che un progetto di riscaldamento competente è impossibile senza determinare il numero necessario di sezioni del radiatore. Questo parametro può essere calcolato con la formula più semplice: l'area dei locali viene moltiplicata per 100, la cifra risultante viene divisa per la potenza di una sezione del radiatore.

Esaminiamo le posizioni della formula in modo più dettagliato.

1. Area riscaldata La potenza dei dispositivi di riscaldamento viene calcolata per ogni stanza specifica. Pertanto, la formula dovrebbe includere anche l'area di una stanza. Tuttavia, c'è un'eccezione. Se vuoi essere al caldo nella stanza adiacente, con quella in cui ci saranno i radiatori, allora l'area di entrambe le stanze è riassunta.
2. Il numero 100 è preso da SNiPa. Significa che per 1 m2 di salotti sono necessari 100 W di potenza termica delle batterie.
3. Le prestazioni di una sezione del radiatore possono essere diverse e dipendono dal materiale della sua fabbricazione e dalle caratteristiche del progetto. Quando non riesci a trovare questo parametro con precisione, puoi operare con un valore di 200 watt. È uguale alla potenza media di ogni sezione di radiatori moderni.

Diamo un esempio specifico di calcolo. Lascia che lo spazio del pavimento sia di 20 metri quadrati. Il potere di una sezione dei radiatori selezionati è di 170 W per questo. Determina il numero di sezioni necessarie:

N = 20 • 100: 170 = 11,7 = 12.

Fai attenzione! Se la stanza è angolare o fine, dopo aver effettuato i calcoli, il loro totale dovrebbe essere moltiplicato per un coefficiente di 1,2. Quindi ottieni il numero di sezioni del radiatore, tenendo conto della maggiore perdita di calore della stanza.

Calcoli professionali specifici in formule

Considerare come il calcolo e l'installazione dei sistemi di riscaldamento da parte dei professionisti.

Cos'è il calcolo idraulico?

I compiti del calcolo idraulico generale del sistema includono quanto segue.

1. Determinazione della sezione trasversale del gasdotto e in relazione a questo - il calcolo del volume d'acqua nell'impianto di riscaldamento.
2. Trovare l'entità della pressione (pressione di esercizio) in diverse parti della rete.
3. Calcolo delle perdite di carico / prevalenza.
4. Associazione accurata di tutti i punti della rete in modalità dinamiche e statiche. Questo è necessario per garantire la pressione ammissibile e la pressione desiderata nel sistema.

Dipendenze computazionali di base

Le proprietà di schermatura del calore delle strutture che racchiudono sono caratterizzate dalla loro resistenza al trasferimento di calore (Ro).

1. Questo è espresso nella formula: Ro = Rвн + Rк + Rв. Il simbolo Rвн è la resistenza al trasferimento di calore della parte interna del recinto, che, a sua volta, è descritto come (m • 2 • ° C): Bm.
2. Rвн = 1 :? C. Qui? In è il coefficiente di ritorno termico dell'interno delle strutture che racchiudono, è pari a 8.7 • (m • 2 • ° C): Bm.
3. RK è la resistenza termica della struttura che lo racchiude con strati disposti sequenzialmente. Rc = R1 + R2 + ... + Rn + Rt di aria esterna.
4. R1 =? /?. Qui? significa spessore dello strato in millimetri, eh? - è il coefficiente di conducibilità termica, che è descritto come Bm: (m • 2 • ° C).
5. Rb è la resistenza al trasferimento di calore dall'esterno della custodia.
6. R = 1 :? Н. ? n è il coefficiente di ritorno termico della parte esterna del recinto, è espresso come 23 • Bm: (m • 2 • ° C).
7. Il coefficiente di scambio termico k è calcolato secondo la formula: k = 1: Ro.

Quindi, prima di calcolare il sistema di riscaldamento, viene calcolato lo spessore dello strato isolante principale.

Diamo un esempio specifico.

1. La parete esterna del calcestruzzo :? = 2400 kg / m? /; ? 1 = 1,92 W / m • ° C; ? 1 = 100 millimetri.
2. Riscaldamento dalla schiuma di poliuretano:? = 2400 kg / m? = 1,92 W / m • ° C; ? = Ro-1 :? C-1 :? N-? 1 :? 1.

Sistema di alimentazione

La potenza termica del sistema di riscaldamento, in watt, è data dalla formula: Qc = Qo + Qi-Qb.

qui:

• Qo è la perdita di calore in watt attraverso le strutture di chiusura;
• Qi è la perdita di calore per riscaldare l'aria infiltrante che attraversa porte, finestre, fessure (W);
• Qb - input di calore da elettrodomestici, anche in watt.

Calcolo idraulico della condotta

Il calcolo del volume del sistema di riscaldamento è impossibile senza calcoli idraulici del diametro della tubazione. Esse vengono eseguite ai carichi termici già determinati e alla pressione calcolata (circolazione) nel sistema.

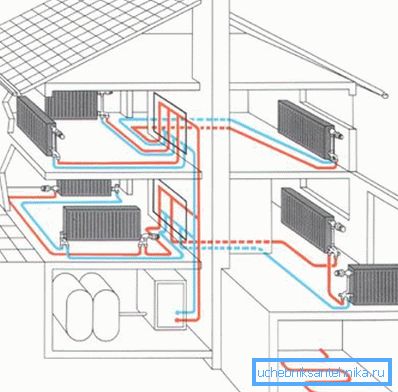

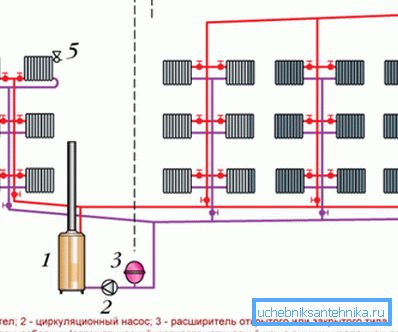

Ad esempio, in un tipo di rete a due tubi, l'anello di circolazione principale viene montato in caso di un tipo di distribuzione di condotti senza uscita. In altre parole - attraverso il radiatore inferiore del più caricato e più remoto dal centro di calore del montante.

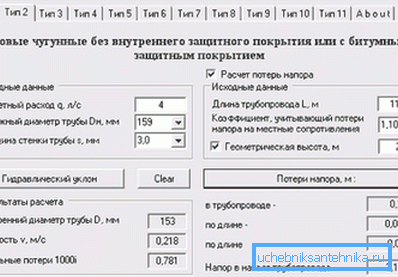

In questa situazione, è possibile utilizzare la calcolatrice per calcolare il sistema di riscaldamento situato su Internet o eseguire autonomamente i calcoli.

Per questo è necessario determinare il parametro ausiliario - il valore medio della perdita di pressione specifica, dovuta all'attrito (Rav, in Pa / m), per metro di tubi. La formula ha questo aspetto:

Rcp =? • pp: L; in pa / m

In esso, i simboli significano:

• ? - questo è un coefficiente che tiene conto delle perdite di carico, dovute alle resistenze locali, della pressione totale calcolata (pressione di circolazione), per le reti con circolazione forzata, questo parametro è 0,65;
• pp è la pressione disponibile nel sistema di riscaldamento progettato, in pascal;
• L è la lunghezza totale dell'anello di circolazione, in metri.

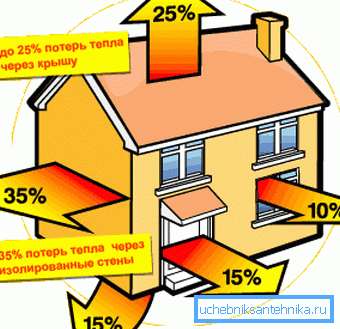

Perdita di calore nella stanza

La perdita di calore principale Qо (in watt), attraverso l'involucro dell'edificio, si trova in base alla formula Qо = f • k • (tv-tвн) • n.

qui:

• k è il coefficiente di trasferimento termico della custodia;
• f è l'area calcolata della struttura allegata, in metri quadrati;
• la tv è la temperatura dell'aria nella stanza, in gradi;
• t - temperatura dell'aria esterna, in gradi;
• n è un coefficiente che dipende dalla posizione della superficie esterna rispetto all'aria esterna.

La scelta dei radiatori, in base alle loro caratteristiche

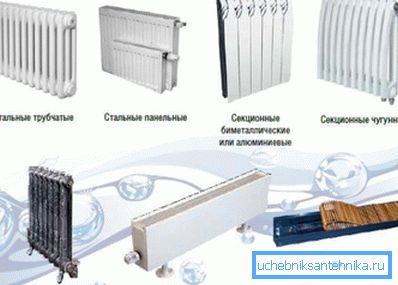

Prima di calcolare la quantità di acqua nel sistema di riscaldamento, è necessario selezionare il tipo di radiatori che si utilizzerà. Di seguito è riportata una tabella delle caratteristiche di tutte le varietà attualmente in produzione.

conclusione

Il funzionamento a lungo termine dell'impianto di riscaldamento è possibile solo con il suo calcolo corretto e la successiva installazione corretta. Pertanto, il design della rete dovrebbe essere preso molto sul serio. Il video nell'articolo completerà le informazioni.
