Calcolo del tubo sul pavimento caldo: caratteristiche dei

16-08-2018

Riscaldamento

Il processo di organizzazione di pavimenti caldi è molto responsabile e richiede esecutori di scrupolosi calcoli. Allo stesso tempo, ci sono tali parametri che spesso causano controversie tra i maestri moderni. Uno di questi è il calcolo della lunghezza del tubo per un pavimento riscaldato.

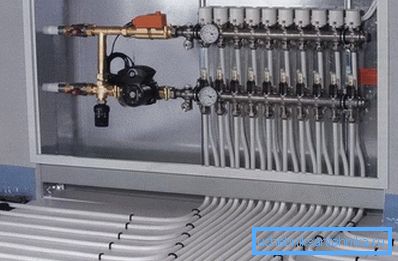

Foto amatoriale del sito principale di un pavimento caldo con tubi di distribuzione

Caratteristiche e fattori

Per cominciare, bisogna dire che, in base all'area della stanza, è semplicemente impossibile fornire dati precisi. Il fatto è che ci sono molti fattori che influenzano il risultato finale. Pertanto, il calcolo del tubo per un'area di pavimento calda viene effettuato solo dopo che tutti gli altri dati sono già noti.

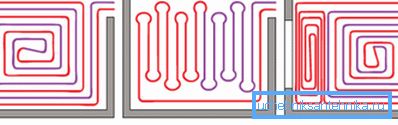

Opzioni di posa per elementi riscaldanti che influiscono anche sulla lunghezza del materiale

Fattori di impatto

Prima di tutto, è necessario ricordare che la sua lunghezza dipende anche dal diametro del tubo.. Allo stato attuale, dato il massimo risparmio possibile, per un materiale con diametro di 16 mm vengono utilizzati 65 metri di tubo per circuito e quando si utilizzano prodotti con un diametro di 20 mm, questo parametro sale a 75 metri. (Vedi anche l'articolo Tubi metallici per il riscaldamento: caratteristiche.)

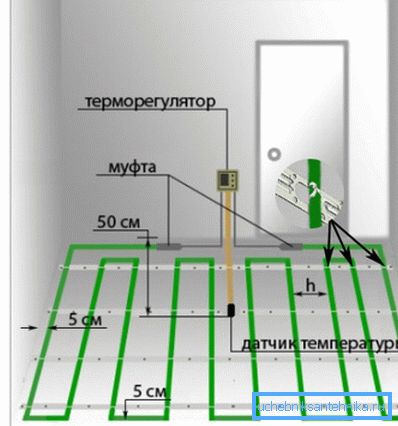

L'opzione di installazione più semplice con pitch minimo

Il prossimo parametro che influenza la lunghezza, le istruzioni di installazione richiamano la potenza della pompa. Il fatto è che le unità tipiche sono in grado di erogare due litri di liquido al minuto, il che è ottimo per un circuito che occupa un'area di 10 metri quadrati. Altrimenti, vale la pena usare pompe con una capacità maggiore.
Devi anche sapere che per una superficie di 10 metri quadrati è meglio usare un contorno completo. Inoltre, se la stanza è più di 15 metri, allora è meglio installare due sistemi.

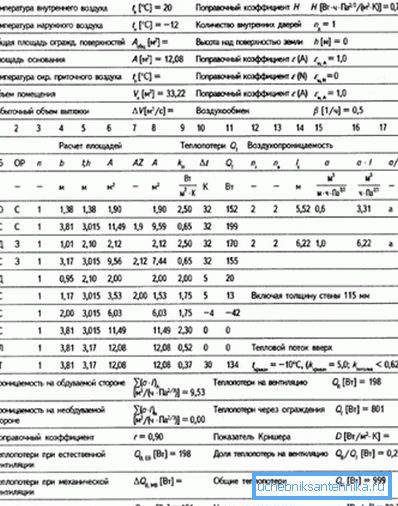

Calcolo completo di un pavimento isolato termicamente per una stanza con l'indicazione delle condizioni di temperatura e tenendo conto delle diverse pareti

Se i calcoli sono fatti a mano, è necessario elaborare un piano della stanza da scalare e, tenendo conto di tutti i fattori, applicare il tipo scelto di tubi di torcitura su di esso. Allo stesso tempo, gli esperti per le piccole stanze consigliano di utilizzare un passo di 10 centimetri per non utilizzare diverse dimensioni vicino alle pareti esterne e interne. Di conseguenza, otteniamo la lunghezza richiesta. (Vedi anche l'articolo Distribuzione dei tubi di riscaldamento: caratteristiche.)

Suggerimento: È piuttosto difficile fare questi calcoli da soli, il che significa che dovresti usare un software speciale che semplifica enormemente il processo.

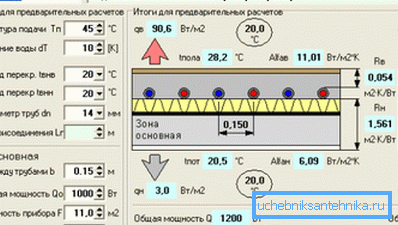

Aspetto dell'interfaccia del programma intesa per l'esecuzione di calcoli dettagliati che tengono conto delle temperature

calcolatrice

Per facilitare tale lavoro, è stato inventato uno speciale calcolatore per calcolare una tubazione su un pavimento caldo. Viene presentato sotto forma di software installato su varie piattaforme, compresi i telefoni cellulari.

La maggior parte di queste applicazioni esegue solo calcoli con dati già disponibili e determinati fattori. Tuttavia, ci sono anche tali programmi in cui è necessario introdurre una pianta che indica la sua area e le pareti. Allo stesso tempo, forniscono un'immagine grafica della posizione dell'elemento riscaldante, l'attrezzatura necessaria per la sua implementazione e tutti i dati necessari per questo.

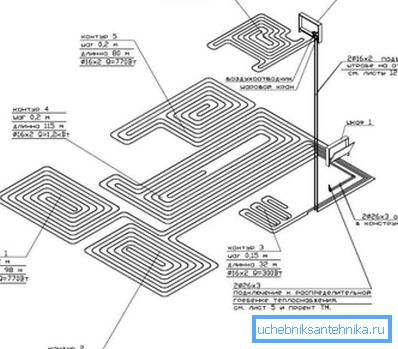

Un progetto finito con un'indicazione dei metodi di posa dei tubi, del loro diametro e lunghezza, che consente di avere un'idea generale del costo dell'intera casa o appartamento

Tipicamente, un tale calcolatore per calcolare la lunghezza del tubo per il riscaldamento a pavimento viene utilizzato dalle società coinvolte nell'installazione di tali sistemi. Forniscono pienamente al cliente un preventivo con il piano e il costo della posizione. Tuttavia, alcuni esperti usano i loro servizi per fare i propri calcoli.

Suggerimento: I programmi più semplici di questo tipo prendono molti parametri come una costante, considerando questi dati come ottimali. Pertanto, quando si lavora con aree estese o in stanze con una configurazione complessa, è necessario utilizzare un'applicazione più avanzata.

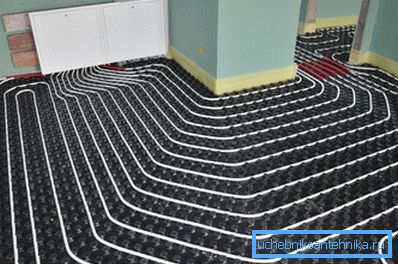

Quando si effettuano tali lavori, si consiglia di utilizzare tappetini speciali, che consentano di mantenere l'esatta distanza tra gli elementi riscaldanti, il che salverà i maestri dal lavoro aggiuntivo e non consentirà alcuna spesa eccessiva

Raccomandazioni dei maestri

Vale la pena ricordare che il prezzo dei materiali e la fabbricazione di tali strutture è piuttosto elevato, il che significa che è necessario fare calcoli molto accurati al fine di escludere il verificarsi di zone fredde o altri difetti.

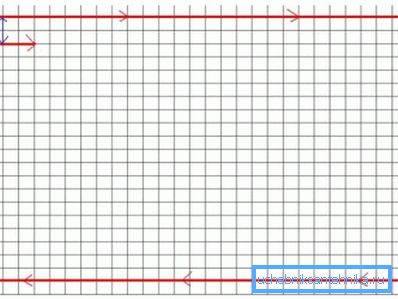

Alcuni esperti consigliano di mettere una griglia speciale sulla planimetria su una scala che rende molto più facile fare calcoli.

Se è ottimale selezionare tutti i valori per un circuito, può essere utilizzato come modello principale per la sostituzione di quasi tutti i tipi di stanza.
Tale lavoro richiede una certa conoscenza ed esperienza. Se non è lì, dopo l'auto-calcolo vale la pena mostrare allo specialista i dati ottenuti insieme al piano di collocamento.

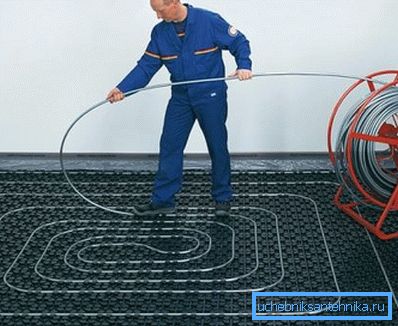

Anche con dati precisi, vale sempre la pena acquistare il materiale con un margine, e con il produttore è necessario concordare il ritorno del tubo inutilizzato

conclusione

Dopo aver studiato il video in questo articolo, puoi ottenere dati più dettagliati su tali calcoli e metodi del loro lavoro. Tuttavia, va ricordato che è necessario prendere in considerazione la massa di vari fattori, che consistono non solo delle caratteristiche della stanza, ma anche di determinate attrezzature.
