Calcolo della potenza del radiatore per area, volume e grado

Come calcolare la potenza del radiatore di riscaldamento per una stanza con parametri noti? La potenza del riscaldatore è sempre dichiarata dal costruttore come reale? Alcuni fattori possono influenzare l'efficienza dei dispositivi? Scopriamolo.

La scelta ottimale della potenza della batteria ridurrà i costi di riscaldamento.

Richiesta di calore

Il calcolo della potenza dei radiatori nell'appartamento può essere eseguito:

  • In stanze con standard per condomini con altezza del soffitto (2,5 - 2,7 m) - sopra l'area della stanza che stiamo per riscaldare;
  • Con un'altezza del soffitto più alta - sul volume riscaldato.

Inoltre: per ottenere la massima precisione del risultato è necessario prendere in considerazione una serie di fattori aggiuntivi. Questi includono il numero di finestre, la struttura dei vetri, la posizione dell'appartamento in casa (al centro o alla periferia dell'edificio), lo spessore delle pareti e la zona climatica.

Calcolo dell'area

Lo schema di calcolo più semplice per l'area è simile a questo:

  1. Su 1 m2 di area nel progetto vengono posati 0,1 kilowatt di potenza termica;

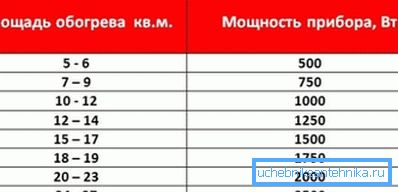

Nei siti Web dei produttori di apparecchiature per il riscaldamento, è possibile trovare un calcolatore per il calcolo della capacità di un radiatore di riscaldamento utilizzando proprio tale algoritmo.
  1. Nelle zone climatiche fredde o calde viene utilizzato un fattore di correzione. La perdita di calore attraverso l'involucro dell'edificio dipende linearmente dalla differenza di temperatura con la strada.

Ecco i valori dei coefficienti per i diversi valori della temperatura media del mese più freddo dell'inverno:

Temperatura media di gennaio, С fattore
0 e sopra 0.8
-15 1.2
-30 1.6
-40 2

Quindi, per un appartamento di 70 m2 a Yakutsk (la temperatura media di gennaio è -38,6 ° C), avrete bisogno di 70 * 100 * 2 = 14000 watt di calore.

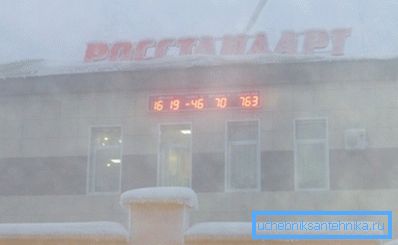

Inverno a Jakutsk.

Lo schema è semplice, ma ignora completamente alcuni dei fattori aggiuntivi elencati. Sono presi in considerazione nell'algoritmo per il calcolo della potenza termica per volume.

Calcolo per volume

Come calcolare la potenza del radiatore con un volume noto dell'appartamento?

  • 40 watt di potenza termica sono presi per metro cubo di volume;
  • Per le stanze che si affacciano sulla strada viene utilizzato un fattore 1,2, per i piani estremi 1,3;
  • 100 watt vengono aggiunti a ciascuna finestra;
  • Viene utilizzato il coefficiente regionale già indicato nella tabella sopra.

Specificare i dati della precedente operazione di liquidazione: un appartamento di 70 m2 ha un'altezza del soffitto di 3,2 metri e 4 finestre; Si trova nel centro dell'edificio al primo piano.

  1. Il volume dell'appartamento è 70 * 3.2 = 224 m3. La potenza termica base è 224 * 40 = 8960 watt.
  2. Il primo piano ci costringerà a utilizzare un fattore di 1,3: 8960 * 1,3 = 11648 watt.
  3. Windows aumenterà il già considerevole bisogno di calore: 11648+ (5 * 100) = 12148 watt.
  4. Infine, il gelido gelo di gennaio di 60 gradi farà anche le proprie regolazioni: 12148 * 2 = 24296. È facile vedere che la differenza con il primo metodo di calcolo è piuttosto impressionante.

Calcolo per volume e grado di riscaldamento

Lo schema precedente è valido per tutti tranne uno: è applicabile solo per l'isolamento standard delle pareti esterne dell'edificio che corrisponde all'attuale SNiP. Cosa succede se è significativamente migliore o peggiore?

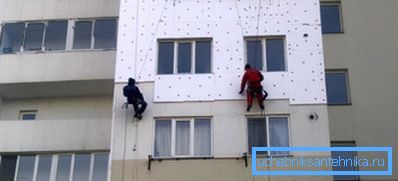

I condomini sono sempre più forniti di facciate isolanti.

In questo caso, l'istruzione di calcolo viene ridotta all'utilizzo della formula Q = V * Dt * k / 860.

In esso:

  • V - volume cubico della stanza;
  • Dt è la differenza tra le letture del termometro nell'appartamento e sulla strada;

Nota: la temperatura media della settimana di cinque giorni più fredda viene considerata come temperatura della strada.

  • k - il fattore successivo dipende dal grado di isolamento dell'edificio.
Descrizione dell'isolamento K
Imbottitura in ovatta di lana minerale o minerale, finestre con doppi vetri a risparmio energetico 0,6-0,9
Pareti in mattoni o pietra da 50 mm di spessore, finestre a doppi vetri a camera singola 1-1,9
Muratura a parete sottile (in mattoni), vetri singoli 2-2,9
Mancanza di isolamento (edifici industriali) 3-4

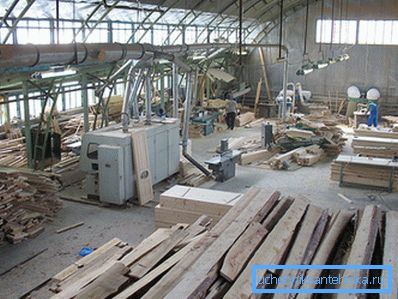

In condizioni industriali, l'isolamento raramente viene preso in seria considerazione.

Facciamo ancora una volta le nostre mani per calcolare il fabbisogno di calore per il nostro appartamento a Yakutsk, utilizzando la nuova introduzione:

  • Il minimo medio di gennaio è -41,5 С;
  • La casa è isolata all'esterno e dotata di finestre con triplo vetro (k = 0,8). Tutte le nuove case in Yakutia corrispondono a questa descrizione.

Il volume dell'appartamento che abbiamo calcolato in precedenza è pari a 224 m3. Dt a una temperatura ambiente di +22 C assumerà il valore 22 - (-41,5) = 63,5 C.

Secondo la nostra formula, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Potenza dello strumento

Come si calcola la potenza di un radiatore in acciaio o di una batteria sezionale in alluminio?

  • Per convettori, radiatori a pannello e altri prodotti integrali di forma complessa, è possibile fare affidamento solo sulla documentazione del produttore. Le caratteristiche dei dispositivi sono sempre presenti almeno sul suo sito ufficiale.

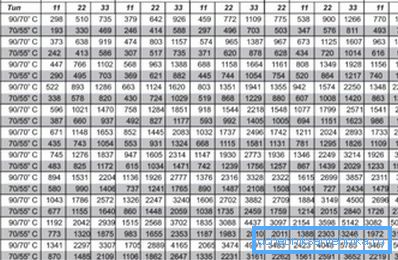

La tabella per il calcolo della potenza dei radiatori in acciaio Kermi riscaldamento, a seconda delle loro dimensioni lineari.
  • Per i dispositivi di sezione, oltre agli stessi dati, è possibile concentrarsi sui seguenti valori:
Materiale del radiatore Flusso di calore, W / sezione
Ghisa 160
Bimetallico (acciaio + alluminio) 180
alluminio 200

Il calcolo della potenza dei radiatori di riscaldamento in acciaio da tubi in acciaio (registri orizzontali) può essere eseguito secondo il seguente algoritmo:

  1. La potenza termica della prima sezione (tubo inferiore) in watt è D * L * Dt * 36,5, dove D è il diametro esterno della sezione, L è la sua lunghezza e Dt è il delta di temperature tra la superficie del dispositivo e l'aria nella stanza.

Attenzione: tutti i valori sono inseriti in unità SI; in particolare, il diametro viene convertito in metri.

  1. La potenza termica delle sezioni successive viene calcolata con un fattore di 0,9, poiché si trovano in un flusso di aria calda verso l'alto.

Quindi, per un dispositivo a quattro sezioni con un diametro della sezione di 108 mm e una lunghezza di 4 metri con +20 interni e +80 sulla superficie del registro, il trasferimento di calore sarà pari a 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (arrotondato) watt.

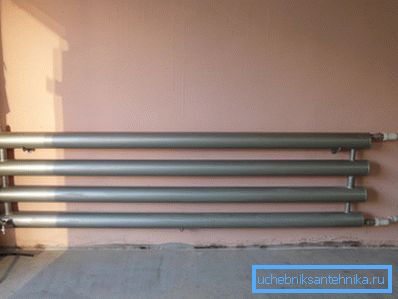

Sulla foto c'è un registro di riscaldamento a quattro sezioni.

È curioso: con le stesse dimensioni d'ingombro, il registro d'acciaio dà molto meno calore di un radiatore in alluminio o bimetallico. Innanzitutto, il basso prezzo è interessante in questi dispositivi: i tubi VGP economici sono usati come materiale per la loro fabbricazione.

Fattori limitanti

In alcuni casi, la potenza effettiva dei dispositivi di riscaldamento è notevolmente inferiore alla targhetta.

Cosa può causare una diminuzione dell'efficienza?

  • Ridurre la differenza di temperatura con l'aria. I produttori indicano le caratteristiche dei dispositivi per Dt = 70 C; quando si raffredda il liquido refrigerante o si riscalda l'aria nella stanza, la potenza effettiva diminuisce.
  • Errore nella scelta dello schema di connessione. Con una lunghezza del dispositivo piccola (fino a 10 sezioni), è preferibile preferire una connessione laterale; con più sezioni - diagonale o dal basso verso l'alto.
  • Limitazione della convezione. Una varietà di schermi, nicchie e condotti può ridurre il trasferimento di calore del 15-30%.

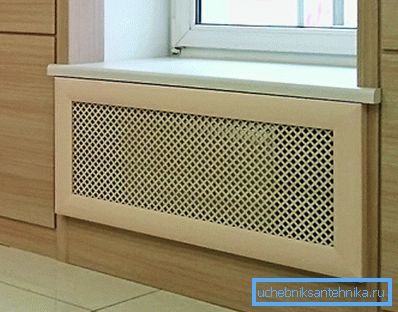

Gli schermi decorativi impediscono la naturale convezione dell'aria calda.

conclusione

Speriamo che i suddetti schemi di calcolo aiuteranno il lettore a progettare un riscaldamento efficace per il proprio appartamento. Ulteriori informazioni tematiche sono disponibili nel video in questo articolo. Buona fortuna!
