Calcolo di gcal per il riscaldamento: metodi di misurazione

Cos'è questa unità - gigakaloriya? Com'è collegato ai più comuni kilowattora di energia termica? Quali dati sono necessari per calcolare il calore ottenuto nella stanza in gigcaloria? Infine, quali formule vengono utilizzate per calcolare? Proviamo a rispondere a queste domande.

Cos'è?

Iniziamo con la prossima definizione. Le calorie sono la quantità di energia necessaria per riscaldare 1 grammo di acqua per grado Celsius a pressione atmosferica.

Poiché, rispetto al costo del calore per riscaldare i locali, una caloria è una quantità ridicolmente piccola, i calcoli solitamente usano una gigacaloria (Gcal) pari a un miliardo (10 ^ 9) calorie.

L'uso di questo particolare valore è stabilito dalle Regole per la Contabilità dell'energia termica e del liquido di raffreddamento emesse dal Ministero dei Combustibili e dell'Energia della Federazione Russa nel 1995.

Informazioni: il consumo medio standard di calore in Russia è di 0,0342 gigacalorie per metro quadrato dell'area totale di abitazioni al mese. Gli standard per le diverse regioni variano a seconda della zona climatica e sono determinati dagli enti legislativi locali.

Che cosa è Gcal in riscaldamento in valori più familiari a noi?

• Una gigacaloria è sufficiente per riscaldare 1000 tonnellate di acqua di un grado.
• Corrisponde a 1162,2222 kilowattora.

Perché ne hai bisogno

Condomini

Tutto è molto semplice: le gigacalorie sono utilizzate nei calcoli per il calore. Sapendo quanta energia termica viene lasciata nell'edificio, il consumatore può essere fatturato in modo abbastanza concreto. Per confronto, quando il riscaldamento centrale funziona senza un contatore, viene emessa una fattura per l'area della stanza riscaldata.

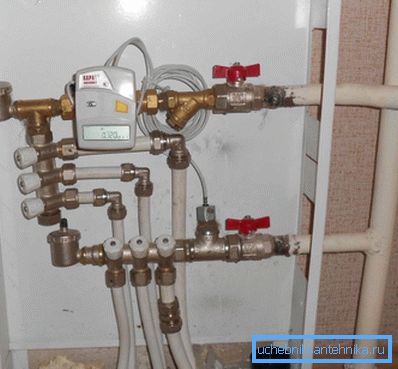

La presenza di un contatore di calore implica il cablaggio orizzontale sequenziale o collettore dei tubi di riscaldamento: i condotti di alimentazione e tubi di ritorno sono installati nell'appartamento; la configurazione del sistema di condominio è determinata dal proprietario. Questo schema è tipico per i nuovi edifici e, tra le altre cose, consente un controllo flessibile del consumo di calore, scegliendo tra comfort ed economia.

Come è la regolazione?

• Limitazione dei riscaldatori stessi. L'acceleratore consente di limitare la pervietà del radiatore, riducendo la sua temperatura e, di conseguenza, il costo del calore.
• Installare un termostato comune sul tubo di ritorno. La portata del refrigerante sarà determinata dalla temperatura nella stanza: aumenterà quando l'aria si raffredda e diminuirà quando riscaldata.

Case private

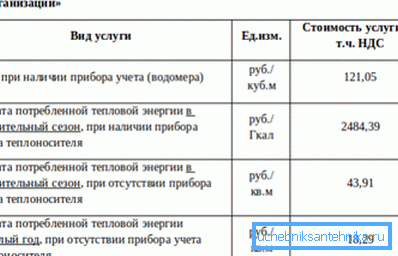

Il proprietario del cottage è interessato principalmente al prezzo di una gigacaloria di calore ottenuta da varie fonti. Ci permettiamo di fornire valori approssimativi per la regione di Novosibirsk per le tariffe e le tariffe del 2013.

Per confronto: il riscaldamento centralizzato al momento della raccolta dei dati statistici costava 1467 rubli per gigakaloriya.

contatori

Quali dati sono necessari per la contabilizzazione del calore?

È facile indovinare:

1. Flusso del refrigerante attraverso i dispositivi di riscaldamento.
2. La sua temperatura all'ingresso e l'uscita dalla sezione corrispondente del circuito.

Per misurare il flusso vengono utilizzati due tipi di metri.

Contatori a girante

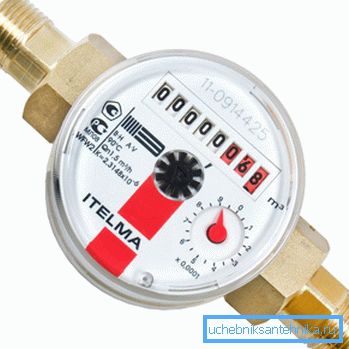

I contatori destinati al riscaldamento e all'acqua calda sanitaria differiscono da quelli utilizzati in acqua fredda solo dal materiale della girante: è più resistente alle alte temperature.

Il meccanismo stesso è lo stesso:

• Il flusso del refrigerante fa ruotare la girante.
• Trasmette la rotazione al meccanismo di misurazione senza interazione diretta, mediante un magnete permanente.

Nonostante la semplicità del design, i contatori hanno una soglia di trigger piuttosto bassa e sono ben protetti dalla frode dei dati: qualsiasi tentativo di frenare la girante con un campo magnetico esterno si basa sulla presenza di un meccanismo di schermatura antimagnetico.

Contatori con registratore differenziale

Il dispositivo del secondo tipo di misuratori è basato sulla legge di Bernoulli, che afferma che la pressione statica in un flusso di liquido o gas è inversamente proporzionale alla sua velocità.

Come usare questa caratteristica di idrodinamica per calcolare il flusso del refrigerante? Basta bloccarlo con una rondella di ritenzione. La caduta di pressione sulla lavatrice sarà direttamente proporzionale alla velocità del flusso attraverso di essa. Registrando la pressione con una coppia di sensori, è facile calcolare la portata in tempo reale.

Curiosamente: il dispositivo del misuratore implica la presenza di elettronica in esso. La maggior parte dei modelli di questo tipo di contatore non fornisce solo dati grezzi - consumo di acqua e temperatura - ma calcola anche l'effettivo utilizzo del calore. Il modulo di controllo di tali dispositivi dispone di una porta per la connessione a un computer e può essere riconfigurato con le proprie mani nell'ambito dello schema di calcolo modificato.

E se non si tratta di un circuito di riscaldamento chiuso, ma di un sistema aperto con la possibilità di selezionare ACS? Come registrare il flusso di acqua calda?

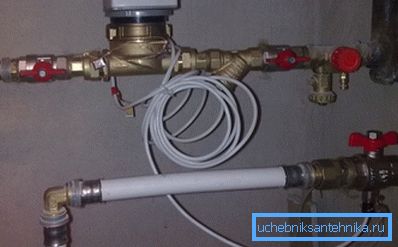

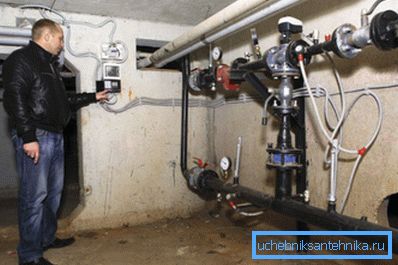

La soluzione è ovvia: in questo caso, le rondelle di ritegno e i sensori di pressione sono posizionati su entrambi i tubi di mandata e di ritorno del riscaldamento. La differenza tra il flusso di refrigerante tra i fili e indica la quantità di acqua calda che è stata utilizzata per le famiglie.

formula

Come calcolare Gcal per il riscaldamento in presenza di contatori su entrambe le linee per un sistema aperto (con acqua calda) o chiuso (senza acqua calda)?

La formula di calcolo è Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

In esso:

• Q è la quantità richiesta di energia termica in gigacalorie.
• V1 e V2: flusso di refrigerante attraverso il flusso e il flusso di ritorno in tonnellate.

Utile: i contatori, per ovvi motivi, mostrano consumi in metri cubi, non in tonnellate. La massa effettiva di un metro cubo di acqua calda di processo è leggermente diversa da una tonnellata; ma la differenza sullo sfondo degli errori del misuratore è trascurabile, quindi è possibile utilizzare in modo sicuro le letture del contatore in metri cubi.

• T1 è la temperatura all'ingresso del circuito (flusso).
• T2 - temperatura all'uscita del circuito (ritorno).
• T è la temperatura dell'acqua fredda che alimenta il percorso per compensare le perdite. Durante la stagione di riscaldamento, si presume che sia + 5 С, fuori stagione - +15 С.
• La divisione per 1000 è necessaria proprio per ottenere il risultato non in mega-, ma in gigacalorie. Altrimenti dovremmo ricalcolare il consumo di acqua in migliaia di tonnellate.

Quindi, con un flusso del misuratore con un'alimentazione di 52 m3, il flusso di ritorno è 44 m3, le temperature di flusso sono 95 C e il flusso di ritorno è 70 C nella casa ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal di calore.

Nota: il consumo di acqua viene addebitato separatamente. Consideriamo solo il consumo di energia termica.

Quali sono le istruzioni di calcolo, se hai un solo contatore - sul campo? Ovviamente, è implicito che stiamo parlando di un sistema chiuso (senza DHW).

La formula di calcolo è Q = V * (T1-T) / 1000.

Ad esempio, con una portata d'acqua di 52 m3 e una temperatura del liquido di raffreddamento di 95 ° C, 52 * (95-5) / 1000 = 4.68 gigacalorie rimarranno nell'appartamento dell'appartamento, poiché è facile vedere che tale sistema di conteggio è molto meno vantaggioso per il consumatore.

conclusione

Speriamo che le informazioni offerte al lettore lo aiutino a risparmiare sul riscaldamento. Come sempre, ulteriori materiali tematici possono essere trovati nel video allegato. Buona fortuna!
