Calcolo di radiatori bimetallici per area, volume e per

Qual è il calcolo dei radiatori bimetallici sull'area dell'abitazione? Come calcolare il numero di sezioni necessarie per riscaldare una casa o un appartamento con un'altezza del soffitto non standard? Nel nostro articolo cercheremo di trovare risposte a queste e ad altre domande.

Fasi di calcolo

Il calcolo delle sezioni di riscaldamento del radiatore bimetallico consiste di due fasi:

1. Stima della necessità di capacità termica;

Nota: per area può essere calcolato solo con isolamento standard (corrispondente all'attuale SNiP) di involucri edilizi e altezza del soffitto standard (2,5 metri). In altri casi, lo schema di risoluzione è considerevolmente complicato.

1. Ricalcolo della potenza termica nel numero di sezioni tenendo conto del flusso di calore corrispondente a una sezione.

Flusso di calore alla sezione

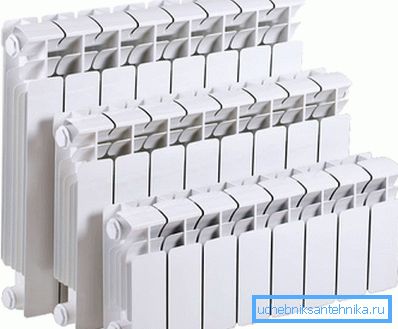

Iniziamo con un compito più semplice. Il calcolo della sezione del radiatore bimetallico implica la necessità di dati di riferimento - flusso di calore per una sezione. Ecco i valori stimati per diverse dimensioni di riscaldatori:

Tuttavia, come è consuetudine in questi casi, il trucco sta nei dettagli.

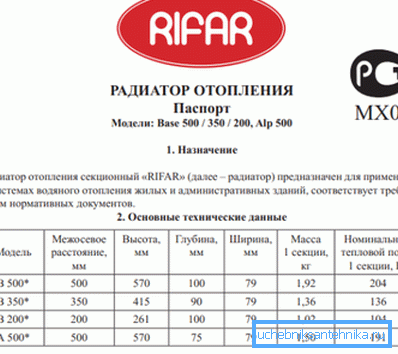

• I produttori riportano il valore del flusso di calore per la temperatura del liquido di raffreddamento a 90 ° C a una temperatura in un ambiente riscaldato di +20 C (Dt = 70 C). Il costo di ridurre la temperatura del liquido di raffreddamento a +55 C (Dt = 55 C) è un calo di due volte nella sezione di potenza;

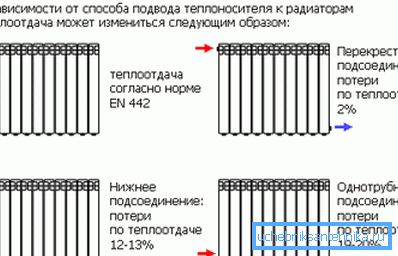

• Al collegamento laterale del radiatore e della sua notevole lunghezza, la potenza delle sezioni terminali (dopo il decimo) diminuirà del 10-40%;
• Il collegamento dal basso verso il basso causerà un calo della potenza della sezione del 10 - 13%, ma garantisce un riscaldamento uniforme su tutta la lunghezza;
• Il collegamento diagonale a qualsiasi lunghezza della batteria fornirà uno scambio termico del 2-3% inferiore al valore nominale;

• L'interruzione delle sezioni terminali per diversi anni ridurrà nuovamente il loro trasferimento di calore di 1,2-1,5 volte;
• Infine, l'installazione di un riscaldatore in una nicchia o in una scatola avrà anche un effetto negativo sull'efficienza del riscaldamento.

Suggerimento: il calcolo della potenza viene eseguito al meglio con un fattore di sicurezza di 1,2. La potenza in eccesso può essere ridotta soffocando il dispositivo con una valvola a cono o una testina termica.

schemi

Calcolo dell'area semplice

Il calcolo dell'area dei radiatori bimetallici è estremamente semplice:

1. Per 1 m2 di spazio riscaldato nel progetto è stata prevista una potenza termica di 100 watt;
2. Per le regioni fredde e calde del paese, viene utilizzato il fattore di correzione (da 0,7 per il territorio di Krasnodar a 2,0 per Chukotka e Yakutia). Quindi, per una stanza di 15 metri nel territorio di Khabarovsk (un coefficiente regionale di 1,6) occorreranno 15 * 100 * 1,6 = 2400 watt di calore. Con una potenza di sezione di 180 watt, la loro quantità minima sarà di 2400/180 = 14 pezzi (con arrotondamento).

Curiosamente: un tipico calcolatore per il calcolo dei radiatori per riscaldamento bimetallico sui siti Web di venditori o produttori utilizza proprio tale algoritmo di calcolo. Ulteriori fattori, come il grado di isolamento degli edifici o le altezze del soffitto, sono estremamente rari.

Calcolo per volume

È chiaro che con un'altezza significativa dei soffitti nell'appartamento il fabbisogno di calore aumenterà notevolmente: maggiore è il volume d'aria, maggiore sarà l'energia termica necessaria per riscaldarla a una temperatura conforme agli standard sanitari.

Per ambienti di altezza non standard vengono spesso utilizzate alcune istruzioni corrette, tenendo conto di una serie di fattori aggiuntivi:

• Su 1 m3 di volume nel progetto vengono posti 40 W di potenza termica;
• Per gli appartamenti angolari e anteriori in un condominio, viene utilizzato un fattore di correzione di 1,2, per i piani estremi 1,3;

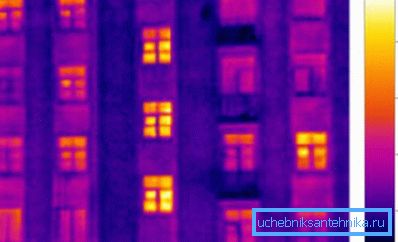

• Altri 100 watt vengono aggiunti a ciascuna finestra;

• Viene anche preso in considerazione il coefficiente regionale (0,7 - 2,0).

Facciamolo con le nostre mani per calcolare il fabbisogno di calore di una stanza con una finestra situata nel mezzo di un condominio nella città di Yalta (Crimea) con le sue dimensioni di 4,6 x 5,7 metri e un'altezza del soffitto di 4,5 metri.

1. Il volume della stanza sarà 4,6 * 5,7 * 4,5 = 118 m3;
2. Il coefficiente regionale per Yalta (temperatura media di gennaio +4 C) è 0,7; Non ci sono altri fattori di correzione;
3. Il fabbisogno di calore sarà (118 * 40 + 100) * 0,7 = 3374 watt;
4. Il calcolo del numero di sezioni di radiatori bimetallici di riscaldamento ci darà in una sezione di 180 watt il valore di 19.

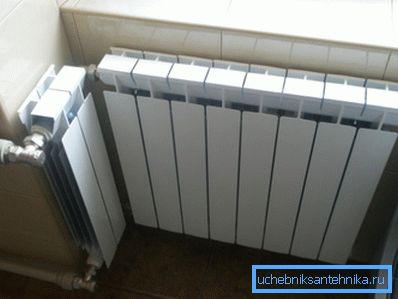

Ricorda: con una lunghezza tale del riscaldatore, è collegato dal basso verso il basso o diagonalmente.

Calcolo per volume per il riscaldamento non standard

Lo schema più universale, che tiene conto del volume della stanza, della differenza di temperatura con la strada e del coefficiente integrale dell'isolamento degli edifici: Q = V * Dt * k / 860.

Con questo:

• Potenza Q arriviamo in kilowatt;
• Come Dt, viene utilizzata la differenza tra la temperatura interna media (per un'abitazione - la norma sanitaria di temperatura) e il minimo medio del mese più freddo dell'inverno;

• k è tratto dalla seguente tabella:

Calcoliamo ancora una volta il fabbisogno di calore per la nostra stanza a Yalta, ma con alcune novità introduttive:

• L'edificio non è isolato dall'esterno ed è fatto di mattoni. Spessore muratura - 500 mm. Doppi vetri;

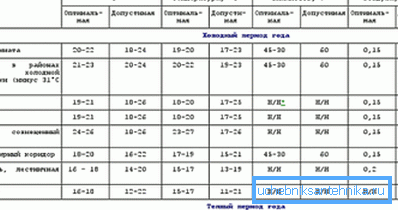

• Con una norma sanitaria di temperatura invernale in un'area residenziale di +18 C, il minimo medio di gennaio a Yalta è -3C.

Procediamo ai calcoli.

• Abbiamo già calcolato il volume dei locali prima - 118 m3;
• Dt è uguale alla differenza di + 18C e -3C - 21 gradi;
• Prendiamo il coefficiente di isolamento pari a 1,1;
• Il calcolo nel suo insieme assumerà la forma Q = 118 * 21 * 1.1 / 860 = 3,16 kW, o 3160/180 = 18 sezioni.

conclusione

Come potete vedere, gli schemi di calcolo applicati per i dispositivi di riscaldamento sono piuttosto diversi e prevedibilmente danno una certa variazione nei risultati. Scopri di più su come calcolare i radiatori bimetallici, aiuta il video in questo articolo. Buona fortuna!
